数控路由器第四轴回转驱动机构设计

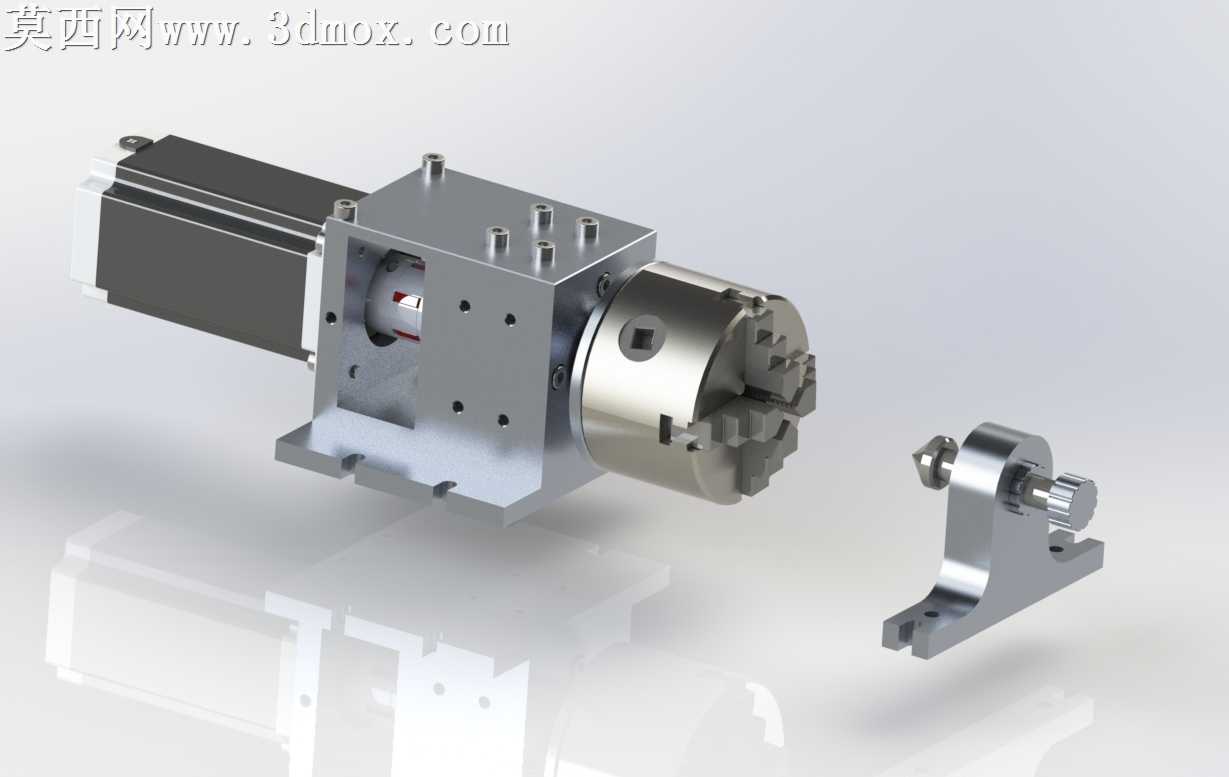

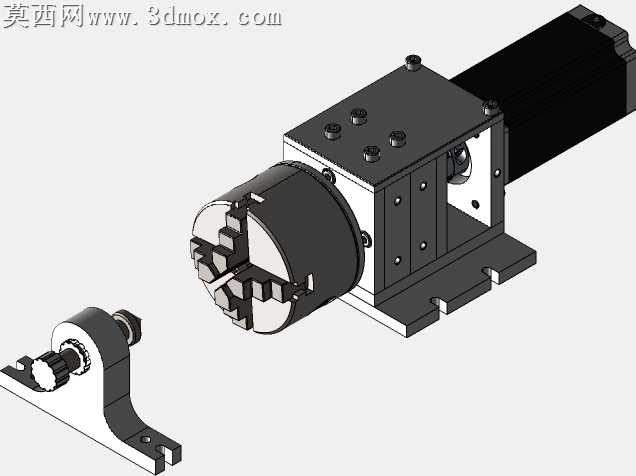

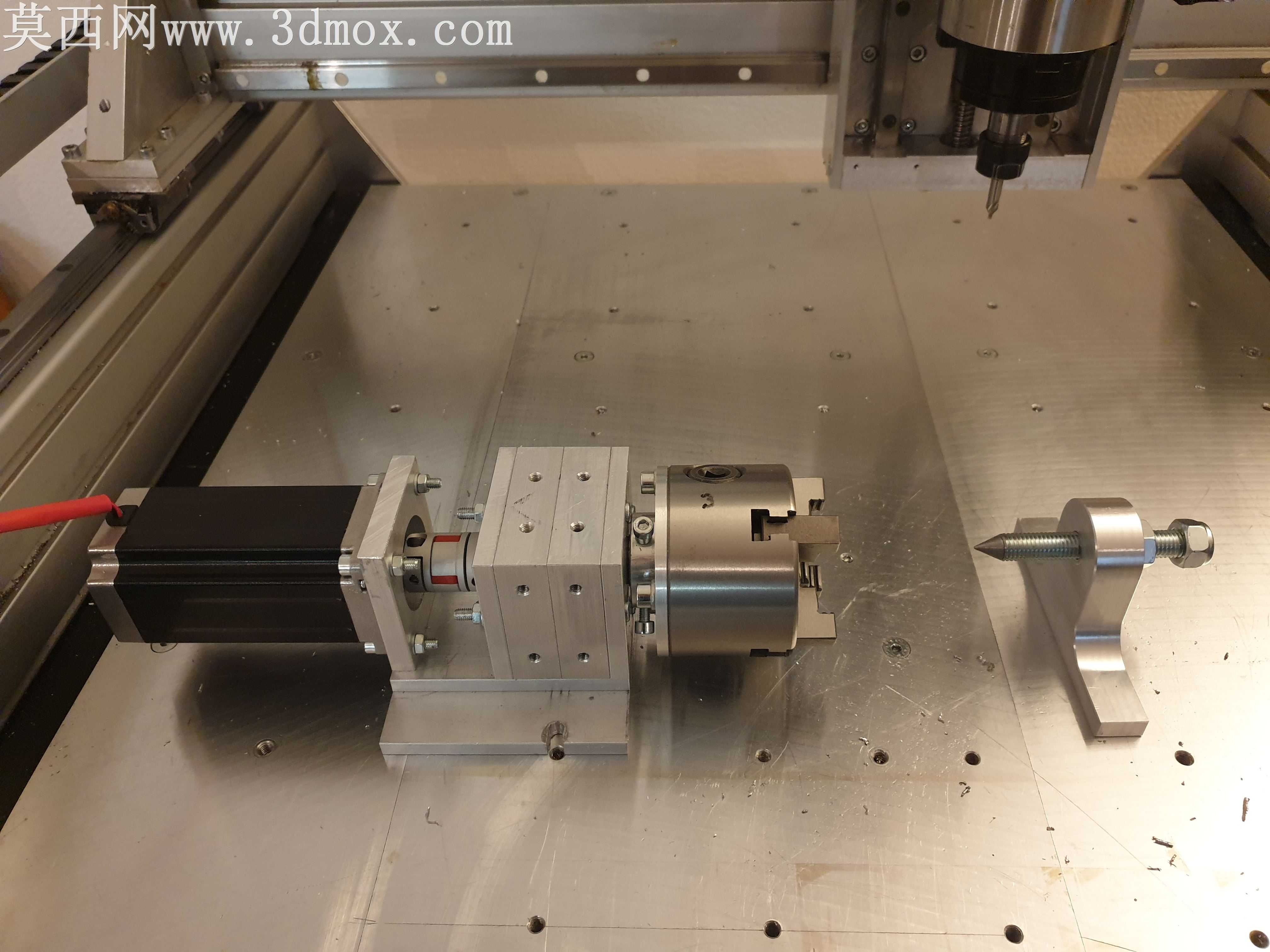

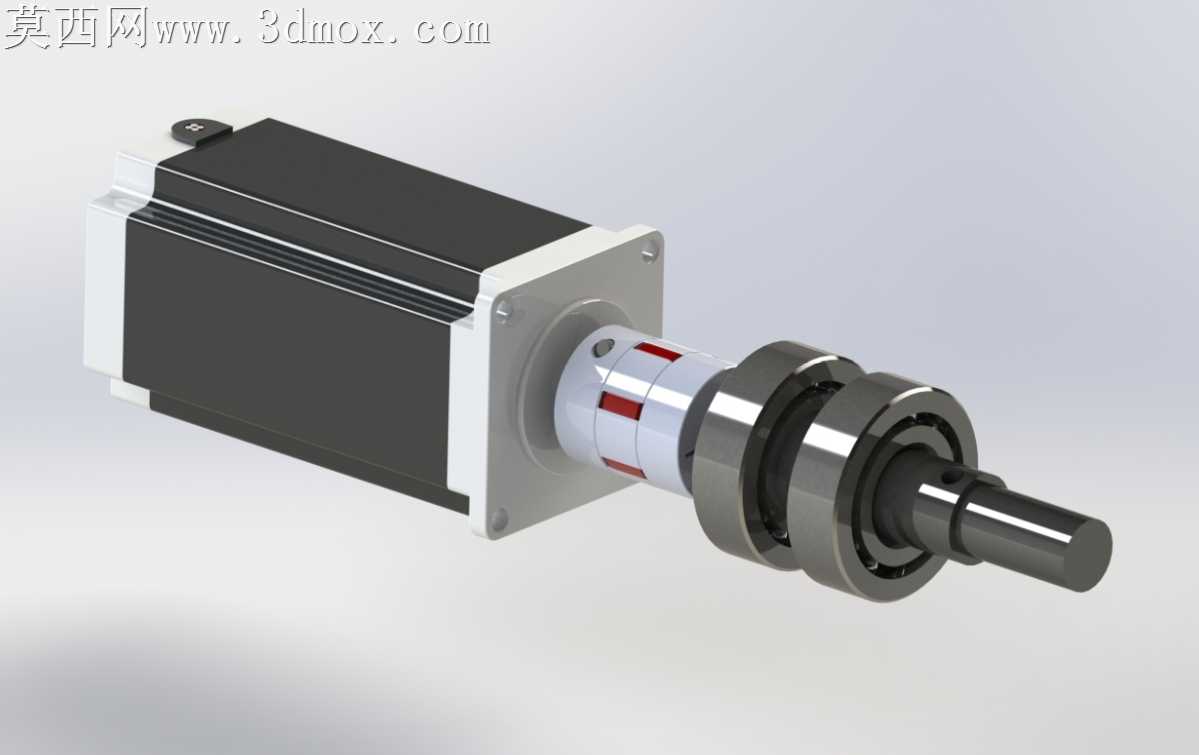

本作品为适配小型数控路由器的第四轴回转驱动单元，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循机械加工装配公差规范，对每一处连接孔位、配合面、安装基准都做了精准的尺寸约束，确保模型可直接导出工程图用于实际加工生产。渲染阶段采用金属哑光材质搭配工业灰漆面效果，对伺服电机的磨砂外壳、传动箱体的铸铝质感、三爪卡盘的金属光泽以及尾座顶尖的硬质合金质感做了分层材质调校，通过柔和的工业环境光打光，清晰呈现各部件的结构轮廓与装配关系，避免过度反光遮挡结构细节。结构设计上，驱动端采用Nema23规格伺服电机作为动力源，通过箱体内部的减速传动结构将动力输出至前端80mm规格四爪卡盘，卡盘可实现工件的周向装夹与精准分度回转，配套的可调尾座组件可根据加工工件的长度调整安装位置，顶尖结构可对长轴类工件做端部支撑，抵消加工过程中的切削震颤，提升加工稳定性。箱体部分采用一体式方正结构设计，侧面与顶面预留多组标准安装螺孔，既可以直接固定在数控路由器的工作台面上，也可搭配角度调节附件实现倾斜角度的回转加工。设计思路围绕小型数控设备的加装升级需求展开，整体结构紧凑，安装孔位兼容市面主流小型数控雕刻、铣削设备的工作台规格，无需大幅改动原有设备结构即可完成加装，可帮助普通三轴数控路由器实现圆柱面雕刻、周向钻孔、多面铣削等四轴加工功能，拓展设备的加工适用范围。建模过程中对传动间隙做了结构优化，箱体内部的传动配合处预留了轴承安装位，可有效降低传动回差，保证回转分度的精度，所有外露的连接螺丝都采用标准内六角紧固件规格，装配逻辑符合实际机械装配流程，各部件均可独立拆分，方便后续做结构优化、工程出图以及加工工艺的编制。
