带液压调节功能的滑移式托盘货叉结构

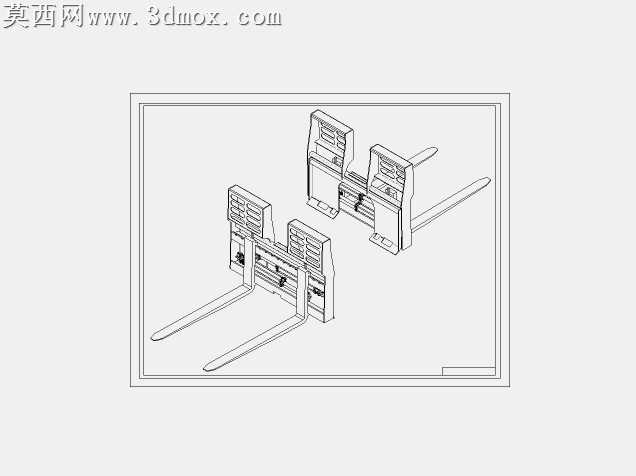

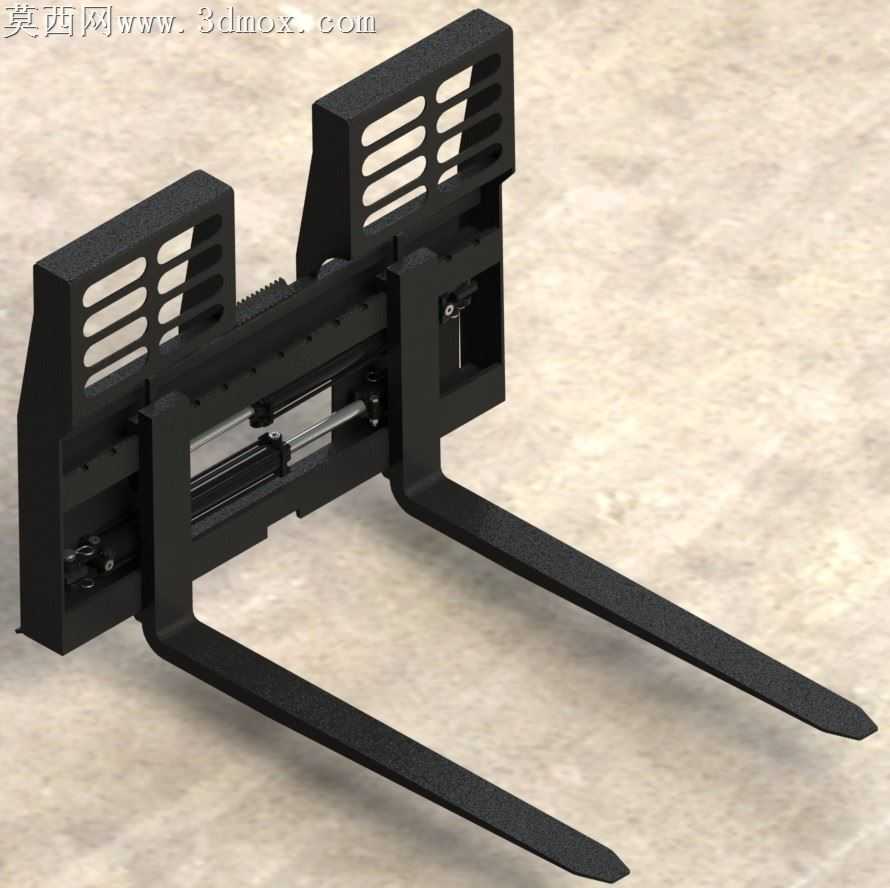

本作品为叉车配套的液压调节滑移式托盘货叉三维建模成果，建模过程中严格遵循工业属具的实际设计规范，对整体结构进行1:1比例还原，完整呈现了货叉的安装背板、滑移导轨、液压驱动组件、叉体以及挡货架五大核心部分。建模阶段首先搭建整体装配基准，以安装背板作为整个属具的装配定位基础，背板上预留的叉车挂接槽、液压管路走线位、组件安装孔位均按照实际加工尺寸进行参数化绘制，确保后续装配的位置精度。滑移导轨部分采用双线性导轨搭配滑动座的结构设计，建模时对导轨的安装基准面、滑动座的限位卡槽、驱动连接位进行了细节刻画，还原了滑移调节过程中的运动限位逻辑，保证叉距调节动作的结构合理性。液压驱动组件部分完整绘制了双作用液压缸的缸筒、活塞杆、端盖、密封安装位以及铰接连接结构，液压缸两端分别与固定背板和滑动叉架铰接，建模时预留了液压管路的接口位置，还原液压驱动实现叉距同步调节的工作原理。叉体部分采用标准叉车货叉的L型截面结构，建模时对叉尖的导入斜面、叉臂的承重加强结构、与滑架的连接挂耳进行了精细化处理，叉臂表面的防滑纹理结构也按照实际使用需求进行还原，避免托盘搬运过程中出现滑脱风险。挡货架部分采用格栅式框架结构，建模时对格栅的通风减重孔、框架的加强筋、与背板的连接固定位进行了细节呈现，既保证挡货防护的功能需求，又兼顾整体轻量化设计。材质与渲染阶段，整体结构采用哑光黑色金属材质模拟工业属具的喷塑表面质感，液压活塞杆部分采用抛光金属材质还原金属加工面的光泽效果，渲染时采用工业产品常用的柔光环境，突出结构的轮廓层次与装配关系，清晰展现各部件的连接逻辑与运动路径。设计过程中充分考虑货叉的实际使用场景，滑移调节结构可适配不同规格的托盘尺寸，液压驱动的调节方式无需人工手动调整叉距，有效提升叉车作业的适配性与工作效率，防滑叉体与挡货架的组合设计也进一步提升了搬运作业的安全性，整体结构无冗余设计，各部件的装配关系符合机械加工与装配的工艺要求，可直接用于结构验证、作业演示以及配套属具的设计参考。
