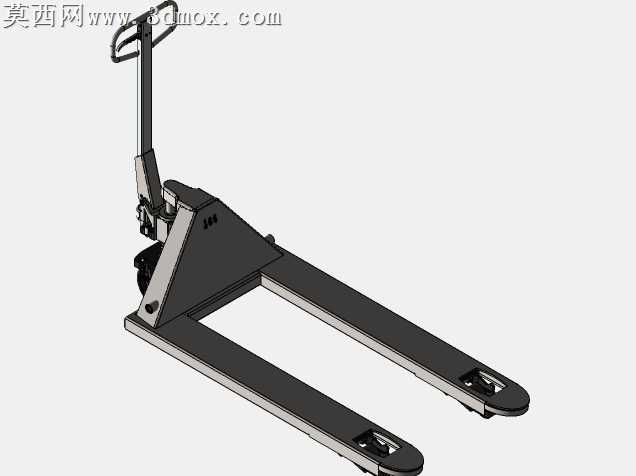

手动液压地牛托盘搬运拖车结构设计

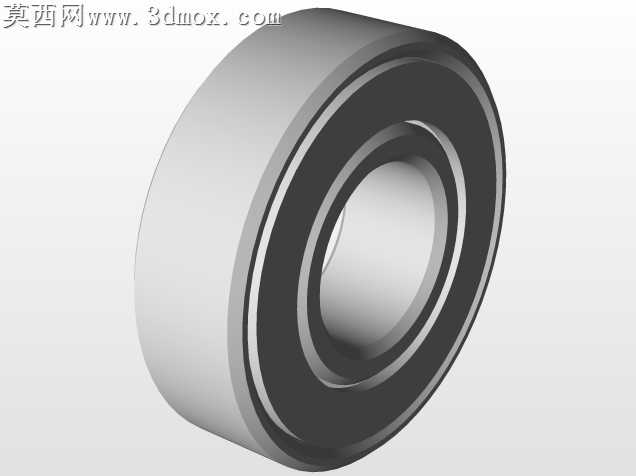

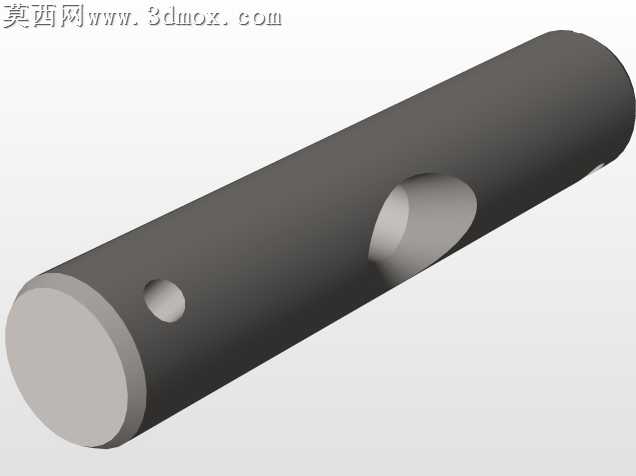

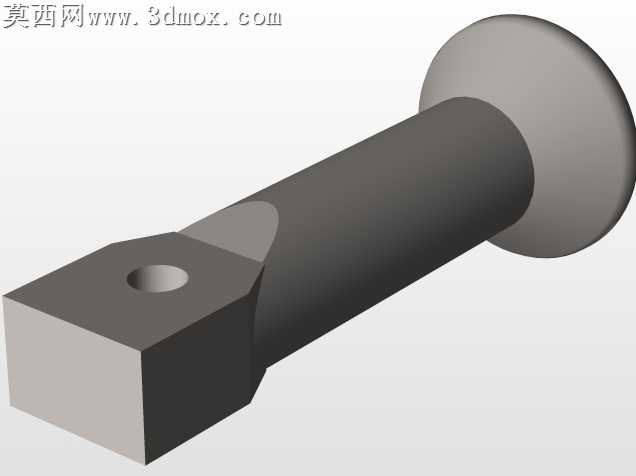

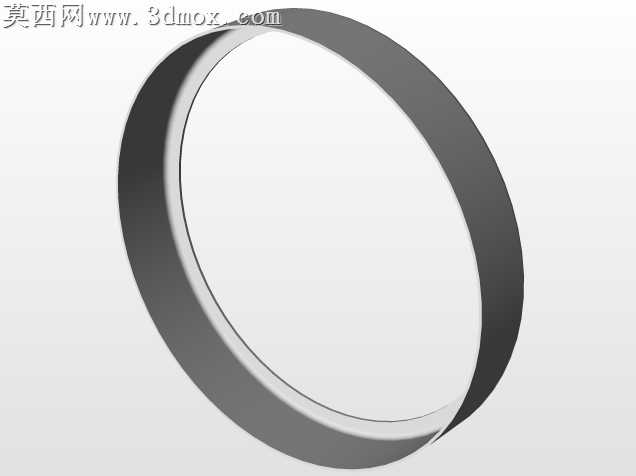

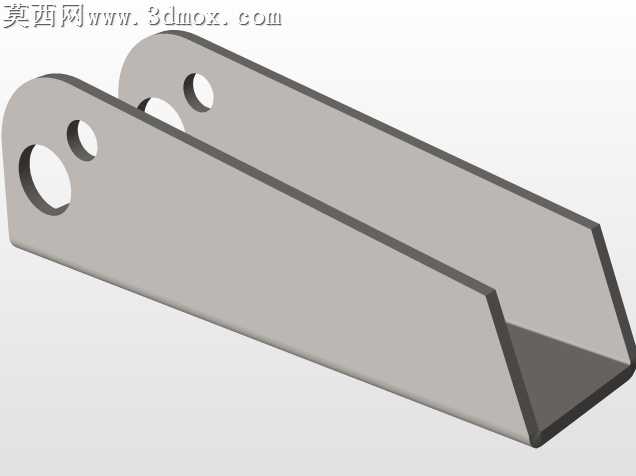

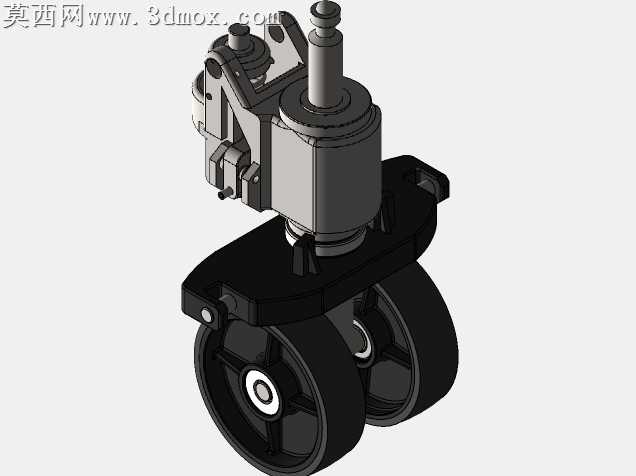

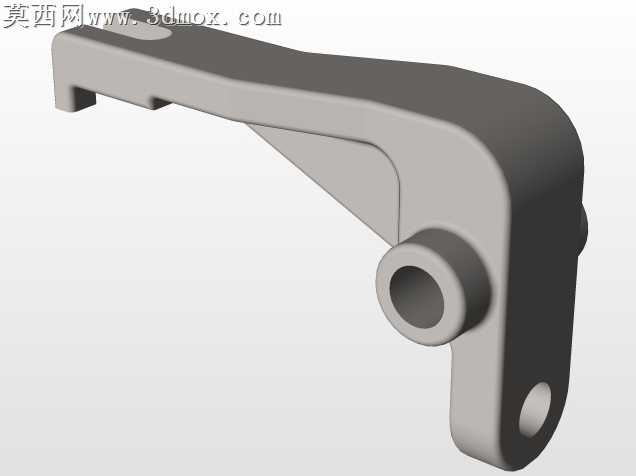

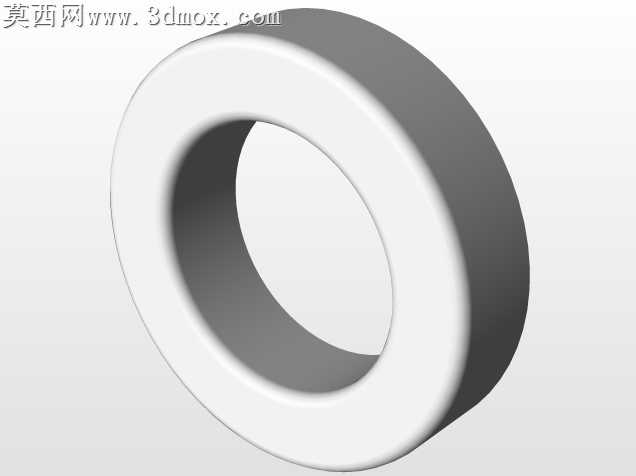

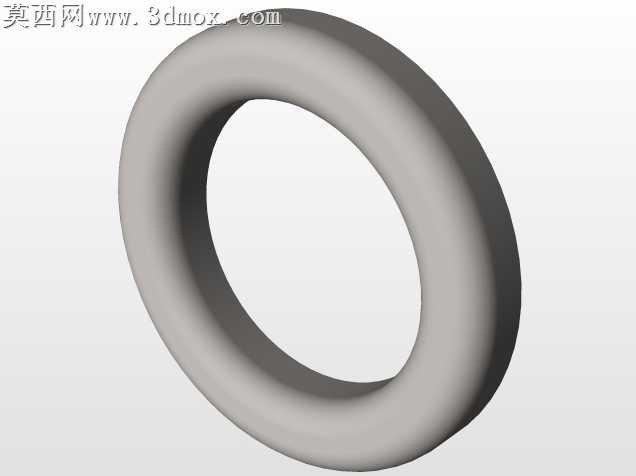

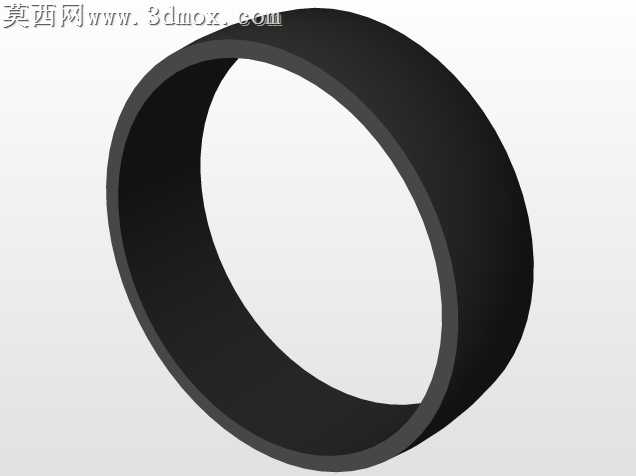

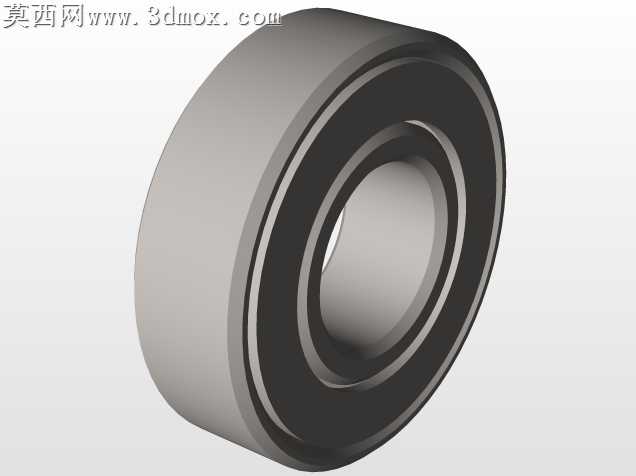

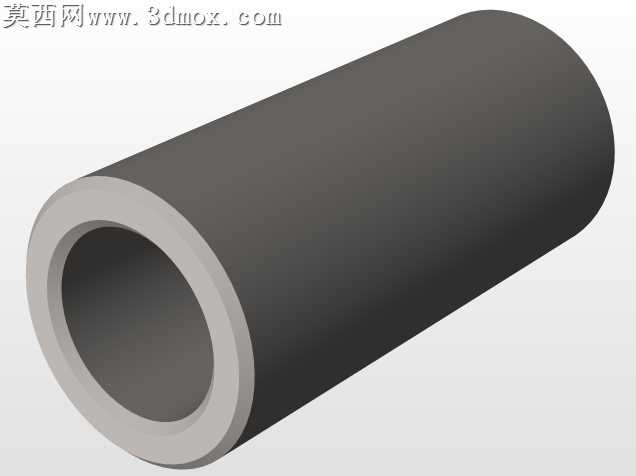

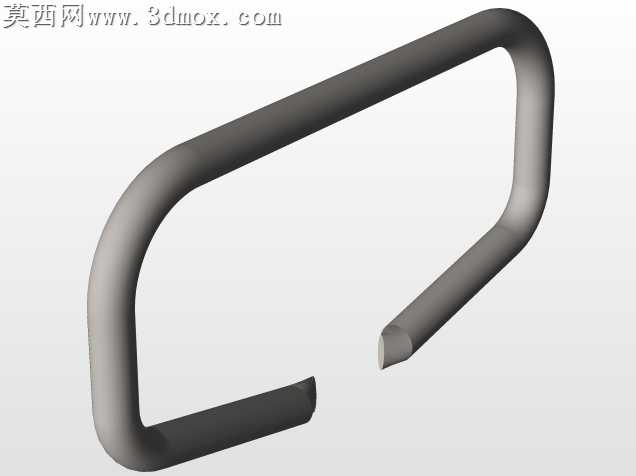

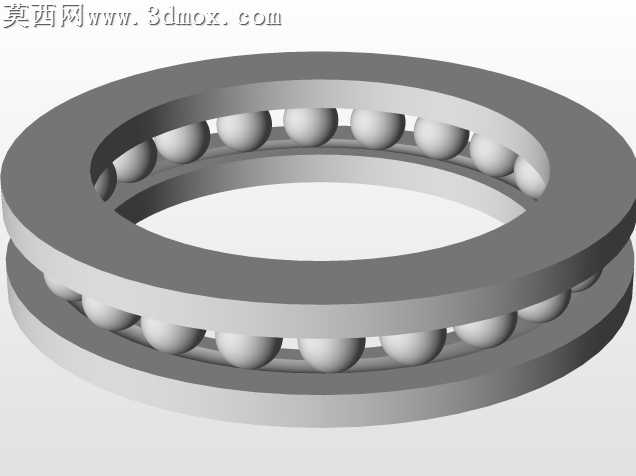

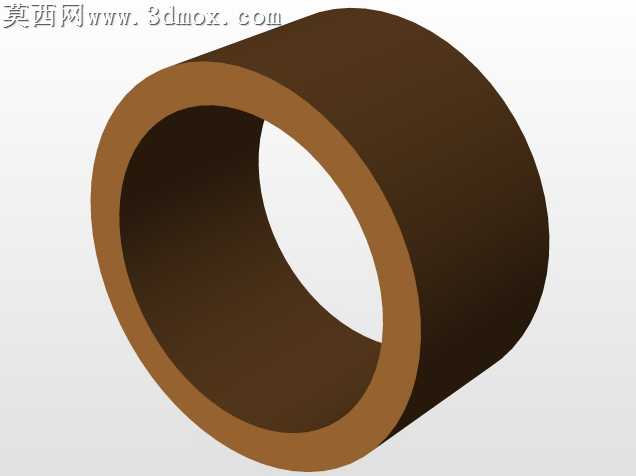

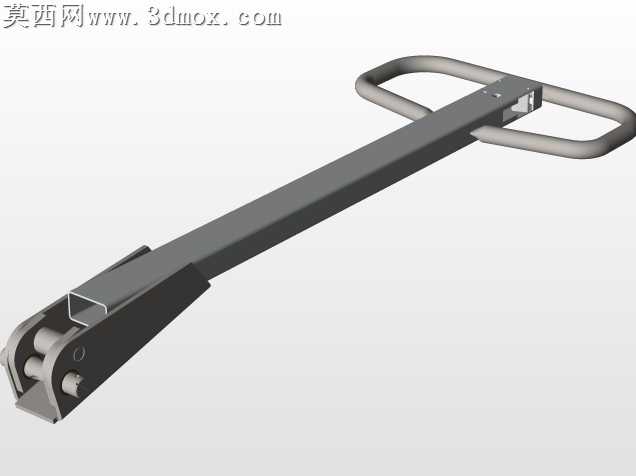

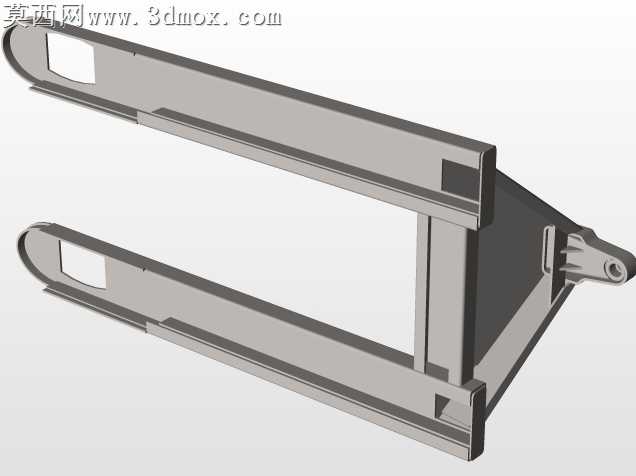

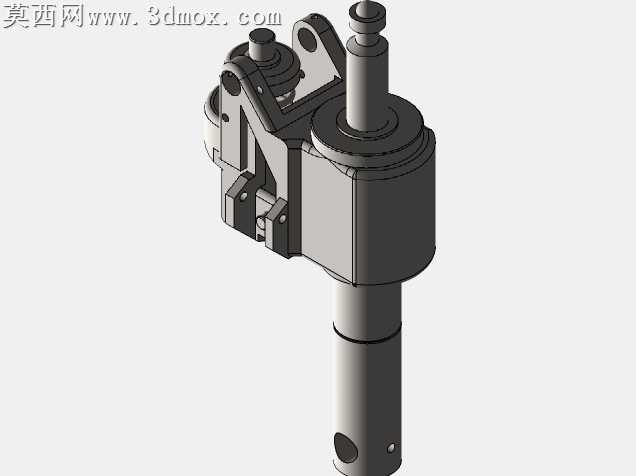

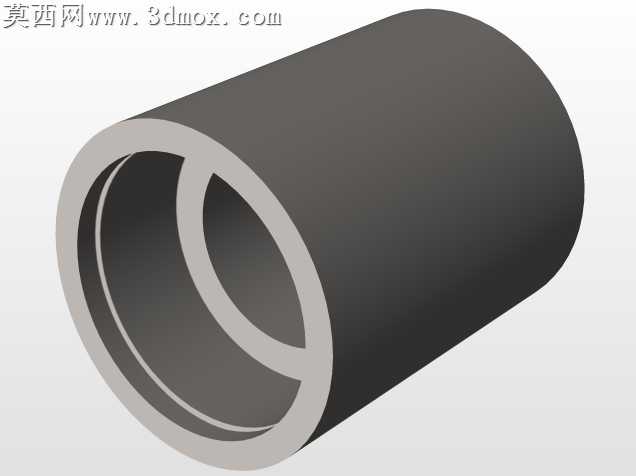

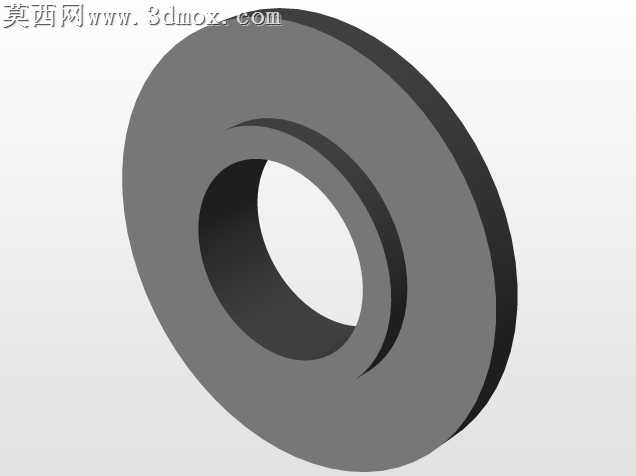

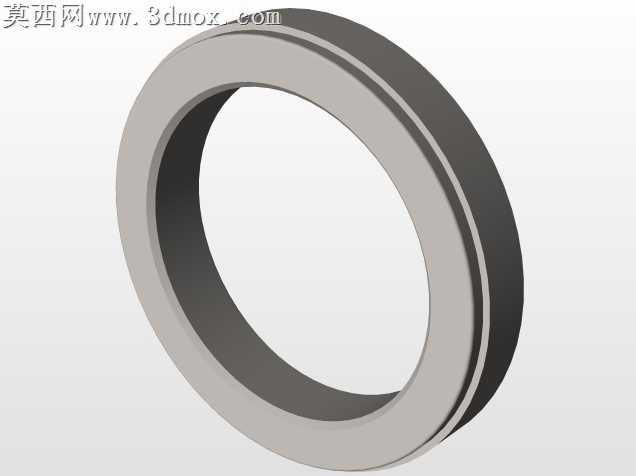

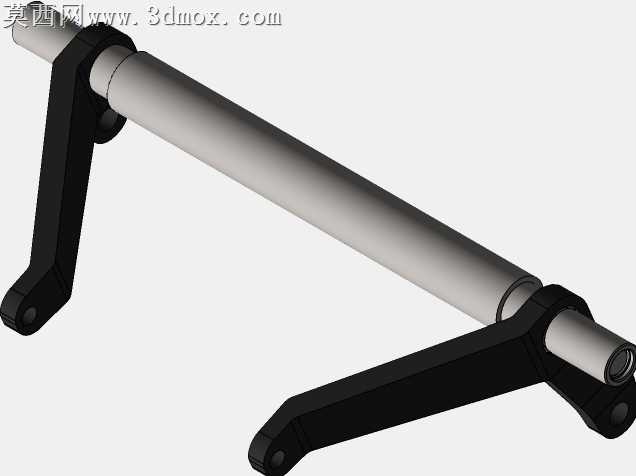

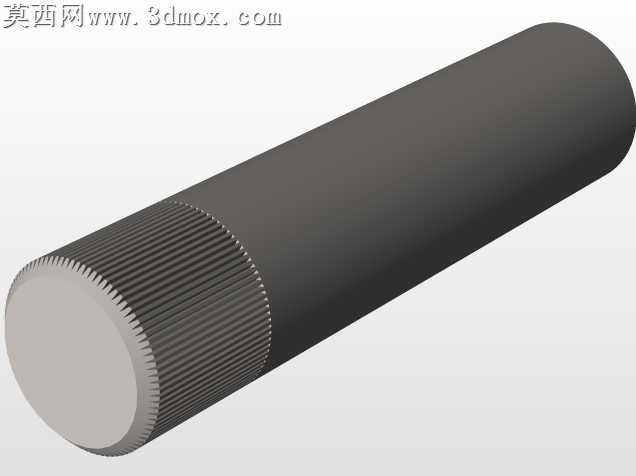

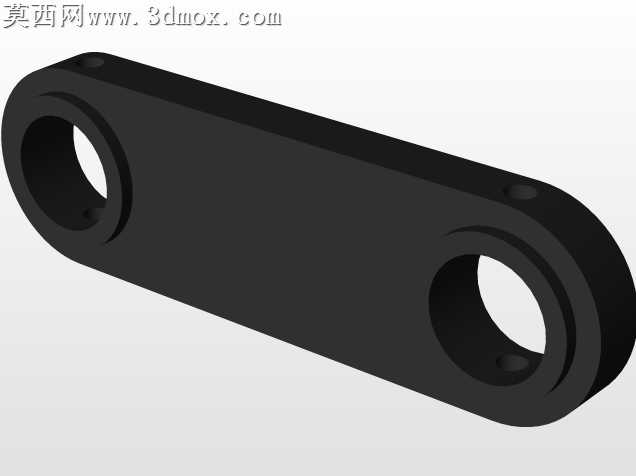

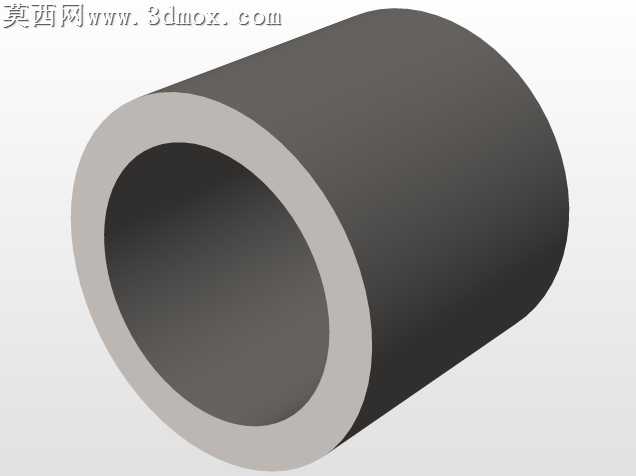

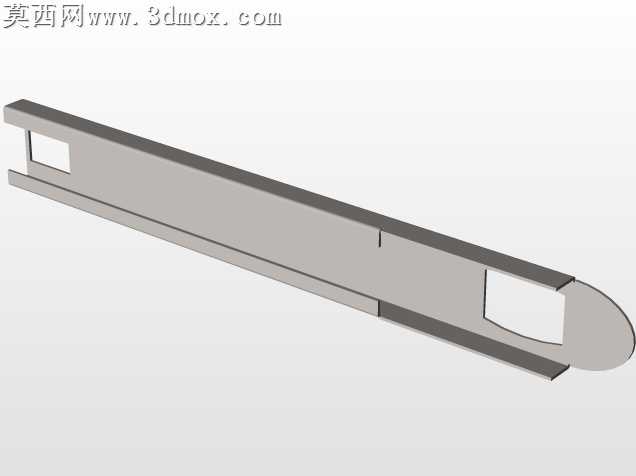

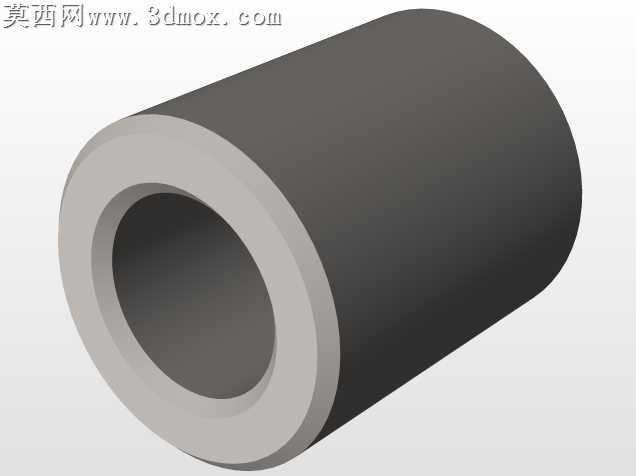

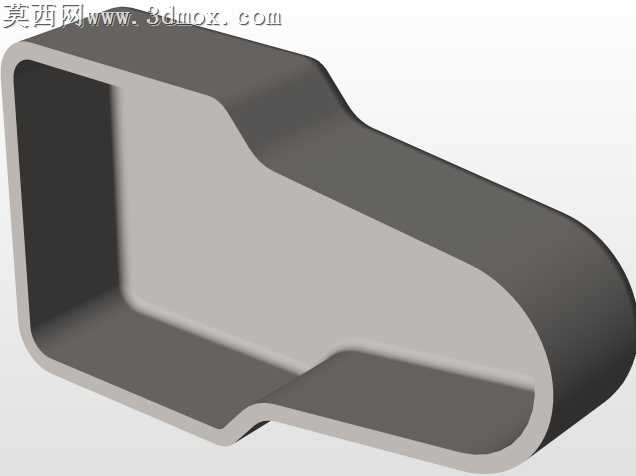

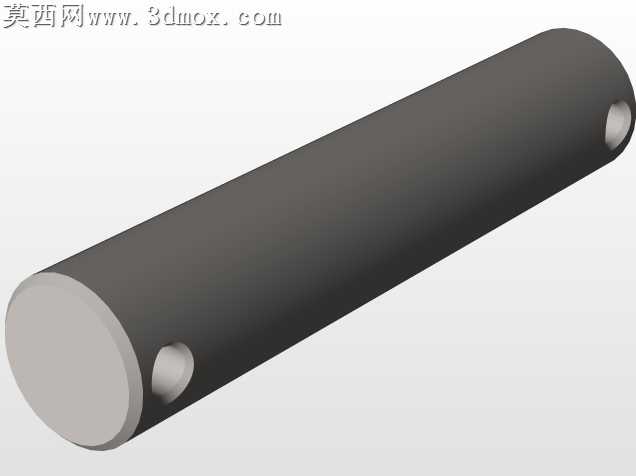

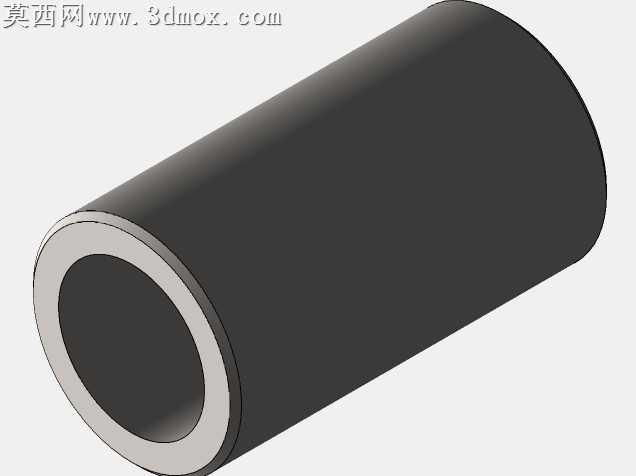

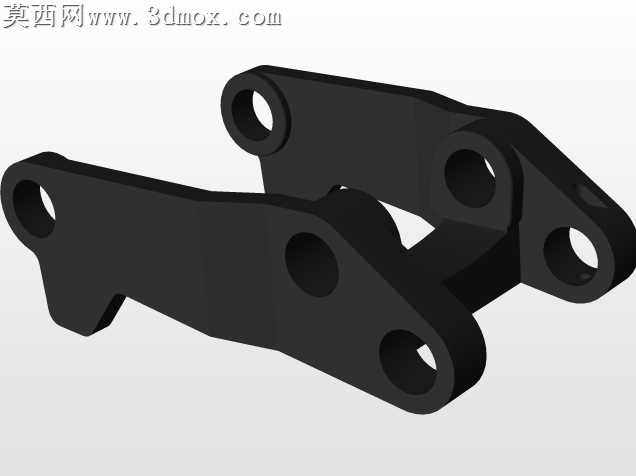

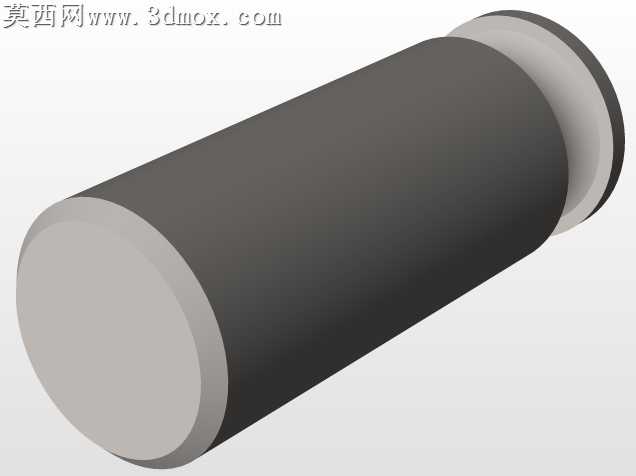

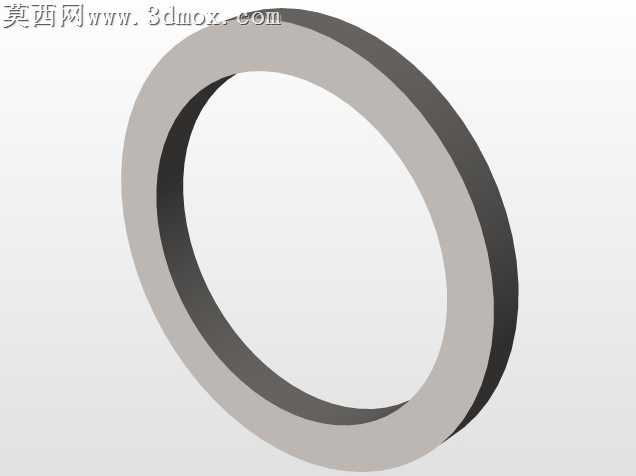

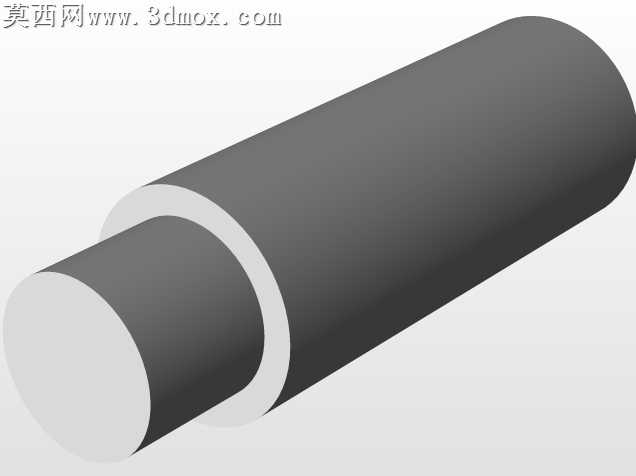

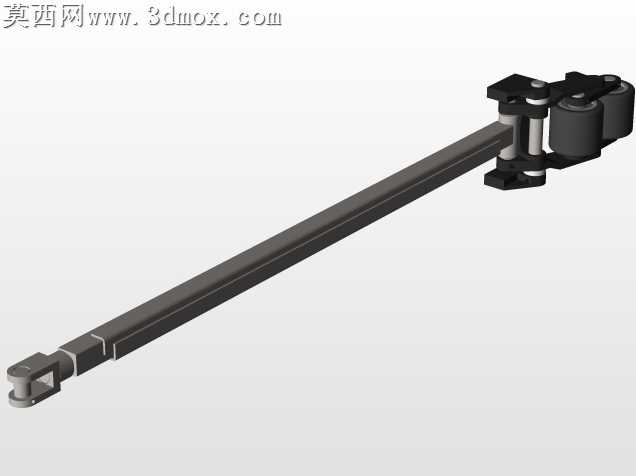

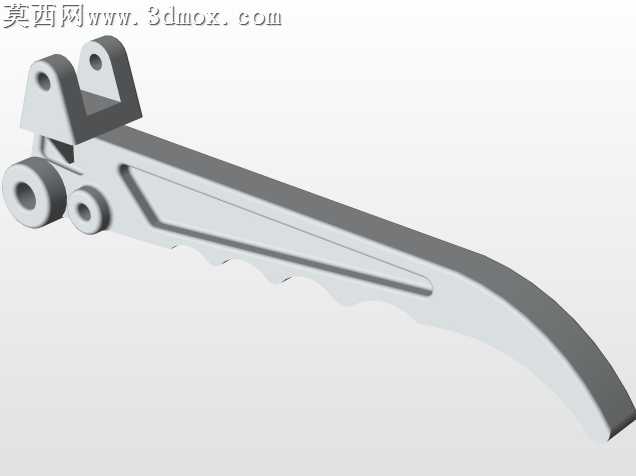

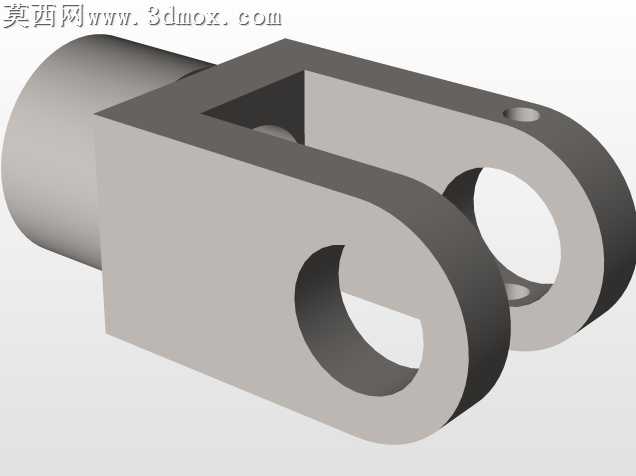

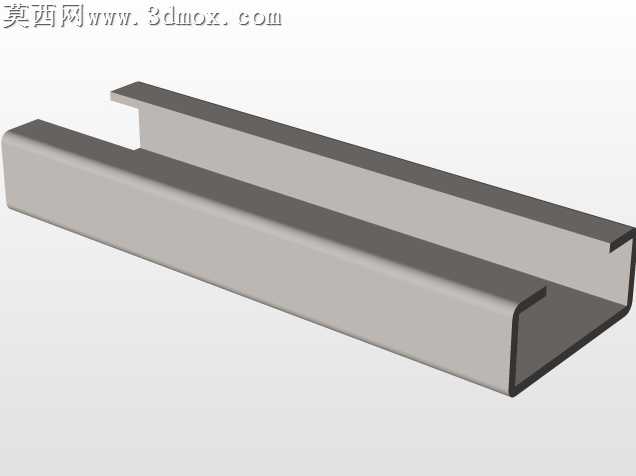

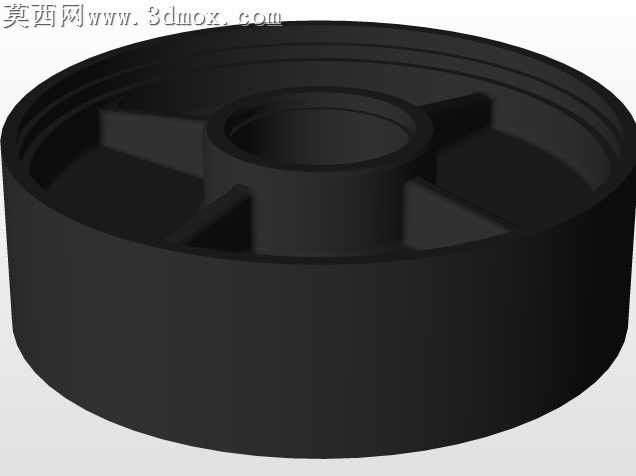

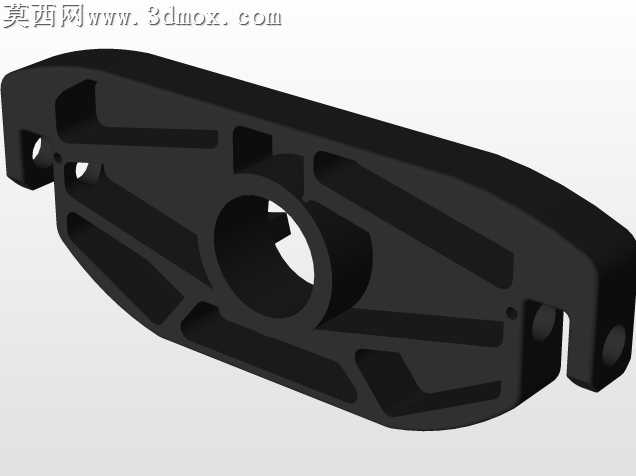

本作品为手动液压托盘搬运车的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了地牛拖车的全部制造零件与装配关系，可直接用于生产参考与结构拆解学习。建模过程中严格遵循手动液压搬运设备的实际工程尺寸比例，对核心功能部件进行了精细化的结构还原：首先是操作手柄部分，建模时还原了符合人体工学的弯折握把结构，搭配防滑握持区域的曲面造型，手柄与液压泵体的连接铰接结构做了完整的运动副约束预留，可模拟实际压动起升的操作动作；其次是核心液压驱动单元，完整构建了泵体外壳、柱塞、卸压阀、顶升连杆的嵌套装配关系，各零件间的配合间隙按照实际加工公差设定，清晰展现了手动压动时液压顶升、扳动卸压手柄缓慢回落的工作原理；承载货叉部分采用等长平行双叉臂结构，建模时还原了叉臂前端的导向倒角结构，方便托盘插入，叉臂底部的承重轮组做了独立的轮架、轮轴、滚轮的分件建模，同时还原了转向轮组与手柄的联动转向结构，可实现小半径转弯的动作模拟。材质渲染方面，整体主体结构采用哑光深灰金属材质模拟喷涂钢材的质感，液压活塞杆部分做了亮面镀铬金属材质区分，手柄握持区域采用黑色磨砂橡塑材质，滚轮部分采用高耐磨聚氨酯的半哑光深黑材质，各连接销轴、紧固件做了镀锌亮银金属质感处理，通过材质区分清晰展现不同部件的功能属性与加工工艺。设计思路围绕仓储场景短距离托盘搬运的核心需求，整体结构紧凑无冗余设计，在保证承重强度的前提下优化了各部件的受力结构，叉臂内部做了加强筋结构的隐含设计，液压单元布局在车体中部保证起升时的受力平衡，所有连接部位均采用标准紧固件装配，符合实际设备的拆装维护逻辑，完整的零件拆分可清晰展现每个制造单元的结构形态，方便从业者理解手动液压搬运车的工作原理与生产制造要求。
