CQ25B型PFC功率因数校正变压器结构

在开关电源、工业伺服驱动、通信基站供电模块这类对功率因数有强制要求的电气设备里，PFC回路的磁性元件一直是结构设计里容易踩坑的环节，这款CQ25B规格的PFC变压器，就是针对小功率段AC-DC电源的升压PFC拓扑开发的专用磁性部件，和常规工频变压器的设计逻辑完全不同，它的工作频率覆盖几十kHz到上百kHz区间，磁芯的选型、绕组的排布、引脚的定位都要同时兼顾电气性能和生产装配的便利性。

从实际应用场景来看，这类变压器主要用在输出功率100W到300W区间的电源产品里，比如桌面式工业设备电源、小型充电桩的前级PFC回路、通信终端的供电模块，还有部分家电的变频控制板上，作用是在整流回路之后完成升压变换，同时把电路的功率因数校正到0.9以上，减少电网侧的谐波污染，避免设备运行时对同电网下的其他精密仪器产生干扰。和同功率段的其他PFC电感相比，这款集成式的变压器结构把PFC升压电感和辅助绕组做在了同一个磁芯骨架上，能减少板上的元件占用面积，给电源的小型化设计留出更多空间。

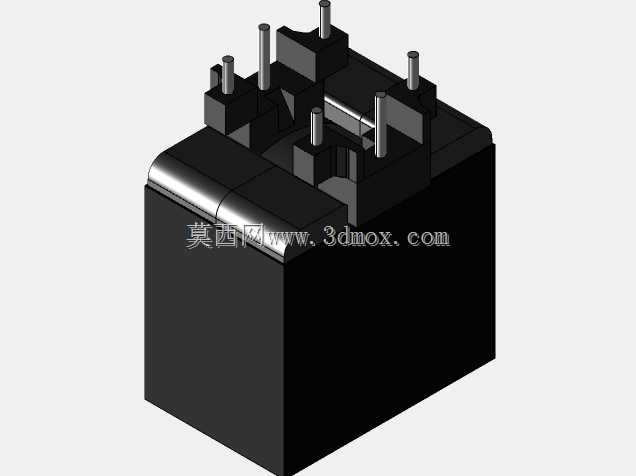

设计思路上，这款产品采用了立式封闭安装的结构，主体磁芯外部包裹了黑色的绝缘塑壳，一方面是满足安规要求里的爬电距离规定，避免高压引脚和周边元件发生打火，另一方面塑壳的定位结构能在波峰焊的时候给元件提供足够的支撑，不会因为焊锡的张力导致元件歪斜。顶部伸出的六个直插式引脚，采用了对称式的排布设计，引脚的直径和伸出长度都匹配常规PCB板的通孔设计，插装的时候不需要额外调整引脚角度，能直接适配自动化插件机的上料要求，减少人工插件的工序成本。引脚之间的间距经过了严格的计算，在满足高压安规间距的前提下，尽可能压缩了元件的占板面积，骨架内部的绕线区做了分层挡墙设计，初级绕组、次级辅助绕组之间的绝缘距离符合UL安规的要求，不需要额外包裹绝缘胶带就能满足耐压测试标准。

外形尺寸和安装边界方面，这款变压器的主体为立方体结构，底部的安装面平整无凸起，贴板安装的时候和PCB表面的间隙控制在0.2mm以内，能避免焊锡的时候助焊剂残留到元件底部。顶部的引脚伸出塑壳顶面的高度统一，不会出现高低脚的情况，插件的时候能保证每个引脚都穿过PCB对应的通孔，过波峰焊的时候焊接一致性更好。需要注意的是，在做PCB布局的时候，要在变压器周边预留出至少3mm的安全距离，不要把高压采样电阻、MOS管这类发热元件直接贴在变压器塑壳侧面，避免长期高温工作导致塑壳的绝缘性能下降。另外磁芯的气隙设计在骨架的中柱位置，不会出现外围漏磁过大的问题，周边布置电流采样信号线的时候不需要额外做屏蔽处理，能简化PCB的布线难度。

从结构可靠性的角度来看，这款变压器的磁芯和骨架之间采用了环氧树脂粘接固定，经过振动测试之后不会出现磁芯松动、电感量偏移的问题，能满足工业级设备的振动工况要求。塑壳的卡扣结构和骨架紧密配合，不需要额外点胶固定就能把磁芯完全包裹在内部，生产的时候装配效率更高。绕组的引出线直接缠绕在对应的引脚上，采用了脱漆搪锡的工艺，焊接的时候不会出现虚焊的问题，长期工作在高低温循环的环境下，焊点的可靠性也能得到保障。和开放式的PFC电感相比，这种封闭结构的变压器能减少绕组漏磁对周边电路的辐射干扰，在做EMC测试的时候更容易通过传导和辐射的限值要求，减少电源产品后期整改的成本。
