149mm航模正反两叶螺旋桨设计方案

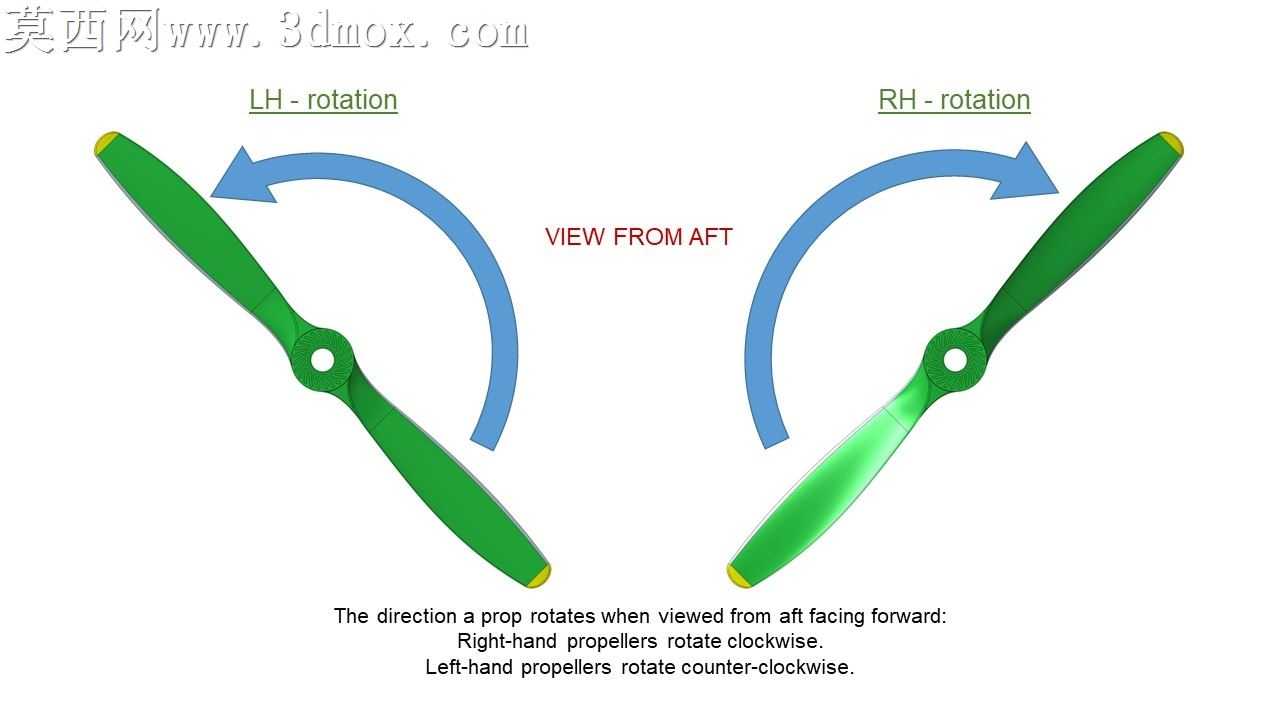

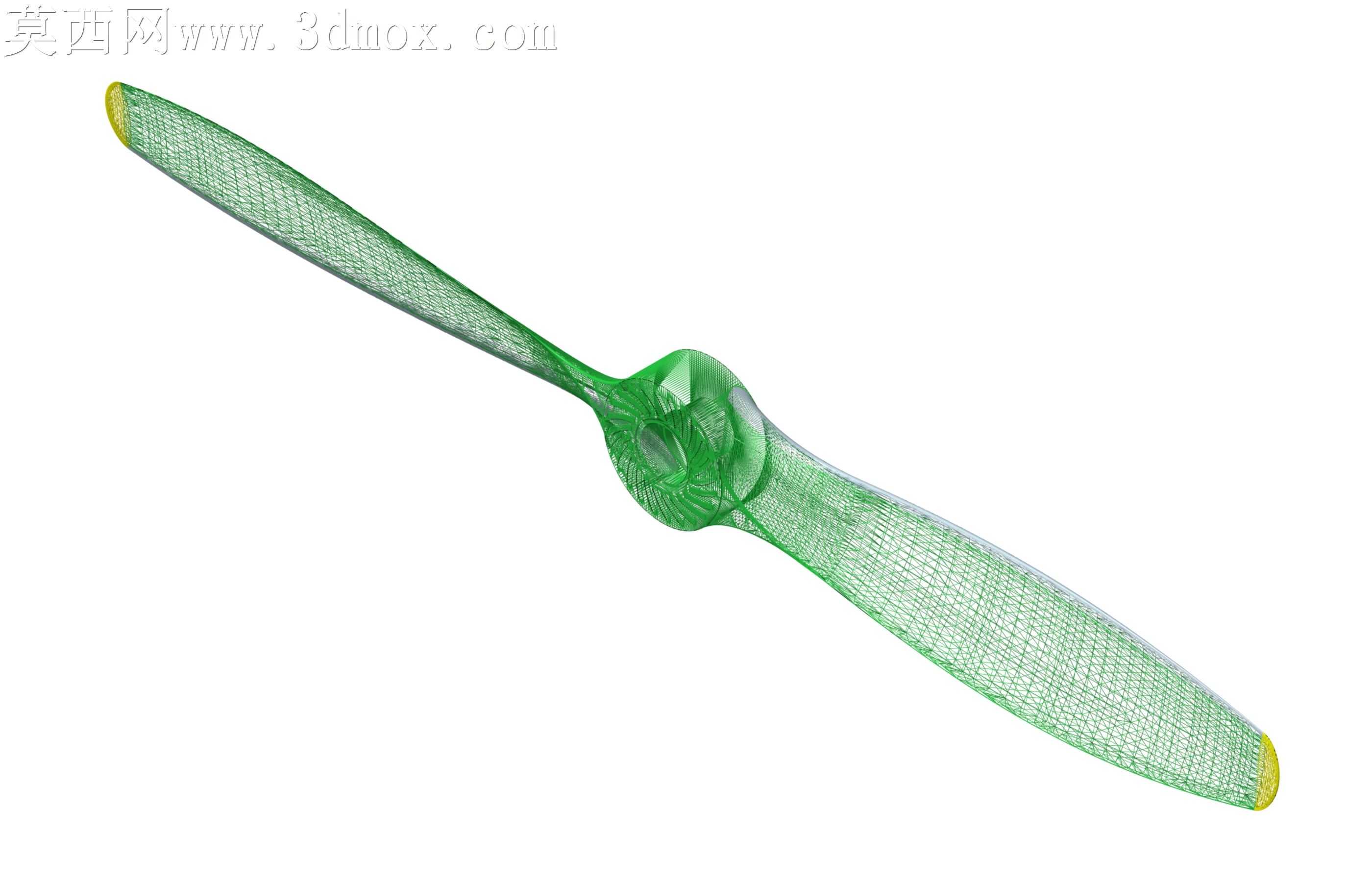

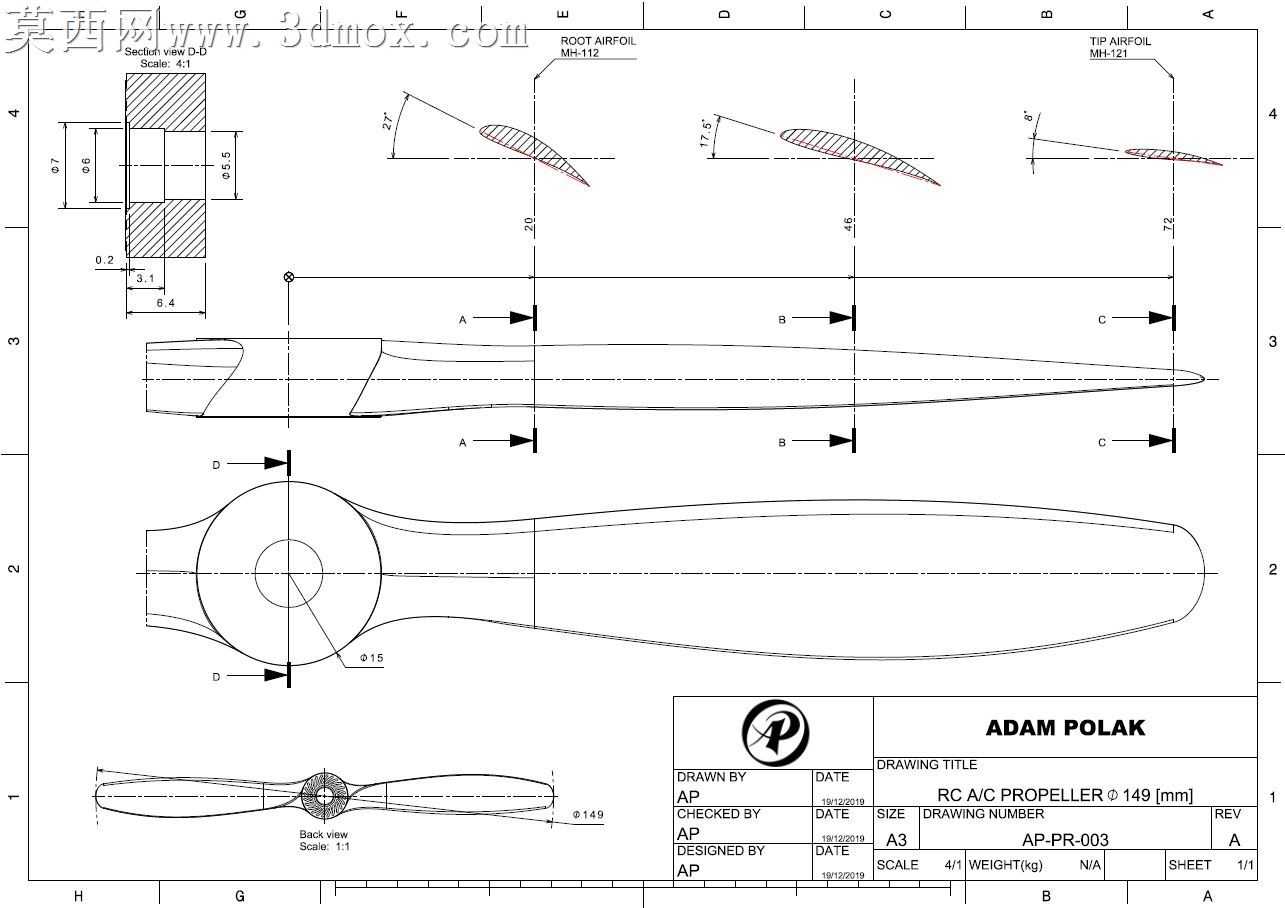

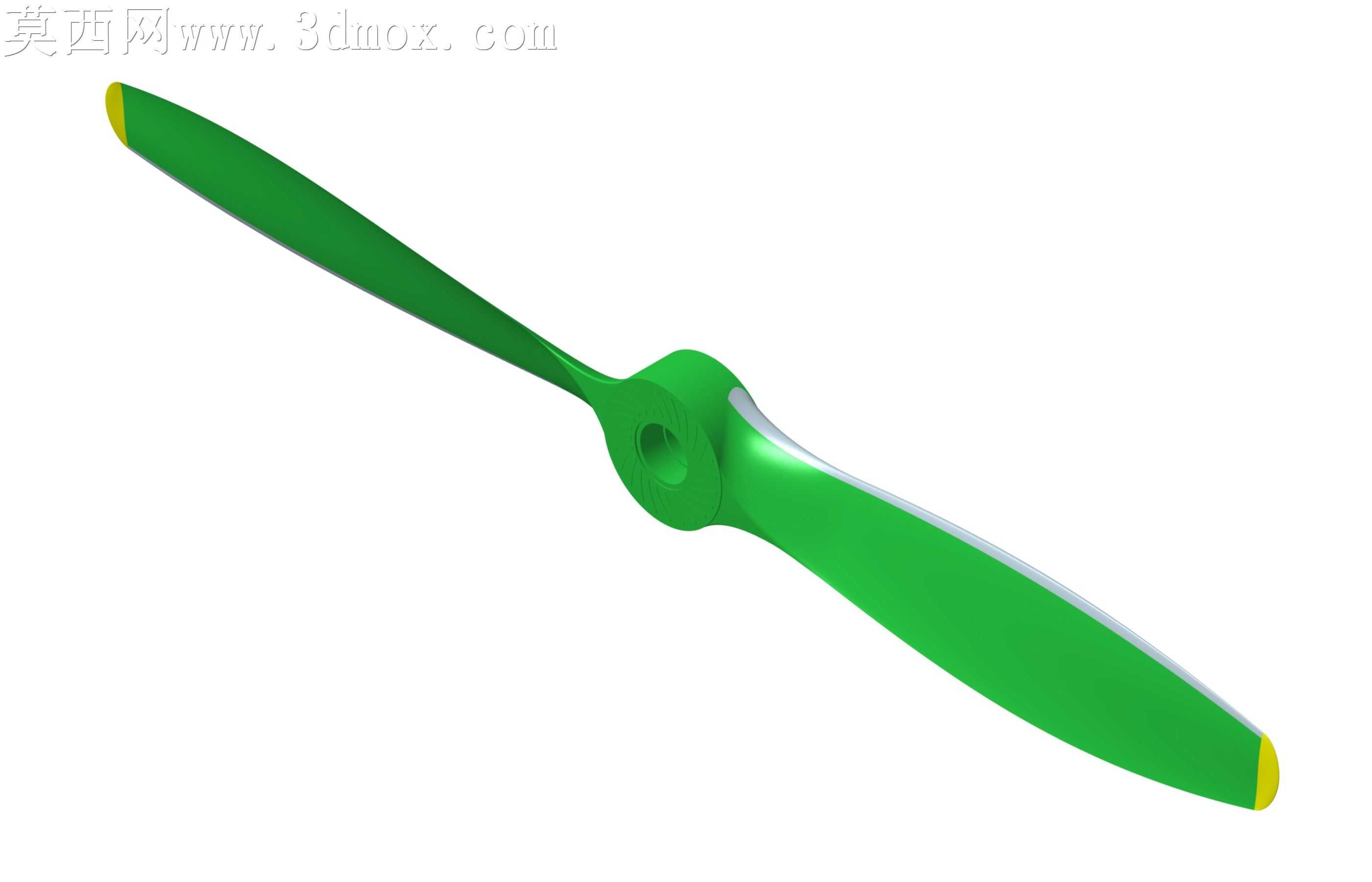

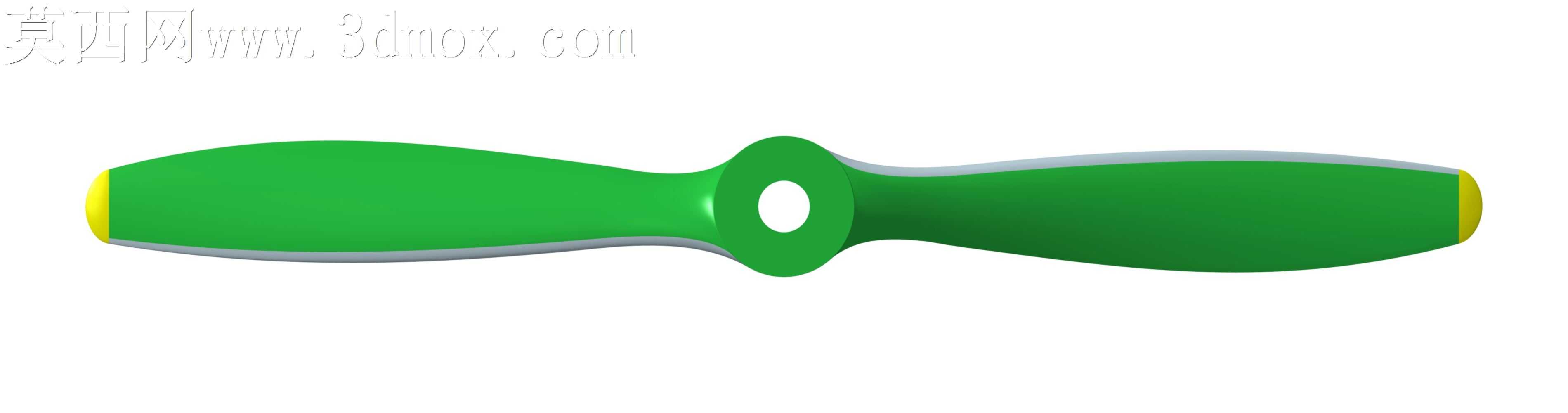

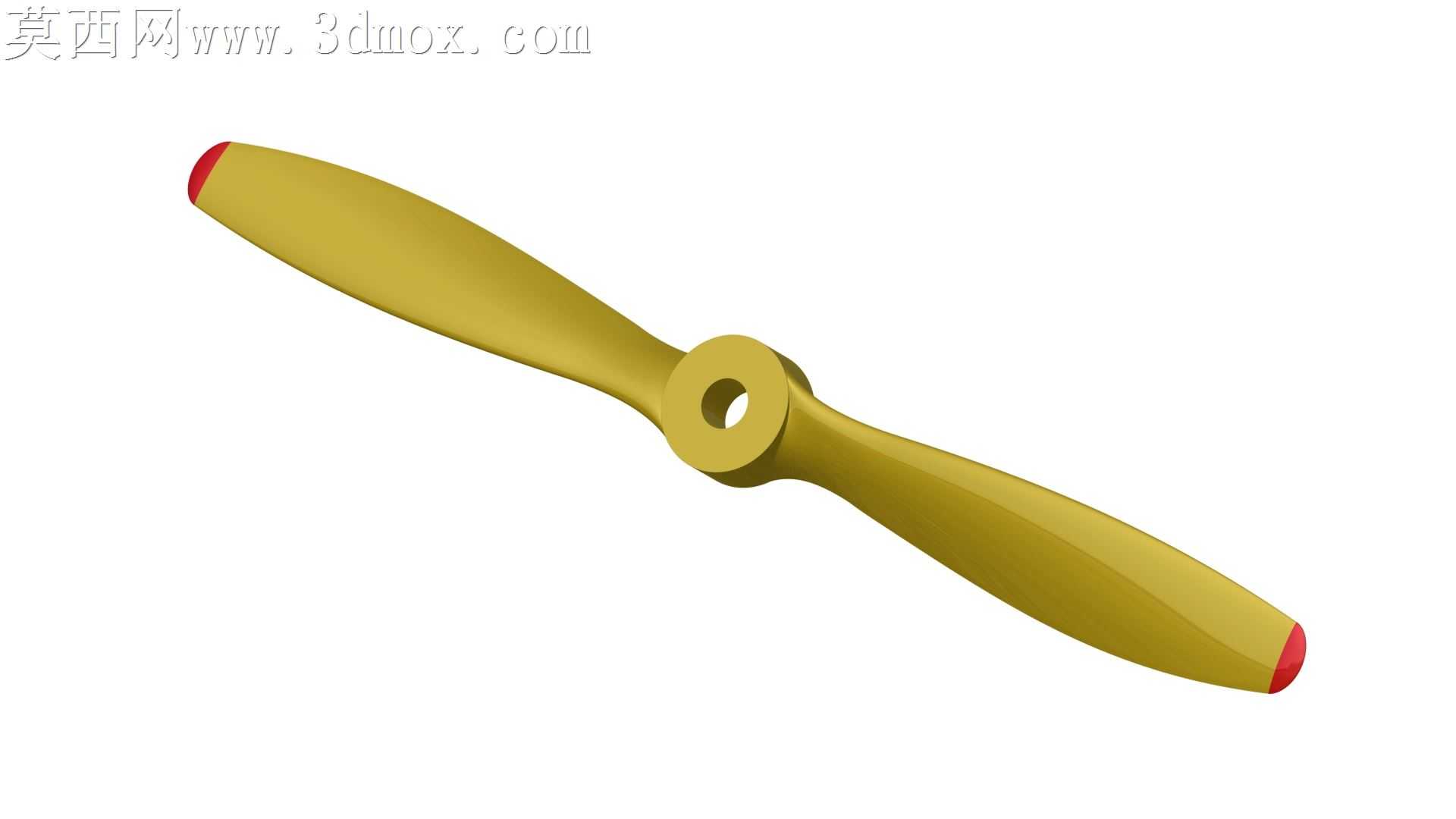

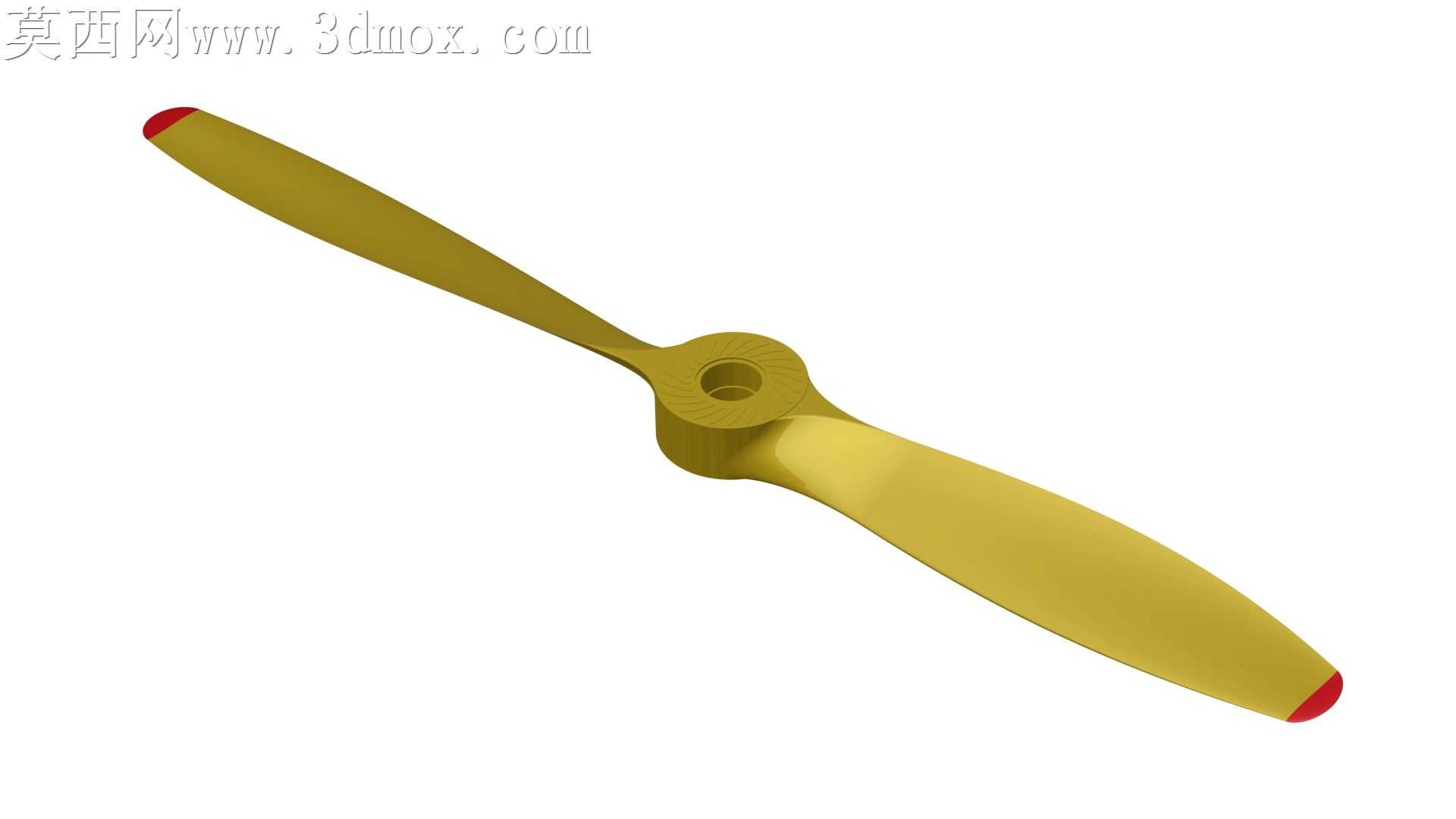

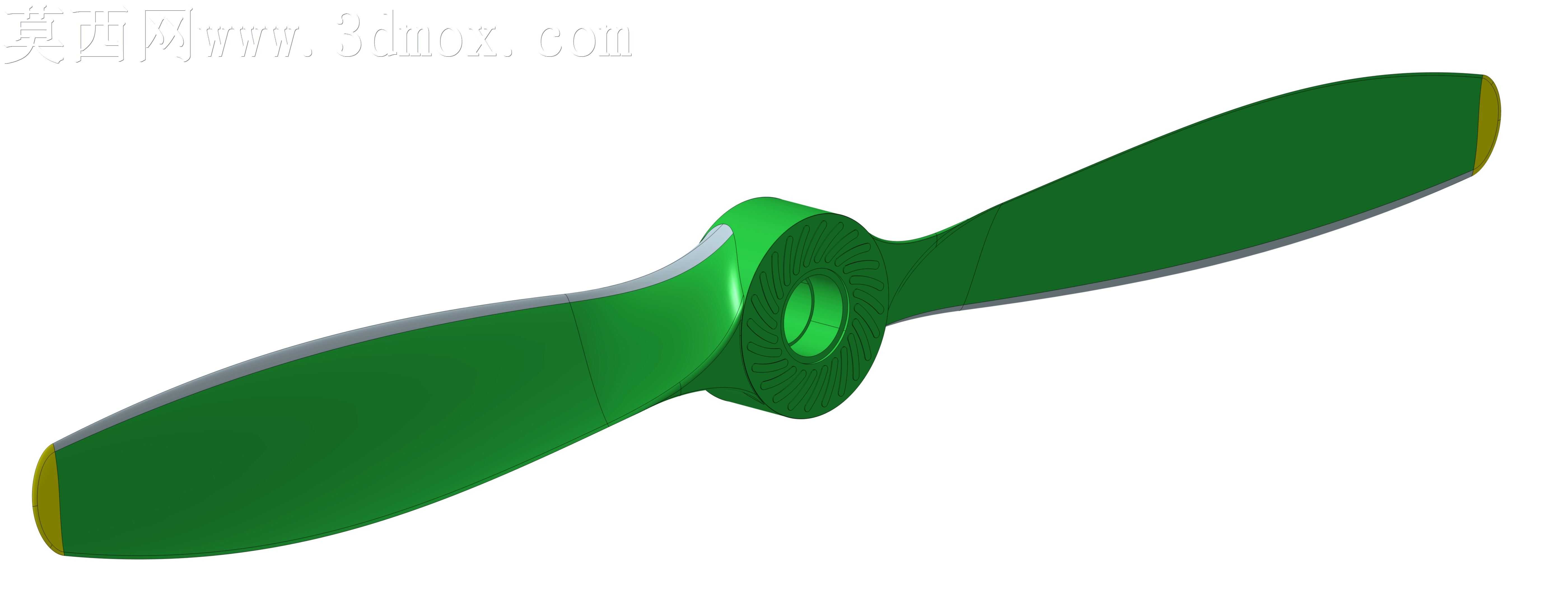

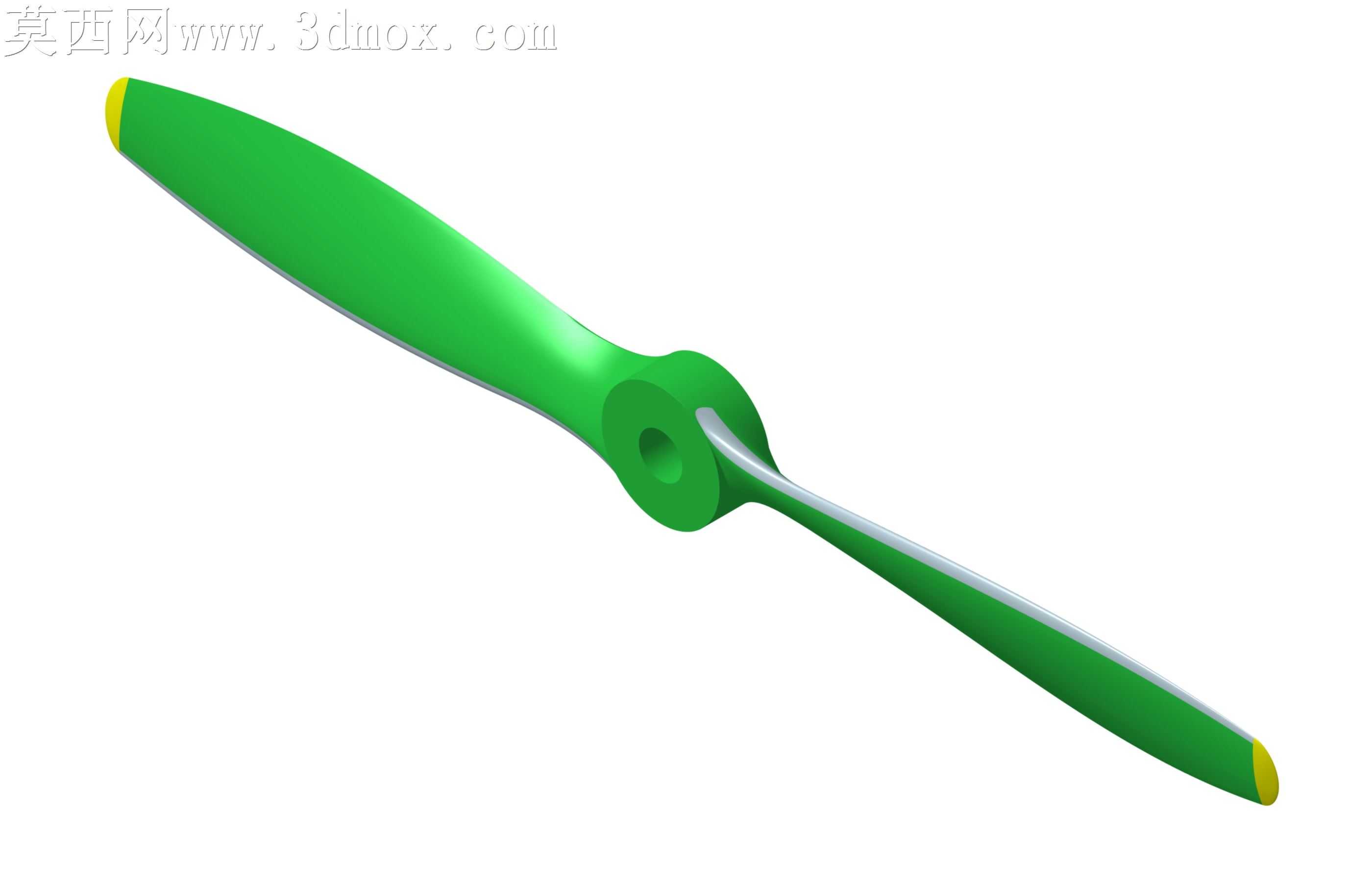

本作品为适配遥控航空模型的直径149mm两叶螺旋桨完整三维设计，包含右旋正桨、左旋反桨两套独立结构，可满足双发航模对转动力布局的装配需求。建模阶段以航空螺旋桨专用翼型为核心基准，沿桨叶展向划分多个特征控制截面，从桨根到桨尖逐步调整翼型安装角、弦长与厚度分布：桨根区域做加厚处理并设置与电机轴匹配的安装孔位，保证与动力输出轴的连接强度，同时预留足够的装配公差避免安装干涉；桨叶中段维持高升阻比翼型轮廓，优化中速巡航状态下的气动效率；桨尖区域做收窄减薄处理，降低翼尖涡流带来的能量损耗，减少飞行过程中的气动噪音。建模过程中通过曲面放样功能完成各截面的顺滑过渡，反复调整曲面曲率保证桨叶表面无突兀折角，还原真实螺旋桨的流线型外形，避免气流在桨面产生分离失速。结构设计上桨毂与桨叶采用一体化建模逻辑，衔接位置做圆弧过渡处理，分散螺旋桨高速旋转时的应力集中点，提升整体结构抗扭强度，适配航模动力的高转速工况。渲染环节为模型赋予哑光硬质工程塑料材质，模拟常用航模螺旋桨的玻纤增强尼龙质感，搭配标准工程制图视角的渲染输出，清晰展示桨叶各截面的翼型轮廓、整体扭转角度与安装尺寸。设计全程严格遵循航模螺旋桨的气动设计逻辑，兼顾气动效率与结构可靠性，两套正反桨的几何参数完全对称，可保证双发对转时的扭矩抵消效果，适配固定翼航模、小型多旋翼试验平台的动力需求，所有特征尺寸均标注于配套工程图中，可直接用于3D打印验证或小批量注塑生产的开模参考。
