AutoCAD基础机械练习构件线稿设计

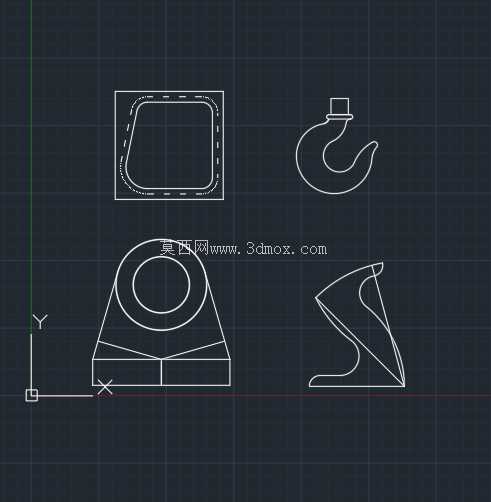

　　这套二维线稿对应的练习构件，覆盖了机械制图入门阶段最常见的几类典型结构，每一个构件的绘制逻辑都对应实际工业场景里的零部件加工需求。先看左上角的带圆角框型零件，这类结构常见于设备检修口盖板、嵌入式安装框的轮廓设计，绘制时需要先定位四个直边的基准位置，再通过圆角命令衔接边角，实际生产中这类结构的圆角半径需要匹配板材厚度，避免折弯加工时出现应力集中开裂的问题，安装边界上的虚线代表隐藏的安装孔位，孔位间距需要严格匹配设备机架的预装螺孔位置，公差控制在±0.1mm范围内才能保证装配顺畅。左下角的带凸台支座类构件，是机械传动系统里轴承座的基础简化结构，这类零件的核心功能是承托旋转轴类部件，绘制时需要先确定底部安装面的水平基准，再向上定位凸台的圆心位置，同心圆的尺寸差对应轴承的外圈配合公差，底部的加强筋结构是为了抵消轴运转时产生的径向载荷，实际设计中筋板的厚度通常取安装底座厚度的0.7-0.8倍，避免筋板过厚导致铸造时出现缩孔缺陷，安装底座上的两个定位缺口是为了装配时快速对齐机架上的定位销，减少现场调整的时间成本。

　　右上角的吊钩构件是起重作业里的核心受力零件，这类曲线轮廓的绘制难点在于多段圆弧的相切衔接，不能出现硬折角，否则起吊时应力会集中在折角位置引发断裂风险，实际应用中吊钩的曲率半径需要根据额定起重量计算，钩头的挡台结构是为了防止吊索滑脱，绘制时需要保证钩身内侧曲线顺滑过渡，所有圆弧的连接点都要满足相切约束，加工后还需要做探伤检测排除内部裂纹隐患。右下角的曲面异形构件，对应钣金类导流零件或者工装夹具的特殊型面，这类样条曲线构成的轮廓，绘制时需要先定位几个关键的控制点，再通过样条曲线命令拟合顺滑，实际生产中这类型面通常需要配合数控铣削或者钣金冲压成型，型面的轮廓度公差需要控制在0.2mm以内，保证和相邻配合件的贴合度，避免出现装配间隙过大的问题。

　　这些练习构件的绘制逻辑，本质上是在训练制图者对基准定位、约束关系、工艺合理性的把控能力，每一个线条的位置、每一处圆角的大小，都不是随意绘制的，都要对应后续加工、装配、使用环节的实际需求。比如绘制带孔结构时，虚线的线型比例要调整到合适范围，清晰区分可见轮廓和隐藏结构，避免生产人员读图时误判结构位置；绘制对称结构时要先画中心线作为对称基准，减少重复标注的工作量，也能保证结构的对称性符合设计要求。在实际的机械设计工作中，这类基础构件的二维图是三维建模的前提，先通过二维线稿确定所有轮廓尺寸和位置关系，再导入三维软件进行拉伸、旋转、扫掠等操作生成实体，能够大幅减少建模时的尺寸调整次数，也能提前发现二维设计里存在的尺寸冲突、结构不合理等问题。

　　比如吊钩的曲线如果在二维阶段就没有做好相切约束，三维建模后做有限元受力分析时，就会在硬折角位置出现明显的应力集中点，需要返回调整轮廓，反而会拉长设计周期。而支座类零件的二维图如果没有标注清楚安装孔的位置尺寸，后续加工出来的零件就无法和机架装配，造成毛坯报废。这些基础练习里的结构逻辑，同样适用于更复杂的机械设备设计，比如框型类的密封槽结构、支座类的承托结构、吊钩类的受力曲线结构、异形曲面的导流结构，在机床、起重设备、输送设备、环保设备里都有大量的实际应用，掌握这些基础结构的绘制要点和设计逻辑，才能在后续的复杂产品设计里规避基础错误，提升设计效率和图纸的可加工性。
