弧形曲面货物运输滑撬承载板结构

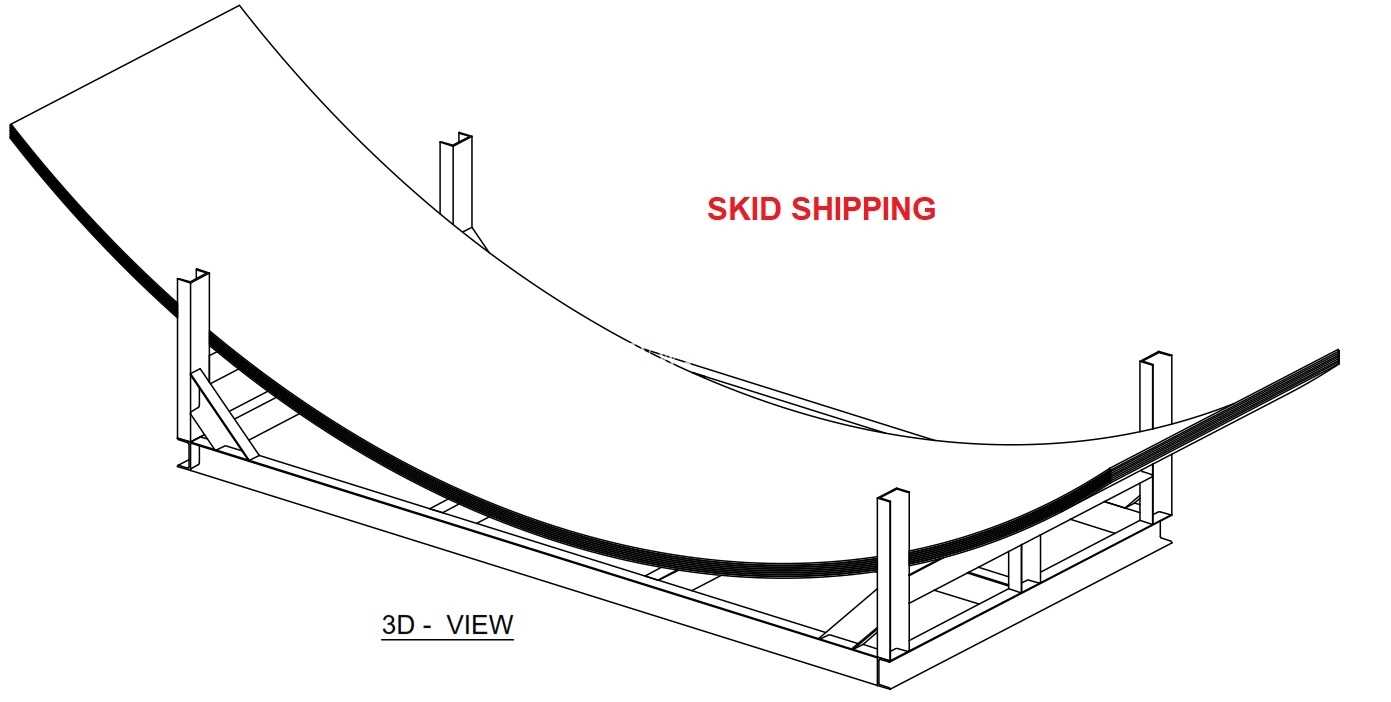

在车间工序间转运、仓储出货装卸以及短距离厂区物料输送场景里，这类带弧形曲面的滑撬承载板是适配大尺寸弧形外壳类工件的专属载具，区别于常规平面托盘的通用承载属性，它的曲面轮廓完全贴合被承载工件的外弧面，能避免平面支撑带来的局部应力集中，防止薄壁外壳类工件在转运过程中出现形变、磕碰掉漆的问题。从结构设计逻辑来看，底部框架采用矩形型钢拼焊成型，框架上均匀分布的竖向支撑立柱作为曲面托板的定位支撑点，每根立柱的高度经过精准核算，最终拼接出的托板曲面弧度与目标工件的外轮廓曲率完全匹配，托板边缘设置的竖向挡柱并非随意布置，而是对应工件的刚性加强筋位置，在运输过程中起到侧向限位作用，防止工件在滑撬上出现横向滑移，尤其是在使用叉车推移滑撬、或者通过辊道线输送时，侧向挡柱能抵消启停阶段的惯性冲击力，保证工件始终处于稳定的承载位置。

这类承载板的安装边界需要适配厂区标准叉车的叉齿间距，底部框架预留的叉齿通道高度满足常规手动液压叉车、电动平衡重叉车的叉齿抬升高度要求，不需要额外定制专属的转运工装，能直接融入现有厂区的物流转运体系。曲面托板本身采用薄钢板弯折成型，表面没有额外的凸起结构，避免刮伤工件的喷涂表面，托板与底部支撑框架之间采用分段焊接固定，每段焊缝的长度控制在合理范围，既保证连接强度，又避免焊接热变形导致曲面轮廓出现偏差。在实际使用场景中，这类滑撬承载板不仅可以用于车间内的工序周转，还能直接作为出货包装的承载底座，配合缠绕膜打包后直接装入集装箱，不需要二次倒换托盘，减少工件的吊装转运次数，降低薄壁工件在转运过程中的损坏概率。

设计过程中需要重点核算曲面托板的承载挠度，当满载额定重量的工件放置在托板上时，托板中部的最大下挠量需要控制在允许范围内，避免长期使用后曲面出现塑性变形，导致后续放置工件时出现贴合不严、局部受力过大的问题。底部框架的型钢选型需要兼顾整体刚性与自身重量，框架自重过大会增加转运过程中的负载，刚性不足则会在叉车抬升时出现框架扭曲，导致工件倾斜。竖向支撑立柱的排布遵循等载荷分布原则，在工件重量集中的区域加密支撑点，在工件重量较轻的边缘区域适当减少支撑，在保证支撑强度的前提下尽可能减少材料用量，控制载具的制造成本。侧向挡柱的高度不超过工件侧面的最低刚性位置，避免挡柱过高影响工件的吊装取放，挡柱顶部做倒角处理，防止吊装对位时刮碰工件边缘。

从三维建模的角度来看，构建这类结构首先需要提取被承载工件的外曲面轮廓，以该曲面为基准偏移出托板的厚度，得到托板的基础曲面模型，再根据承载载荷分布排布底部支撑立柱的位置，每根立柱的上端面需要与托板下表面完全贴合，不存在装配间隙，底部框架的横梁与纵梁连接位置需要预留焊接坡口，建模时需要标注清楚焊接要求，避免生产加工时出现焊接强度不足的问题。整个滑撬的外形尺寸需要适配厂区的标准通道宽度、电梯轿厢尺寸以及货架的层间高度，保证载具在整个物流链路中都能顺畅通行，不会出现尺寸超限无法通过的问题。托板表面没有设置额外的固定孔位，适配不同批次同曲率工件的通用承载需求，不需要针对单一工件做专属的定位结构，提升载具的通用适配性，当同系列不同长度的弧形工件需要转运时，只需要调整滑撬的整体长度，不需要改动曲面弧度与支撑结构的排布逻辑，能快速衍生出适配不同规格工件的载具系列。
