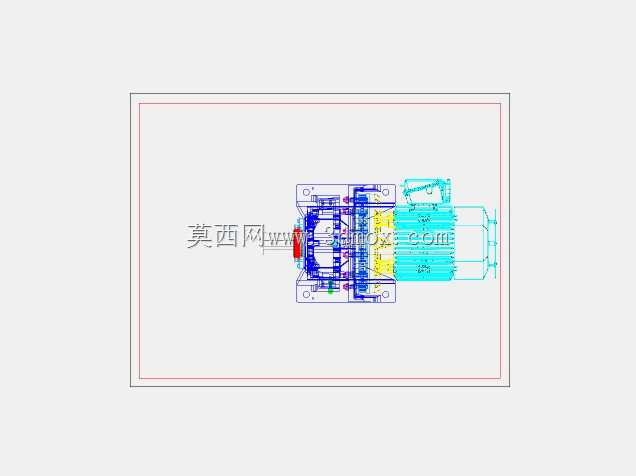

CHHM系列集成式齿轮减速电机结构

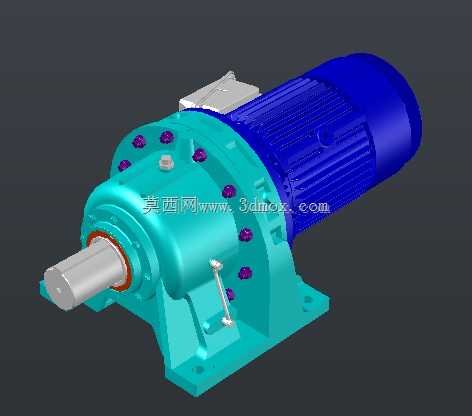

　　在轻工输送、化工搅拌、食品包装生产线的动力段选型中，这类集成式减速电机是替代分体式电机+联轴器+减速器组合的常用方案，能大幅缩减动力单元的安装轴向尺寸，避免分体安装带来的同轴度误差累积，减少现场调试时的对中工作量。从结构布局来看，该机型采用电机与减速腔直连的一体化设计，电机端的蓝色散热壳体沿轴向延伸出环形散热筋，在连续额定工况下能通过自然对流带走定子绕组产生的热量，无需额外加装强制风冷附件即可满足S1工作制的散热需求，适配多数厂房内无强腐蚀、无爆炸性粉尘的常规工业环境。

　　减速腔体采用青绿色铸铁壳体，壳体上沿圆周方向均匀布置内六角紧固螺栓，将输入侧端盖、中间传动腔体、输出侧端盖刚性连接为整体，螺栓的排布位置避开了安装脚的受力筋区域，既保证腔体结合面的密封压力均匀，防止长期运行后润滑油从结合面渗漏，也不会因螺栓孔削弱安装脚的结构强度。输出轴采用单伸位实心轴设计，轴伸端加工有标准键槽，可通过平键直接连接链轮、联轴器或者搅拌桨轴头，轴根位置设置有双唇口密封圈，能阻挡外界粉尘、水汽侵入减速腔内部，同时避免腔体内的润滑脂沿轴向外溢。

　　设计阶段针对安装边界做了适配性优化，底部的一体式安装脚与减速腔体铸造成型，两个安装脚的底面经过铣削加工保证共面，安装孔采用长圆孔设计，现场安装时可在小范围内调整轴向固定位置，降低对安装底座预埋螺栓孔位的精度要求。输入侧的接线盒设置在电机壳体顶部，接线口朝向可根据现场布线需求旋转调整，适配桥架布线、穿管布线等不同走线方式，无需额外加装转接弯头。

　　从传动逻辑来看，该机型的减速级采用行星齿轮传动结构，相比传统圆柱齿轮减速结构，在相同减速比下体积更小，传动效率更高，运行时的齿轮啮合噪音更低，能满足车间内对设备噪音有要求的工位使用。输入轴与电机转子轴采用一体式加工，取消了中间连接联轴器，消除了联轴器磨损带来的传动间隙，传动精度更高，适合有频繁正反转启动需求的工位，比如自动化生产线的分度输送、包装设备的推料机构等场景。

　　在实际选型匹配时，需要注意输出轴的径向承载能力，该机型的输出轴支撑采用两个深沟球轴承跨距布置，能承受一定的径向载荷，但若用于皮带轮传动等径向力较大的场景，仍需额外核算轴承的额定动载荷，避免长期过载导致轴承提前失效。腔体内部的润滑采用脂润滑方式，出厂时已填充适配长周期运行的极压锂基脂，日常维护无需频繁换油，仅需按运行周期检查密封圈状态即可，降低了后期运维的工作量。

　　外形尺寸方面，该机型的总长度控制在同功率分体式传动组合的三分之二左右，最大外径位于电机壳体位置，安装脚的高度经过优化，输出轴中心高与常规Y系列电机同机座号的中心高保持一致，可直接替换原有老旧设备上的同规格减速电机，无需改动安装底座的加工尺寸，适配设备技改时的快速替换需求。壳体表面的涂装采用环氧类工业漆，耐普通油污、弱酸弱碱飞溅，适合在机加工车间、食品包装车间等常规工业环境长期使用，不会因日常的清洗剂擦拭、少量切削液飞溅导致漆面脱落锈蚀。
