户用分布式光伏组件太阳能电池板结构

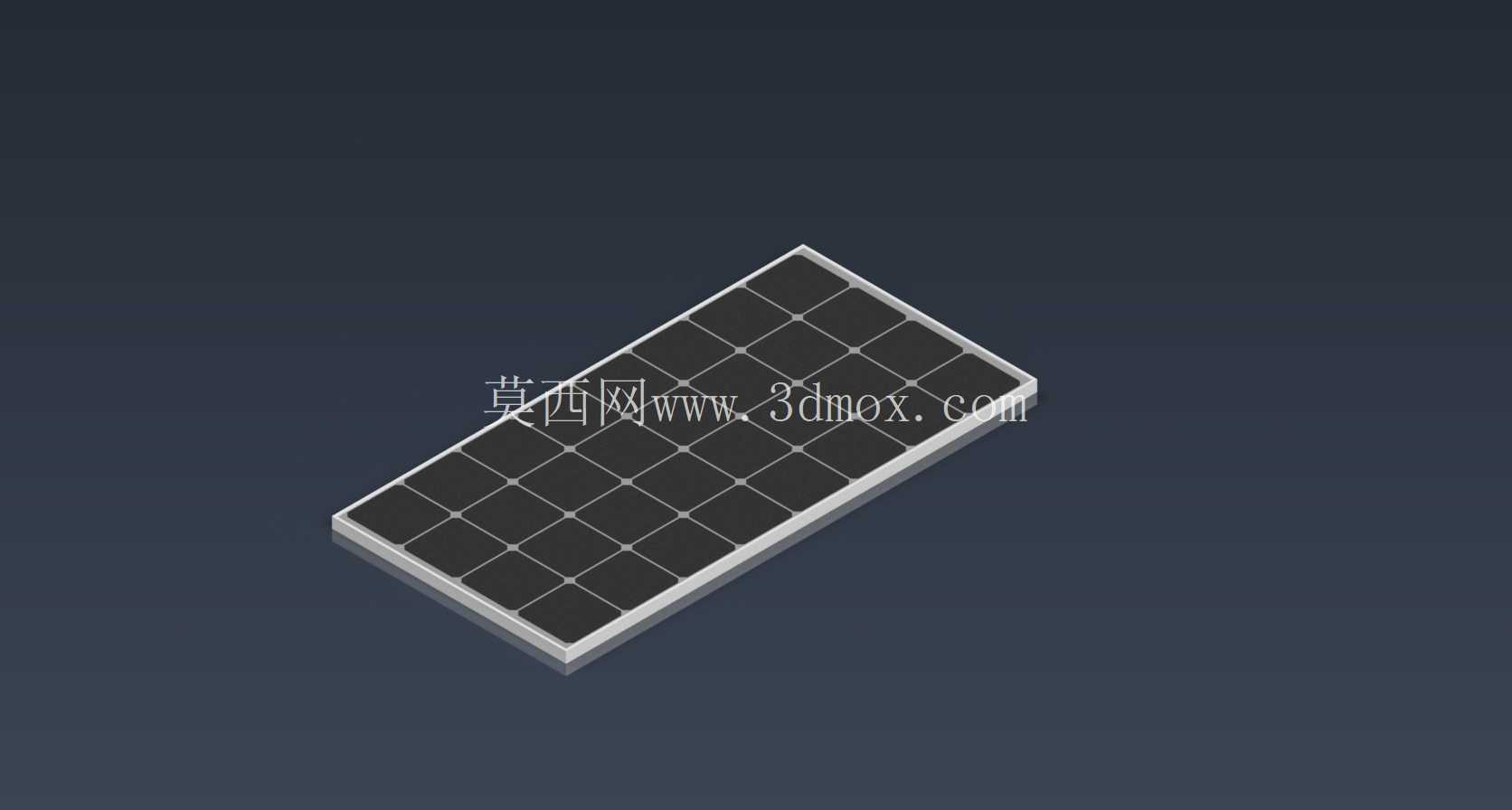

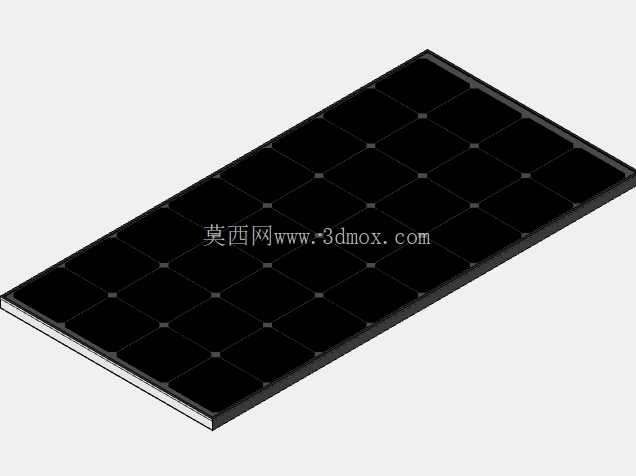

　　从结构设计逻辑来看，电池片采用规整的矩阵式排布，单片电池片之间通过汇流条实现串并联连接，表层覆盖高透低铁钢化玻璃，透光率可达91%以上，同时具备抗冰雹冲击、耐紫外线老化的性能；中间层采用EVA胶膜完成电池片与玻璃、背板的粘结封装，背板选用耐候性TPT材质，阻隔水汽渗透，避免电池片长期在户外环境下出现氧化、电极腐蚀问题。在实际应用中，这类组件可根据安装场景的可用面积调整串并联数量，单块组件的安装边界预留了标准的接地孔位与安装孔距，可适配固定式倾角支架、跟踪式支架以及建筑一体化光伏安装结构，安装时无需额外定制转接件，通用互换性较强。在分布式光伏电站、户用离网供电系统、户外便携供电设备、通讯基站后备电源等场景中，太阳能电池板是核心的光电转换载体，其结构设计的合理性直接决定发电效率、安装适配性与长期运行可靠性。这款太阳能电池板采用常规晶硅组件的层压封装结构，整体为矩形薄板式构型，边框采用阳极氧化铝合金材质，既保证整体结构刚度，抵御户外风沙、积雪荷载带来的形变，也能通过边框的安装卡槽适配不同类型的支架固定方式。针对不同使用场景的适配性，设计阶段充分考虑了户外运行的环境耐受要求，边框的拼接处采用密封胶填充，达到IP65以上的防护等级，可在-40℃到85℃的环境温度区间内正常工作，应对降雨、凝露、盐雾等复杂户外工况。从功能实现层面，组件的核心作用是将入射太阳光的光子能量通过光伏效应转化为直流电能，矩阵排布的电池片可最大化利用受光面积，减少局部阴影带来的发电损失，边框的导角设计避免安装过程中出现尖锐边角划伤，同时降低风阻对组件的拉扯力。

　　在结构细节处理上，组件背面预留了标准的接线盒安装位，接线盒内置旁路二极管，当局部电池片被遮挡出现热斑效应时，二极管可自动导通旁路，避免局部过热导致组件烧毁，接线盒的出线端采用防水公母接头，可快速实现多块组件之间的串并联接线，减少现场施工的接线工作量。对于结构设计从业者而言，建模过程中需要重点关注各层结构的厚度配合：表层钢化玻璃厚度通常为3.2mm，EVA胶膜每层厚度0.5mm，电池片厚度0.2mm左右，铝合金边框的截面尺寸需匹配层压后的组件总厚度，保证边框与层压件之间的密封胶填充均匀，无装配间隙。

　　安装孔位的设计需符合通用光伏支架的安装规范，孔位中心距边框边缘的距离控制在合理范围，避免安装时螺栓紧固力导致边框变形，同时预留足够的接地连接位置，满足电气安全要求。在离网供电系统应用中，这类组件可与储能蓄电池、充放电控制器搭配，为无电网覆盖的山区、牧区、野外作业站点提供稳定的电力供应；在并网光伏系统中，多块组件串联形成组串后接入逆变器，将直流电转化为工频交流电并入公共电网。设计过程中还需考虑组件的载荷承受能力，边框的截面惯性矩需满足正面承受5400Pa风压、背面承受2400Pa风压的结构强度要求，确保在大风、暴雪天气下组件不会出现形变、碎裂问题。

　　电池片之间的串并联间距需均匀一致，既避免间距过大浪费受光面积，也防止间距过小导致层压过程中出现电池片隐裂、汇流条短路问题。表层玻璃的压花设计可减少太阳光的镜面反射，提升入射光的利用率，背板的白色反光层可将穿过电池片间隙的光线反射回电池片，进一步提升组件的整体发电效率。对于三维建模工作而言，还原这类组件结构时，无需过度细化单片电池片的微观结构，重点保证整体外形尺寸、边框截面、安装孔位、接线盒位置的准确性，即可满足光伏系统布局设计、支架结构匹配、安装施工模拟的使用需求。在实际工程选型中，这类标准化尺寸的组件可适配绝大多数民用、商用光伏项目的安装要求，无需开模定制，可有效降低项目的采购与施工成本，组件的整体厚度控制在35mm到40mm之间，重量控制在每平方米12kg左右，降低安装过程中的人工搬运难度，也减少支架的承重荷载要求。
