海上平台测试分离器拆除吊装工装设计

这套吊装方案对应的三维设计，核心针对海上油气生产平台上部模块的停产检修场景，解决在役测试分离器拆除移出的作业痛点。海上平台上部组块的管线排布密集、钢结构层间净空受限，常规吊装方案很难在不破坏周边原有管线、平台护栏及附属结构的前提下完成重型分离器的移出作业，设计阶段首先要完成作业边界的全尺寸校核，把平台现有层间高度、周边管线的最小安全距离、甲板承载负荷、现有吊点的额定载荷全部纳入建模基准，避免吊装过程中出现索具刮碰管线、载荷超出平台结构限值的问题。

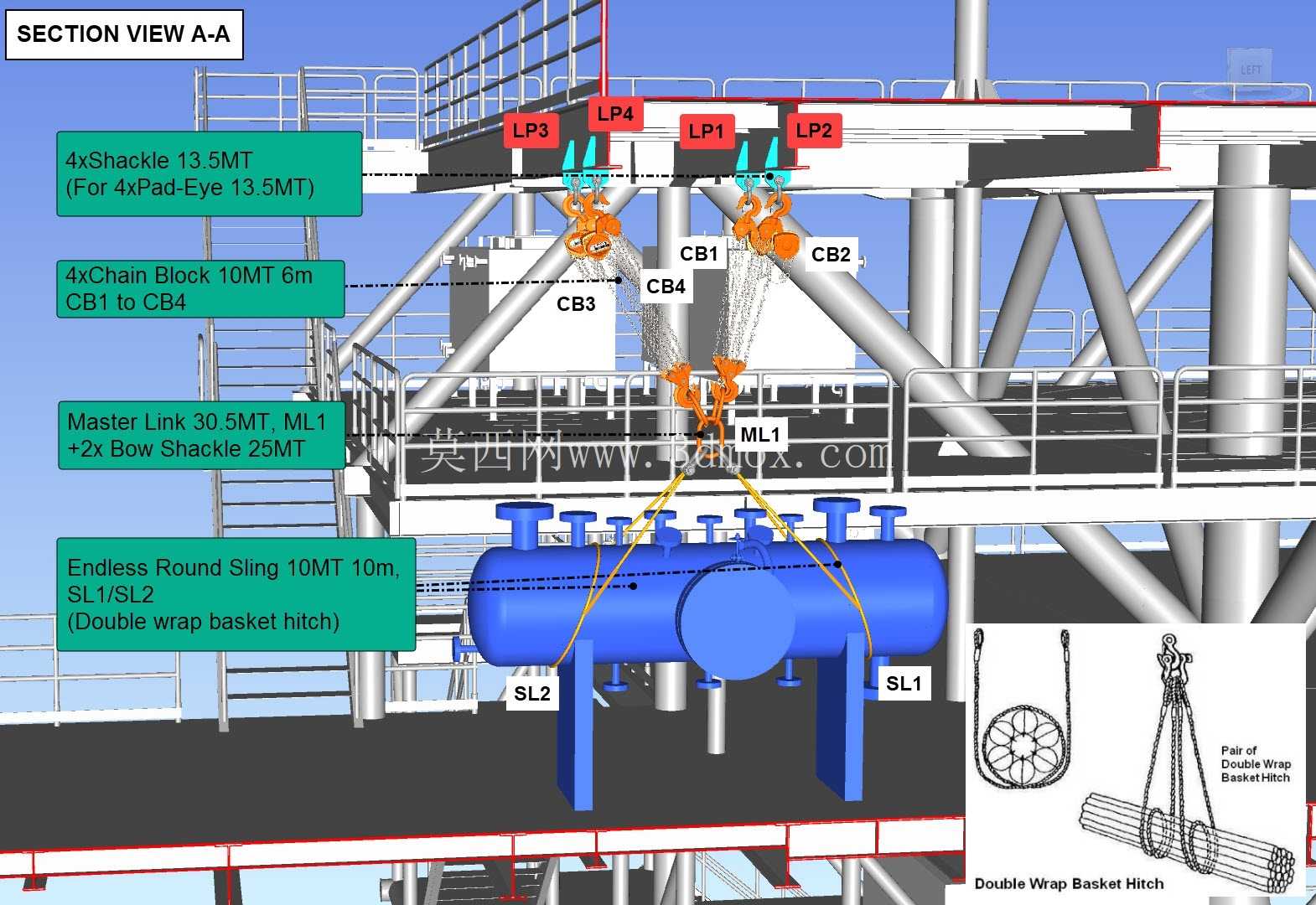

整套吊装系统的载荷匹配完全围绕16.25吨的分离器本体重量展开，所有受力部件的选型都预留了足够的安全系数：上层平台预设的4个13.5吨级卸扣连接点，对应匹配4根10吨额定载荷、6米作业长度的手拉葫芦，通过葫芦的长度调节可以精准控制分离器起吊过程中的水平度，避免单侧受力过大导致索具过载或设备倾斜碰撞周边结构。分离器本体的绑扎采用10吨级环形吊带，双绕套结的绑扎方式可以避免吊带与设备筒体棱角处的剪切损伤，同时保证起吊过程中设备不会出现轴向滑移。主吊点位置的30.5吨级主连接环搭配25吨级弓形卸扣，作为整个吊装系统的核心受力枢纽，把下层吊带、手拉葫芦的载荷均匀传递到上层平台的四个吊点上，避免单个吊点载荷超出设计限值。

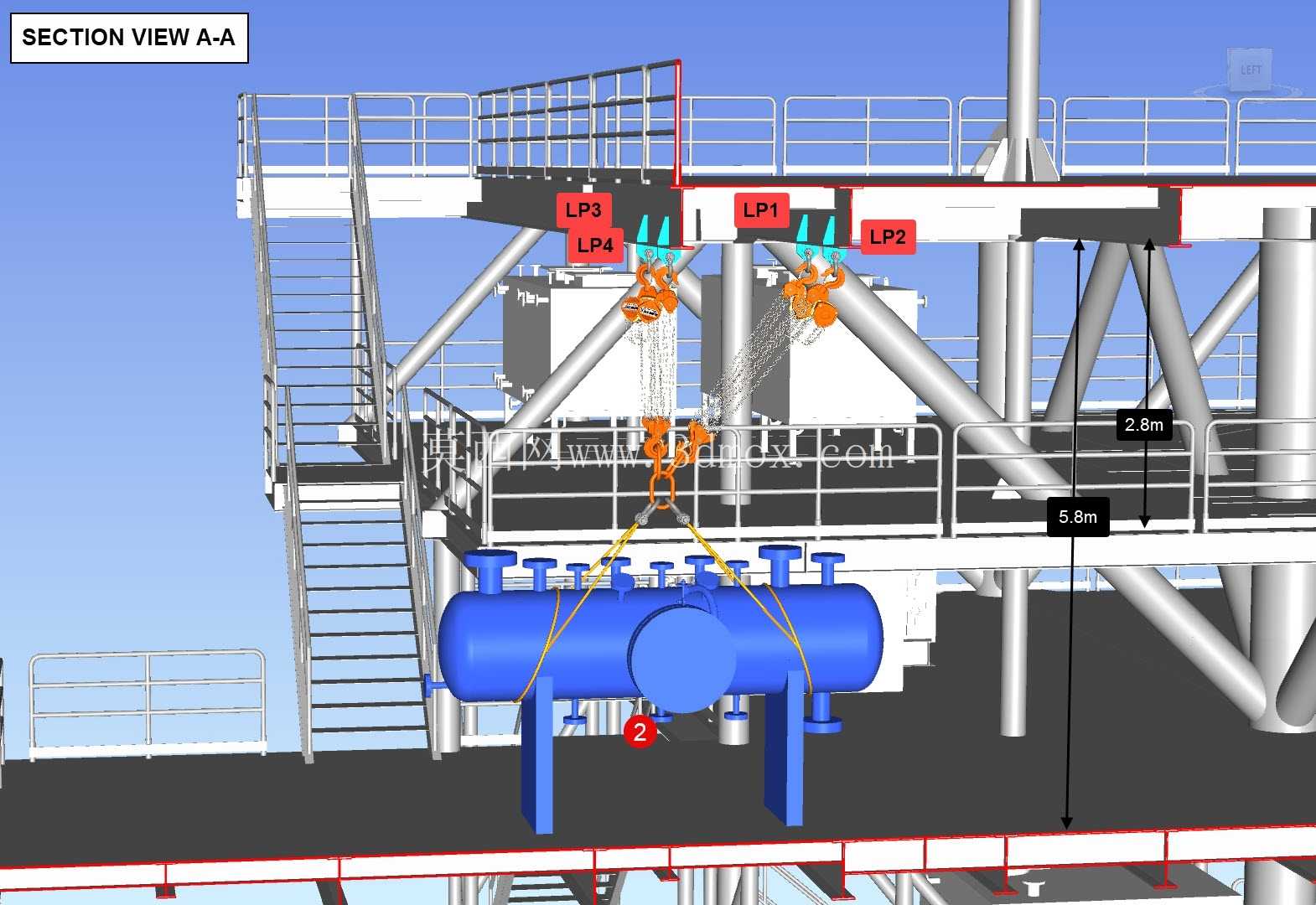

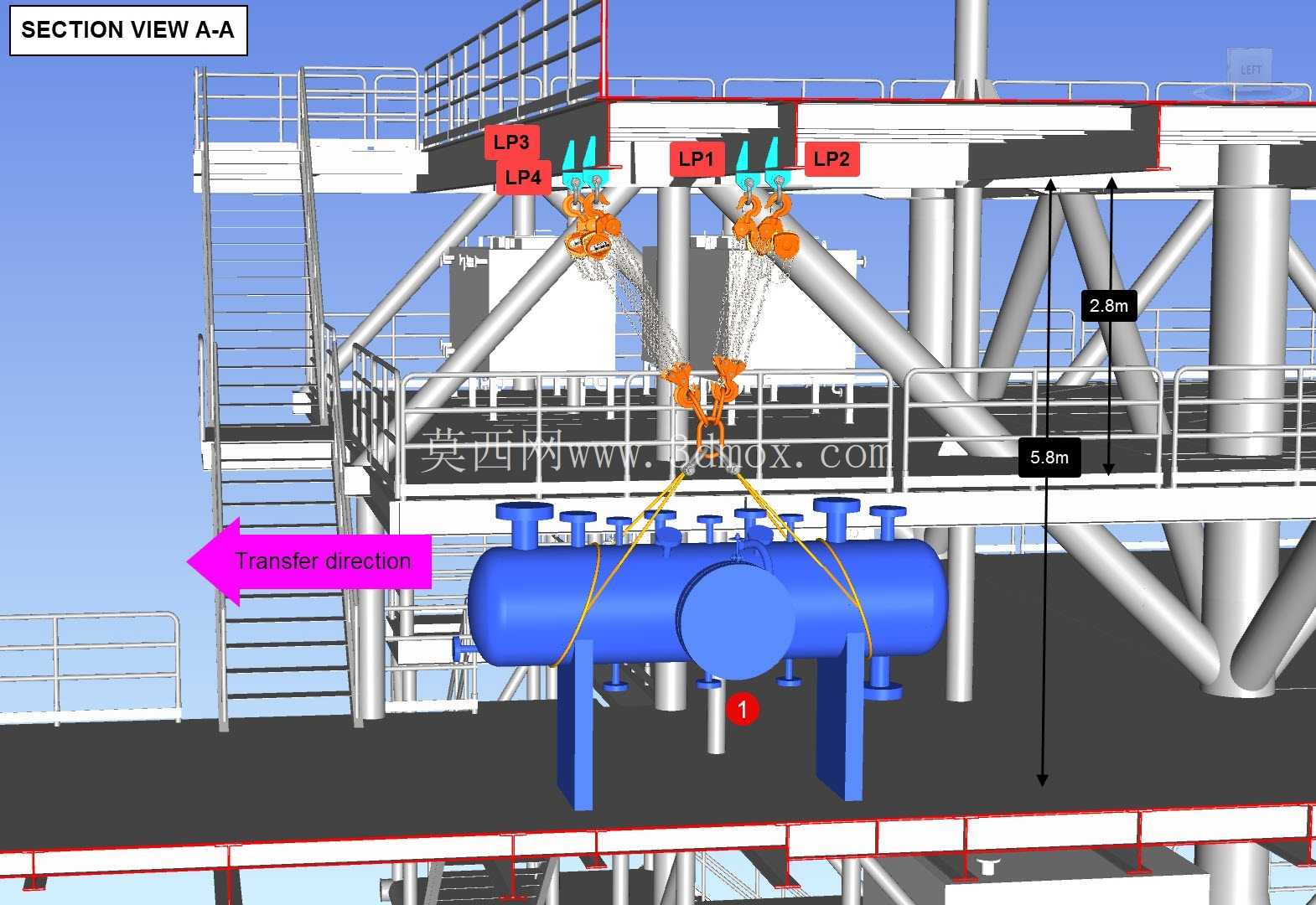

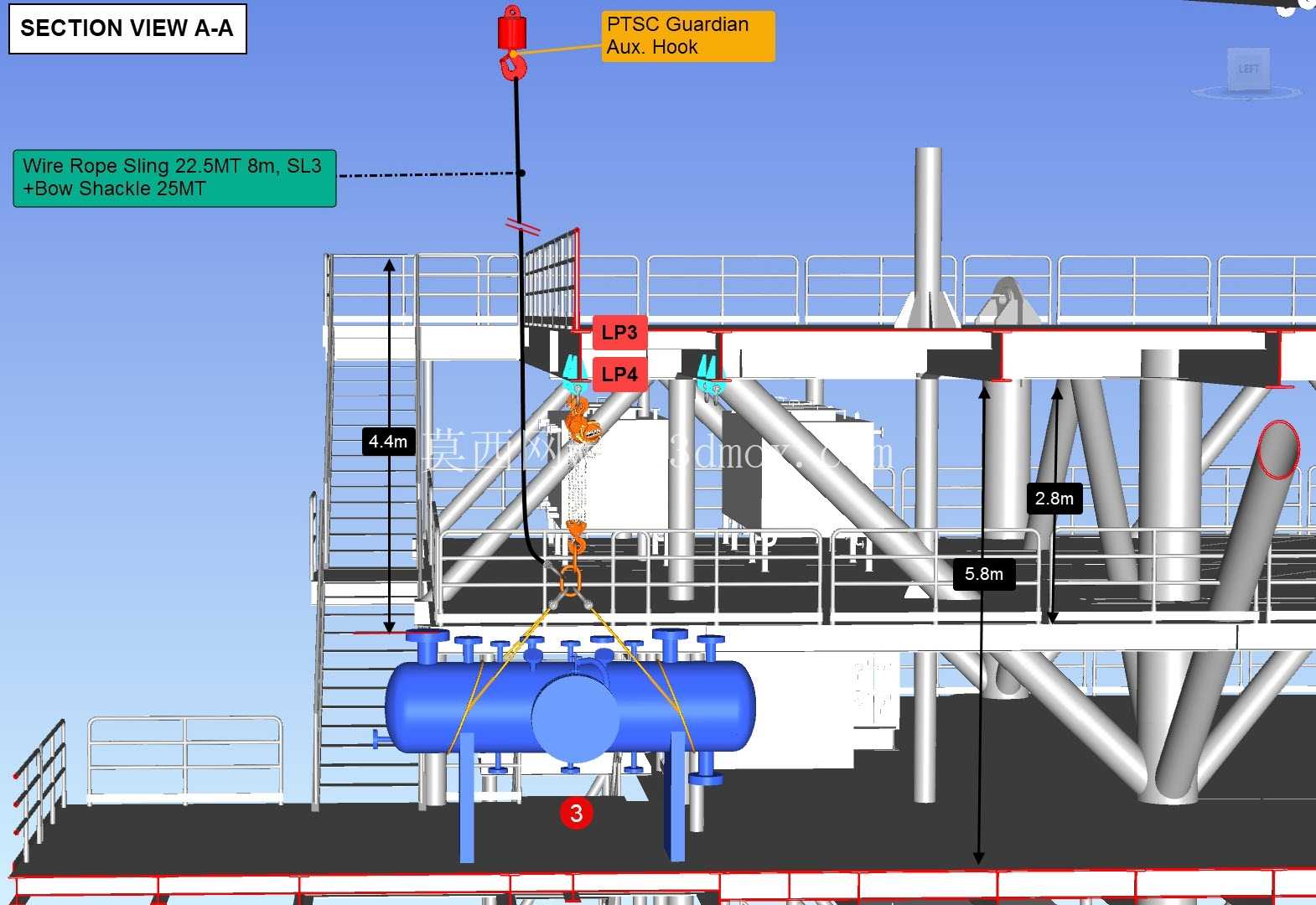

设计过程中优先做了干涉校验，在三维环境里模拟整个起吊、平移、移出的全流程路径，把每一段移动路径上的周边结构、管线、护栏都做了碰撞检测，针对容易出现刮碰的位置提前调整索具的悬挂角度、手拉葫芦的初始长度，甚至对局部临时拆除的护栏段做了明确的位置标注，确保现场作业时不需要额外做大规模的结构拆除就能完成设备移出。分离器本体的鞍座支撑位置也做了针对性的受力校核，起吊过程中吊带的绑扎位置刚好避开设备上的阀门、仪表接口等薄弱部件，避免起吊受力导致设备附件变形损坏。

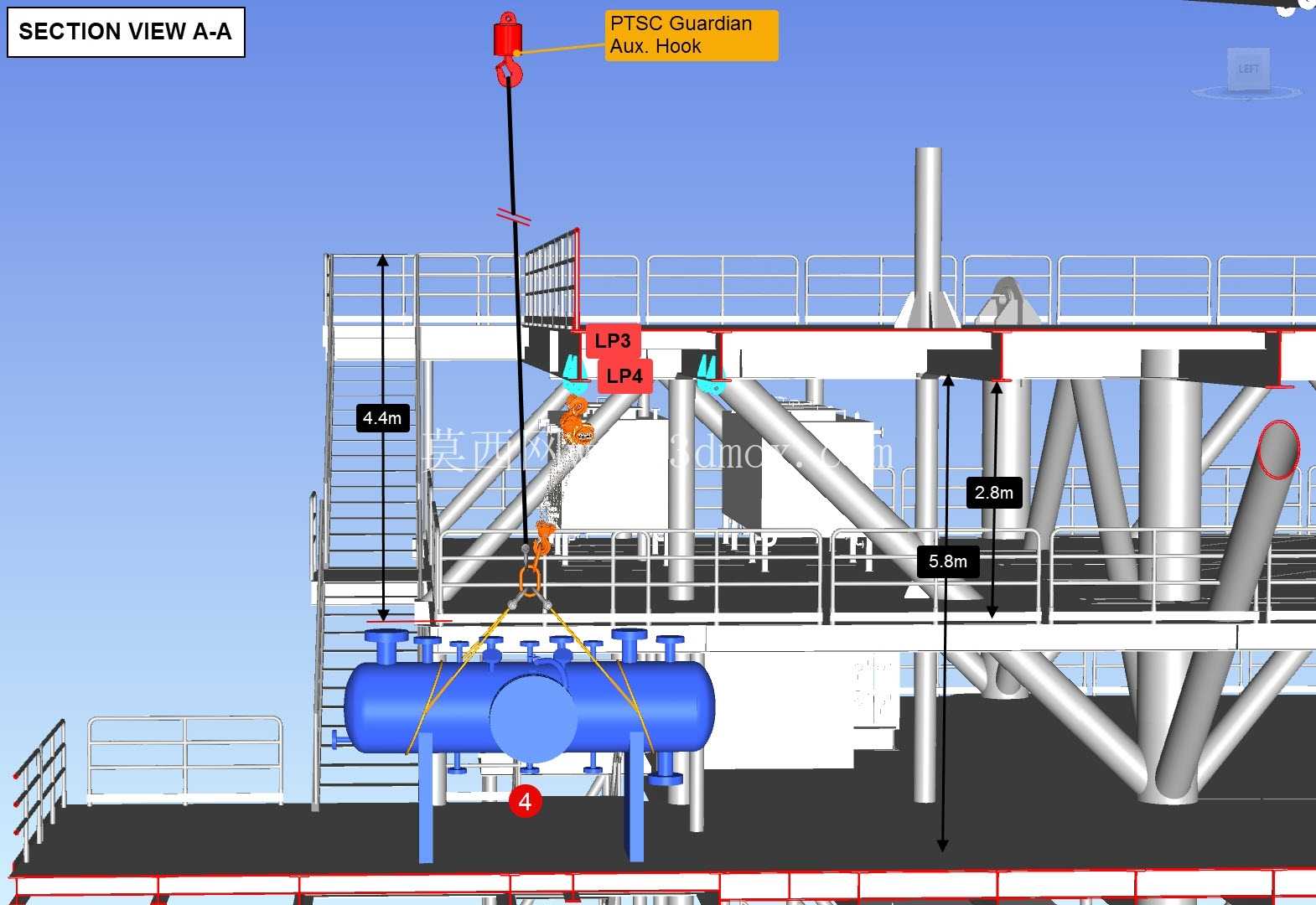

从安装边界来看，整套吊装工装完全依托平台现有结构设置吊点，不需要额外在平台甲板或钢结构上焊接临时吊耳，减少了海上动火作业的风险，也降低了检修后的结构修复工作量。索具的排布充分考虑了作业人员的操作空间，每个手拉葫芦的操作位置都预留了足够的站立操作空间，作业人员不需要探身到临边位置就能完成葫芦的张紧、调节操作，符合海上作业的安全规范。截面视图的标注方式把每一层索具的连接关系、对应载荷参数都做了清晰呈现，现场作业人员可以直接对照三维模型完成索具的挂接、检查，不需要反复核对二维图纸的标高、位置关系，大幅降低现场作业的出错概率。

针对海上作业的晃动特性，整套索具的连接都采用了防脱设计，所有卸扣都带保险销，吊带与设备接触的位置都加设了护角，避免平台晃动导致索具移位、磨损。起吊路径的设计还考虑了平台吊机的作业覆盖范围，分离器移出原安装位置后的落点刚好在平台吊机的额定作业半径内，不需要额外布置临时吊装设备就能完成后续的设备转运，整套方案从吊点设置、索具选型到路径规划，完全贴合海上平台检修作业的实际工况，所有设计参数都经过受力校核与干涉验证，能够直接指导现场吊装作业实施。
