内燃机动力传递用多拐曲轴结构

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1139981
  • 内燃机动力传递用多拐曲轴结构

在内燃机整机结构中,曲轴是承担动力转换与输出的核心承载部件,其结构设计直接决定整机的动力输出平顺性、运行可靠性与服役寿命,广泛应用于车用汽油机、柴油机、小型通用内燃机、工程机械动力单元等场景中。从实际功能逻辑来看,曲轴的核心作用是承接活塞连杆组传递来的往复冲击力,将活塞的直线往复运动转化为绕自身轴线的旋转扭矩,一方面向外输出动力驱动整车行走或配套作业装置运转,另一方面通过前端轮系驱动配气机构、冷却水泵、机油泵、发电机等内燃机附属系统工作,是整个动力单元的动力输出枢纽。

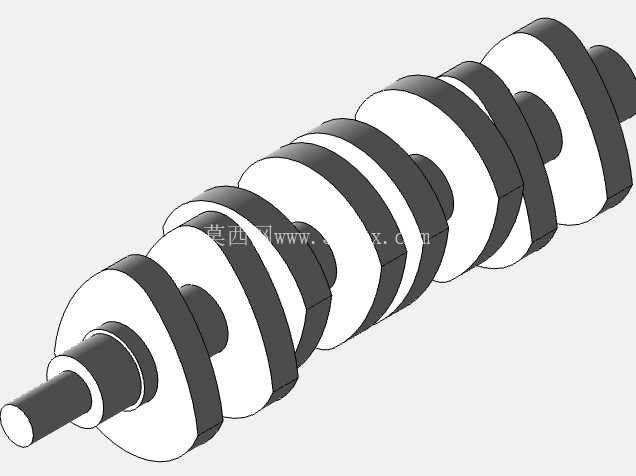

从结构设计思路来看,这款多拐曲轴采用整体式锻造结构设计,沿轴向依次布置前端轴、多个曲柄销、主轴颈、平衡块与后端输出法兰,各曲柄销之间按照内燃机的点火间隔角错开固定相位,保证各缸做功冲程的冲击力能够均匀交替作用在曲轴上,避免动力输出出现明显的扭矩波动。主轴颈作为曲轴的旋转支撑部位,与缸体主轴承座配合安装,设计时需要严格控制各主轴颈的同轴度公差,保证曲轴高速旋转时的圆跳动量在允许范围内,减少轴瓦的偏磨风险。曲柄销是连接连杆大头的部位,其轴线与主轴颈轴线存在固定偏心距,这个偏心距决定了活塞的行程长度,直接关联内燃机的排量参数,设计时需要根据目标排量、压缩比参数反复校核偏心距尺寸,同时保证曲柄销与主轴颈之间的过渡圆角足够大,减少应力集中带来的断裂风险。

平衡块的设计是曲轴结构设计的关键环节,每个曲柄臂对应位置布置的平衡块,用于抵消曲柄销、连杆大头旋转时产生的离心惯性力,以及活塞往复运动产生的一阶、二阶往复惯性力,平衡块的形状、质心位置与重量需要经过严格的动平衡计算,保证曲轴在额定转速区间运行时不会产生过大的振动,降低整机的NVH水平,避免振动传递到缸体引发附属部件松动、密封失效等问题。曲轴前端设计有键槽与螺纹结构,用于安装正时齿轮、皮带轮、启动爪等部件,后端的输出法兰通过螺栓与飞轮连接,法兰端的定位止口需要与飞轮定位孔严格配合,保证飞轮与曲轴的同轴度,避免飞轮旋转时出现端面跳动影响离合器的正常接合。

从安装边界尺寸来看,这款曲轴的轴向总长度需要匹配对应缸体的曲轴箱轴向空间,各主轴颈的直径尺寸需要适配标准轴瓦的规格,曲柄销的直径需要匹配连杆大头瓦的安装尺寸,轴向定位通常设置在中间主轴颈位置,通过止推片限制曲轴的轴向窜动量,窜动量控制在合理的工程公差范围内,既避免曲轴受热膨胀后卡滞,也防止轴向窜动过大导致活塞偏缸、齿轮啮合异常等问题。在实际建模过程中,需要重点关注各轴颈的表面粗糙度要求、过渡圆角的尺寸参数、润滑油道的走向设计——曲轴内部设计有贯通的润滑油道,将主油道的压力机油输送到各主轴颈与曲柄销的摩擦表面,为轴瓦提供润滑与冷却,油道的孔径、转角位置需要避免出现锐角,减少机油流动阻力,同时防止应力集中。

在实际工程应用中,曲轴的服役工况十分恶劣,需要持续承受交变的冲击载荷与扭矩载荷,因此建模时需要充分考虑结构的强度冗余,对曲柄臂与轴颈连接的位置做结构强度仿真校核,确保在最大爆发压力工况下不会出现塑性变形或疲劳断裂。不同缸数的内燃机对应不同的曲柄拐数与相位角,这款四拐曲轴适配直列四缸内燃机,各曲柄销相位角相差180度,能够保证点火间隔均匀,动力输出平顺,是目前车用内燃机应用最广泛的曲轴结构形式。在装配环节,曲轴的轴向间隙、径向间隙都需要按照工艺要求严格调整,间隙过大会导致机油压力过低、振动异响,间隙过小则会出现轴瓦烧蚀、曲轴抱死的严重故障,因此三维建模时需要充分考虑各配合面的公差带设置,为后续的加工、装配环节提供准确的尺寸依据。
