内燃机连杆组件结构三维设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1191628

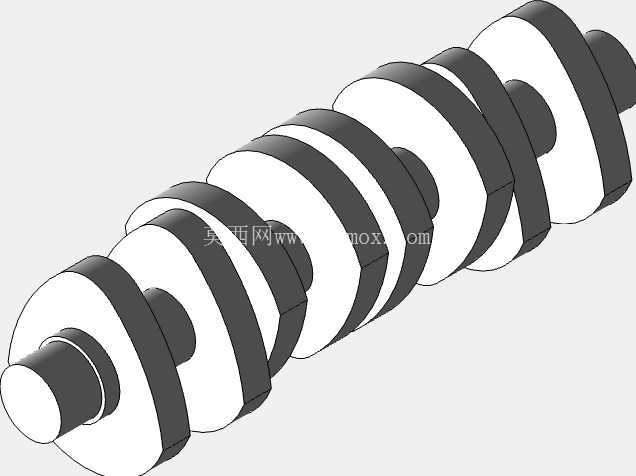

  • 内燃机连杆组件结构三维设计

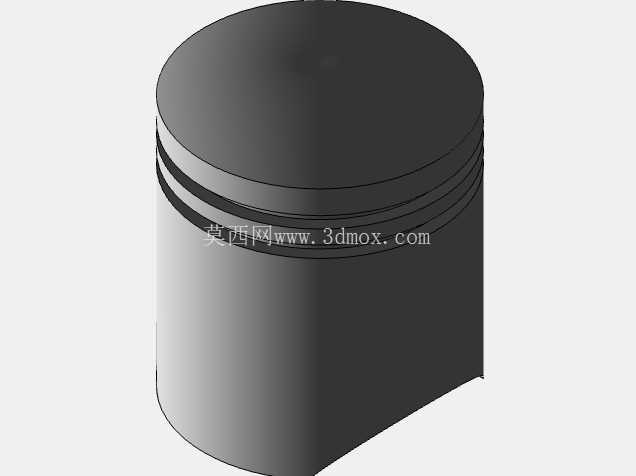

  • 内燃机连杆组件结构三维设计

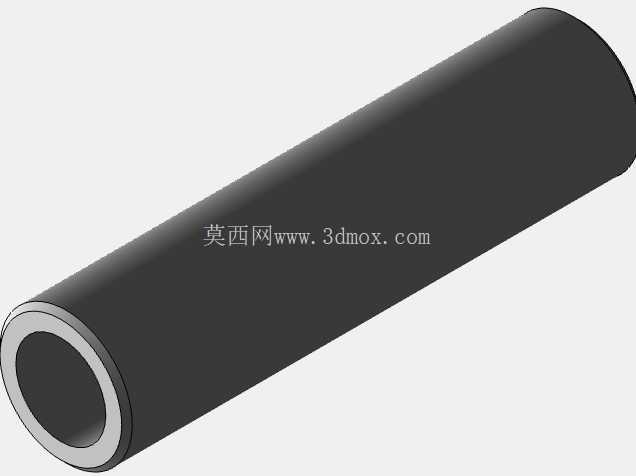

  • 内燃机连杆组件结构三维设计
  • 内燃机连杆组件结构三维设计

  在往复式内燃机的动力传递链路里,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力总成的运行可靠性、疲劳寿命与NVH表现。日常做动力总成结构校核时,这类连杆的三维建模需要优先匹配整机的缸径行程参数,先确定大小端的中心距,这个尺寸直接关联活塞的运动行程与曲轴的回转半径,建模时要严格控制中心距的公差带,避免装配后出现活塞撞顶或者压缩比偏差超标的问题。

  从结构细节来看,该连杆采用了传统的分体式大端设计,大端孔用于匹配曲轴的连杆轴颈,剖分面采用平切口结构,加工时需要保证剖分面的平面度与定位精度,避免轴瓦装配后出现圆度超差引发的烧瓦故障;小端为整体式通孔结构,用于压装活塞销衬套,衬套与活塞销的配合间隙需要根据热膨胀量预留合理范围,冷态下的过盈量要保证衬套不随活塞销转动,热态下又能形成稳定的润滑油膜。杆身部分采用了工字形截面设计,这种截面形式能在保证结构强度、刚度的前提下最大限度降低构件自身重量,减少往复运动的惯性力,对于高转速内燃机而言,连杆的轻量化设计能有效降低曲轴的动平衡校正难度,同时减小主轴承座的冲击载荷。

  杆身一侧设计有贯通的润滑油道,这个油道负责将大端轴瓦处的压力机油引导至小端衬套位置,为活塞销与衬套的摩擦副提供持续润滑,建模时需要保证油道的孔径与走向符合润滑系统的流量要求,避免出现油道弯折过多引发的机油压力损失过大问题。大端的两个螺栓安装孔位置度需要严格控制,螺栓预紧力的施加要按照对角分步的工艺要求执行,避免大端盖出现翘曲变形,导致轴瓦夹持力不均引发的轴瓦偏磨。从安装边界来看,小端的外径尺寸需要避让活塞内腔的销座凸台,避免活塞运动到上止点时出现运动干涉;大端的回转外径需要与曲轴箱的内部型腔预留足够的安全间隙,尤其是曲轴做动平衡后的最大回转轨迹,要保证连杆大端在全行程内不会与缸体、曲轴平衡块发生碰撞。

  在实际工程应用中,这类连杆除了用于传统的车用汽油机、柴油机,也可通用在小型通用动力机械、发电机组动力、农用机械动力的曲柄连杆机构中,不同应用场景下需要调整的参数主要集中在杆身强度、大小端轴孔直径、中心距这几个核心维度,比如高负荷的柴油机连杆会适当加大杆身的截面厚度,提升大端螺栓的规格等级,而小型通用汽油机的连杆则会进一步做轻量化处理,甚至采用铝合金材质降低往复惯性力。建模过程中需要重点关注各个圆角过渡区域的设计,尤其是杆身与大小端衔接的位置,不能出现直角突变结构,避免应力集中引发的疲劳断裂,这类位置的圆角半径一般要根据杆身截面尺寸做匹配,通常不小于杆身壁厚的1/5。另外大端轴瓦的安装定位槽、小端衬套的油孔位置都需要在建模时提前预留,避免后续装配时出现油孔错位导致的润滑失效。做运动仿真校核时,需要将连杆与活塞、曲轴的装配约束设置准确,模拟全转速区间内的运动轨迹,检查各个极限位置的间隙是否符合设计要求,尤其是活塞在上止点换向时,连杆小端的摆动角度是否在活塞销座的允许范围内,避免出现侧压力过大引发的活塞敲缸问题。
