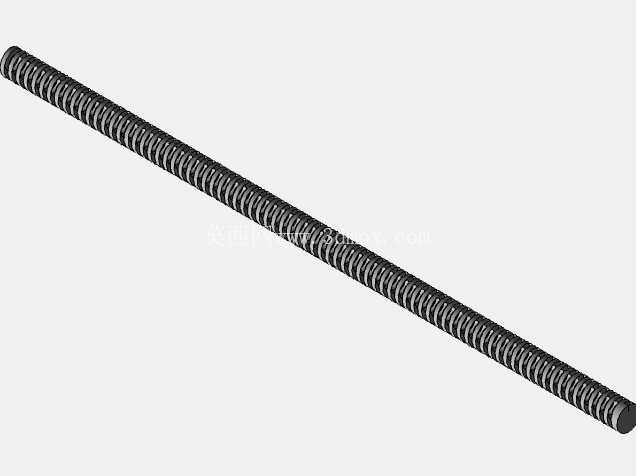

12毫米可扩展精密传动导螺杆

在做小型数控设备的直线轴选型时，很多工程师都会纠结传动件的适配性——既要保证传动精度，又要控制安装空间，还要兼顾后续的行程扩展需求，这款12毫米直径的导螺杆就是针对这类场景设计的传动元件。从实际应用场景来看，这类导螺杆的覆盖范围很广，小型桌面级3D打印机的Z轴升降结构、桌面数控铣床的进给轴、轻载自动化点胶设备的直线位移模组、教学类机械实训平台的传动单元，甚至是小型摄影滑轨的电动驱动结构，都能看到这类规格导螺杆的应用。它的核心功能是把伺服或者步进电机输出的旋转运动，平稳转换成高精度的直线位移，和同规格的光轴传动、同步带传动相比，导螺杆的传动刚性更好，反向间隙更容易控制，不需要额外增加张紧结构就能维持稳定的传动比，在低速进给的场景下不会出现同步带的弹性蠕变问题。

从设计思路上来说，这款导螺杆采用了2.5毫米的固定螺距，单头螺纹的设计让导程和螺距保持一致，也就是说电机每旋转一圈，带动的螺母就会直线行进2.5毫米，这个参数是经过多场景验证的：既不会因为螺距太小导致进给速度过慢，拖累设备的整体运行效率，也不会因为螺距过大导致传动分辨率不足，难以实现微米级的进给调整。螺杆的总有效长度设置为320毫米，这个长度是经过安装边界核算的，两端预留了标准的轴承安装位，可以直接适配常用的微型角接触轴承或者深沟球轴承，不需要额外加工轴端结构，端部的轴径公差按照h7级精度控制，和轴承内圈的配合间隙控制在合理范围，既不会因为过盈量太大导致装配困难，也不会因为间隙太大出现传动窜动。

很多做非标设备的工程师都遇到过项目中途需要调整行程的情况，这款导螺杆在设计时就预留了可扩展的结构余量，螺纹段的有效行程可以根据实际安装需求进行适配调整，不需要重新开模制作螺纹滚道，只要调整两端支撑座的安装位置，就能在一定范围内调整有效行程，适配不同的设备框架尺寸。材质方面可以根据实际使用场景选择，普通轻载场景可以选用45号钢调质处理，表面硬度达到HB220-250，足够应对日常的传动磨损；如果是对传动精度和使用寿命要求更高的场景，可以选用轴承钢制作，螺纹表面经过淬火处理后硬度能达到HRC58-62，耐磨性能提升数倍，长期运行也不会因为螺纹磨损出现反向间隙增大的问题。

在安装边界上，这款导螺杆的公称直径为12毫米，配套的螺母外径可以控制在22毫米以内，整个传动副的径向占用空间很小，在设计小型设备的内部结构时，不需要给传动结构预留太大的安装空间，能有效压缩设备的整体体积。和配套的螺母座连接时，螺母采用标准的法兰安装结构，法兰上的安装孔位按照通用标准设置，可以直接和市面上常见的丝杆螺母座适配，不需要单独设计定制连接结构，能大幅缩短结构设计的周期。在实际装配过程中，要注意保证两端支撑轴承的同轴度，同轴度误差控制在0.02毫米以内的话，螺杆运行时的径向跳动就能控制在合理范围，不会出现运行卡顿、噪音过大的问题；如果同轴度偏差太大，不仅会加剧螺纹表面的磨损，还会导致电机的运行负载波动变大，严重时甚至会出现步进电机丢步的问题。

从传动特性来看，这款导螺杆的传动效率可以达到0.8以上，比传统的滑动丝杠效率高出近一倍，电机不需要输出太大的扭矩就能驱动负载运行，能有效降低驱动电机的选型功率，减少设备的整体功耗。在轻载运行的场景下，配合消隙螺母使用，可以把反向间隙控制在0.01毫米以内，完全能够满足小型加工设备、检测设备的精度要求。和滚珠丝杠相比，这款导螺杆的结构更简单，安装维护的难度更低，不需要复杂的滚珠回流结构，在一些对成本比较敏感、负载不大的传动场景下，是性价比非常高的选择。日常维护只需要定期在螺纹表面涂抹润滑脂，就能保证长期运行的顺畅性，不需要像滚珠丝杠那样定期检查滚珠的磨损情况、更换回流部件，后期的维护成本很低。

在做结构校核的时候，要注意核算螺杆的临界转速，320毫米的长度搭配12毫米的直径，两端固定支撑的情况下，临界转速可以达到每分钟上千转，完全能够满足小型设备的进给速度要求，不会出现螺杆共振的问题。如果是采用一端固定一端支撑的安装方式，临界转速会有所降低，这时候就要根据实际的运行转速来核算安全系数，避免运行过程中出现共振导致设备精度下降。另外在选型时还要注意核算螺杆的压杆稳定性，当螺杆承受轴向负载的时候，要保证轴向负载在临界屈曲载荷的1/3以内，避免长期受压出现螺杆弯曲变形的问题，影响设备的传动精度。
