镍钛合金密封生物反应实验装置结构设计

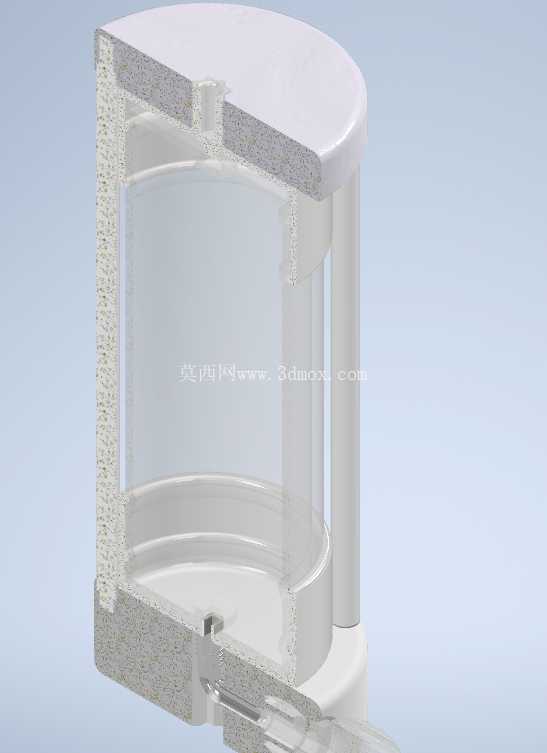

这款密封反应装置的核心设计目标，是适配极端环境下的生物样本培养与材料反应测试需求，整体采用立式圆柱对称结构，从安装边界来看，底部圆形基座预留了与实验台架固定的沉孔位，基座直径略大于筒体外径，可保证放置时的重心稳定，不会因内部介质晃动出现侧翻风险。筒体部分采用透明可视结构设计，侧壁设置三根周向均布的支撑立柱，连接顶部密封端盖与底部基座，既可以为透明筒体提供均匀的周向压紧力，避免密封面受力不均导致的泄漏问题，也不会遮挡筒体内部的观测视野，方便实验人员全程观察内部反应状态。顶部端盖中心预留了标准的介质注入口与采样接口，接口尺寸匹配常规实验室管路规格，可直接对接蠕动泵、气体管路等通用实验设备，无需额外加工转接头。

从实际应用场景出发，该装置可覆盖三类核心实验需求：其一为镍钛合金类密封材料的耐生物腐蚀性能测试，可在筒体内模拟体液环境、微生物附着环境，长时间观测密封件的形变、腐蚀与密封性能衰减情况，为植入类医疗器件的密封结构设计提供实测数据支撑；其二可作为3D打印铝复合骨料的生物相容性反应容器，在可控温、可控压力的密封环境下，观测铝基复合骨修复材料与模拟体液的反应过程，验证材料的降解速率与骨结合适配性；其三可作为新型生物耐受材料的小型反应平台，开展低重力模拟环境、密闭无菌环境下的微生物培养、材料表面生物膜形成实验，匹配航天生物实验的小型化、高密封可靠性要求。

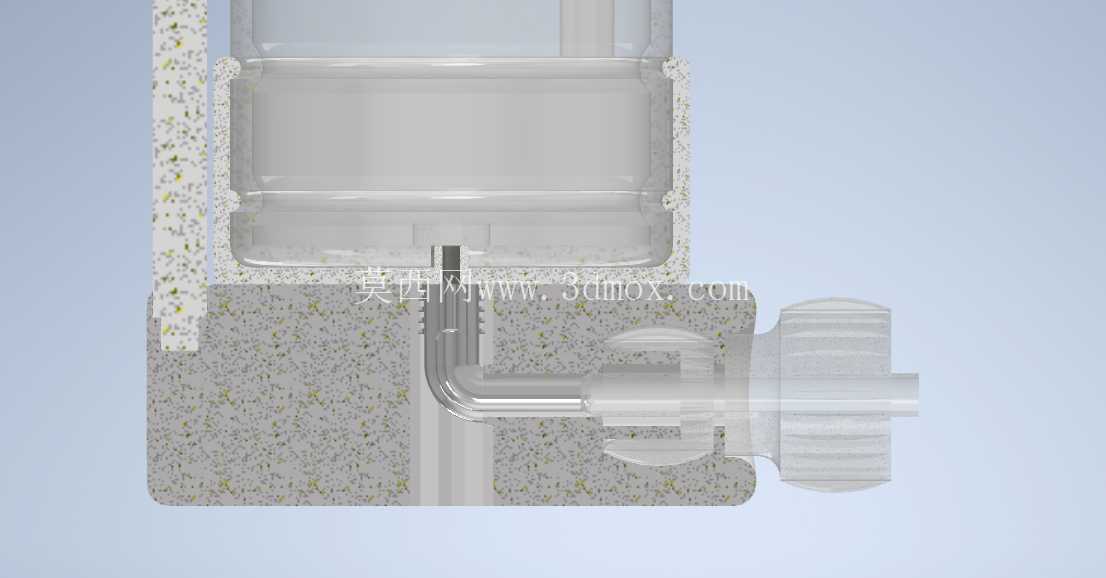

设计过程中重点考量了密封结构的可靠性，顶部端盖与筒体的接触面采用嵌入式密封槽设计，密封槽的宽度与深度经过匹配计算，可适配O型圈与平垫片两种密封形式，满足不同压力等级的实验需求；支撑立柱采用等距分布设计，端盖压紧时可通过调整三根立柱的锁紧力，实现密封面的均匀受压，避免局部应力过大导致的透明筒体开裂问题。筒体的透明材质选型兼顾了耐化学腐蚀与透光观测需求，可耐受常规酸碱试剂、有机培养基的长期侵蚀，同时不会因长期紫外线消毒出现透光率下降的问题。底部基座除了支撑功能外，还预留了介质排放通道，实验结束后可通过底部阀门快速排空内部介质，无需倾倒装置即可完成清洗操作，降低实验操作中的污染风险。

从安装适配性来看，装置整体高度适配常规生物安全柜的内部操作空间，可整体放入安全柜内开展无菌实验，外部轮廓无突出尖锐结构，搬运与安装过程中不会划伤实验台面或防护手套。端盖上的接口均采用标准鲁尔接头规格，可快速对接采样针、管路等耗材，减少实验准备阶段的装配时间。支撑立柱与基座、端盖的连接采用可拆卸设计，可快速拆解完成筒体内部的清洁与密封件更换，维护操作无需专用工具，适配实验室日常高频使用的需求。在结构强度校核阶段，重点对支撑立柱的压杆稳定性、透明筒体的环向拉应力进行了验算，确保在常规实验压力下，结构不会出现失稳或破裂问题，同时端盖的厚度设计兼顾了刚度与重量控制，不会因端盖过重导致筒体受压变形，也不会因刚度不足在压紧过程中出现翘曲影响密封效果。
