基于Genmitsu3018的小型桌面数控雕刻机

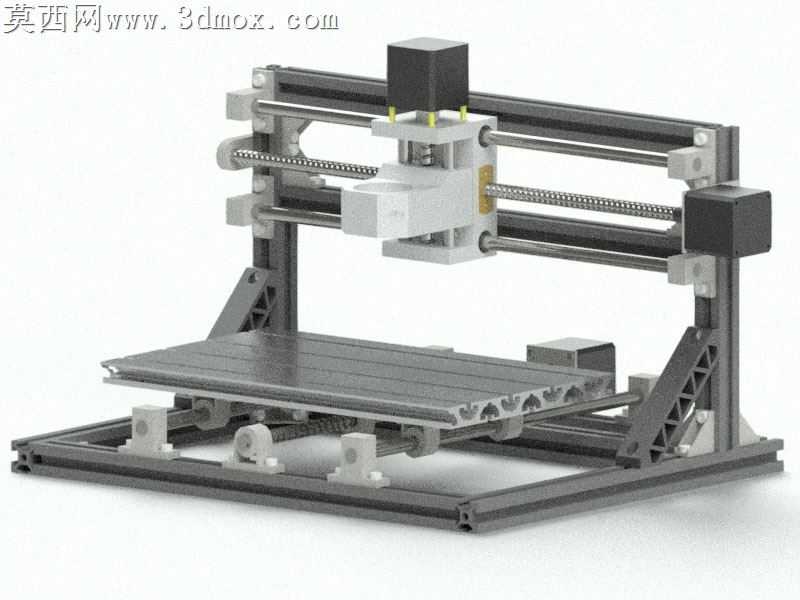

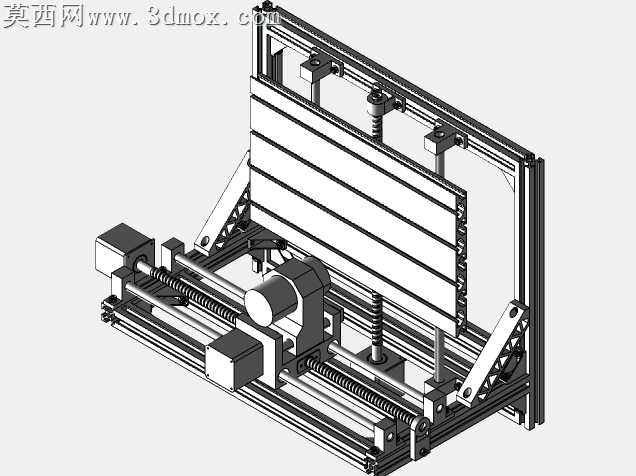

本作品为基于Genmitsu 3018型号开发的小型桌面级数控雕刻机三维建模作品，整体建模过程严格遵循实物的装配逻辑与尺寸比例，完整还原了该款小型数控设备的全部机械结构。建模阶段首先搭建设备的核心支撑框架，采用工业铝型材作为机架主体构件，精准还原铝型材的槽道结构、角码连接位以及三角加强筋的支撑结构，确保框架部分的结构强度表现与实际产品一致，框架底部设置可调式支撑脚座，还原设备的水平调节功能结构。传动系统部分完整复刻了三轴传动的核心结构，X、Y、Z三个运动轴均采用光轴导轨搭配滚珠丝杠的传动组合，精准建模出直线轴承、丝杠螺母、联轴器等核心传动零件的细节，每个运动轴的步进电机安装位、电机固定座结构都按照实际装配关系搭建，清晰呈现动力从步进电机传递到丝杠、带动运动滑台移动的完整传动路径。工作台部分还原了带T型槽的铝型材工作台面结构，台面下方的Y轴传动组件、滑台导向结构都做了精细化建模，清晰展现工件装夹基准面的结构特征。主轴加工单元部分，建模出主轴固定座、主轴安装位以及Z轴滑台的连接结构，还原加工头的升降运动逻辑，走线槽、限位开关安装位等细节结构也逐一还原，确保整体装配关系无干涉。材质渲染阶段，铝型材部件采用哑光银灰色金属材质，还原工业铝型材的表面氧化质感；光轴、丝杠等传动部件采用亮面镀铬金属材质，体现加工件的光洁度；步进电机、角码等部件采用哑光黑或深灰工程材质，区分不同功能部件的视觉表现；塑料结构件采用哑光工程塑料材质，还原3D打印或注塑零件的表面质感。整体渲染采用柔和的工作室光照环境，通过光影层次突出设备的结构层次感，清晰展现各部件的装配位置与空间关系。设计思路上围绕桌面级小型数控设备的轻量化、易装配特点展开，在保证结构完整性的前提下简化了非核心的冗余细节，既完整呈现设备的机械原理，也让模型整体简洁直观，可用于数控设备原理展示、桌面级加工设备的结构参考、相关教学演示场景使用，模型各部件均为独立可编辑的建模实体，可根据需求进行结构拆解、运动仿真演示，清晰展现小型数控雕刻机的三轴运动逻辑与加工运行原理。
