紧凑型多功能台式数控加工设备

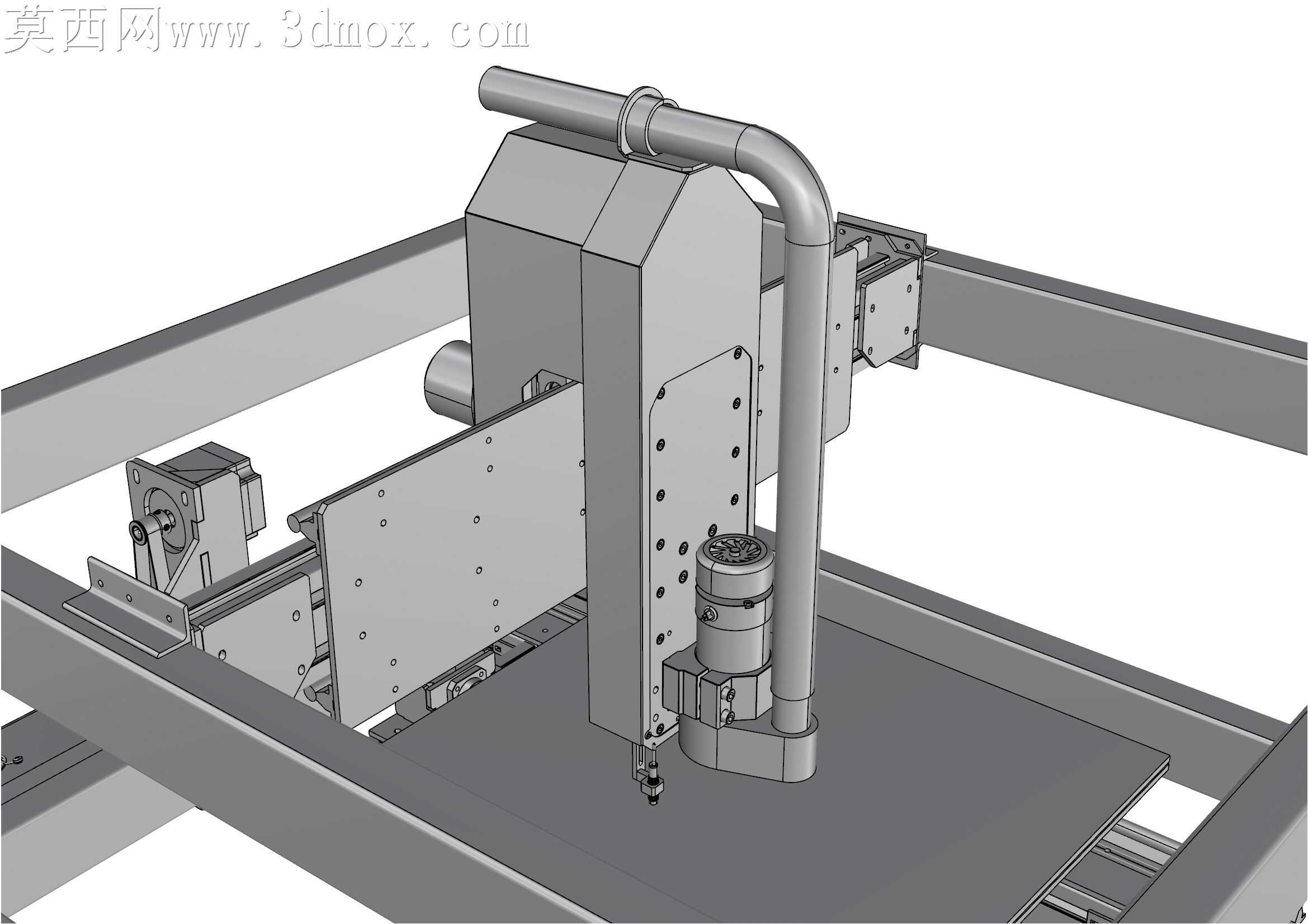

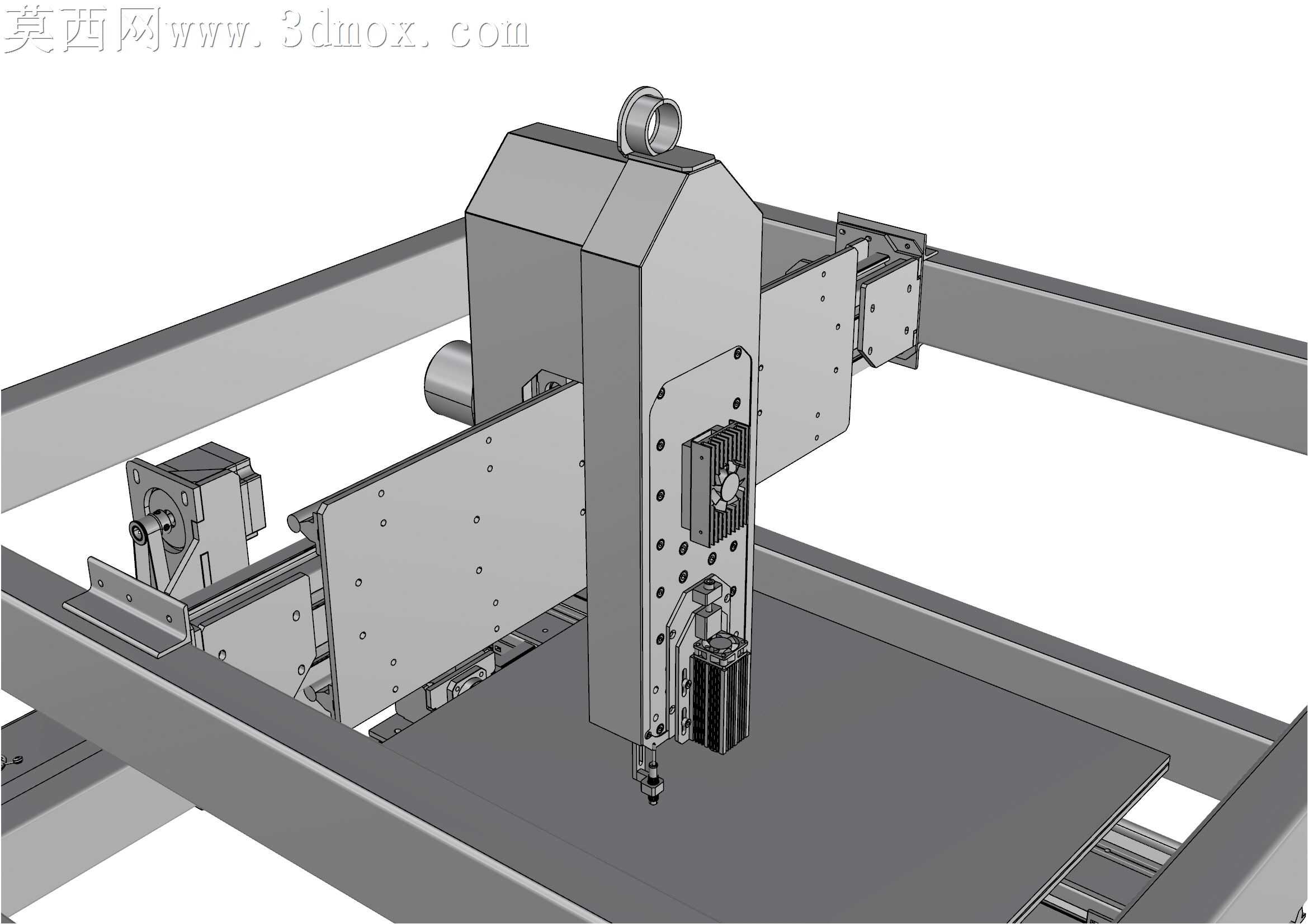

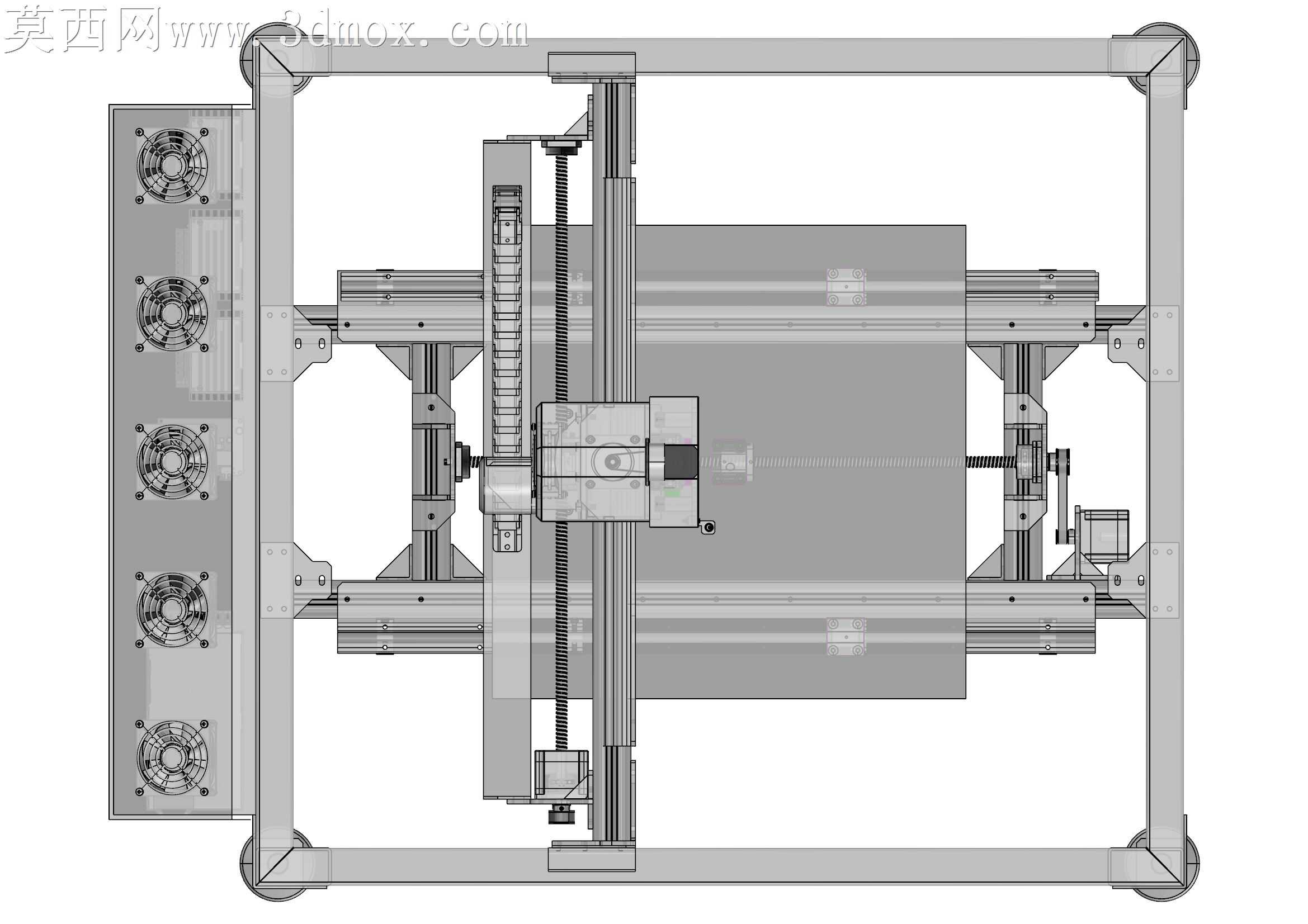

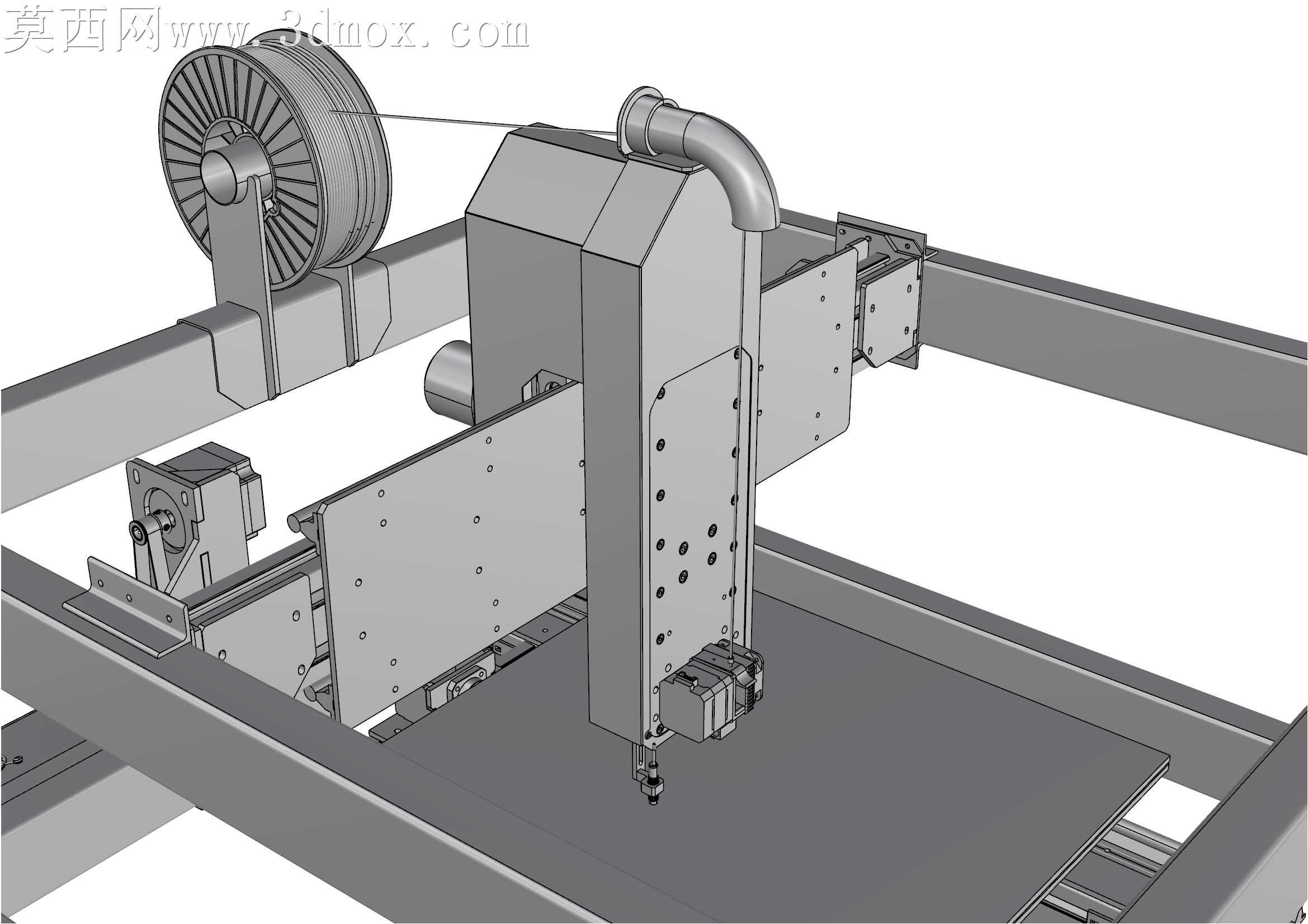

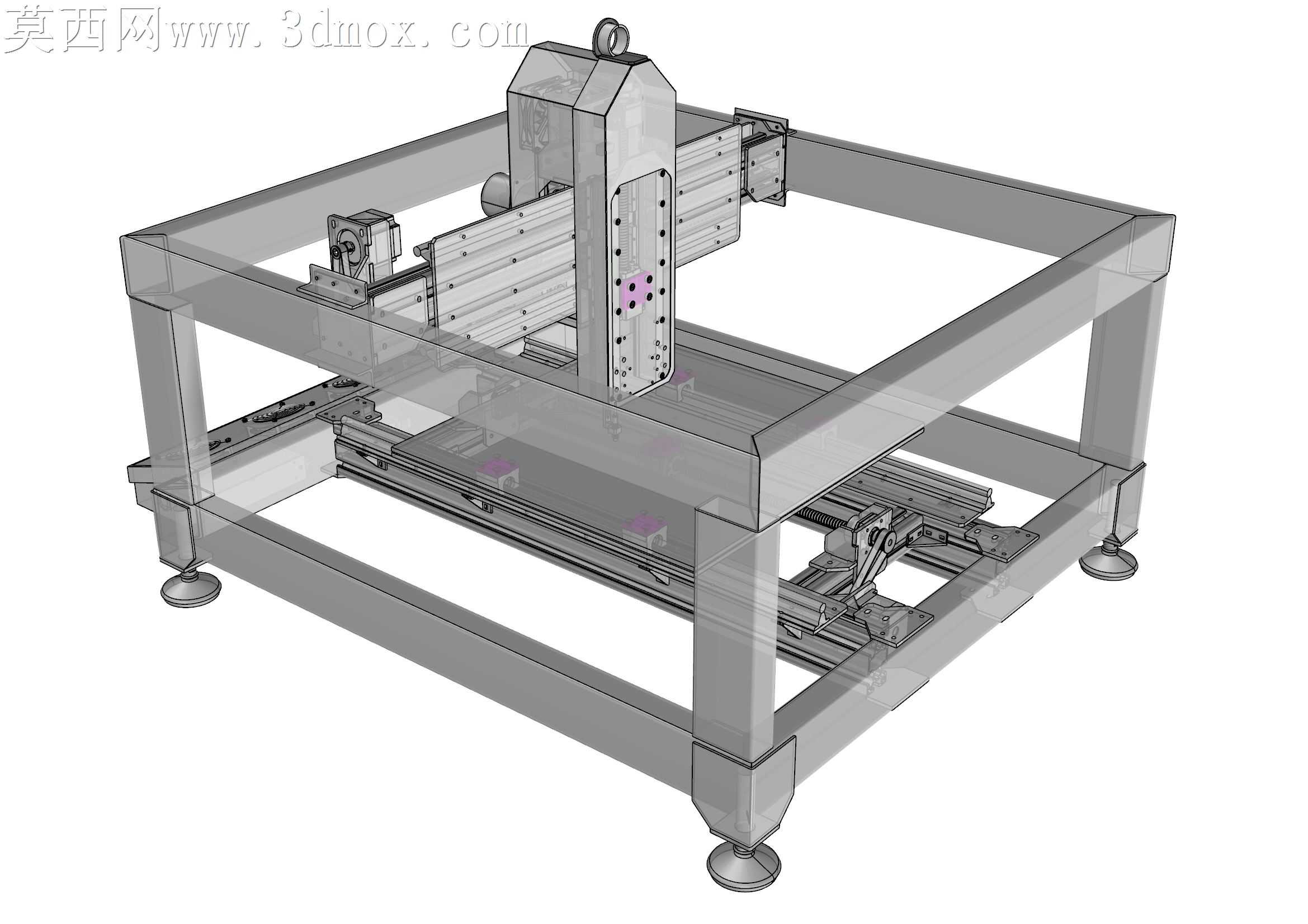

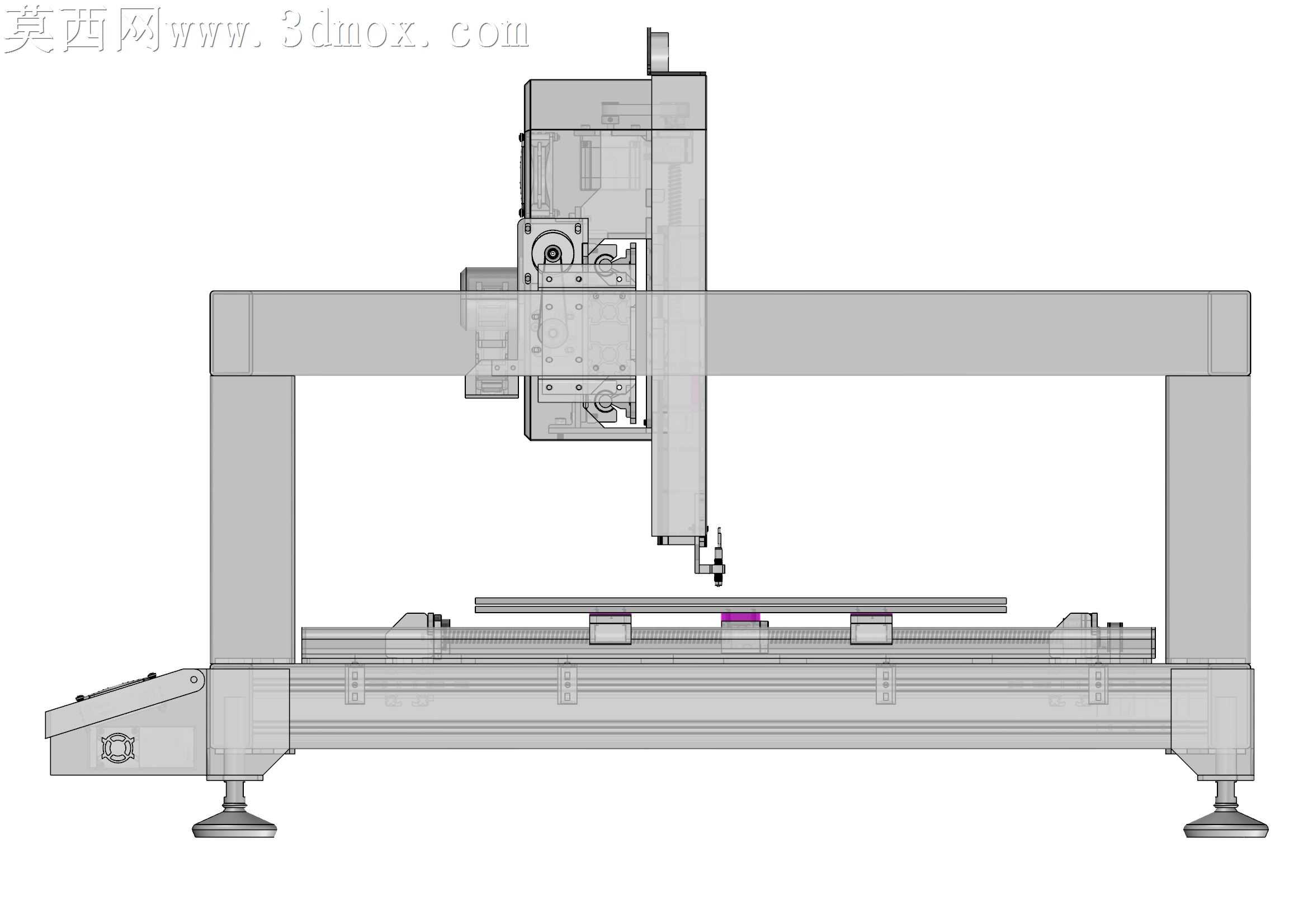

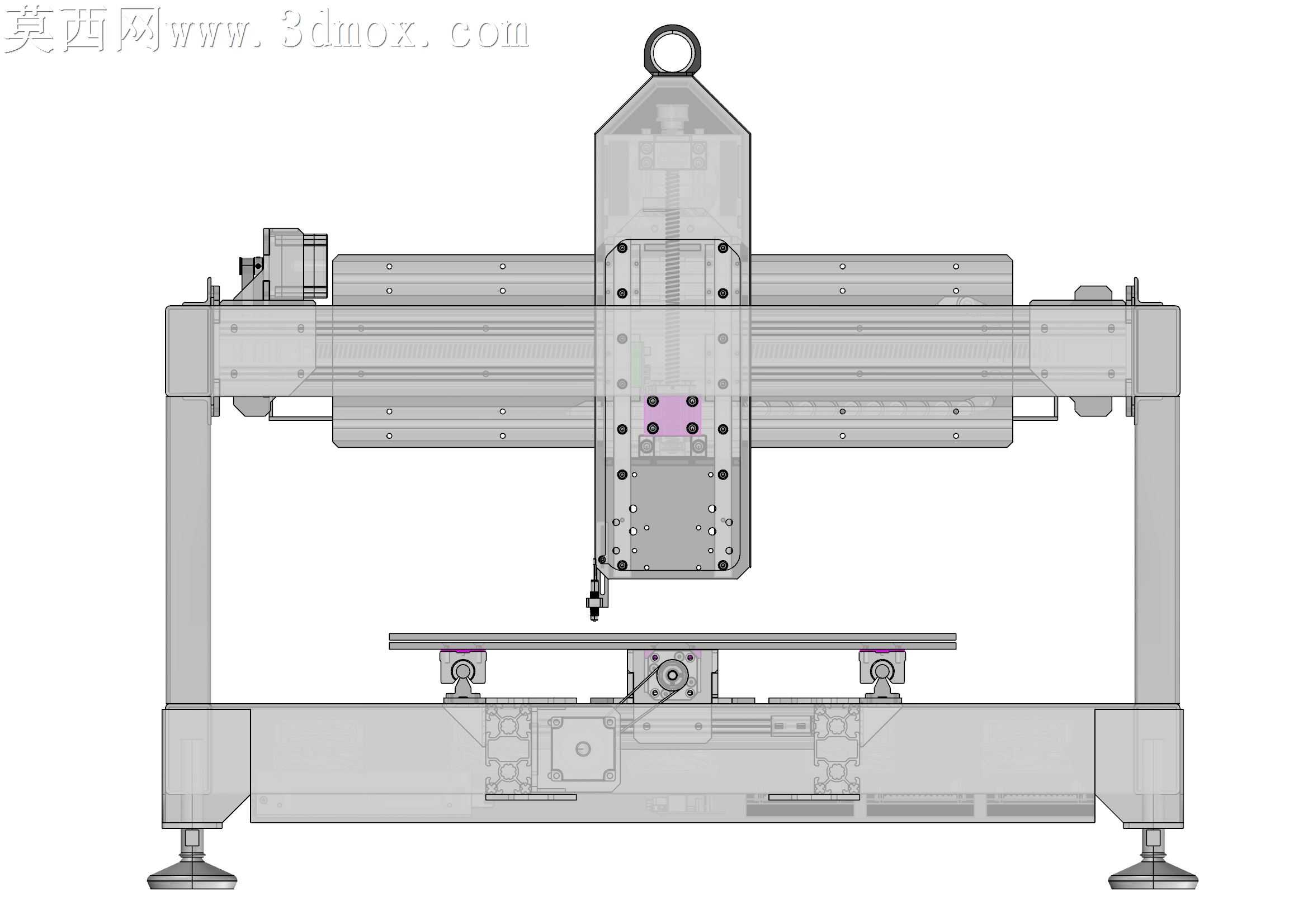

本作品为适配狭小空间打造的紧凑型多功能台式数控加工设备，整体采用龙门式框架结构设计，在三维建模过程中，优先对铝型材搭建的外框架进行参数化建模，精准匹配500×500×150mm的工作信封尺寸，确保所有运动轴的行程范围完全覆盖预设加工区域，避免空间浪费。建模阶段对X、Y、Z三个运动轴的导轨安装位、滑块固定孔位做了精准的位置约束，将15W激光加工模组、500W高速主轴的安装接口做了标准化适配设计，同时预留3D打印挤出机的安装拓展位，实现单台设备兼容激光雕刻、数控铣削、3D打印三类加工功能。渲染环节采用半透明线框叠加实体的展示方式，将框架内部的传动结构、走线槽位、驱动组件的布局清晰呈现，金属框架赋予磨砂铝合金材质，运动导轨赋予高抛光钢材材质，调平脚杯赋予防滑橡胶与镀铬金属组合材质，不同功能的加工模组分别赋予对应工业器件的真实材质质感，让整体结构的层级关系一目了然。设计思路上优先考虑个人小空间使用场景，所有零部件均选用通用标准件，降低制作与装配门槛，控制逻辑适配Mach3控制系统，通过Ali express路由器实现设备的通讯连接，整体结构做了轻量化优化，在保证框架刚性满足加工需求的前提下，尽可能压缩设备整体占地尺寸，底部配备可调式脚杯，可快速完成工作台面的水平校准，Z轴滑台做了加强筋结构设计，避免高速运动过程中出现震颤影响加工精度，三轴传动均采用精密丝杠配合线性导轨的组合，保证重复定位精度满足多类型加工的工艺要求，设备顶部预留吊环安装位，方便设备的移位与搬运，整体布线全部隐藏在铝型材的槽位内部，既提升外观整洁度，也避免加工过程中切屑、粉尘损坏线路。
