第二代工业级大型激光切割加工设备

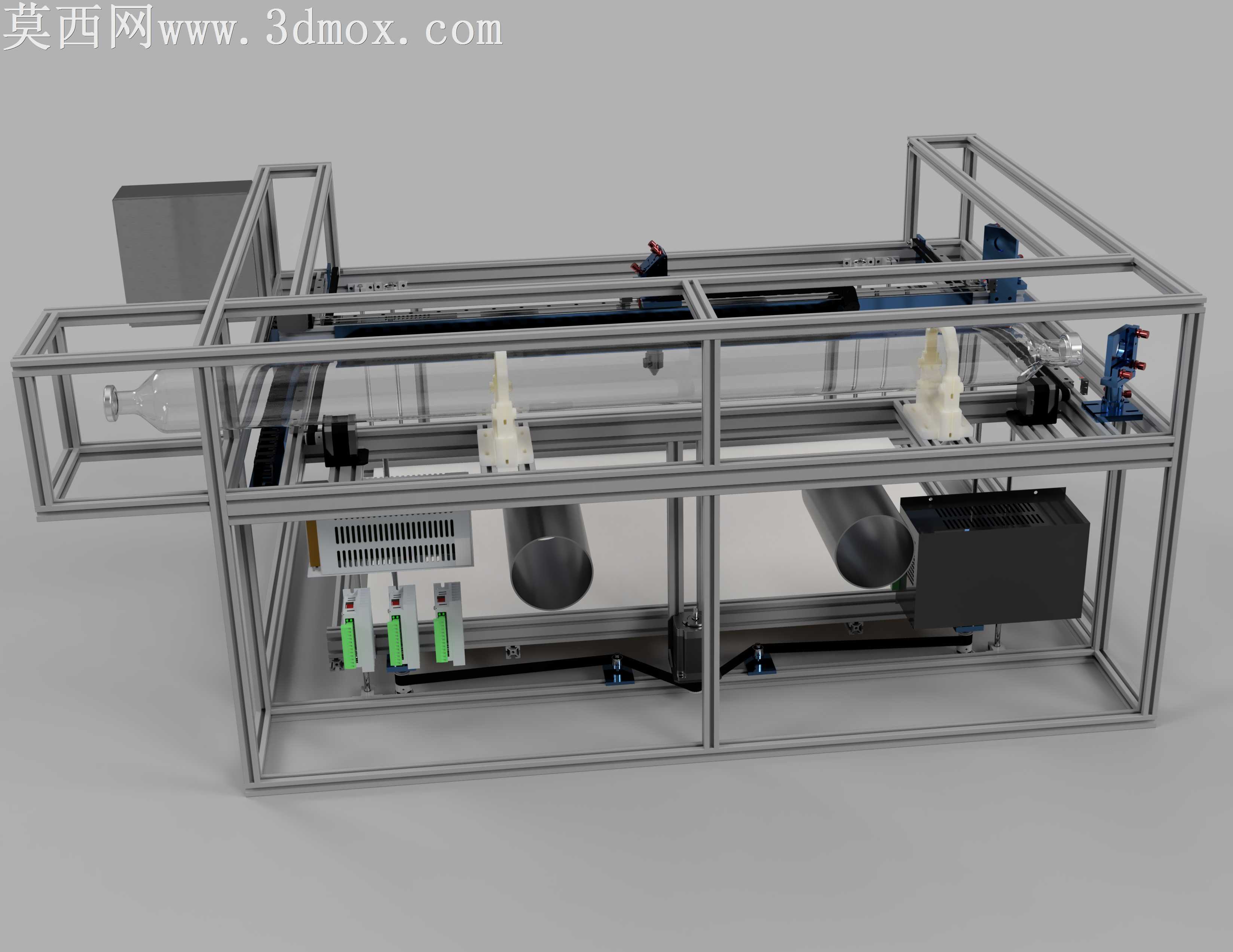

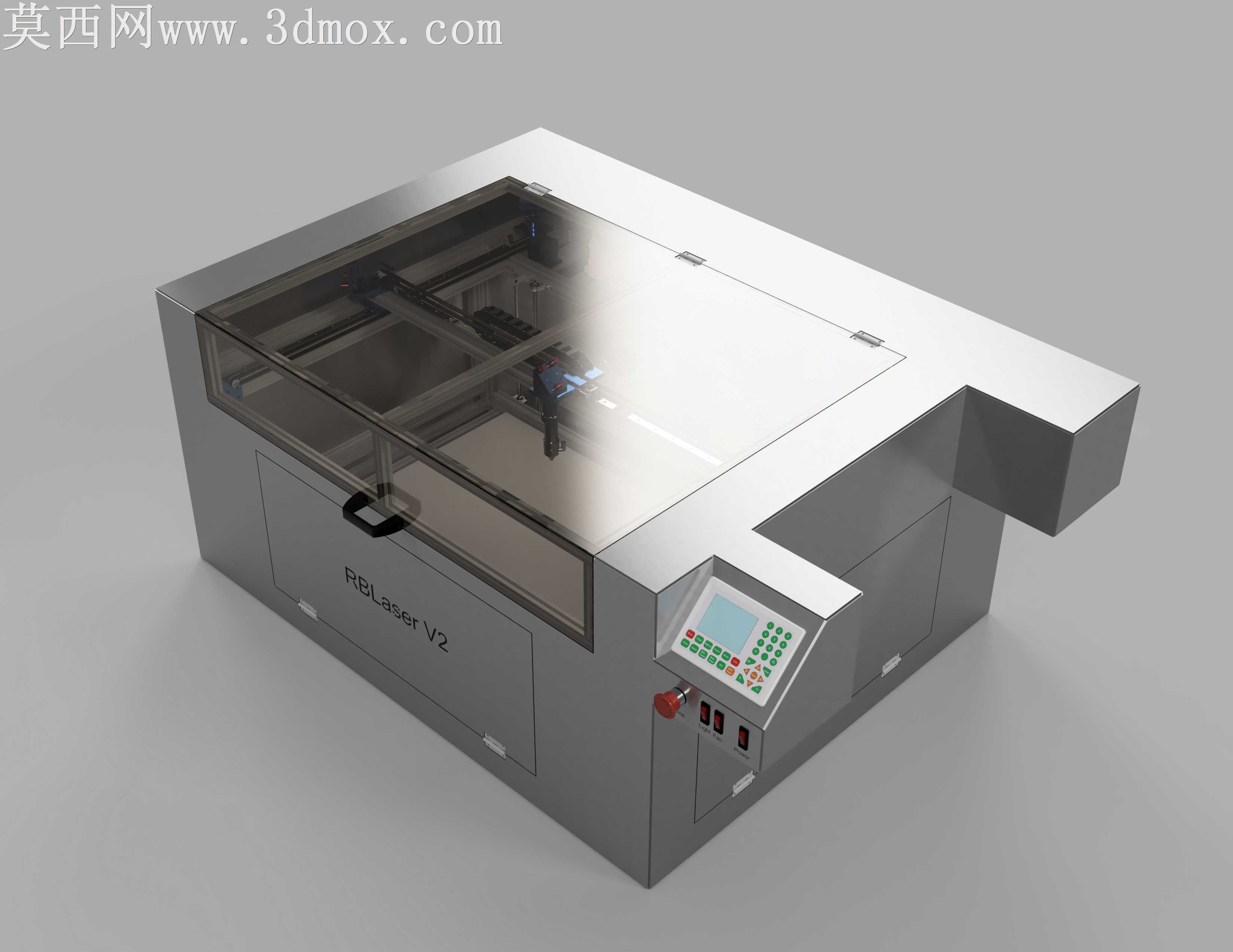

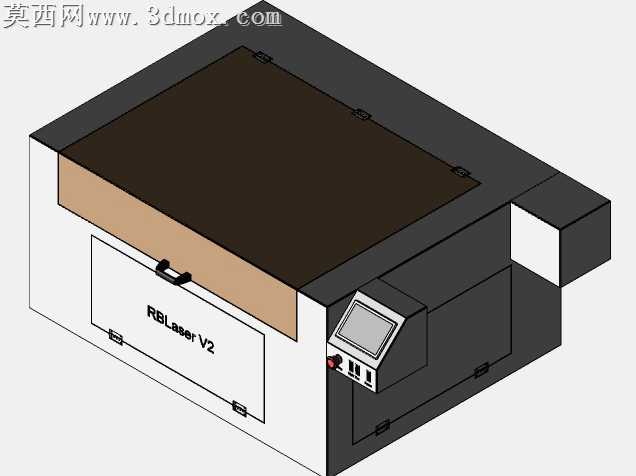

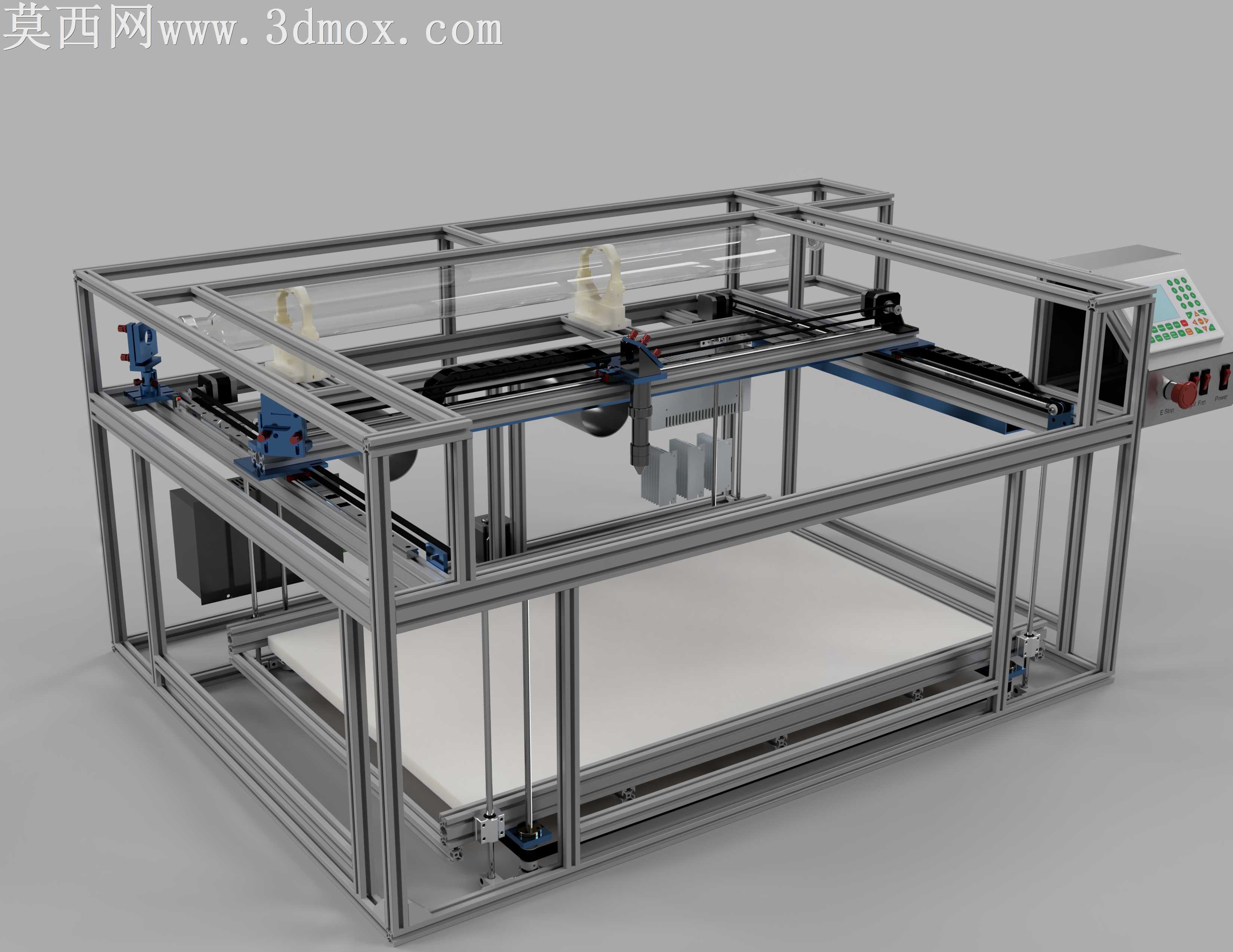

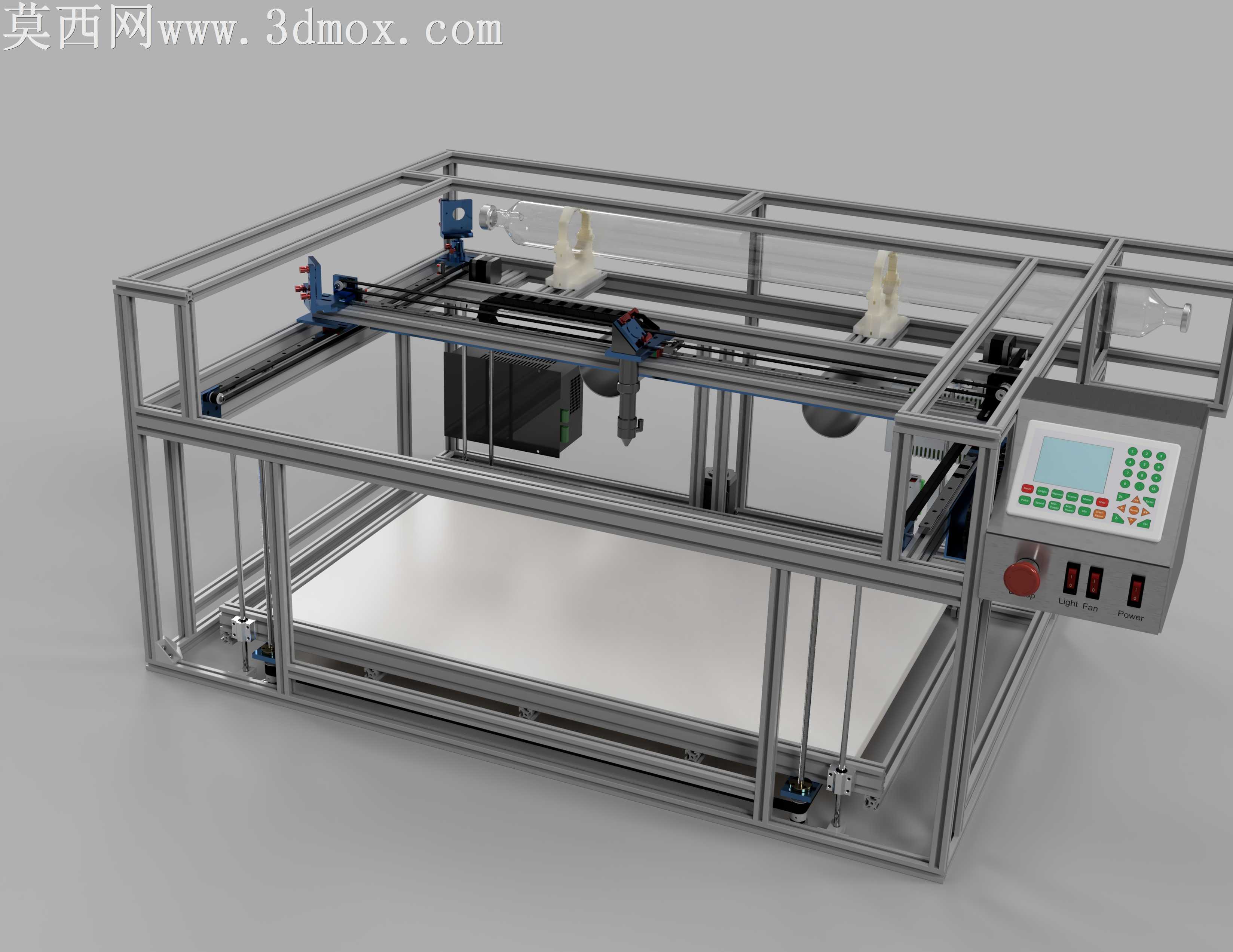

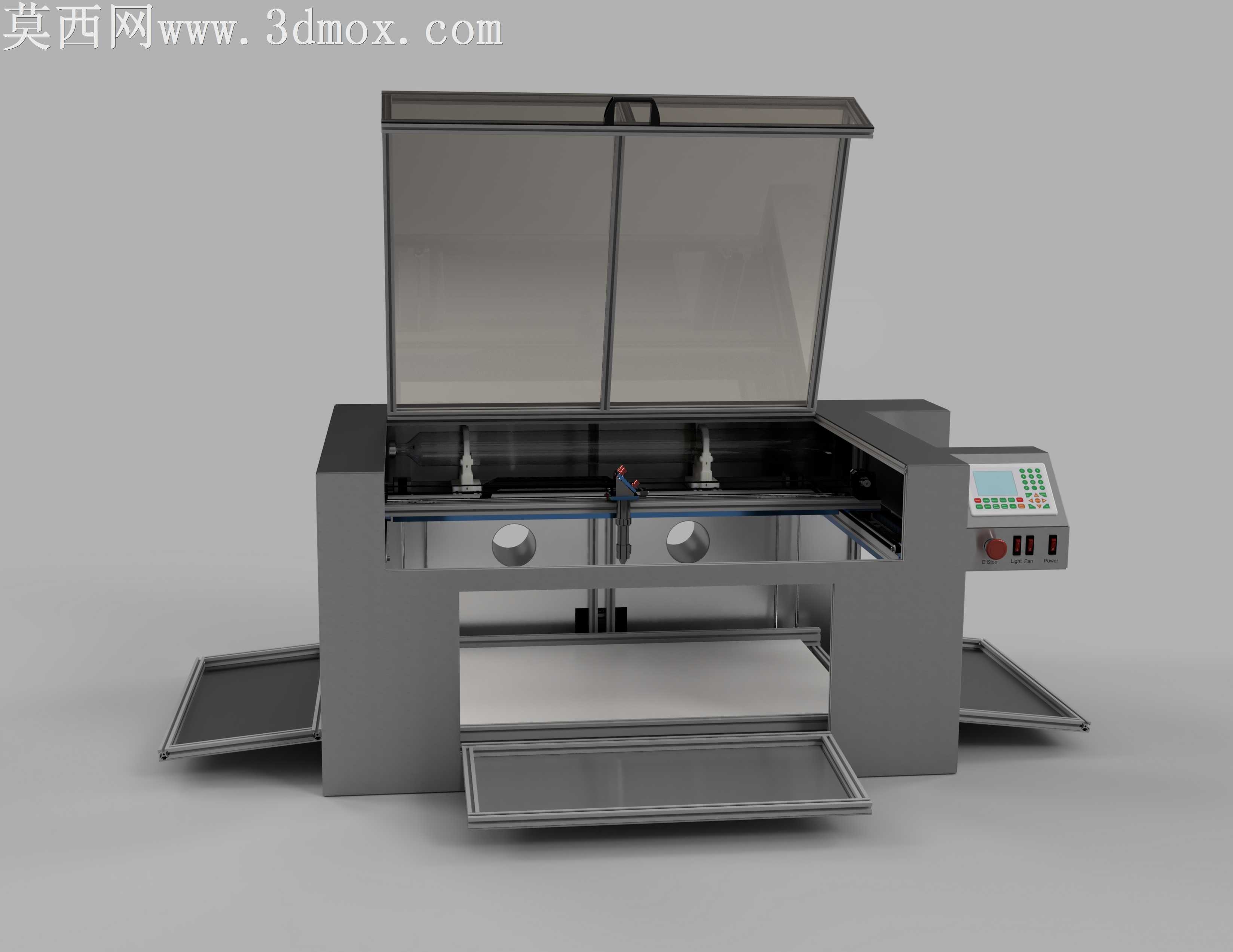

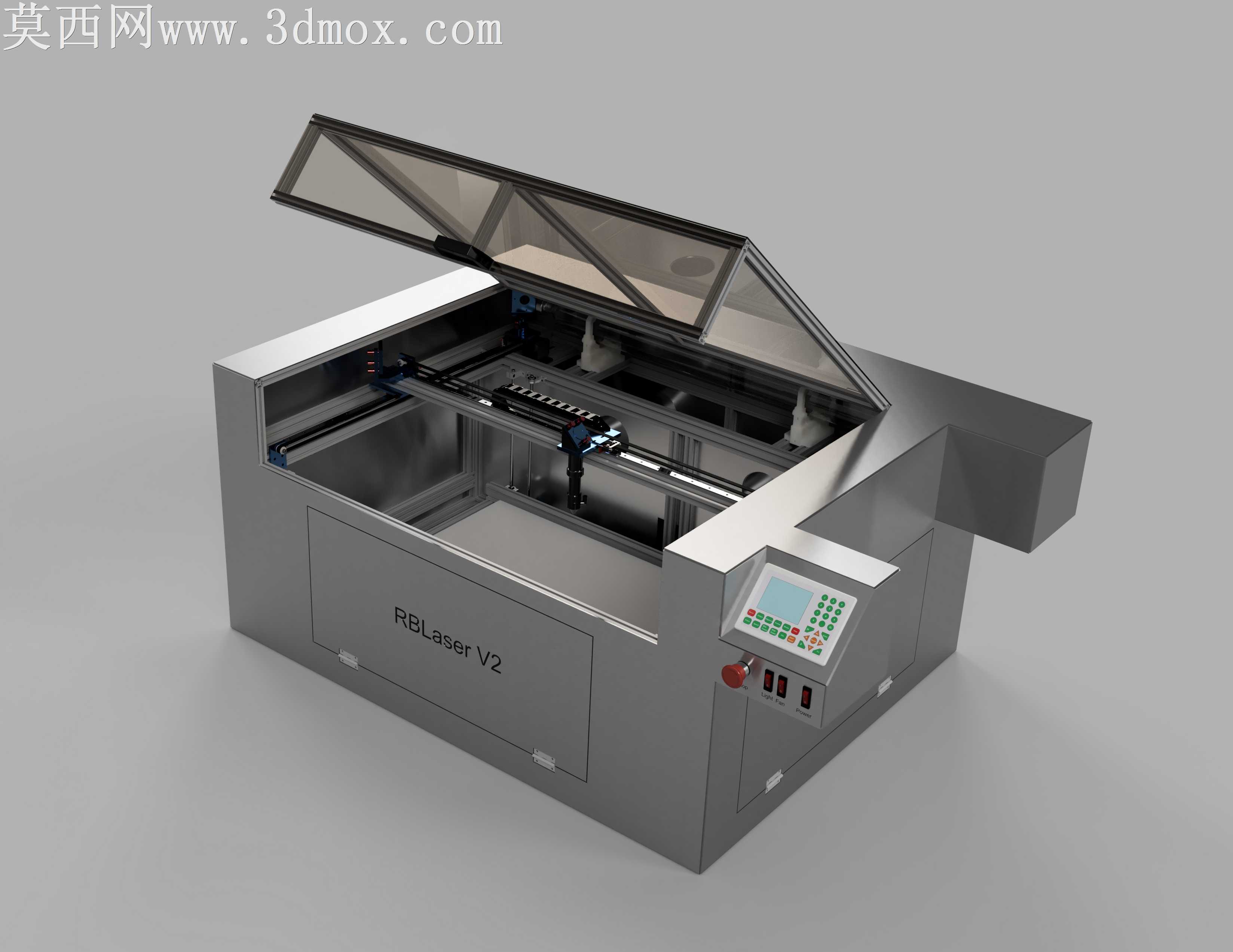

本作品为第二代桌面级工业激光切割设备的三维建模成果，整体建模过程严格遵循实际加工设备的尺寸比例与装配逻辑，完整还原了设备的全结构细节。建模阶段首先搭建设备的主体框架结构，采用2020与2040规格铝型材挤压件作为框架支撑主体，搭配hiwin mgn15线性导轨作为运动导向部件，精准还原导轨的安装定位槽、型材连接角码的装配位置，确保框架结构的受力逻辑与实际设备完全一致。设备核心运动结构部分，完整构建了X、Y双轴传动组件，包含同步带轮、传动皮带、激光头安装滑座的细节结构，同时设计了可电动升降的上下工作台结构，还原工作台的升降导向柱、驱动调节组件的装配关系，满足不同厚度加工物料的放置需求。设备的上盖部分采用可向上翻开的翻盖式结构，建模时还原了翻盖的多段式透明观察窗、翻盖与机身连接的铰链结构、闭合状态下的密封贴合边，同时完整制作了机身正面的操作面板区域，包含瑞达RDC6422激光控制器的显示屏、操作按键阵列、设备状态指示灯、急停按钮、电源开关等细节部件，机身上还预留了90瓦Rec激光管与CloudRay组件的安装位，准确还原各核心元器件的安装空间与走线槽结构。材质与渲染阶段，为机身金属外壳赋予哑光不锈钢金属材质，还原金属表面的细微磨砂质感，透明观察窗采用半透明深色亚克力材质，设置合适的透光率与反射参数，操作面板的按键区分不同功能赋予彩色塑料材质，急停按钮采用醒目的红色哑光塑料材质，机身侧面印制的设备型号标识采用丝网印刷质感的材质效果。渲染时采用柔和的工作室顶光搭配侧方补光，清晰呈现设备内部的传动结构细节，同时通过阴影效果突出设备的立体感与结构层次，打开状态的翻盖角度设置为符合日常操作维护的开合角度，直观展示设备内部的加工腔室布局。整个建模过程从实际加工需求出发，完整覆盖设备的外部防护结构、内部运动结构、操作控制结构、核心组件安装位的全部细节，各部件之间的装配间隙、连接关系均按照实际设备的装配公差进行设置，既保证了模型的视觉还原度，也清晰呈现了激光切割机的结构设计逻辑，可用于设备结构展示、装配教学、方案演示等多种场景。
