四辐式自行车合金轮毂结构设计

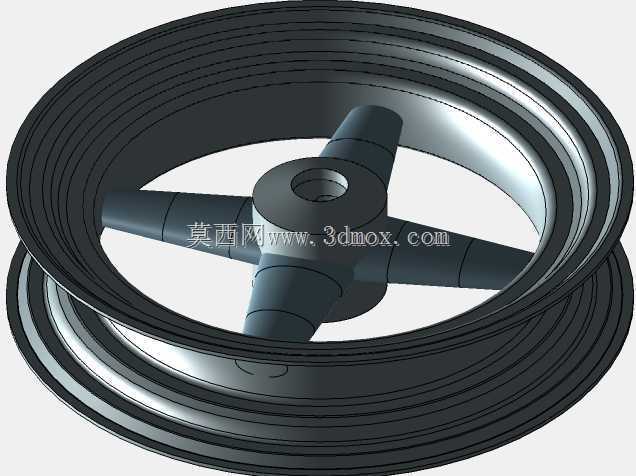

　　这套轮组结构围绕城市通勤车与轻型代步自行车的承载需求展开，整体采用一体式四辐布局，将轮辋、辐条和中心花鼓座整合在同一回转体中。与传统钢丝辐条轮相比，四辐合金轮在外观上更简洁，维护点更少，轮圈侧向刚性更直接，适合对装配效率和外观整体性有要求的整车方案。建模时先以轮胎配合面确定轮辋外轮廓，再向内建立胎圈座、轮缘挡边和多层环形加强槽，使外圈在承受轮胎充气压力和路面冲击时具备稳定的截面形状。

　　轮辋部分采用深浅交替的环形沟槽造型，并非单纯装饰：这些台阶可以增加轮圈截面的抗弯惯性矩，同时为轮胎安装、制动件避让或外罩配合提供边界参考。轮缘处保留连续圆弧过渡，避免尖锐棱边造成应力集中；内侧槽底与辐条交接区域则通过大圆角融合，让轮圈受到径向载荷时，力量能够沿辐条方向顺畅传递到中心花鼓。

　　四根辐条按约90度均布，截面从轮辋处较宽的支撑形态逐渐收束到中心，形成类似宽肋板的传力路径。这样的布置在保证扭转刚度的同时，减少了多辐条带来的建模复杂度和装配零件数量。辐条表面设置分段式造型线，既反映模具成型时的加强筋走向，也便于后续在工程图中表达厚度变化。对于需要开模或压铸生产的合金轮而言，辐条与轮辋交汇处的拔模方向、壁厚均匀性和圆角半径都是重点，局部过厚容易产生缩孔，过薄则会影响冲击强度。

　　中心区域为花鼓安装位，轴向通孔用于穿入轮轴，周围凸台承担轴承或轴套定位。凸台高度需要与前叉或车架开档尺寸匹配，端面则作为轴向定位面，不能与辐条曲面发生干涉。建模时中心孔、轴承座外径和辐条根部采用同轴约束，保证轮组旋转中心与轮辋中心一致。若用于实际选型，还需结合轴径、轴承宽度、飞轮或制动盘安装方式进一步校核；本模型重点表达车轮主体外形和内部支撑关系。

　　从安装边界看，轮辋外径、轮缘宽度和中心孔高度决定了它与轮胎、前叉、挡泥板及车架间隙的关系。轮组装入车架后，外圈需与叉腿保持均匀间隙，中心花鼓端面不得超出安装开档，辐条旋转扫掠区也应避免与刹车线、脚撑或护板接触。四辐结构在静止和旋转状态下的扫掠空间较规则，适合在整车三维布置中进行干涉检查。

　　在使用场景上，这类合金车轮可用于通勤自行车、休闲代步车或展示样车的轮组概念设计。它不追求竞赛级轮组的极致轻量化，而强调成型便利、外观完整和结构承载明确。三维模型中回转轮廓、辐条分布、中心安装孔和轮辋沟槽均清晰可见，能够用于结构评审、装配关系确认、工程制图练习以及铸造或机加工工艺讨论。设计人员可在此基础上调整轮径、辐条厚度、花鼓凸台高度和轮辋宽度，以匹配不同轮胎规格与车架平台。
