ADC12材质双腔高压压铸成型模具结构

　　这套双腔高压压铸结构针对铝合金通讯结构件量产场景开发，适配卧式冷室压铸机的安装接口，模架整体采用标准模胚加工，定动模合模导向依靠四角的精密导柱导套完成，合模过程中导套先进入导柱完成初定位，避免型腔错位导致的产品飞边、尺寸超差问题。浇注系统采用侧浇口进料设计，横截面积经过充型模拟验证，能够保证铝液在型腔内以平稳流态填充，避免卷气产生的气孔缺陷，分流锥正对压室射料口，能够减少压射过程中的压力损失，保证型腔内铝液在高压下完成补缩。

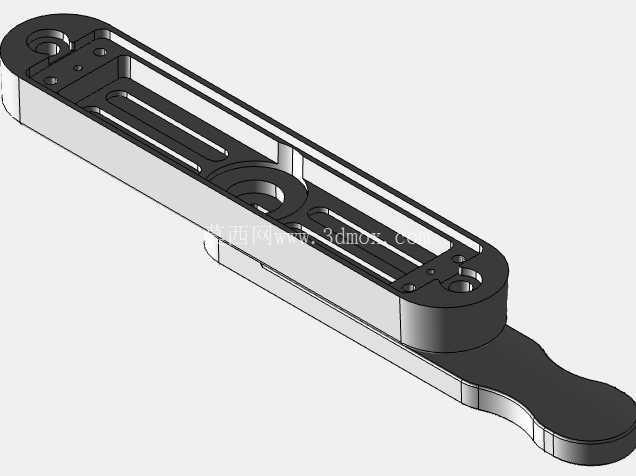

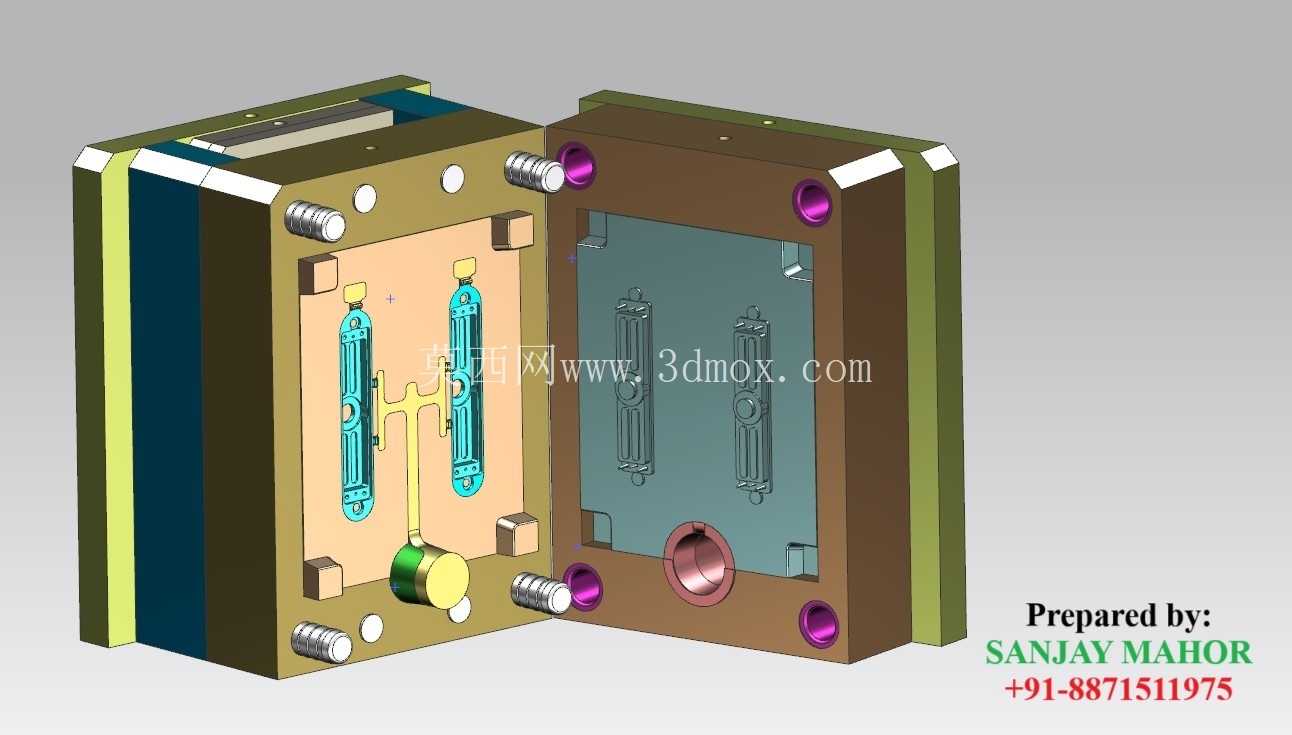

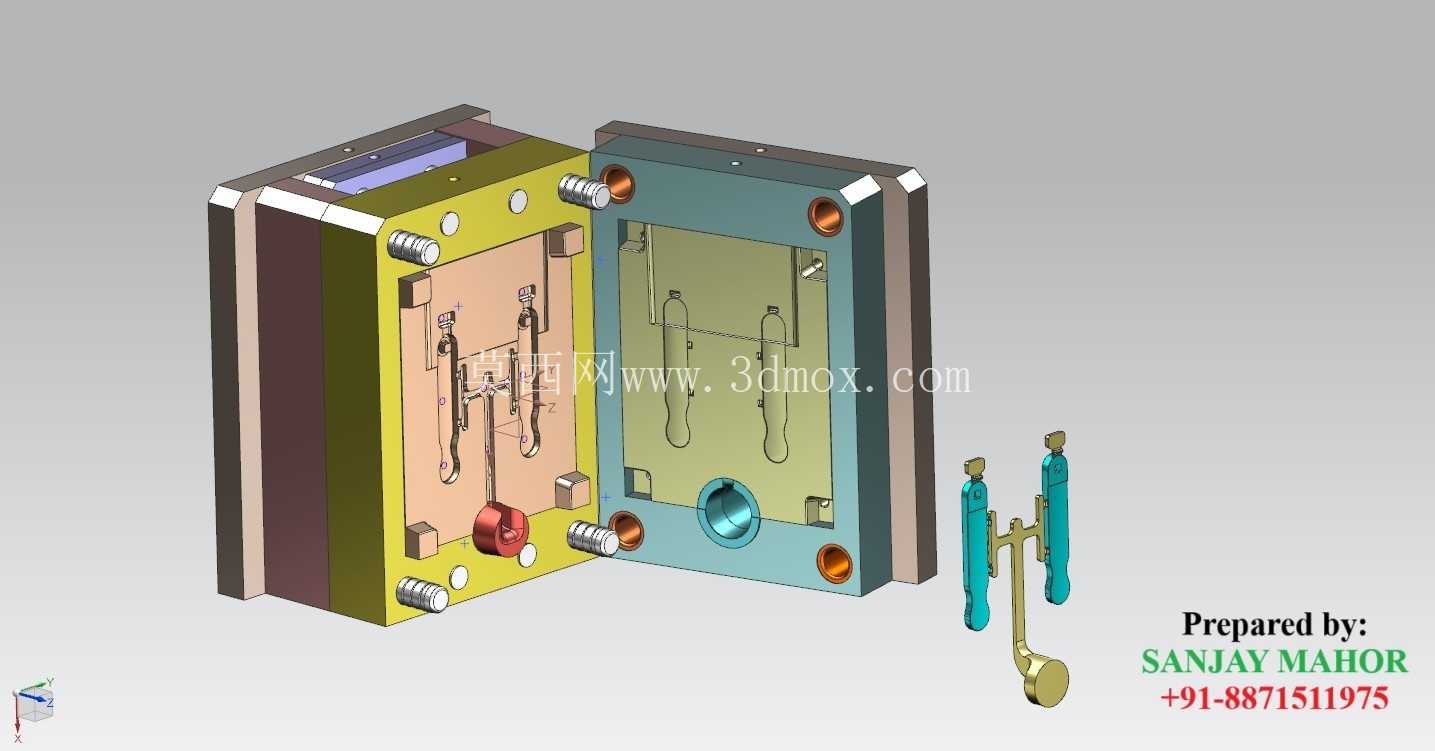

　　冷却系统采用直通式水路结合点冷的组合方案，在浇口套、分流锥等热节区域单独设置点冷回路，能够快速带走压射过程中积聚的热量，平衡模具整体温度场，减少铸件因冷却不均产生的变形问题，同时缩短生产循环周期，提升单位时间的产出效率。模具成型部分采用双腔对称布局，一次压射即可成型两个结构一致的通讯类连接件，型腔部分采用整体镶拼结构，镶件使用耐热模具钢加工，表面经过氮化处理提升表面硬度与抗热疲劳性能，能够承受反复高压压射过程中的铝液冲刷与温度交变，延长模具的连续生产寿命。

　　排气系统设置在型腔末端与分型面位置，开设深度0.08mm的排气槽，能够在铝液填充过程中快速排出型腔内的空气，避免铸件内部产生气孔、填充不满等缺陷，同时在易包气的局部位置设置排气塞，进一步提升排气效率。顶出系统采用顶针结合顶板的组合顶出方式，顶针位置均匀分布在铸件周边与浇注系统凝料位置，保证顶出过程中铸件受力均匀，避免顶出变形、顶白等问题，顶针与顶针孔的配合间隙控制在0.02mm以内，既保证顶针滑动顺畅，又避免铝液窜入间隙产生飞边。

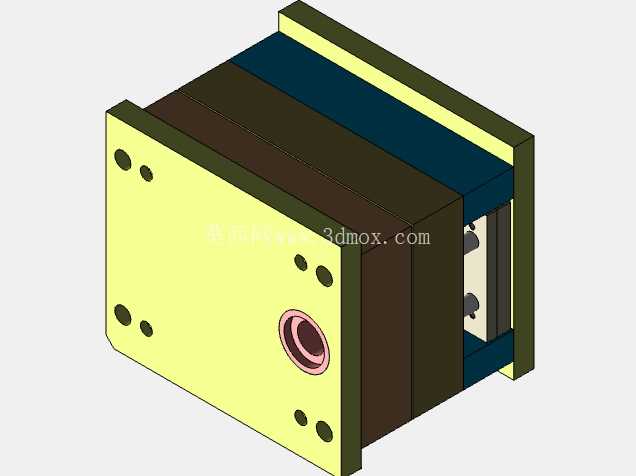

　　模具的安装尺寸适配行业通用的压铸机拉杆间距，定模侧的定位圈与压室同轴度经过精密校准，保证压射冲头运行过程中无偏磨，动模侧的模脚高度匹配压铸机的顶出杆行程，保证开模后顶出机构能够顺利将铸件与凝料顶出，方便操作人员取件。整套模具的分型面经过精磨加工，合模后贴合间隙控制在0.03mm以内，避免高压压射过程中铝液从分型面溢出产生飞边，减少后续铸件的去飞边工作量。模具的锁紧结构依靠压铸机的锁模力提供，模架上设置的锁模块能够在模具吊运、存放过程中保持定动模闭合状态，避免开合过程中磕碰损坏型腔表面。在实际生产场景中，这套模具适配ADC12铝合金的压铸工艺参数，压射比压、充型速度、模具温度都经过匹配验证，能够稳定生产出尺寸精度、内部质量符合通讯类零件要求的铸件，双腔布局在保证铸件成型质量的前提下，有效提升了生产效率，降低了单件产品的分摊制造成本。
