带过滤托盘的熔炼坩埚支撑结构

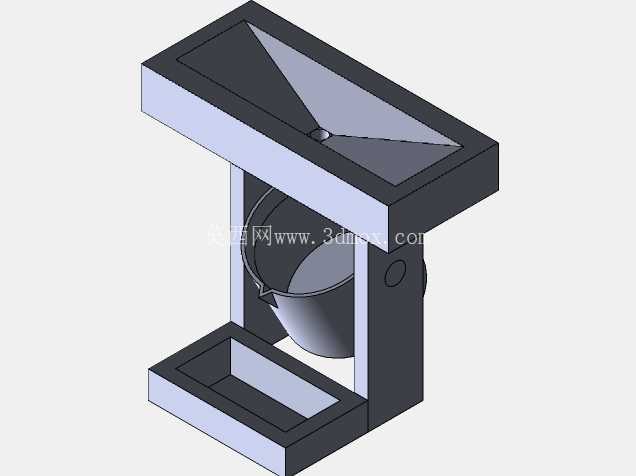

在有色金属小批量熔炼、实验室合金试样制备、首饰加工熔金以及小型铸锭生产场景中，这类带顶部过滤托盘的坩埚支撑熔炼结构，是兼顾操作便利性与熔液洁净度的实用结构。不同于大型工业熔炼炉的封闭炉体设计，该结构采用开式框架布局，两侧立式支撑臂连接上下矩形承载平台，中间预留坩埚安装腔体，整体框架采用矩形截面型材拼接成型，所有连接位置采用直角过渡，既保证焊接或螺栓装配的工艺性，也能在高温作业环境下减少应力集中带来的结构变形。

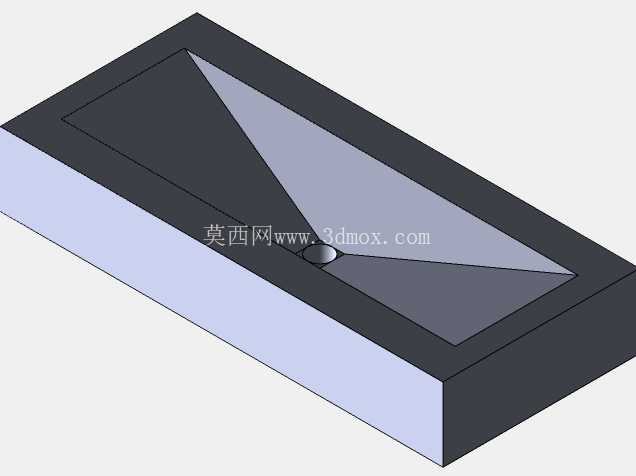

顶部托盘采用斜面向中心汇流的漏斗式设计，斜面倾角设置在32度至38度区间，这个角度区间既能保证熔融金属依靠自重快速向中心出料口流动，不会在托盘表面残留冷隔金属层，也能避免倾角过大导致炉渣随熔液快速滑落进入坩埚。托盘中心出料口的直径匹配常用石墨坩埚的进料口径，安装时出料口与坩埚上口保留5mm至8mm的间隙，既防止高温下结构热膨胀挤压坩埚造成开裂，也能减少熔液滴落过程中的氧化接触面积。托盘表面设计有交错的挡渣凸棱，凸棱高度2mm，间距15mm，当熔炼过程中产生的氧化渣、未熔合金块随熔液流过托盘时，会被凸棱拦截滞留，只有洁净的熔融金属能够汇入下方坩埚，无需额外在浇铸环节增设挡渣操作，能有效降低铸锭内部夹渣缺陷的产生概率。

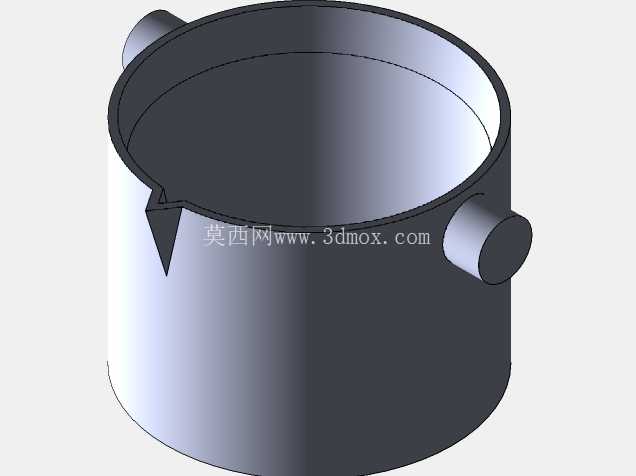

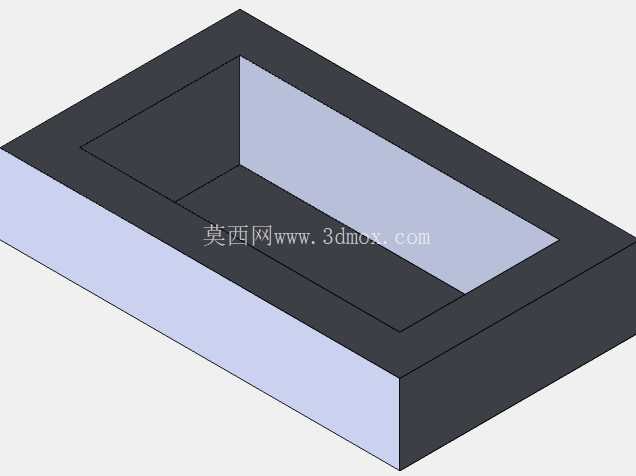

中间腔体的尺寸适配1kg至5kg容量的标准石墨坩埚，两侧支撑臂上预留的圆形定位孔，可配套安装坩埚翻转夹具，当熔炼完成需要浇铸时，无需操作人员手持坩埚钳近距离接触高温区域，只需将翻转轴插入定位孔，即可带动坩埚与上部框架同步倾转完成浇铸，大幅降低高温作业的烫伤风险。下部承载平台采用凹槽式设计，凹槽尺寸与坩埚底部的定位凸台匹配，安装时坩埚底部嵌入凹槽内，能够避免熔炼过程中坩埚受外力碰撞发生移位，同时凹槽内可铺垫耐火隔热棉，减少坩埚热量向框架结构传导，降低框架整体的温升，避免支撑结构长期高温下出现强度下降。

结构的安装边界需要重点考量：整体框架的占地面积仅为0.09平方米，可直接放置在常规耐火砖堆砌的作业台面上，不需要额外做地基固定；顶部托盘的最高位置距离作业台面的高度为420mm，匹配操作人员站立作业时的手部操作高度，添加炉料、清理炉渣时无需抬臂过高，长时间作业的疲劳度更低。两侧支撑臂的外侧距离为220mm，适配市面上常见的中频感应加热线圈的安装尺寸，可直接将感应线圈套在坩埚外侧，不需要对原有加热设备做额外改造，兼容电阻加热、感应加热、火焰加热等多种加热方式，不管是小型加工坊的燃气喷枪加热，还是实验室的中频感应加热，都能直接适配使用。

从结构设计的冗余度来看，框架的型材壁厚选择3mm的耐热不锈钢材质，在600摄氏度的持续工作温度下，结构的承重冗余量达到额定载荷的3.5倍，即使坩埚满载熔融金属，也不会出现框架弯曲变形的问题。上下平台与支撑臂的连接位置采用内侧加焊三角加强筋的设计，加强筋的直角边长度为30mm，能够抵消浇铸倾转时产生的侧向力矩，避免连接位置开焊断裂。顶部托盘的出料口位置做了卷边强化处理，卷边半径3mm，能够减少高温熔液长期冲刷导致的出料口磨损，延长托盘的使用寿命。日常维护时，顶部托盘可直接从框架上拆卸，清理拦截的炉渣时不需要挪动坩埚与加热装置，大幅降低日常清理的工作量。在铸锭生产环节，该结构可直接配套锭模放置在下部平台侧方，倾转坩埚时熔液经过托盘二次挡渣后直接流入锭模，铸锭的夹渣废品率相比无过滤结构的熔炼装置可降低60%以上，尤其适合对熔液洁净度要求较高的贵金属熔炼、合金试样制备场景。
