通讯设备内部塑料支撑固定基座结构

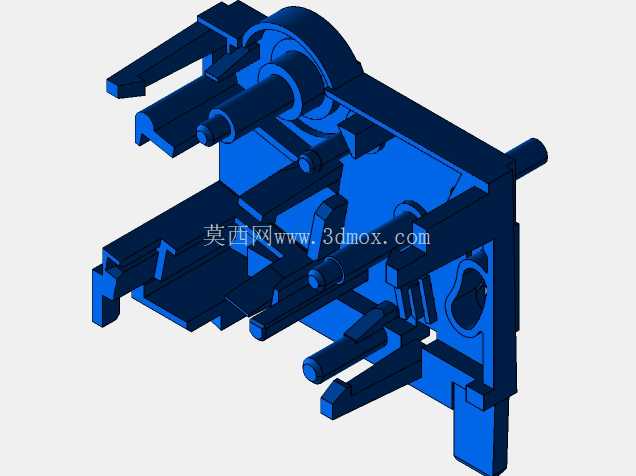

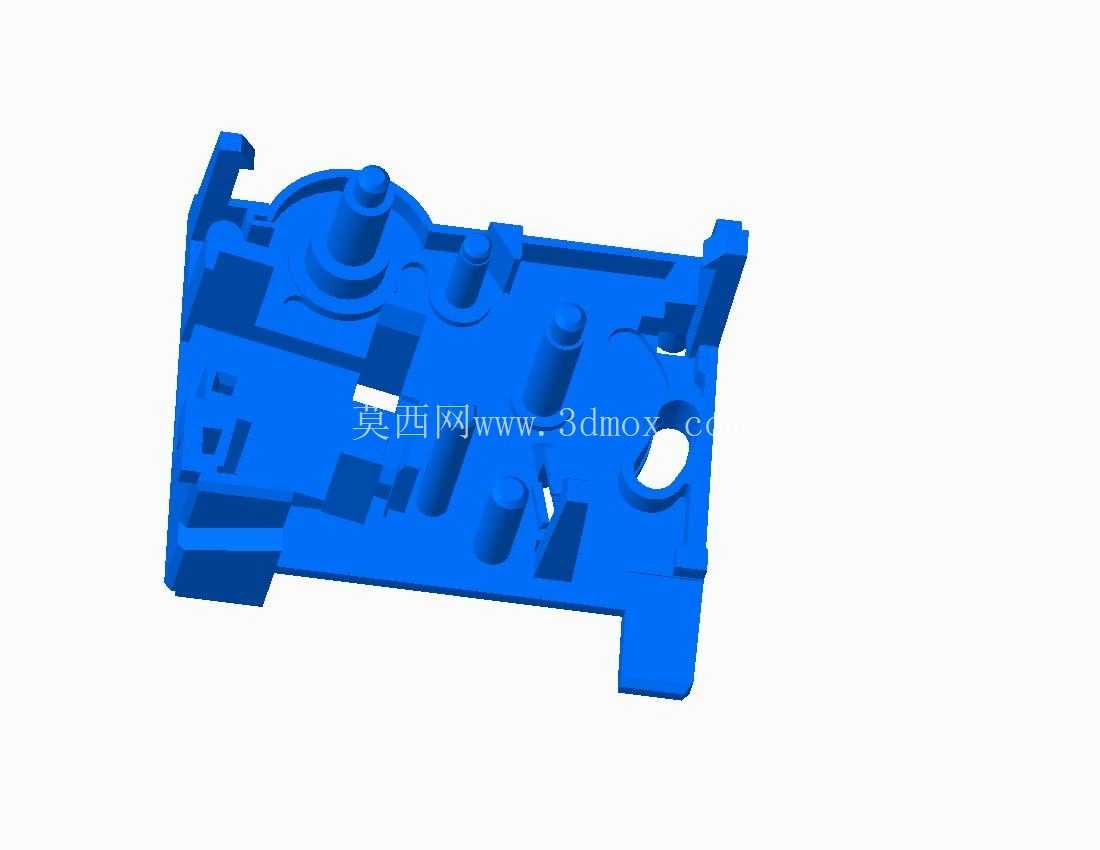

　　这类塑料支撑基座是手持通讯终端内部的核心承载结构件，日常在对讲机、小型便携通讯电台这类设备的拆机维护中经常能见到同类型结构，主要承担内部电路板、按键模组、供电触点等核心元器件的定位与承载作用，避免设备在跌落、振动工况下出现元器件移位、焊点脱落的问题。从结构细节来看，基座上分布的多组不同高度的圆柱凸台，是对应电路板安装孔位的定位柱，凸台顶端预留的热熔压合台阶，是装配时通过热熔工艺将电路板与基座牢牢固定的结构，相比螺丝固定能减少零件数量，同时避免螺丝松动带来的导电风险。

　　基座边缘的几处带卡扣的悬臂结构，是和设备前后外壳配合的卡接位，设计时特意做了0.2mm的拔模斜度，同时在悬臂根部做了R0.5的圆角过渡，避免反复拆装时出现卡扣断裂的问题，这类卡扣的卡合量控制在0.3mm，既能保证装配后外壳缝隙均匀，也不会因为卡接过紧导致拆机时损坏壳体。基座上预留的异形通孔，是对应设备侧边功能按键、接口的避空位，孔位边缘做了0.1mm的倒角，避免装配时刮伤按键的硅胶密封层，影响设备的防尘防水性能。

　　设计这类基座的时候，首先要匹配整机的内部堆叠空间，基座的整体外形完全贴合外壳的内部型腔，所有凸起结构都要避开外壳的加强筋位置，同时要给电路板上的 tall 元器件比如电解电容、天线模块预留足够的容纳空间，避免装配时出现压件问题。安装边界方面，基座的底部平面是和设备后壳的定位平面完全贴合的，平面度要求控制在0.1mm以内，避免装配后电路板出现倾斜，导致按键按压手感不一致；基座上的定位柱和电路板孔位的配合间隙控制在0.05mm，既能保证装配时顺利对位，也不会出现电路板晃动的问题。材料选型上这类基座一般选用ABS+PC共混塑料，兼顾一定的结构强度和韧性，跌落时能吸收部分冲击能量，同时材料的流动性适合注塑成型，能完整复刻所有细小的结构特征。

　　在实际量产过程中，这类基座的注塑模具要重点关注凸台位置的排气设计，避免凸台顶端出现缺胶、缩痕，影响热熔固定的强度；卡扣位置的模具抛光要达到镜面级别，减少注塑件的脱模阻力，避免卡扣出现白边、断裂的缺陷。这类结构在设计时还要考虑装配工艺的便利性，所有定位柱都做了导入倒角，工人在流水线装配时不需要刻意对位就能快速将电路板套在定位柱上，提升装配效率；基座上特意设计的几处浅凹槽，是布线时的走线槽，能将内部的连接线固定在槽内，避免装配外壳时压线导致线路短路。从工况适配角度，这类基座要能在-10℃到50℃的温度范围内保持结构稳定，不会因为温度变化出现过大的形变，导致内部元器件接触不良，同时材料要具备一定的阻燃性能，满足电子设备的安全要求。
