直板触控智能手机外观结构三维数模

这款直板触控手机的三维结构数模，完整还原了消费级手持通讯终端的典型外观与装配边界，建模过程中严格遵循手持设备的人机交互逻辑与结构堆叠规范，所有曲面过渡、按键布局、接口位置均参考量产机型的工程设计标准搭建。从实际应用场景来看，这类数模可用于消费电子结构设计的教学演示、手持设备人机工程验证、通讯产品外观方案评审，也可作为周边配件设计的基准参考，比如手机保护壳、贴膜、桌面支架等配套产品的开发，都可以直接依托该数模提取外形轮廓与安装定位尺寸，减少逆向测绘的重复工作量。

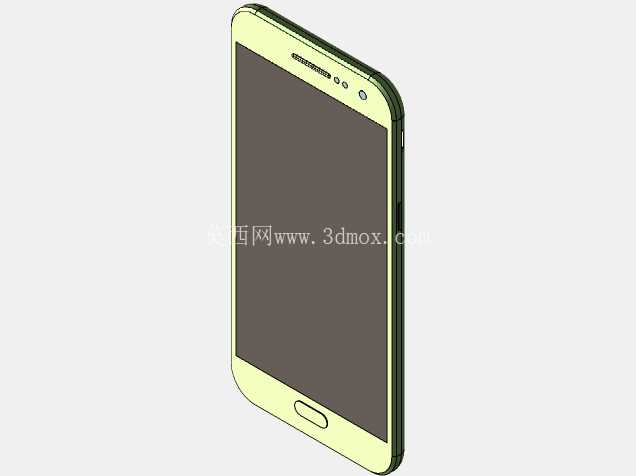

数模的外形采用经典的直板圆角矩形设计，整机轮廓的R角曲率经过反复调整，既保证单手握持时的贴合度，也避免边角过于尖锐带来的握持不适感，机身厚度控制在主流轻薄机型的常规区间，侧边的弧度处理充分考虑了手掌虎口位置的贴合度，长时间握持不会产生明显的硌手感。正面覆盖整块触控屏幕区域，屏幕上方的听筒开槽、前置感光元件开孔、前置摄像头开孔的位置严格对齐中框顶部的基准线，开孔边缘的倒角处理还原了量产机型的装配公差要求，避免玻璃盖板与中框装配时出现干涉问题。屏幕下方的实体Home键采用长圆形凹陷设计，按键的凸起高度与按压行程预留空间符合实体按键的装配要求，按键周边的间隙控制在常规装配公差范围内，不会出现卡键、偏位的结构问题。

机身中框部分采用分层结构设计，侧边的按键布局符合绝大多数用户的操作习惯，音量调节键位于机身左侧偏上位置，电源键位于机身右侧对应拇指握持的舒适区间，按键的凸起高度既保证盲操作时的触感辨识度，也不会因为突出过多导致口袋内误触。中框与前后盖板的配合台阶面严格按照卡扣装配的公差要求设计，预留了双面胶粘贴的宽度空间，保证整机装配后的密封性与结构强度。机身背部采用平滑的曲面过渡设计，摄像头模组位于背部上方居中位置，镜头凸起的高度预留了摄像头镜片与保护圈的装配空间，避免镜片直接与接触面摩擦产生划痕。

建模过程中优先保证外形曲面的G2连续，所有分型线的位置都对应实际量产机型的模具开模方向，避免出现倒扣结构导致无法脱模的问题，各个部件之间的装配间隙统一控制在消费电子类产品的常规公差范围内，既不会因为间隙过大影响外观质感，也不会因为间隙过小导致装配时出现挤压变形。从结构堆叠的角度来看，数模内部预留了主板、电池、摄像头模组、听筒扬声器、振动马达等核心元器件的安装空间，各个元器件的布局符合手持设备的重心平衡要求，整机重心位于机身中部偏下位置，单手握持时不会出现头重脚轻的下坠感。

在实际设计工作中，这类完整的手机外观数模可以作为结构设计新人的练习案例，帮助设计者理解消费电子类产品的曲面建模逻辑、分型线设计原则、装配公差控制方法，也可以作为方案展示的辅助模型，在进行手持终端类产品的概念设计时，快速调整外观细节、验证不同配色方案的视觉效果，不需要从零开始搭建基础外形，大幅提升方案迭代的效率。数模中所有的开孔位置、按键尺寸、接口轮廓都符合通用的行业规范，依托该数模进行二次开发时，不需要重新调整核心交互区域的布局，只需要针对特定的设计需求修改局部细节即可，比如调整背部摄像头的排布方式、更改中框的材质表现、调整屏幕的占比参数，都可以在现有数模的基础上快速完成，有效缩短产品概念设计阶段的周期。
