拖挂式植树挖坑螺旋钻机三维设计

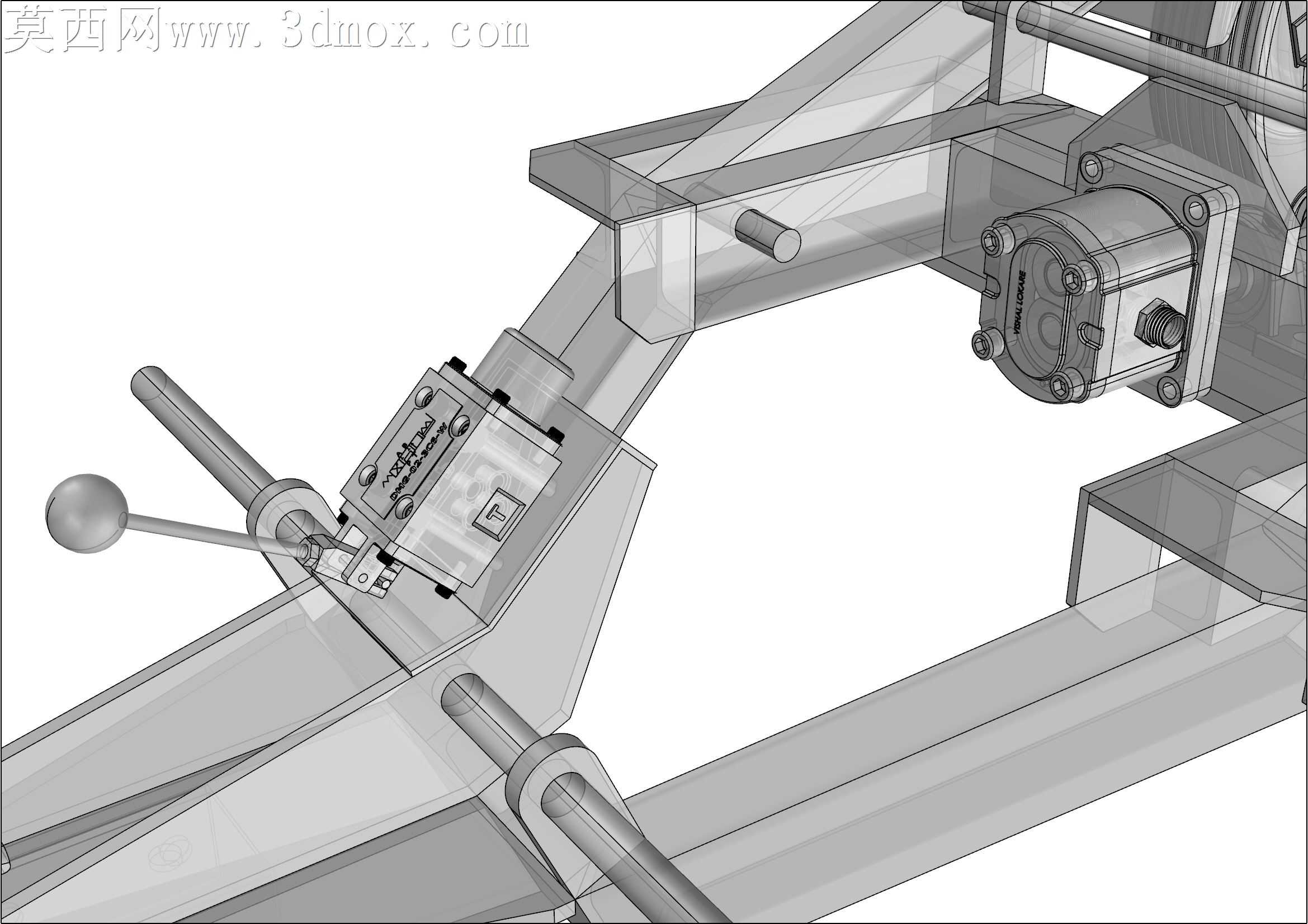

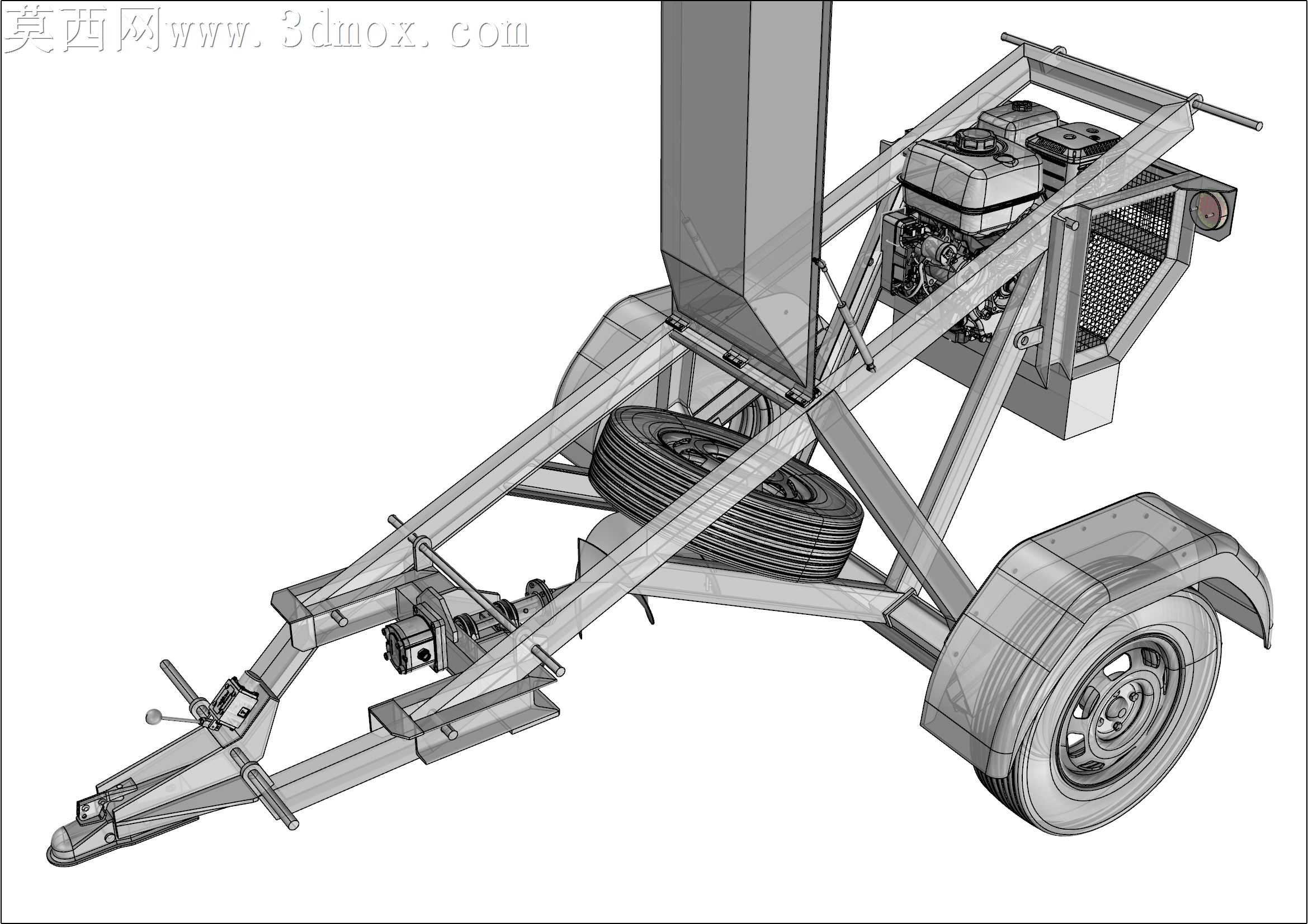

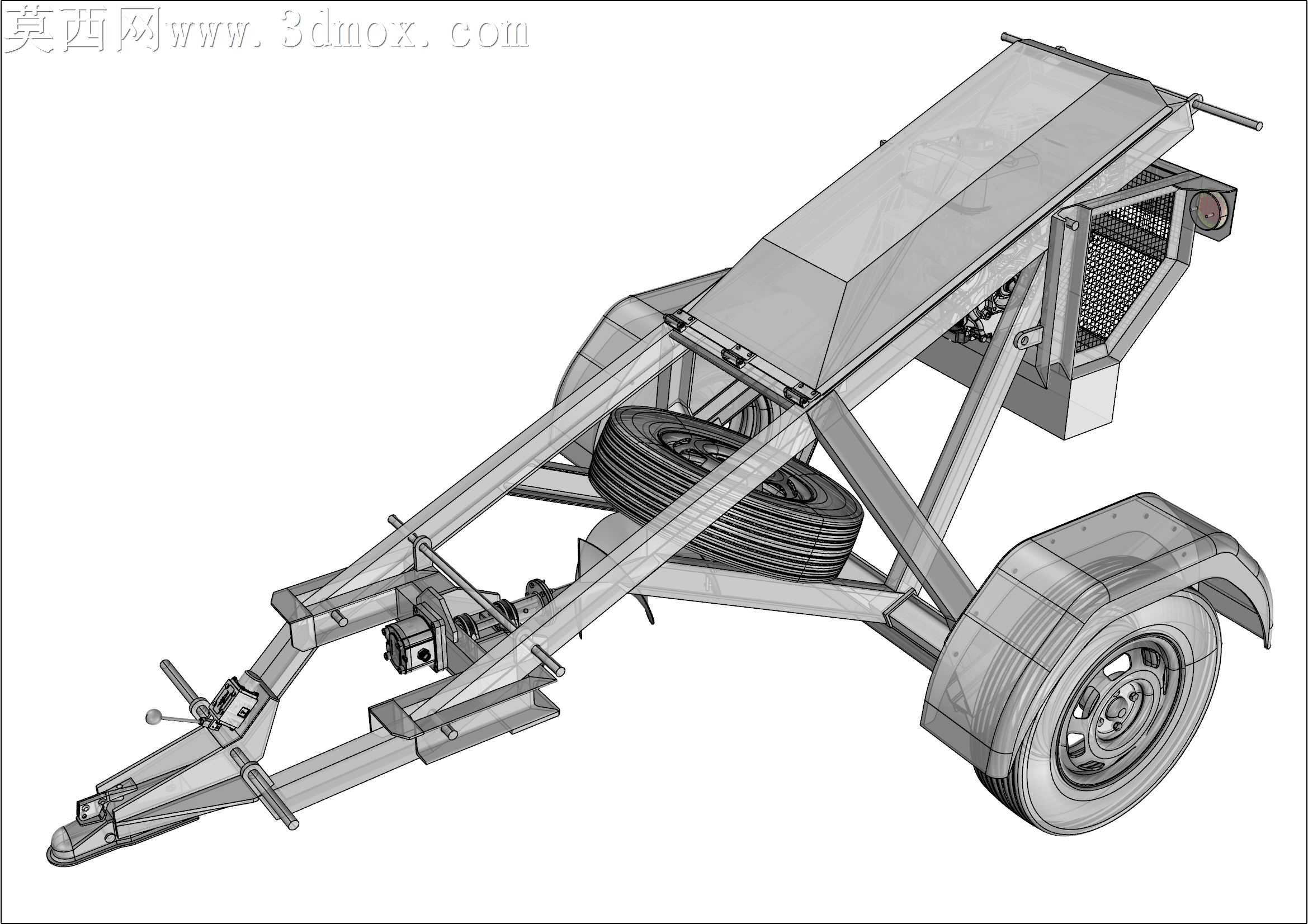

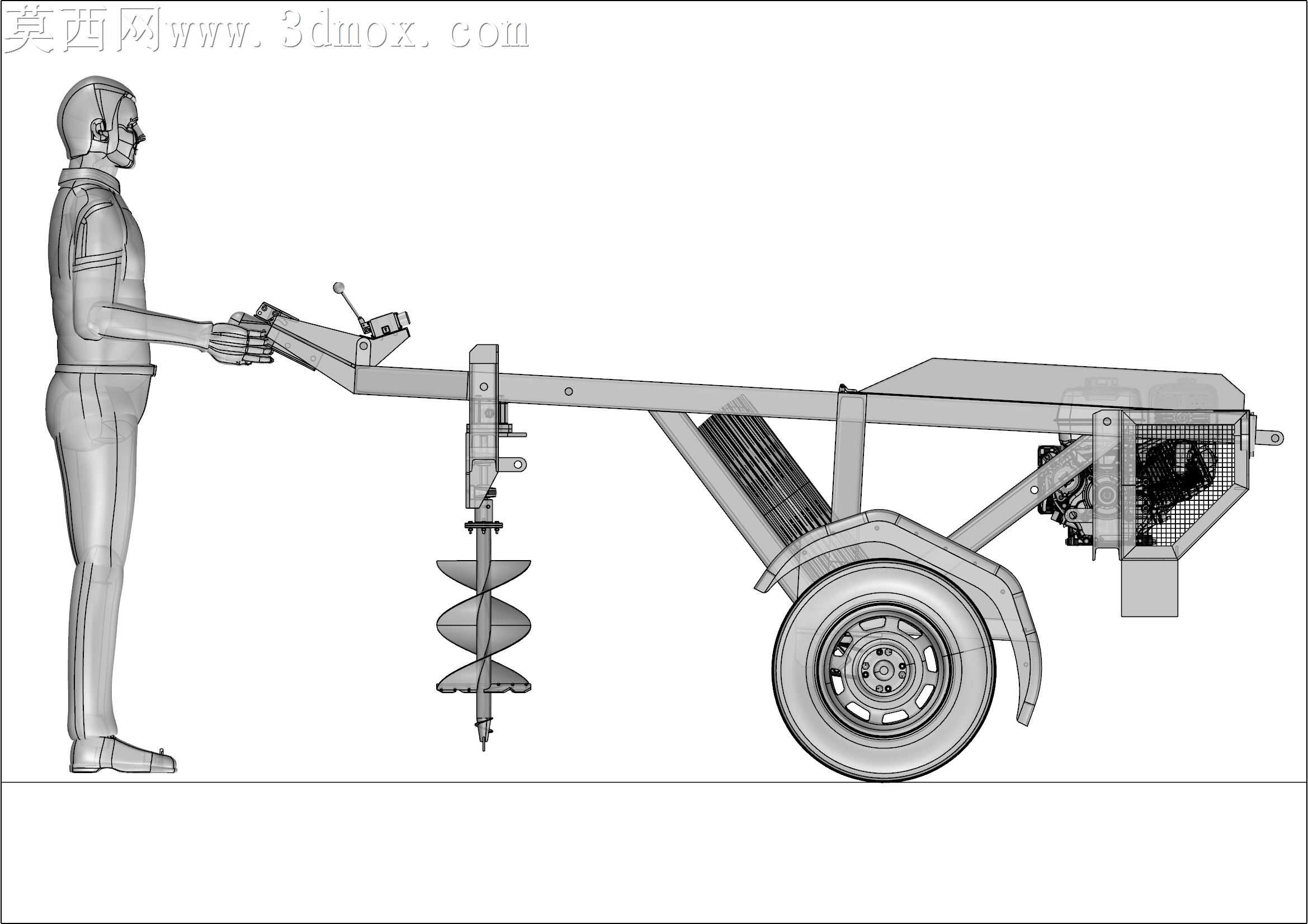

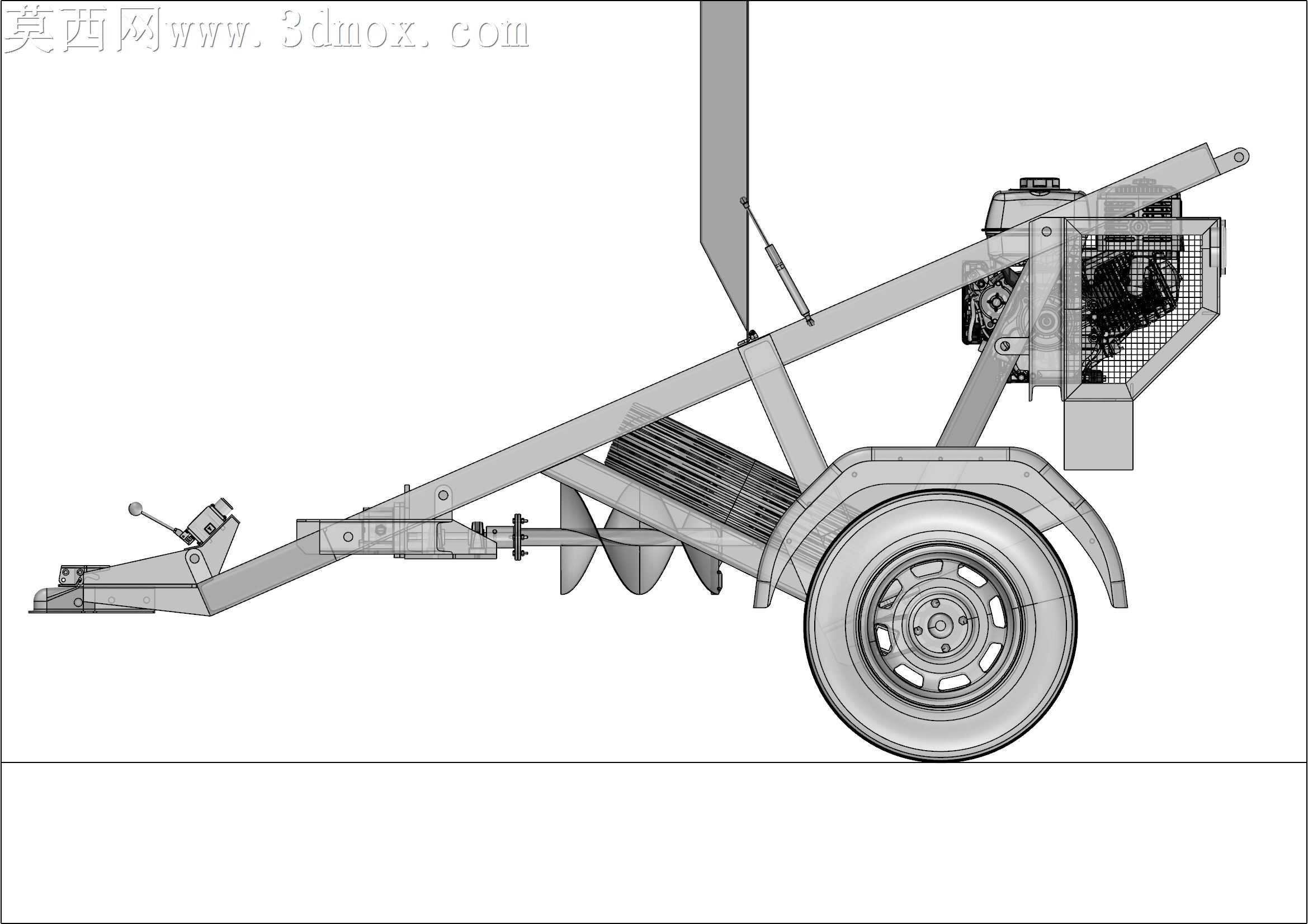

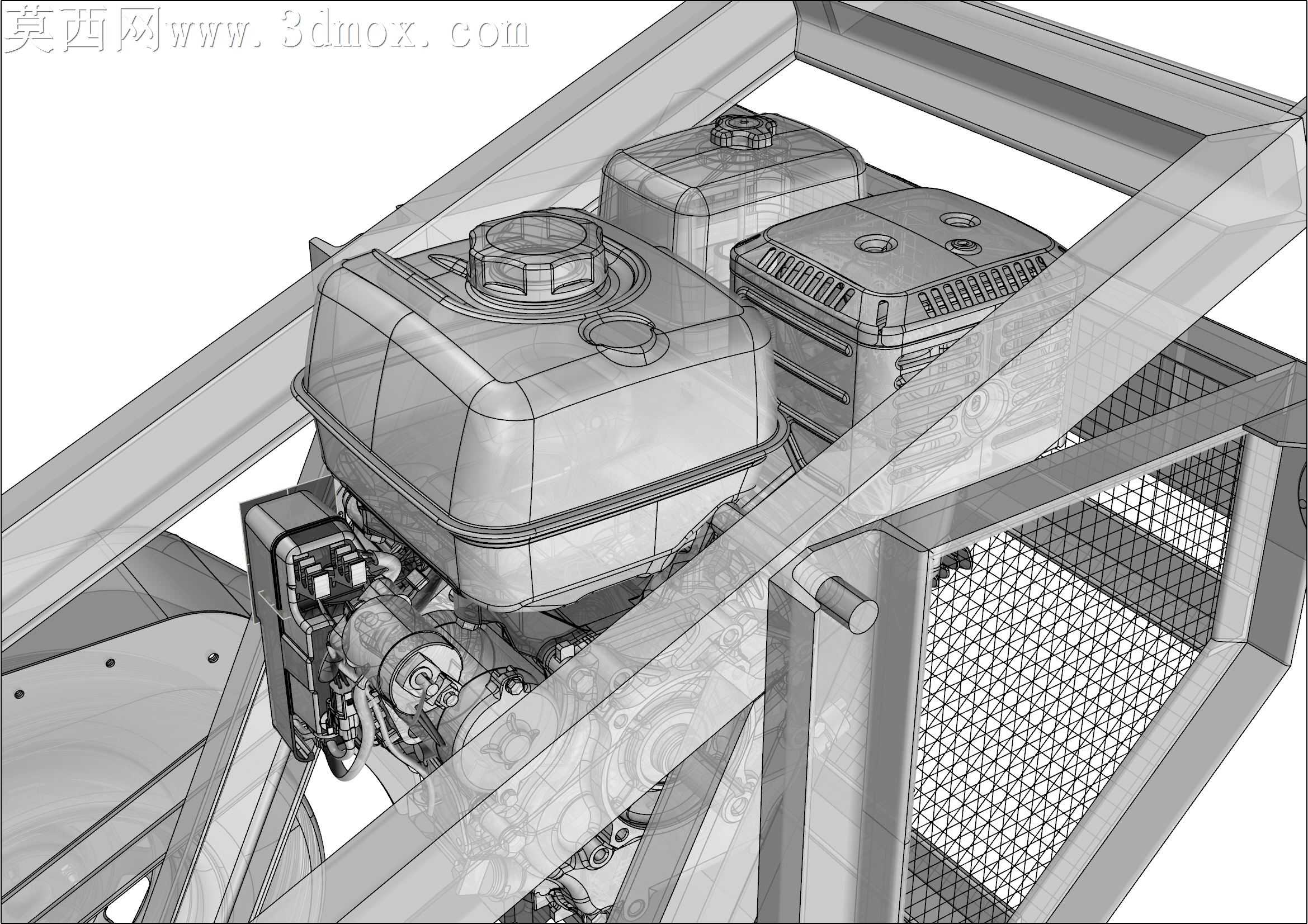

本作品为拖挂式植树挖坑螺旋钻机的三维设计模型，整体采用拖车式框架结构设计，建模过程中严格遵循机械装配逻辑，对每一处结构连接、部件配合都做了精准还原。模型主体以型钢焊接车架为承载基础，前端设置牵引连接结构，可适配普通机动车辆进行拖挂转场，满足不同作业地块之间的移动需求；车架中部预留动力单元安装位，可适配本田内燃发动机作为动力源，同时预留电动动力版本的改装安装空间，兼顾不同使用场景的动力选择需求。车架后部集成螺旋钻作业机构，设计匹配直径300mm规格的螺旋钻头，针对植树挖坑的作业需求，配套选型输出扭矩250牛米左右的液压马达作为钻孔执行动力，可应对温和土壤工况下的挖坑作业需求。建模过程中对行走系统做了完整还原，包含带橡胶轮胎的行走轮组、弧形挡泥板结构，车架上还设置了备用轮胎存放位，还原真实设备的实用配置；车架上部设置覆盖式护板，既可以保护内部动力与传动部件，也能避免作业过程中泥土飞溅影响设备运行。渲染阶段采用白模线稿叠加的展示风格，清晰呈现每一处框架的焊接连接点位、部件的装配关系，金属材质的车架、橡胶材质的轮胎、网状防护结构的不同材质质感都做了区分表现，让观者可以直观理清设备的整体结构与传动逻辑。设计过程中充分考虑设备的实用性与可落地性，所有部件的尺寸匹配、安装位置都经过合理推演，确保拖挂行驶时的稳定性与钻孔作业时的结构强度，既可以作为农林机具设计的参考方案，也可用于相关作业设备的改装研发参考，完整呈现了一款可移动挖坑作业设备从功能构思到结构落地的全流程设计思路。
