三位直插式七段数码显示管结构设计

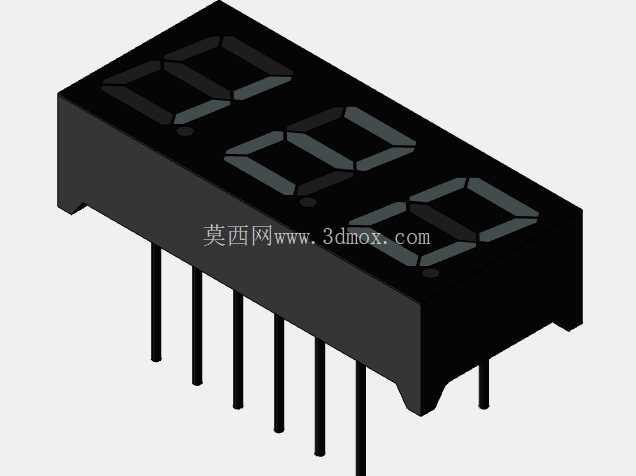

　　这款三位七段数码显示器件，是工业数显面板、小型测控终端、消费类电子设备中极为常用的基础显示部件，日常接触的温控器面板、小型计数装置、简易参数显示终端上，都能见到这类器件的应用。从结构设计来看，器件主体采用黑色阻燃环氧塑封外壳，外壳正面预留三个独立的8字形显示窗口，每个窗口对应一位七段发光段加独立小数点，段与段之间通过黑色塑封筋条做物理分隔，避免相邻段发光时出现串光干扰，保证不同角度下的数字识别清晰度。直插式引脚采用对称排布设计，引脚间距严格遵循通用直插电子元件的标准间距规范，适配常规PCB板的通孔焊接工艺，引脚长度预留了足够的波峰焊吃锡余量，同时也能兼容手工焊接的操作空间，不会出现引脚过短导致焊接时烫损塑封本体的问题。

　　外壳底部做了微凸的定位挡边，插件时可以精准卡在PCB板面，避免焊接过程中器件倾斜偏移，保证整机组装时显示面与设备面板的贴合度，不会出现高低不平、显示窗口歪斜的情况。从功能实现层面，三位独立的七段段码可以覆盖0-9全数字显示需求，搭配每个位的独立小数点，可实现整数、一位小数的数值显示，完全满足小型设备的参数读数、计数显示、状态码提示等基础显示需求，相比液晶显示器件，这类LED数码管的发光亮度更高，在车间强光环境、弱光环境下都能清晰识别读数，不存在液晶显示的视角盲区、低温响应慢的问题。

　　设计过程中，塑封外壳的内壁做了哑光磨砂处理，每一段发光芯的位置都对应独立的反光腔，光线经过腔体内壁反射后从正面窗口射出，既提升了段码的显示亮度均匀性，也避免了光线从外壳侧面漏光，不会在设备面板内部形成杂光干扰其他元件。安装边界上，器件整体厚度控制在常规直插元件的标准尺寸范围内，焊接到PCB板后，显示面距离PCB板面的高度适配常规设备面板的开窗深度，不需要额外增加垫高结构，面板开窗尺寸只要略大于三位显示窗口的整体轮廓即可，安装时可以在器件与面板之间加装薄型防尘泡棉，既可以阻挡灰尘进入设备内部，也能吸收组装时的公差间隙，避免器件与面板硬接触导致的外壳破损。

　　在实际选型应用中，这类三位数码管常搭配专用的段码驱动芯片使用，结构设计上的标准化引脚定义，可以直接匹配通用驱动电路的布线规则，不需要额外做PCB走线的特殊调整，能大幅缩短小批量设备的开发周期。相比贴片式数码管，直插式结构的机械强度更高，在一些存在轻微振动的工业现场设备中，焊接可靠性更有保障，不会因为长期振动出现焊点脱开的故障。器件的塑封外壳耐温范围覆盖常规电子组装的焊接温度区间，过波峰焊时不会出现外壳变形、窗口移位的问题，段码表面的透明封装层采用耐磨损材质，长期使用擦拭也不会出现表面发花、透明度下降的情况，保证设备全生命周期内的显示清晰度。
