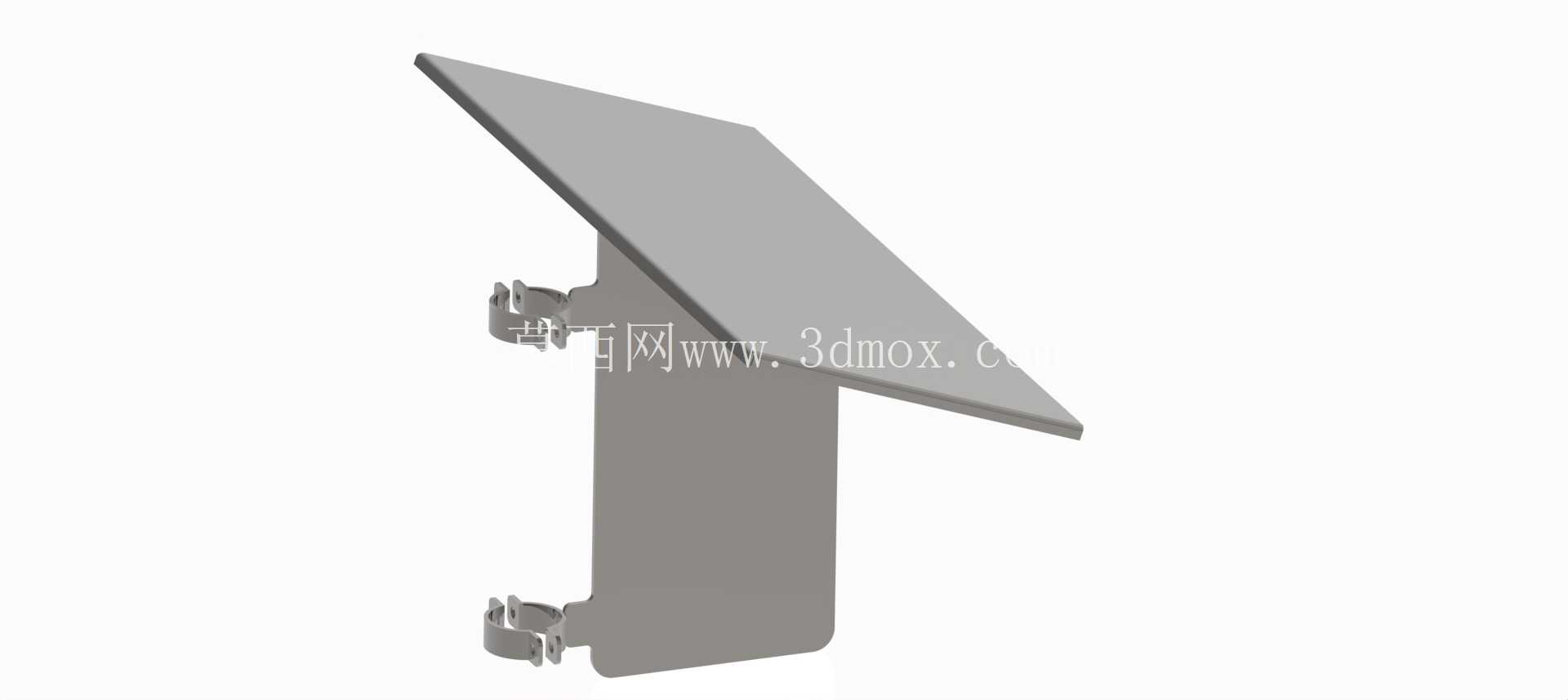

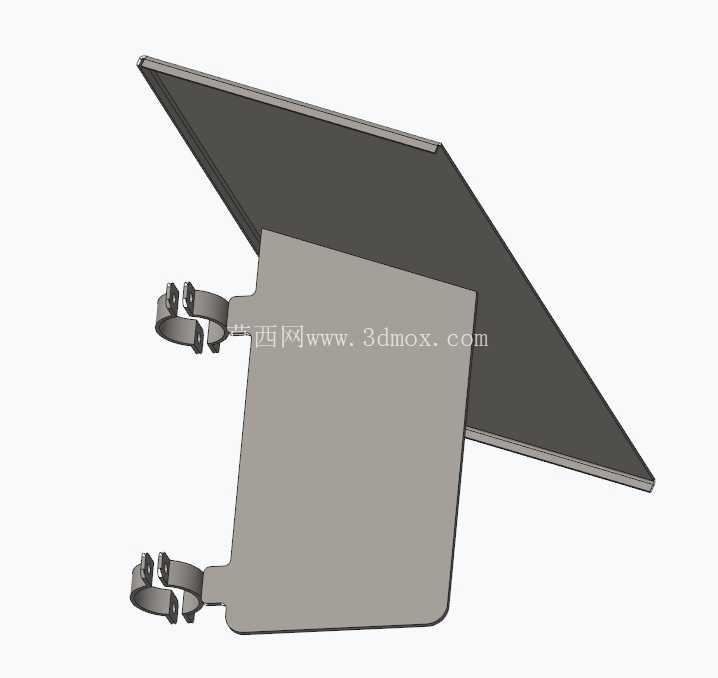

双机位室外监控摄像头安装固定支架

　　在室外安防点位布设的实际工程场景中，单摄像头往往存在监控覆盖盲区，尤其是园区周界、厂区出入口、露天仓储区域这类需要双向视角覆盖的点位，常规单臂支架无法满足双机位同点位安装的需求，这款双机位监控支架正是针对这类场景开发的结构件。从实际安装边界来看，支架的底座采用多螺栓孔位设计，可适配混凝土墙面、钢结构立柱、水泥杆等多种室外常见安装基面，孔位间距预留了足够的膨胀螺栓安装操作空间，现场施工时无需额外扩孔或改制基面，能大幅缩短高空作业的安装时长。支架的两个悬臂采用对称式布局设计，悬臂向外延伸的长度经过反复校核，既保证两台摄像头安装后不会出现视角遮挡，也控制了悬臂的外伸力矩，避免长期受风载影响出现支架形变、摄像头角度偏移的问题。

　　考虑到室外使用的环境特性，支架的整体结构采用弯折成型的钢结构件，所有棱边都做了钝化处理，避免安装时划伤施工人员，同时顶部的遮沿结构向外探出足够宽度，能在雨天为摄像头本体遮挡垂直下落的雨水，减少雨水顺着摄像头外壳渗入接线端口的概率，正午阳光直射时也能为镜头遮挡部分直射光线，降低画面出现逆光过曝的概率，提升监控画面的可用性。在结构设计的细节上，支架与摄像头连接的端面预留了通用的安装孔距，可适配市面上绝大多数主流规格的室外枪机、半球摄像头，连接位还预留了走线槽位，摄像头的供电线、网线可顺着支架内部的空腔排布，避免线缆长期暴露在户外出现老化破损，也能减少线缆被外力拉扯导致接线松脱的风险。

　　支架的整体承重经过载荷校核，每个悬臂端可承载常规室外摄像头的整机重量，即使搭配小型的防雨护罩也不会出现结构下弯的问题，钢结构的基材厚度选择也兼顾了结构强度和整体重量，不会因为自重过大给安装基面带来额外的载荷负担，同时也方便施工人员单人搬运和高空安装作业。从实际使用的场景适配性来看，这款支架可广泛应用于工业园区周界监控、小区出入口双向监控、露天停车场车位监控、乡村道路路口双向抓拍等多种场景，同点位安装两台摄像头时无需布设两个独立支架，既减少了墙面打孔的数量，降低了对建筑基面的破坏，也能让点位的外观更整洁，减少支架本身对监控视野的遮挡。

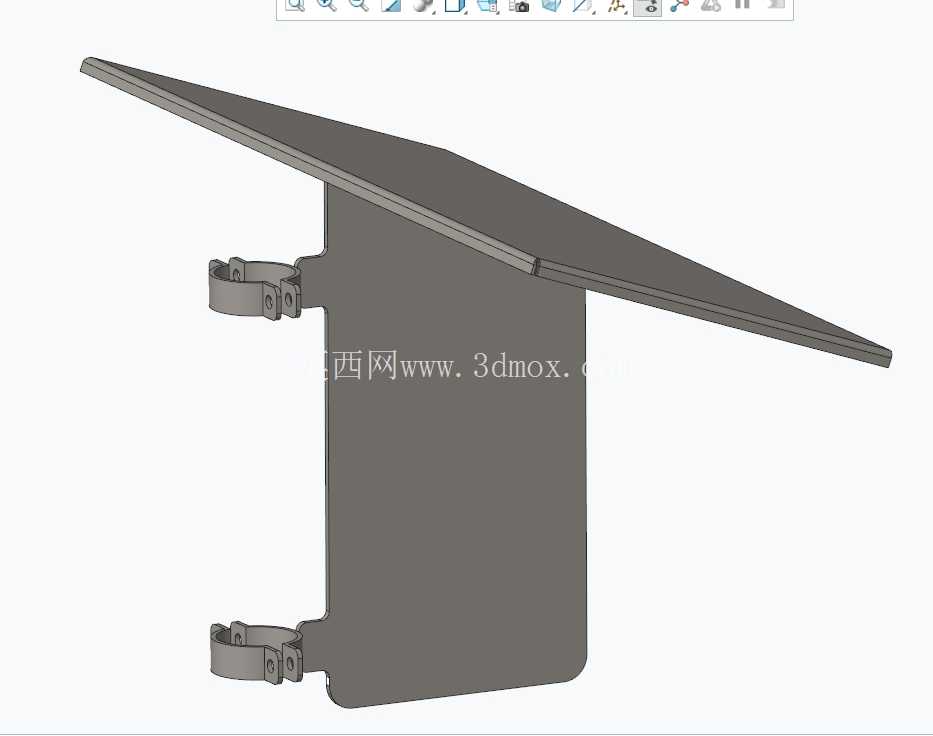

　　在建模过程中，所有的弯折圆角、螺栓孔位、安装面的平面度都按照实际钣金加工的工艺要求做了还原，没有出现工艺无法实现的尖角或零厚度结构，安装配合面的公差预留也符合常规五金件的加工精度要求，生产时可直接参考三维模型展开下料、折弯成型，无需二次调整结构尺寸。支架的底部还预留了排水孔，避免遮沿与支架主体之间的空腔积水，长期使用出现锈蚀问题，所有的连接位都做了加强筋处理，在不额外增加整体板材厚度的前提下提升了结构的抗扭、抗弯性能，即使在沿海多风地区使用，也能保证摄像头的安装角度长期稳定，不会因为风振出现角度偏移，减少后期运维人员上门校准角度的频次。
