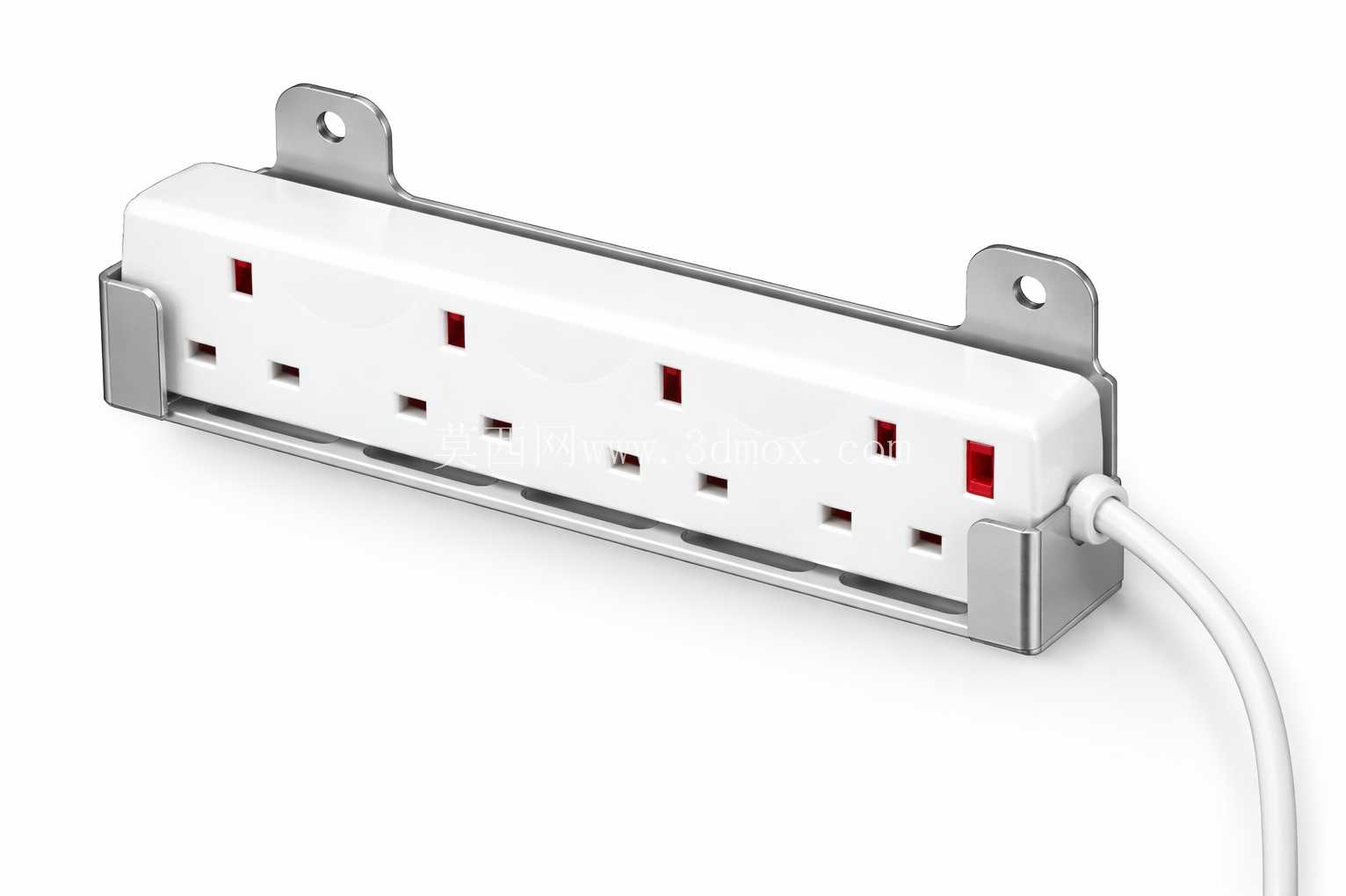

壁挂式多插孔电源排插金属固定支架

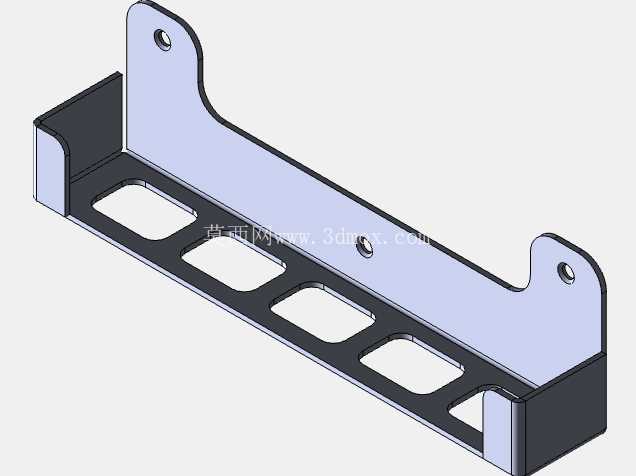

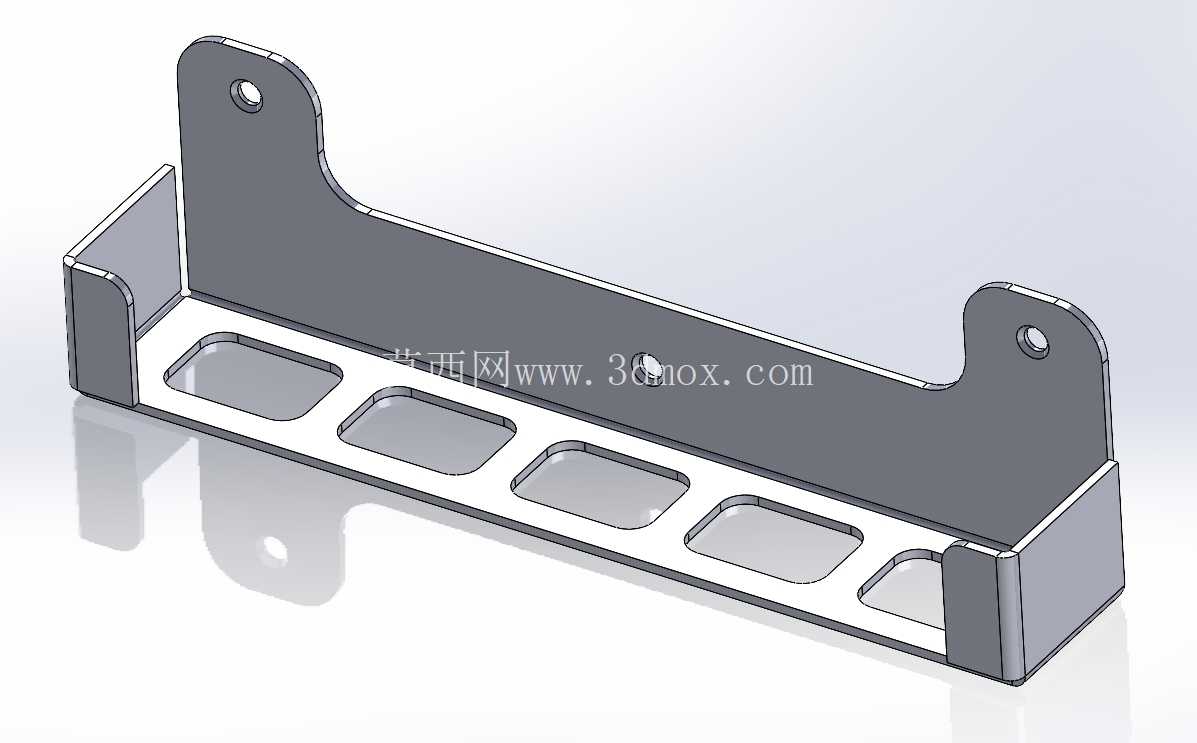

在商用办公区工位布线、工业车间设备旁临时供电拓展、家居墙面整洁化改造这类场景里，拖线板随意放置带来的线缆拉扯、积灰进水、误碰脱落问题一直是配电末端的常见隐患，这款壁挂式电源板支架正是针对这类痛点设计的固定构件。从实际使用逻辑出发，支架采用半包式承托结构，主体为弯折成型的钣金框架，两侧设置带安装孔的挂耳，可直接通过膨胀螺丝或自攻螺钉固定在墙面、设备侧壁、工作台立面等垂直安装面，安装孔位做了沉台处理，固定后螺钉头不会突出刮蹭排插外壳。框架底部预留了线缆穿出的让位缺口，排插的电源线可从缺口处顺出沿墙面排布，避免线缆弯折角度过大造成内部线芯疲劳断裂，同时框架前后侧的限位折边刚好卡住排插壳体的上下边缘，不需要额外打孔固定排插本身，更换不同规格排插时只需将排插从框架侧方滑入即可，维护更换效率更高。设计过程中重点考量了安装边界的适配性，挂耳的安装孔中心距匹配常规86型线盒的孔位间距，可直接替换原有墙面面板的安装位，不需要额外在墙面重新打孔，降低安装时的墙面破坏程度；框架的内部宽度、深度尺寸适配市面主流四位英式排插的壳体尺寸，侧边的弹性压片可适配±3mm的壳体尺寸公差，避免不同厂商排插壳体尺寸偏差导致的安装松动问题。从功能特性来看，支架的金属材质相比塑料固定件拥有更好的抗老化性能，在车间多油污、温差较大的环境下不会出现塑料件常见的脆化开裂问题，框架表面做了钝化防锈处理，长期处于潮湿环境也不会出现锈迹污染墙面或排插外壳的情况。实际安装时，先将两个挂耳通过螺钉固定在预设安装面，确认框架水平后将排插沿框架滑槽推入，调整电源线走向使其沿墙面理线夹固定即可，安装完成后排插距离墙面留有5mm的间隙，可避免墙面凝露直接接触排插底部，降低漏电风险，同时壁挂安装的方式让排插远离桌面操作区域，不会被工件、工具磕碰造成插座松动或外壳破损。在餐饮门店后厨这类需要频繁清洁墙面的场景，壁挂固定的排插可避免清洁时水溅到排插底部，支架的折边高度刚好遮挡排插侧面的拼接缝隙，清洁时的水流不会顺着缝隙流入排插内部；在实验室测试工位，支架可固定在实验台侧边的型材立面上，为测试仪器提供就近的供电接口，不需要将排插放置在实验台面上占用操作空间，同时线缆从支架底部顺出沿型材布线，不会出现线缆杂乱缠绕影响实验操作的问题。结构设计上没有采用多余的复杂构件，整体为一块钣金经裁切、冲孔、弯折三道工序成型，没有焊接点位，避免焊接处防锈层破损带来的锈蚀隐患，挂耳与主体框架为一体化弯折结构，承重能力可达5kg以上，即使排插插满较重的电源适配器也不会出现支架变形脱落的问题。针对不同安装场景的需求，支架的挂耳可根据安装面的材质选择不同的固定方式，在木质板材上可直接用自攻螺钉固定，在混凝土墙面可搭配膨胀管固定，在铝型材框架上可通过T型螺栓搭配螺母固定，不需要额外加工转接件。日常使用过程中，排插的插拔操作不会带动支架移位，框架的限位结构可抵消插拔时的侧向推力，长期使用也不会出现固定螺钉松动的问题，相比粘胶式的排插固定器，这款金属支架不存在粘胶老化脱落的风险，承重能力和使用寿命都更适配长期固定使用的场景。
