B&C DCX464同轴驱动单元结构设计

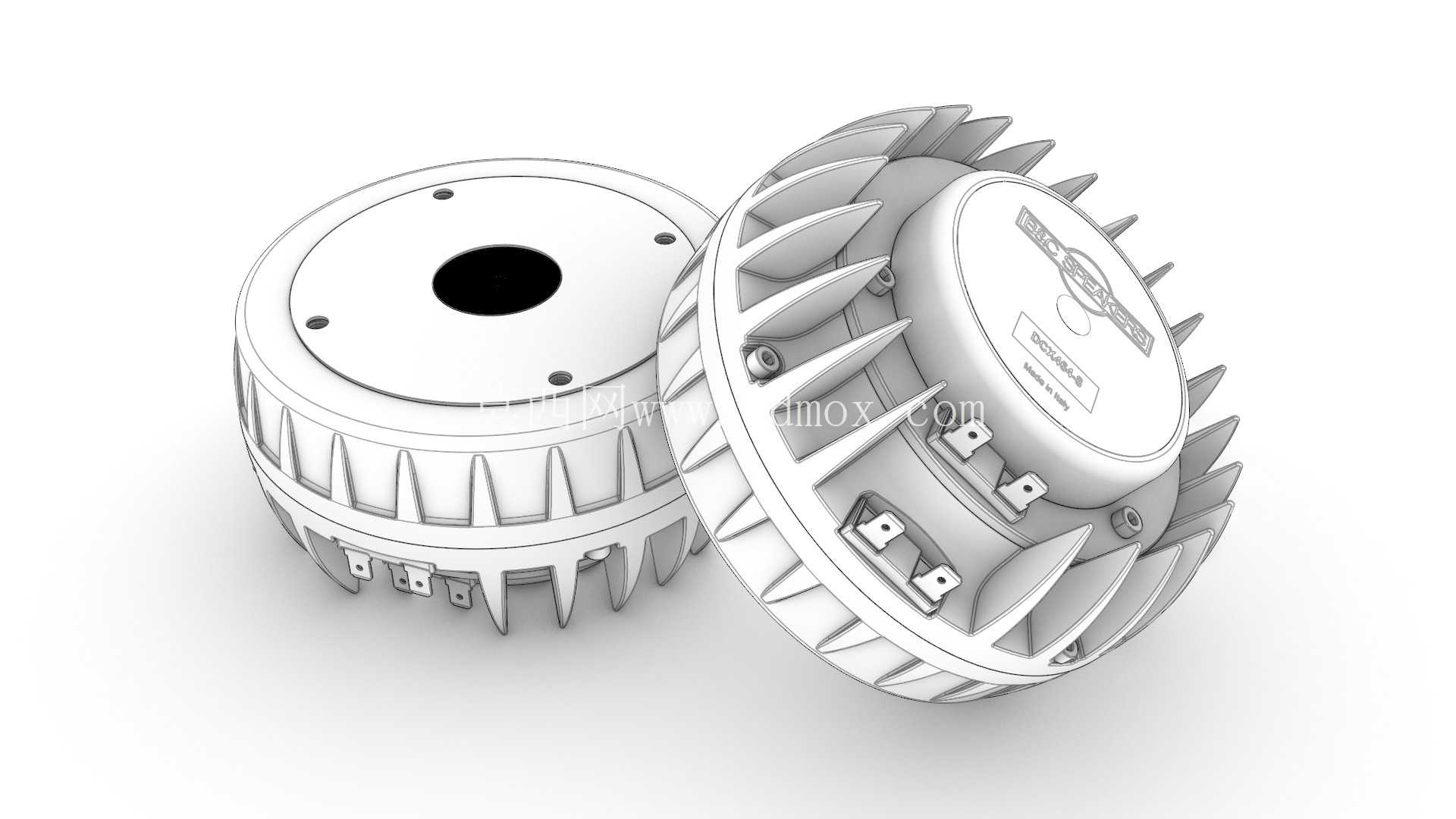

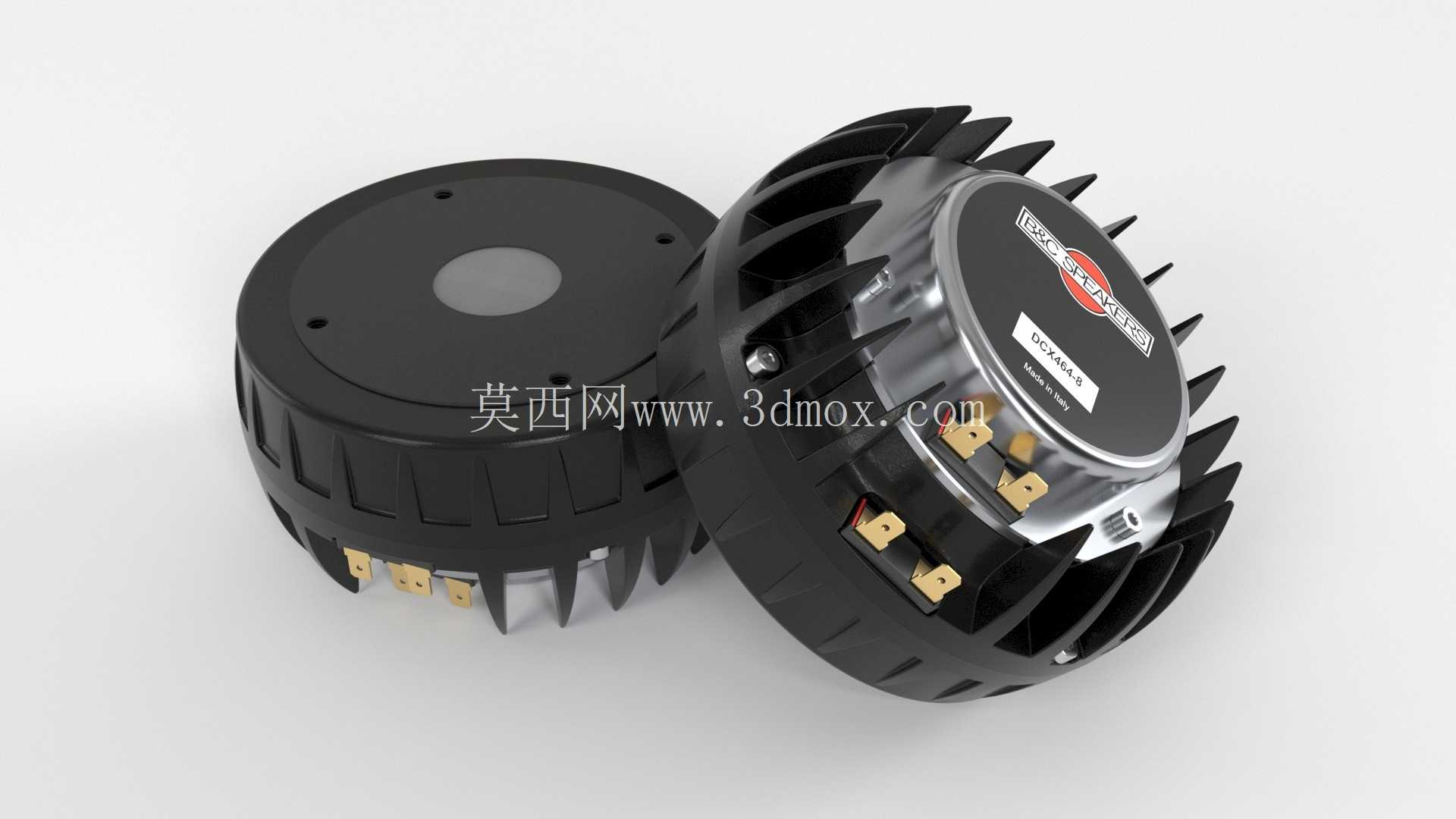

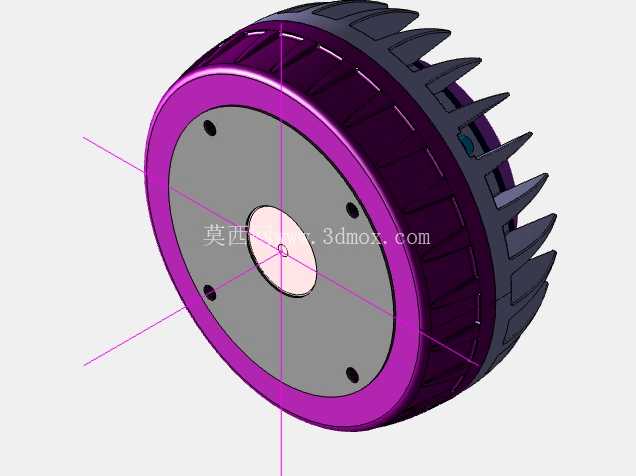

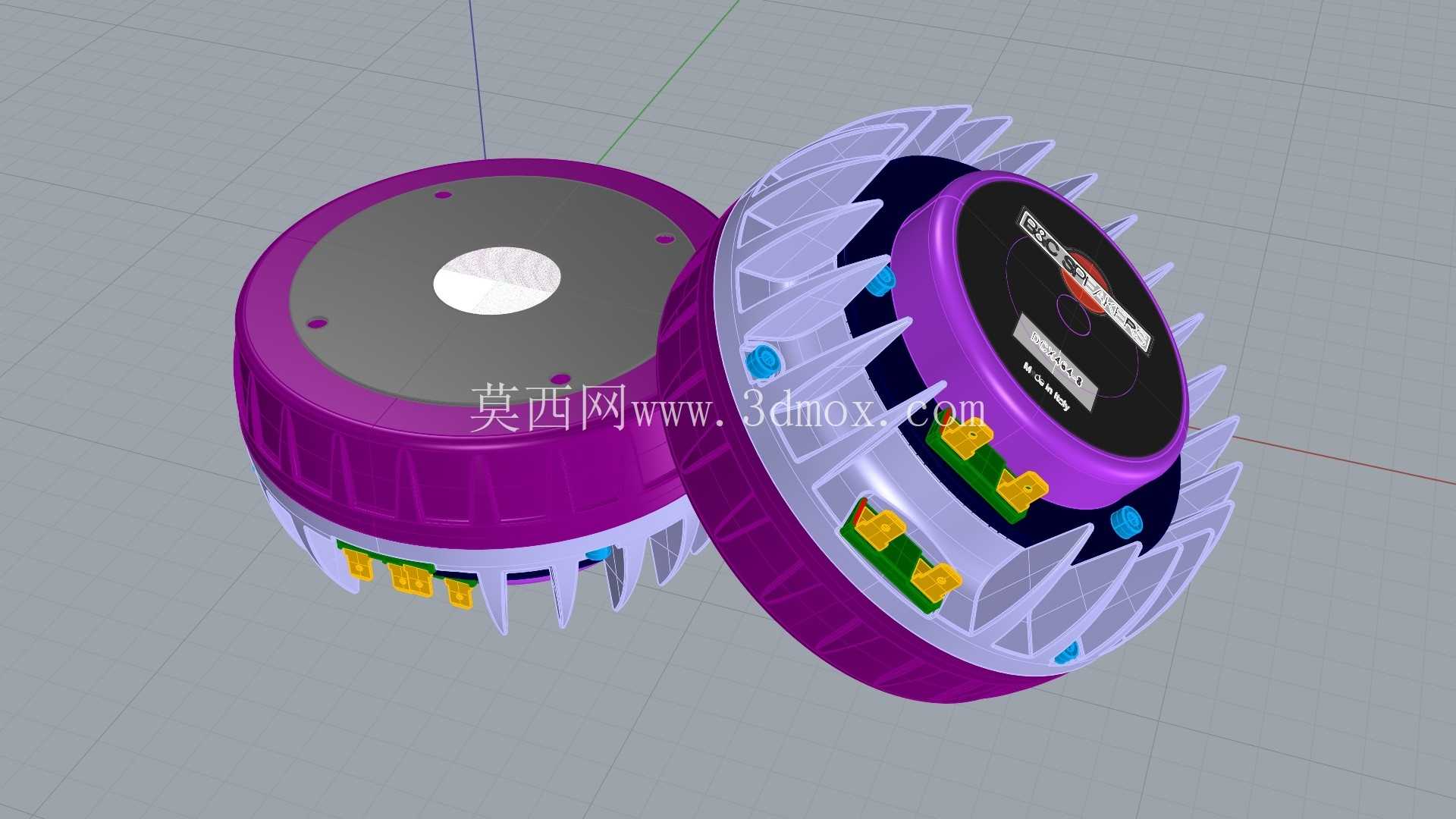

　　从结构设计思路来看，整个单元的磁路系统、散热结构、接线端子布局都围绕同轴布局的空间约束做了针对性优化，后部的环形散热鳍片采用放射状排布，鳍片的厚度、间距都经过热传导路径优化，磁路工作时产生的热量可以通过金属基座快速传导到鳍片表面，依靠空气对流完成散热，避免长时间大功率工作下磁钢退磁、音圈过热烧毁的问题，鳍片的边缘做了倒角处理，既减少安装过程中划伤操作人员的风险，也能降低气流通过时的风切噪声，避免散热结构产生额外的杂音影响电声性能。这款同轴驱动单元的结构设计，核心围绕专业扩声场景的同轴共点发声需求展开，在电声工程领域，这类部件主要应用于专业线阵列音箱、剧场固定安装扩声系统、大型流动演出返听音箱、高端影院主声道扬声器中，承担高频与中低频声波的同轴辐射功能，解决传统分频扬声器高低音声源位置偏移带来的相位干涉问题，让不同频段的声波从同一轴向位置向外辐射，有效优化听音区域的频响一致性，减少离轴响应的声染色问题。单元的前侧安装法兰预留了均匀分布的安装孔位，安装边界的尺寸匹配专业压缩驱动头的通用安装标准，可以直接适配常规型号的号筒接口，不需要额外设计转接法兰，降低音箱整体的结构设计复杂度；接线端子采用镀金插片结构，分正负极端子对称排布在单元侧部，端子的间距满足安规爬电距离要求，插片的夹持力经过结构校核，大功率工作下不会因为振动出现接触松动的问题，端子旁预留了极性标识位置，装配过程中可以快速识别接线极性，避免反接导致的相位抵消问题。

　　磁路部分的结构采用同轴嵌套设计，高音单元的磁路完全集成在中低音单元的磁路中心位置，两个磁路之间设置了非导磁隔磁层，避免高低音磁路互相干扰导致的磁场畸变，磁隙的宽度控制在合理公差范围内，既保证音圈在磁隙中有足够的运动行程，也能保证磁隙内的磁场强度均匀，减少非线性失真。单元的后部端盖采用高强度工程塑料注塑成型，端盖与散热基座之间设置了密封胶圈，既可以阻挡外界的灰尘、水汽进入磁隙内部，也能起到一定的阻尼作用，减少金属部件谐振产生的异常音。

　　从安装适配性来看，整个单元的轴向长度控制在紧凑范围内，在音箱箱体内部安装时，不会占用过多的箱体内部容积，给箱体内部的分频器、接线结构预留足够的布置空间；单元的整体重量分布均匀，安装到号筒上之后重心与安装轴线重合，不会因为重心偏移导致长期使用后安装螺丝松动。在结构细节处理上，所有与空气接触的外露金属部件都做了抗氧化表面处理，在潮湿的户外演出环境下也不会出现锈蚀问题，塑料部件的材料选用耐温等级满足长时间大功率工作的温升要求，不会因为高温出现形变、老化开裂的问题。音圈的引线走线做了专门的固定结构，避免大振幅工作下引线拍打振膜产生杂音，振膜的压边结构采用均匀压合设计，保证振膜周边的固定力一致，避免局部应力集中导致的振膜破裂问题。

　　这类同轴驱动单元的结构设计，需要同时平衡电声性能、散热效率、安装通用性、结构可靠性多个维度的要求，在有限的空间内集成两套独立的换能结构，同时保证两套结构工作时互不干扰，对结构布局的精度、零部件的公差配合都有较高的要求，建模过程中需要严格还原各个部件的配合间隙、安装孔位的位置度、散热鳍片的轮廓尺寸，才能保证模型用于结构装配验证、安装适配校核时的参考价值，帮助音箱结构设计人员快速完成箱体与驱动单元的匹配设计，减少实物打样的迭代次数。
