小型燃油动力三轮代步车动力底盘结构

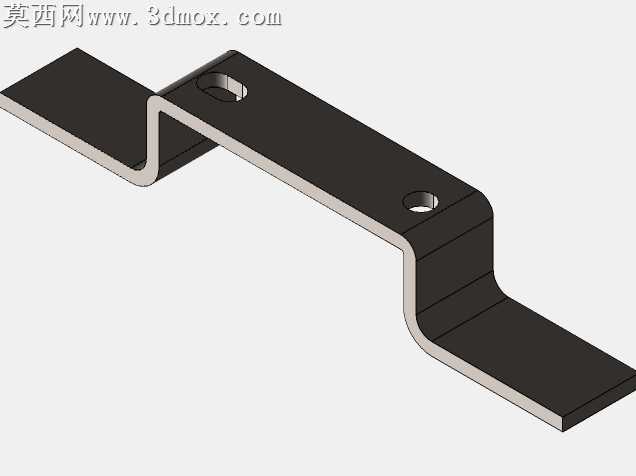

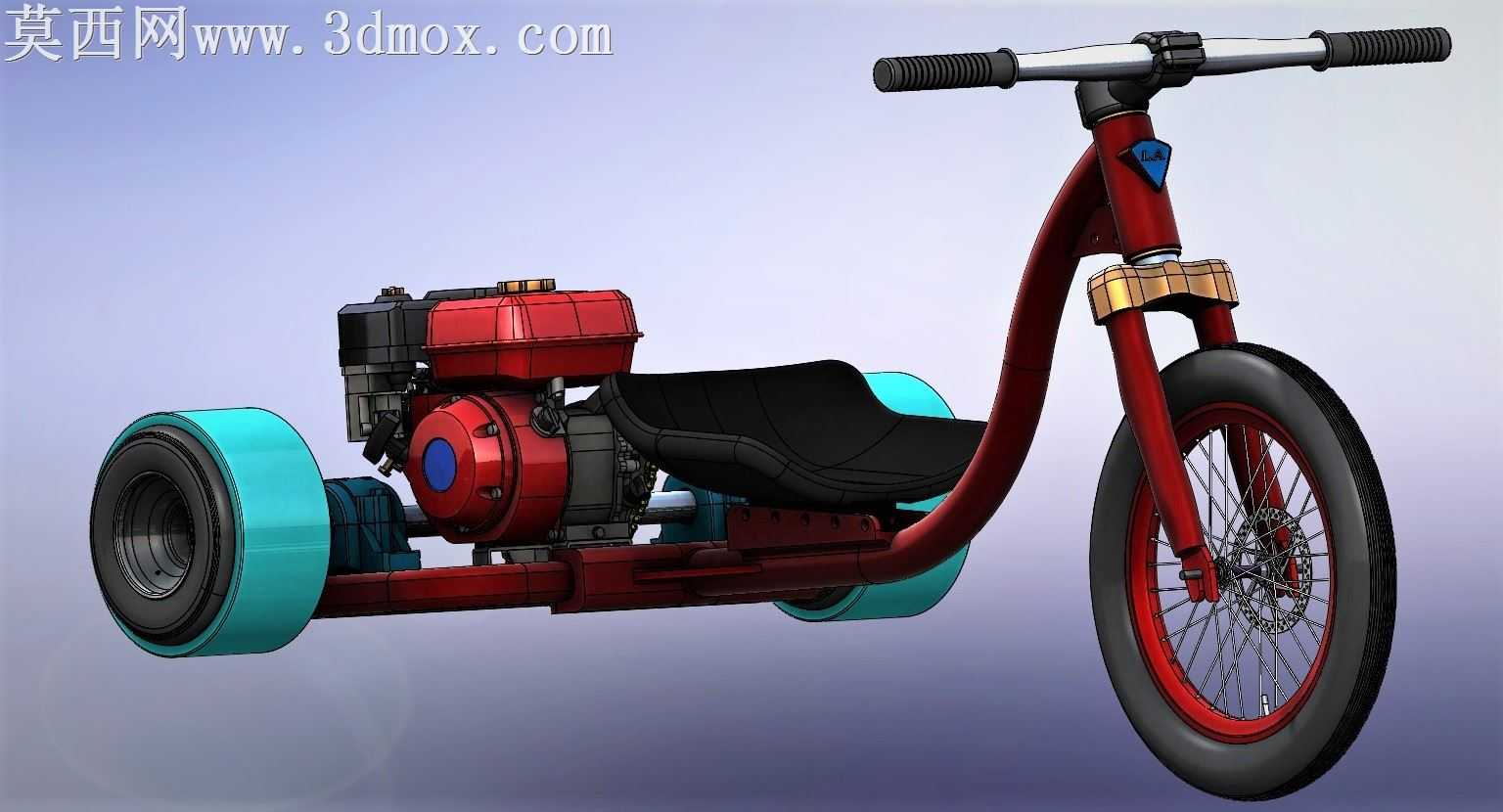

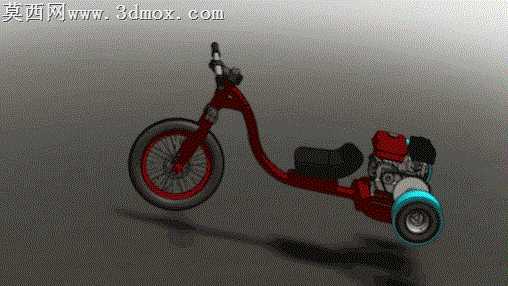

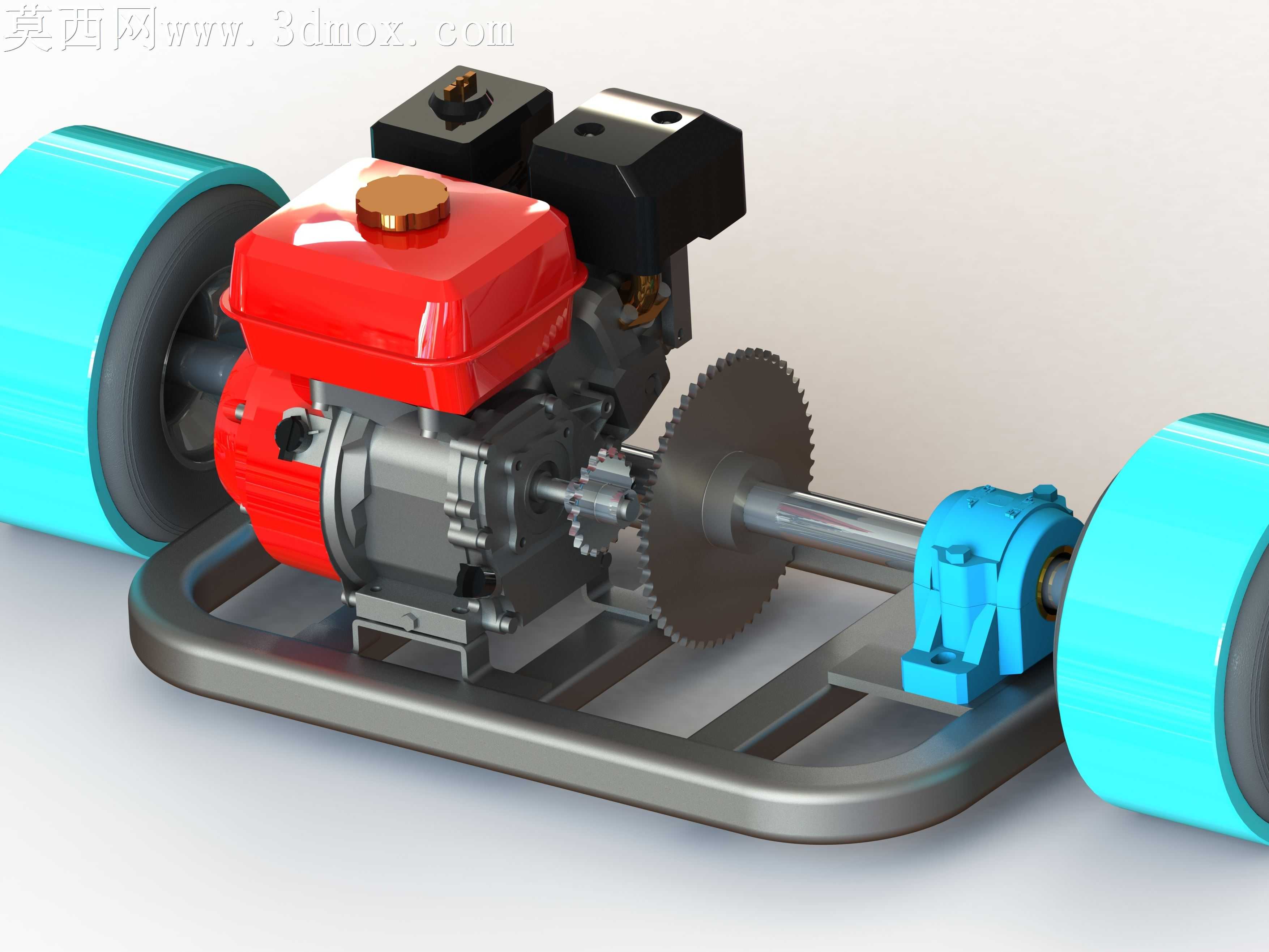

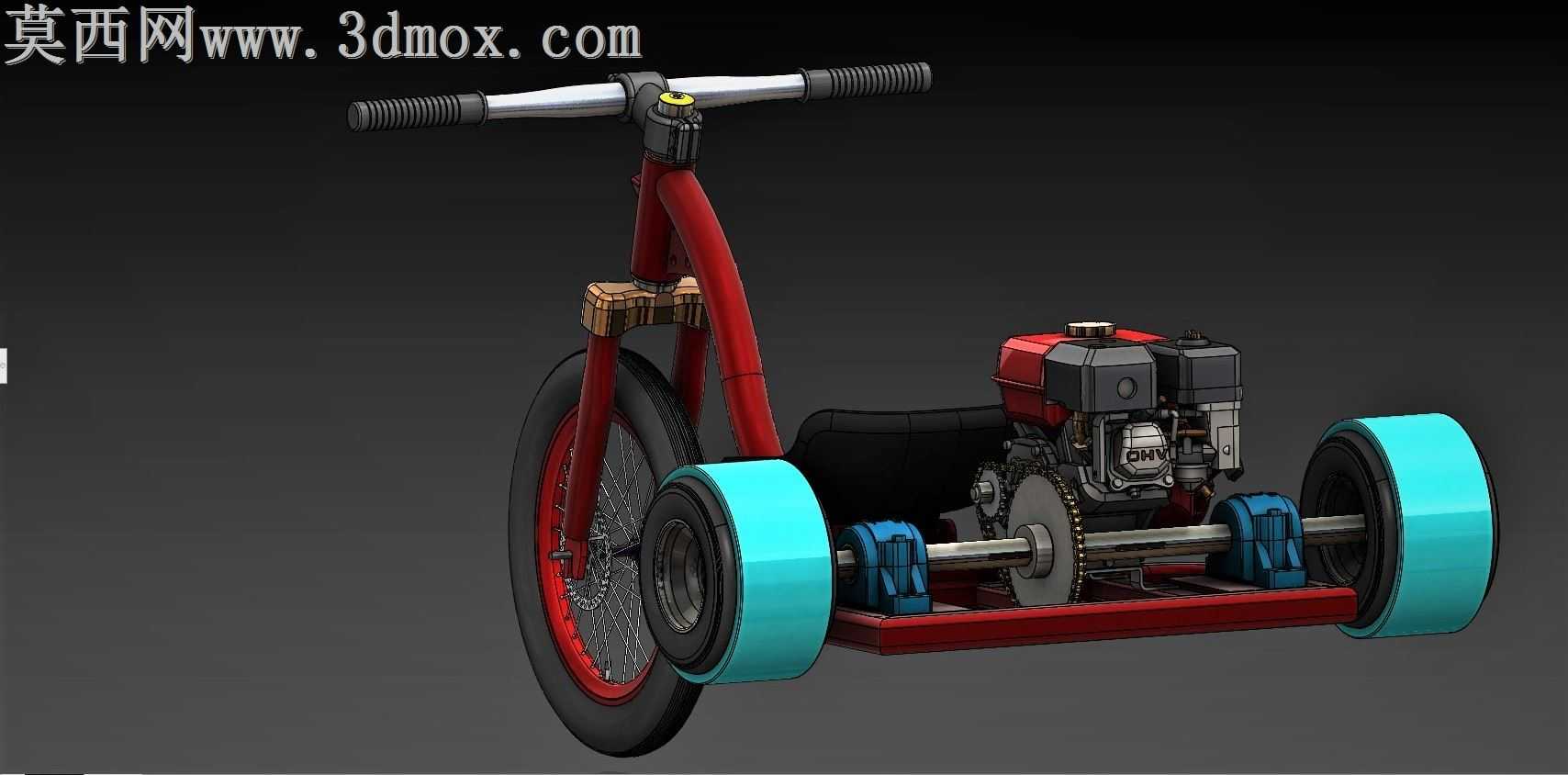

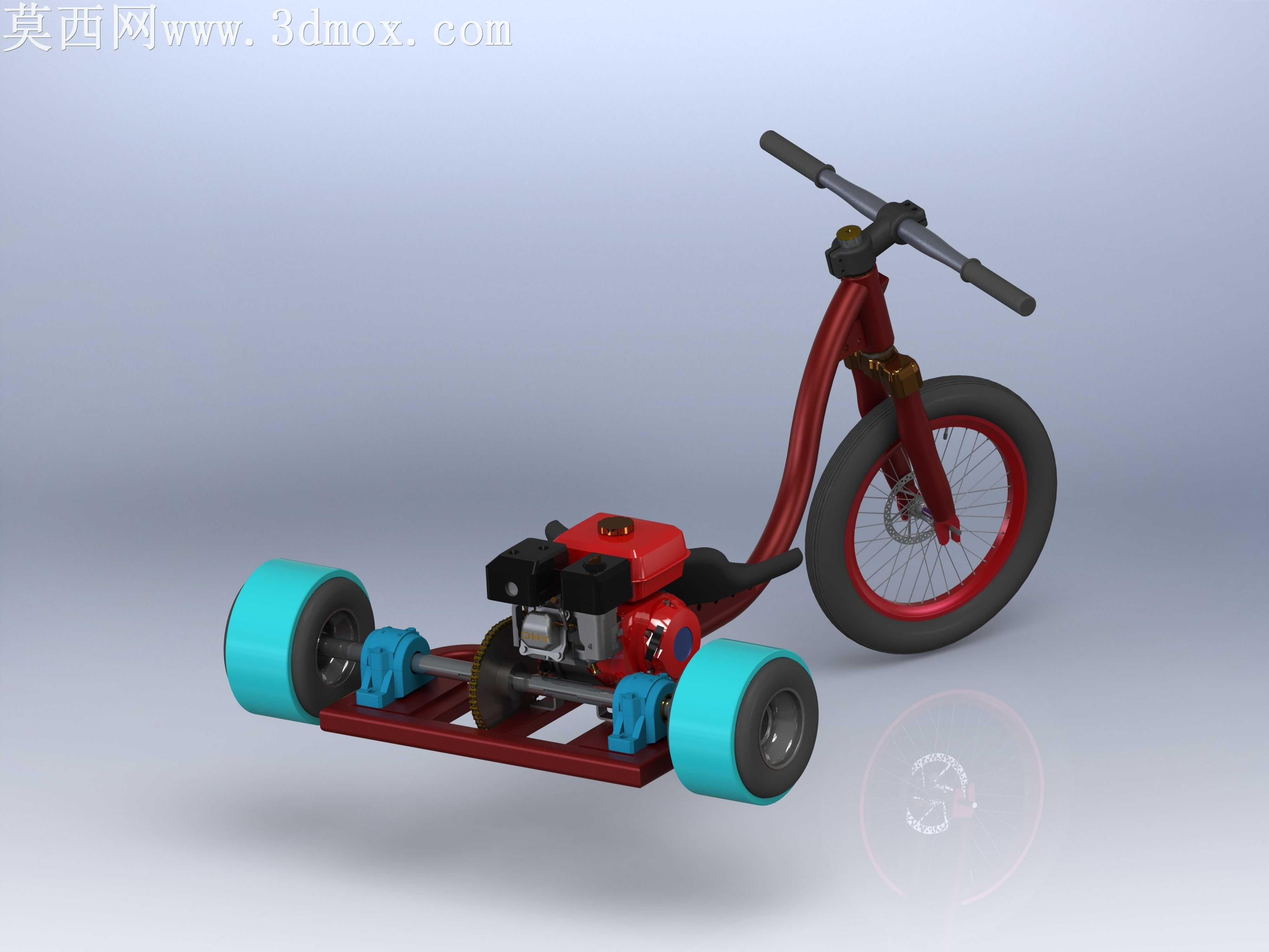

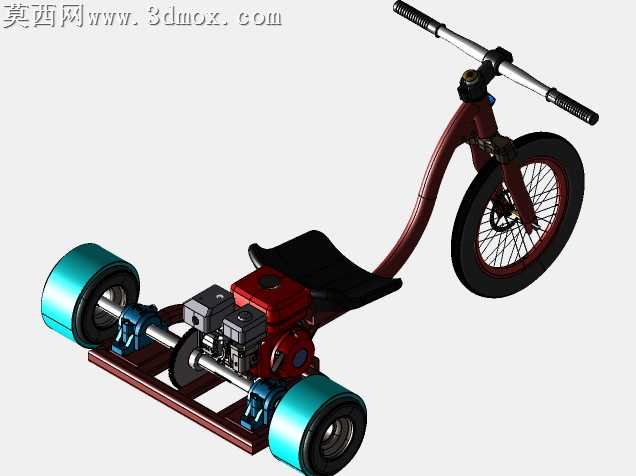

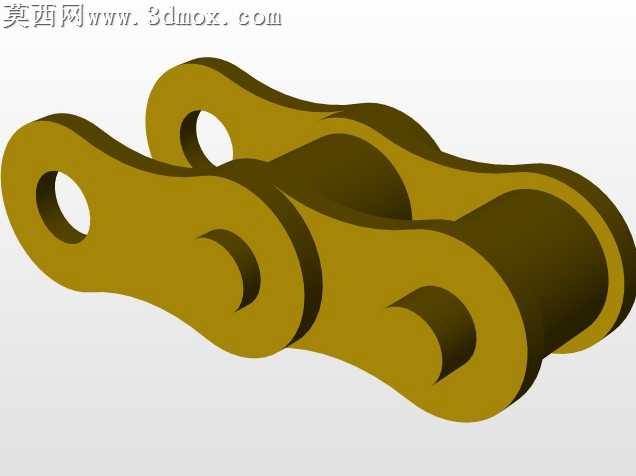

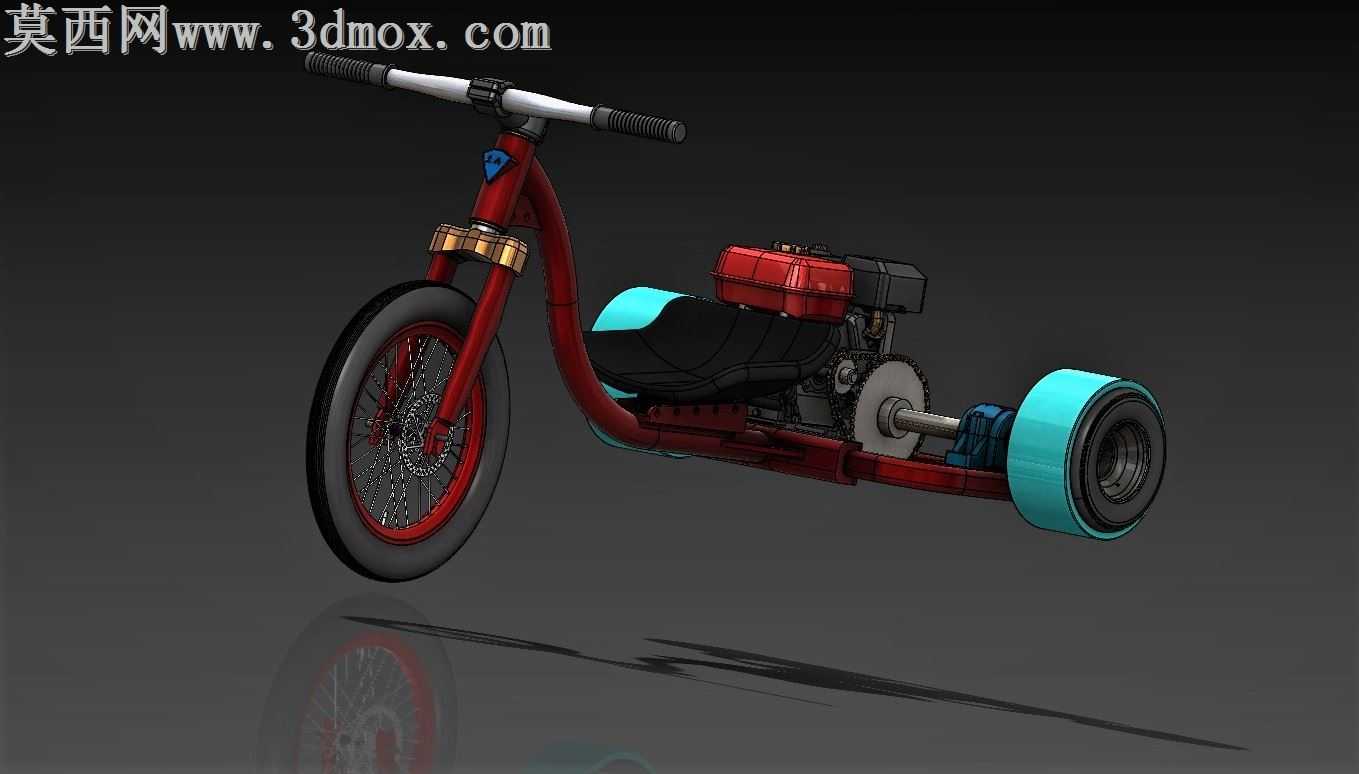

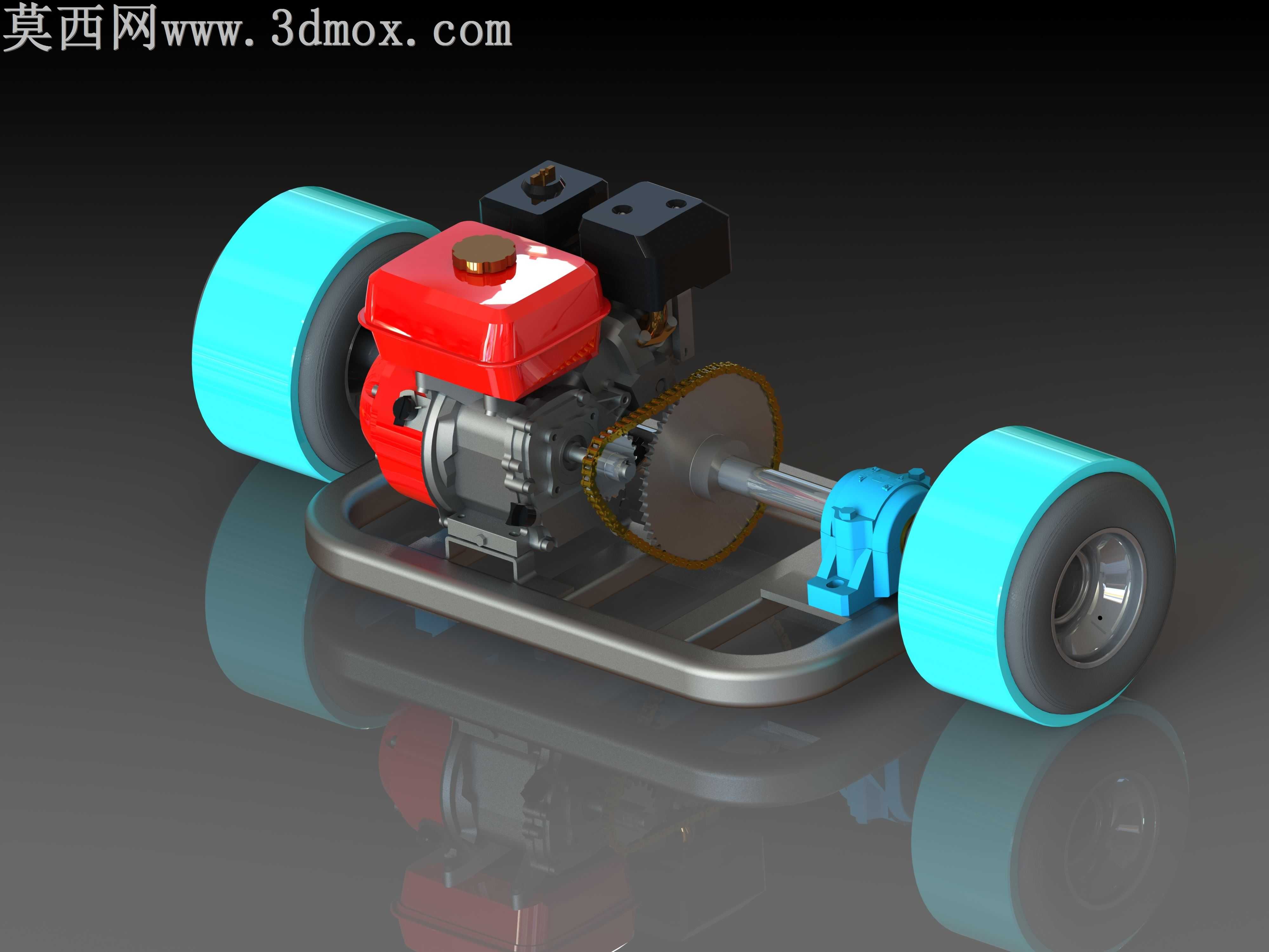

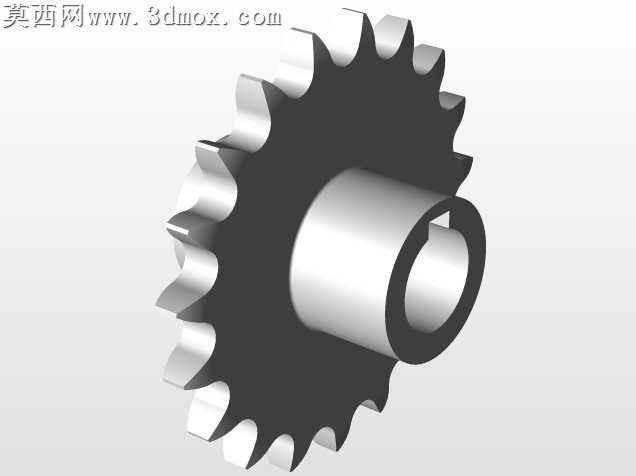

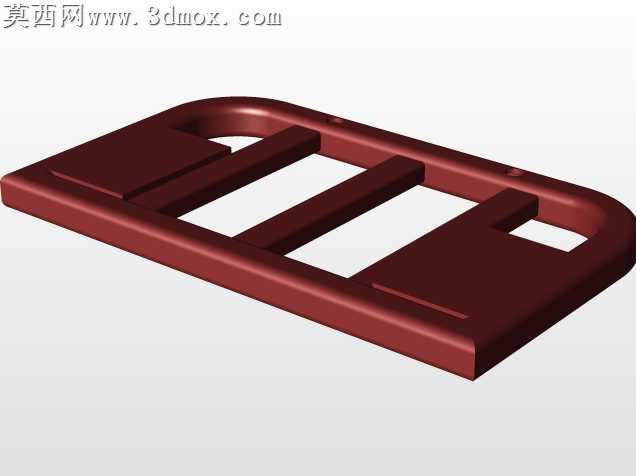

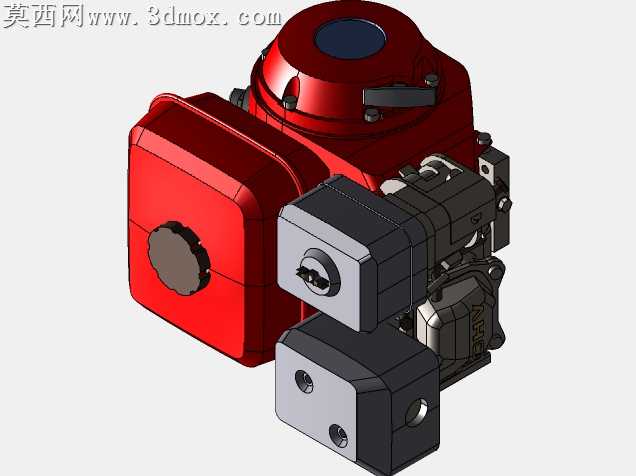

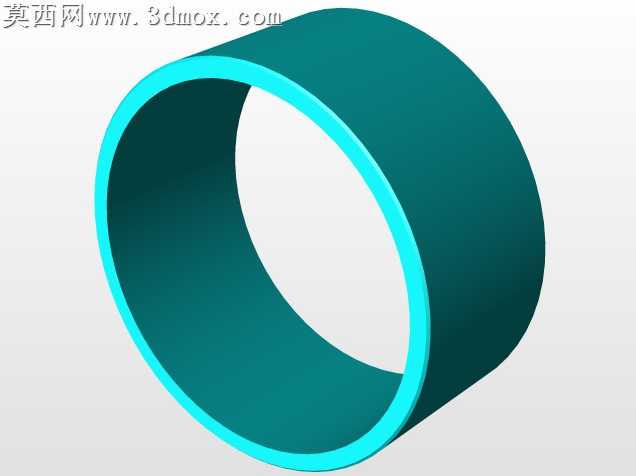

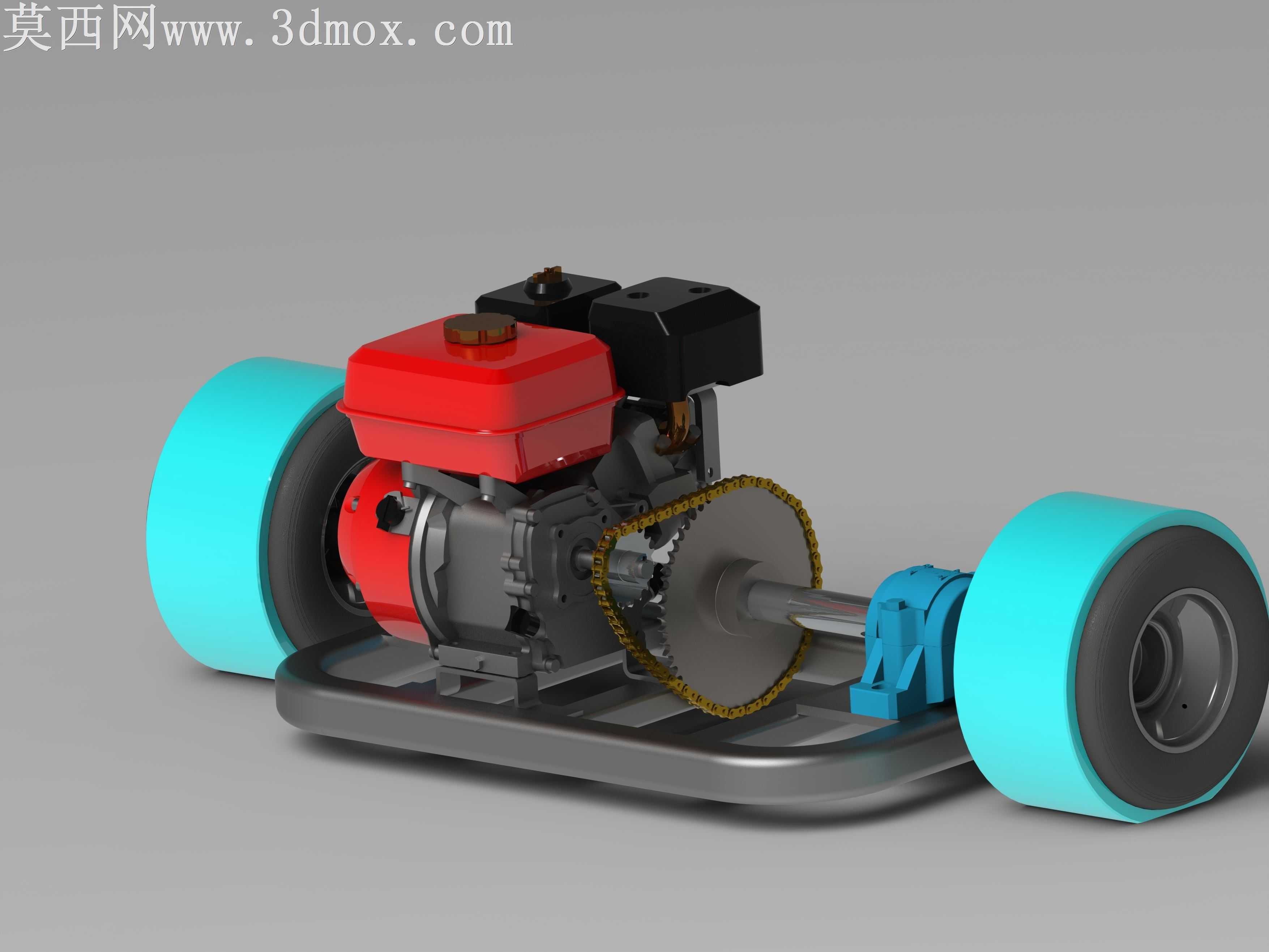

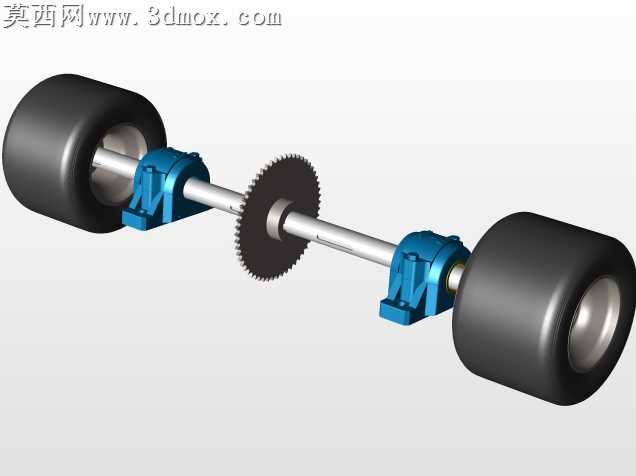

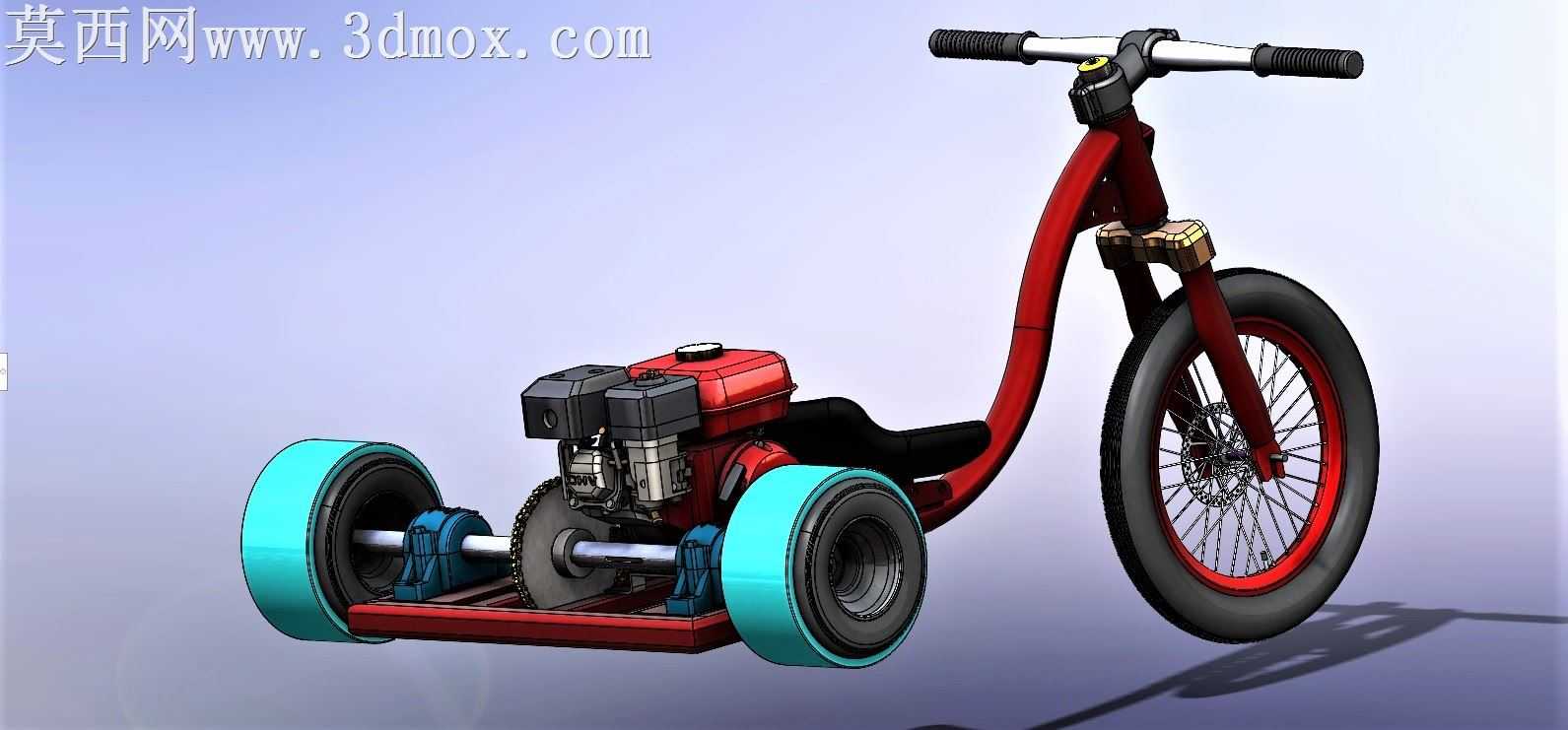

该作品为小型燃油动力三轮载具的动力底盘三维建模成果，整体采用自底向上的建模思路完成全结构搭建，首先完成各独立零部件的参数化建模，再通过装配约束完成整体组合，最终通过渲染输出直观的效果展示图。建模过程中针对单缸四冲程燃油发动机做了细致的结构还原，包含发动机缸体、散热鳍片、油箱盖、启动拉盘、化油器等细节结构，缸体部分区分了散热壳体与内部曲轴箱体的结构差异，还原了真实小型通用汽油机的外形特征与安装点位。传动部分采用链轮链条传动结构，建模时还原了主动链轮、从动链轮的齿形参数，以及传动链条的链节拼接结构，同时对后桥的轴承座、支撑座做了结构还原，清晰展示动力从发动机输出轴传递至后轮轴的完整传动路径。行走部分采用大宽度充气轮胎结构，建模时还原了轮胎的胎面弧度、轮毂的安装孔位，以及轮胎与轮轴的装配关系，宽胎设计适配小型载具的低重心行驶需求。底盘车架采用弯管焊接式框架结构，通过扫掠特征完成弯管的型材建模，还原了车架的承托轮廓，车架上预留了发动机安装位、传动部件避让位，整体结构紧凑，将动力总成、传动部件全部承托在框架范围内，降低整体重心。材质渲染阶段，针对不同部件赋予了对应物理材质：发动机散热壳体采用亮红色烤漆材质，曲轴箱采用哑光铸铁金属材质，链轮链条采用高反光镀铬金属材质，车架采用哑光银灰色金属材质，轮胎采用哑光黑色橡胶材质，轮毂采用亮面金属材质，地面添加了高反光平面来模拟镜面反射效果，搭配柔和的三点布光，突出各部件的材质质感与结构轮廓，让整体装配关系清晰可辨。设计上围绕小型机动三轮载具的轻量化、紧凑化需求，将动力、传动、行走、支撑结构高度集成，省去了冗余的外部覆盖件，直观展示核心动力行走系统的布局逻辑，可作为小型代步车、场地作业车的动力底盘设计参考，清晰呈现了燃油动力小型三轮载具的核心结构组成与动力传递逻辑。
