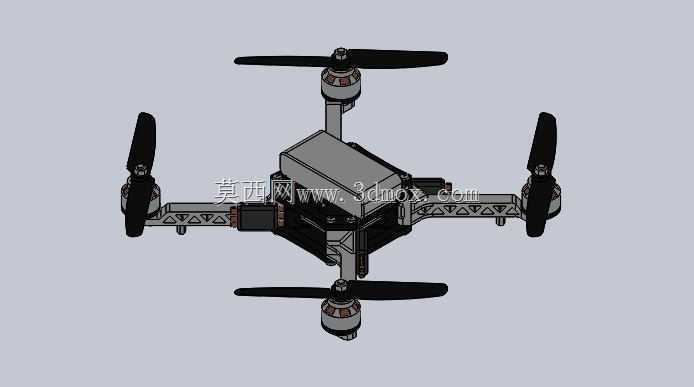

折叠式小型四旋翼飞行载具结构设计

　　这款四旋翼飞行载具的结构设计，最初是面向小范围低空巡检、近景航拍以及轻载荷短途投送场景做的适配，日常作业里，不管是厂区内部的管线巡查、户外小范围的地形勘测，还是消费级的航拍摄影需求，这套结构都能覆盖对应的使用场景。从实际使用的角度出发，机臂采用可折叠的结构形式，收纳状态下四个机臂可以向机身中心收拢，大幅缩小存放与携带时的占用空间，日常外出作业不需要配备专门的大型防护箱，普通的双肩包就能完成整机收纳，转场运输的便利性比固定机臂的同级别机型提升不少。

　　动力布局上采用常规的X型四旋翼排布，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，抵消自旋扭矩的同时保证飞行姿态的可控性，每个机臂末端的电机安装座都做了定位止口设计，装配时不需要反复调整电机同轴度，只要把电机卡入止口位锁紧固定螺丝就能保证安装精度，减少后期调试时的动平衡校准工作量。机身主体采用分层堆叠的结构形式，最上层是飞控与GPS模块的安装舱，中间层预留了电池仓与载荷挂载位，下层是电调与电源分线板的安装空间，各层之间通过铜柱与螺丝连接，走线全部走机身内部的预留线槽，不会出现线材外露干扰旋翼转动的问题，同时也能减少户外作业时树枝、线缆勾挂线材导致炸机的风险。

　　从安装边界来看，机臂展开后整机的旋翼回转直径控制在350毫米以内，折叠后的最大外形尺寸不超过180毫米见方，机身主体的核心安装区域预留了通用的20毫米间距螺丝孔位，不管是挂载小型运动相机、微型投放装置还是轻量化的检测传感器，都可以直接通过标准孔位固定，不需要额外打孔改装。电池仓的尺寸适配常规的3S 1500mAh到2200mAh规格的锂聚合物电池，仓盖采用快拆卡扣设计，更换电池不需要借助工具，十几秒就能完成电池更换，缩短作业间隙的等待时间。

　　结构设计阶段特意做了重量控制，机臂采用碳纤维复合材质的型材加工，在保证结构强度的前提下尽可能降低自重，机身主体的安装板采用玻纤增强的工程塑料注塑成型，抗冲击性能比普通ABS材质提升40%以上，日常作业中如果出现低空坠落或者擦碰障碍物的情况，只要不是直接撞击硬质岩石或者混凝土结构，机身主体不会出现碎裂的问题，机臂上还设计了易损的断裂让位槽，万一出现撞击，断裂位置会优先出现在让位槽处，不会损伤机身内部的飞控与电池部件，后期维修只需要更换对应的机臂即可，降低维护成本。

　　旋翼部分采用快拆式的折叠桨设计，桨叶通过桨夹固定在电机轴上，不需要额外拧动桨帽，对准卡槽按压到位就能锁定，日常收纳时可以把桨叶折叠贴在机臂侧面，不需要每次转场都拆卸桨叶，减少桨叶丢失的概率。起落架采用一体化的弹性塑料结构，直接固定在机身下层的安装板上，高度预留了30毫米的离地间隙，既可以保证挂载的相机或者传感器不会触地，也能在降落时起到缓冲作用，吸收硬着陆带来的冲击，避免机身内部的电子元件因为震动出现松脱。

　　实际飞行的姿态控制上，这套结构的重心设计严格控制在机身几何中心的正下方，电池安装位刚好位于重心点位置，不管电池电量怎么变化，整机重心偏移量都控制在2毫米以内，飞控的PID参数调试难度大幅降低，新手也能快速调出稳定的飞行参数。机臂与机身的连接部位采用阻尼转轴结构，展开机臂后会自动锁定到位，不会出现飞行过程中机臂折叠的问题，折叠时只需要按压转轴处的解锁按钮就能收拢，操作逻辑简单，没有复杂的锁扣结构，减少户外使用时的故障点。

　　针对户外作业的复杂环境，机身所有的电子元件安装舱都做了接缝处的密封胶条设计，日常小雨天气下也能正常作业，不会出现雨水渗入舱内损坏电路的问题，电机采用外转无刷电机，防水等级达到IP54，短时间的淋水不会影响电机正常运转。机身侧面预留了数传天线与图传天线的安装位，天线接口采用标准的SMA接头，用户可以根据自己的使用需求更换不同增益的天线，不需要对机身结构做任何改装。

　　从载荷能力来看，这套结构在自重控制在320克的前提下，最大起飞重量可以达到1.2千克，除去电池与机身本身的重量，还有300克左右的有效载荷余量，足够挂载大部分消费级的运动相机或者小型检测设备，满足日常作业的载荷需求。机臂的长度经过反复优化，既保证了旋翼下洗气流不会干扰到挂载的相机拍摄画面，也不会因为机臂过长导致整机刚性下降，飞行过程中机臂的形变量控制在0.5毫米以内，不会出现高频震动影响拍摄画质或者飞控传感器精度的问题。
