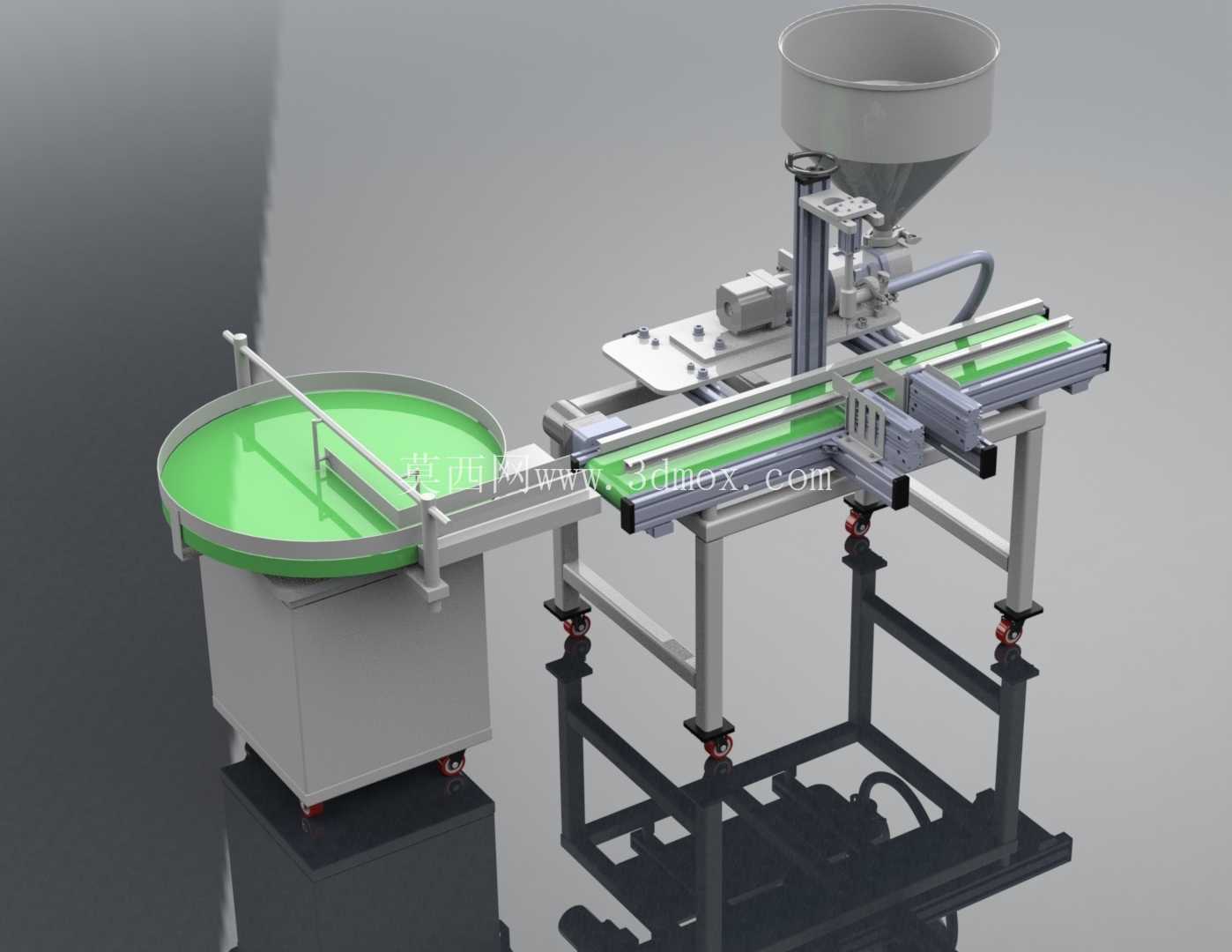

带理瓶转盘与输送线的膏液灌装设备

这套灌装设备的整体布局围绕中小批量瓶装物料的连续灌装需求搭建，左侧的圆形理瓶转盘承担空瓶的上料整理功能，转盘盘面采用绿色防滑耐磨材质，边缘设置弧形挡边与导向拨杆，可将无序放置的空瓶逐步理顺为单列，顺着衔接导板平稳送入中间的皮带输送线，避免人工摆瓶的效率损耗与瓶身磕碰问题。输送线采用铝型材搭建框架，配套绿色平皮带作为输送载体，两侧设置可快速调节的导向护栏，能够根据不同直径的瓶型调整护栏间距，适配从10ml到500ml区间的常规圆瓶、扁瓶灌装需求，护栏上预留的快拆旋钮无需额外工具即可完成宽度调整，换型调试时间可控制在十分钟以内。

输送线上方的灌装执行单元采用立式立柱安装结构，料斗设置在单元最上方，采用锥斗设计避免物料挂壁残留，针对膏体类物料可在料斗侧壁加装搅拌结构防止物料分层，针对液体类物料可更换防滴漏灌装头，避免灌装收尾时物料滴落污染瓶身与输送台面。灌装头的升降行程通过线性导轨导向，可根据瓶身高度调整下行位置，保证灌装嘴深入瓶内三分之一位置再开始出料，减少物料飞溅与气泡产生，灌装量通过行程参数调整即可适配不同规格的灌装需求，无需更换核心机械部件。

设备整体机架采用方管焊接后做喷塑处理，底部安装带刹车的万向脚轮，同时配套可调支撑脚，移动时可收起支撑脚通过脚轮推移到指定工位，就位后放下支撑脚调平设备，避免运行过程中出现晃动偏移，脚轮的承重选型按照整机满载重量的1.5倍配置，长期使用不会出现轮体变形问题。设备的安装边界需要预留左侧理瓶上料的操作空间，以及右侧出瓶衔接后续旋盖、贴标设备的对接空间，整体占地长度约2.2米，宽度约1.1米，高度约1.8米，车间部署时无需做特殊地基处理，普通硬化地面即可满足安装要求。

从实际应用场景来看，这套设备可覆盖日化行业的爽肤水、乳液、膏霜灌装，制药行业的口服液、药膏灌装，以及食品行业的酱料、糖浆类产品灌装，相比单头手动灌装设备，搭配理瓶与输送结构后可实现连续化作业，单工位灌装速度可达每小时1200-1800瓶，能够匹配中小规模生产线的产能需求。设计过程中充分考虑了清洁维护的便利性，所有与物料接触的部件均采用快拆结构，更换物料时可快速拆卸料斗、灌装嘴、输送导板等部件做清洗消毒，满足不同行业的卫生管控要求；输送线的驱动电机设置在机架底部的封闭护罩内，避免运行过程中物料滴落污染电机，同时护罩采用可拆卸设计，日常维护时可快速打开护罩调整皮带张紧度、检查传动部件运行状态。

设备的电控元件集中安装在机架侧面的电控箱内，布线沿铝型材的内置槽走线，外部无裸露线缆，避免车间清洁时水液溅入造成电路故障，操作按钮设置在灌装单元的侧方，操作人员可在调整瓶型时就近操作启停、点动按钮，无需往返电控箱位置，提升调试效率。理瓶转盘的转速与输送线的速度可做联动匹配，避免出现瓶身堆积或者间隙过大的问题，当输送线上的瓶身到达灌装位置时，定位机构会轻轻卡住瓶身，保证灌装嘴与瓶口精准对中，不会出现偏洒问题，灌装完成后定位机构自动松开，瓶身顺着输送线进入下一工序。整套结构没有冗余的复杂设计，所有部件均采用行业通用标准件，后期维护更换配件无需定制，可有效降低设备的全生命周期使用成本。
