多工位高精度液体灌装注射泵组结构设计

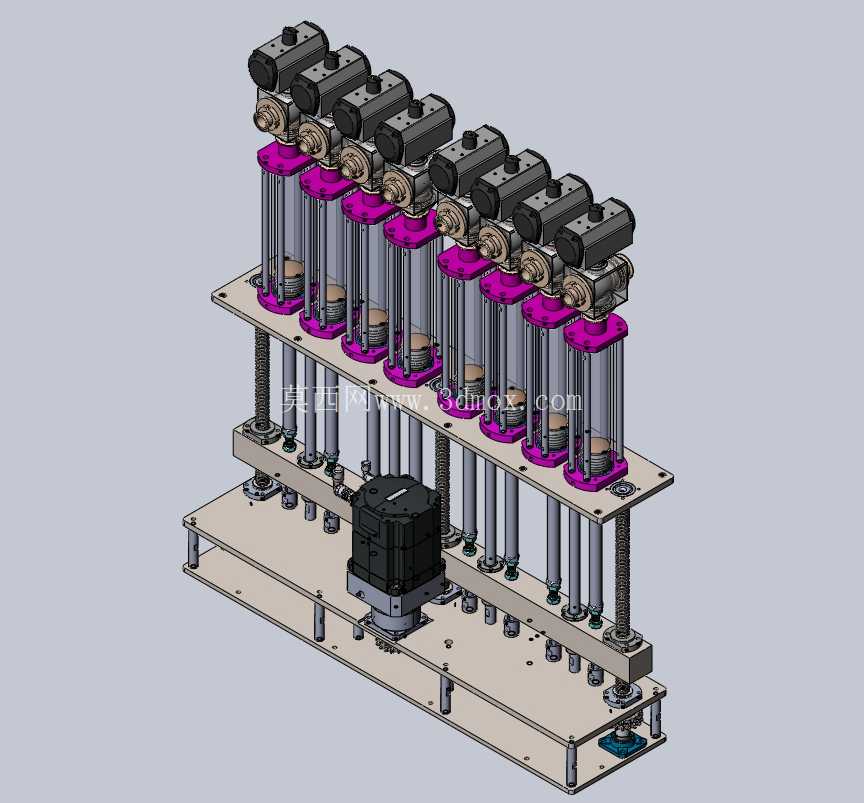

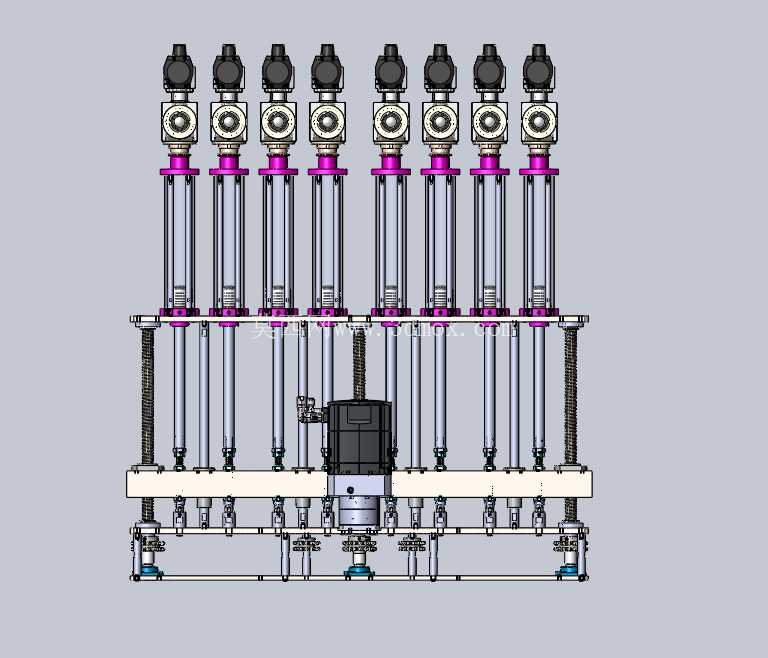

　　这套多工位液体灌装注射泵组，主要面向食品饮料、医药制剂、日化洗护等行业的小容量高精度定量灌装场景，适配西林瓶、口服液瓶、小型试剂管、定制异型小容器的灌装工序，可直接集成到直线式灌装生产线、转盘式灌装机的灌装工位，替代传统的蠕动泵、重力自流灌装结构，解决小剂量液体灌装时精度差、滴漏、气泡残留的常见问题。从结构布局来看，整套组件采用三层板叠装的框架结构，底层安装板作为整机承载基准，预留了与生产线机架连接的安装孔位，孔位采用长圆孔与圆孔组合的设计，既可以在安装时调整组件的水平位置，补偿机架加工的位置误差，也能保证锁紧后的定位可靠性，安装板的厚度根据泵组工位数量做了匹配，10工位的配置下采用12mm厚度的铝合金板材加工，兼顾刚性与整体重量，避免设备运行时的共振问题。

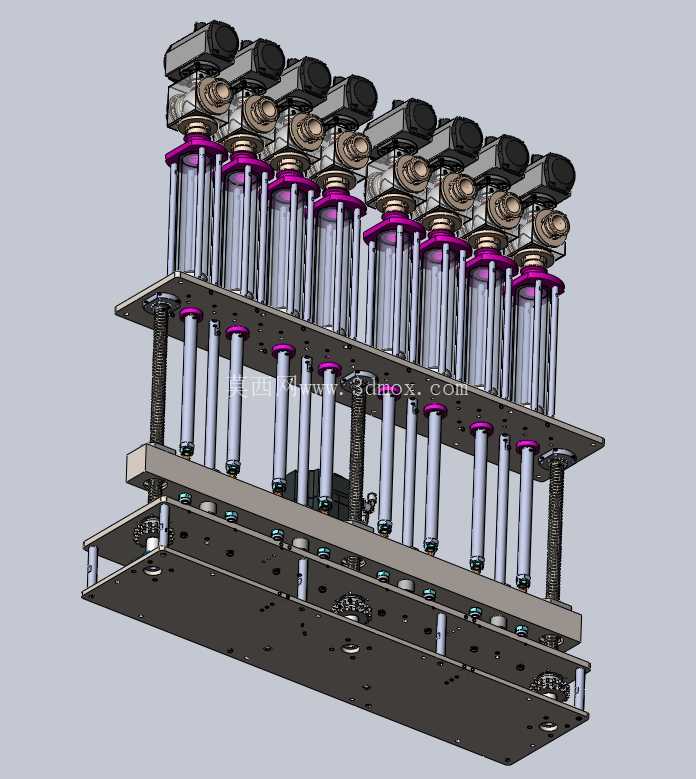

　　中层板作为柱塞杆的导向支撑，与底层板之间通过四根镀铬导柱连接，导柱两端采用轴肩定位加锁紧螺母的固定方式，保证两层板之间的平行度公差控制在0.05mm以内，避免柱塞杆运行时出现卡滞、偏磨的问题。顶层板用于安装各个注射缸的驱动单元，每个工位独立配置一套驱动组件，可单独调整单个工位的灌装行程，适配不同灌装量的快速切换需求。核心的注射执行单元采用玻璃针筒搭配柱塞密封的结构，针筒两端通过紫色的定位卡箍固定在中层与顶层板之间，卡箍采用快拆式设计，更换不同容量的针筒时无需拆卸整体框架，只需松开卡箍的锁紧螺钉即可完成更换，可覆盖0.5ml到50ml的常用灌装量程。

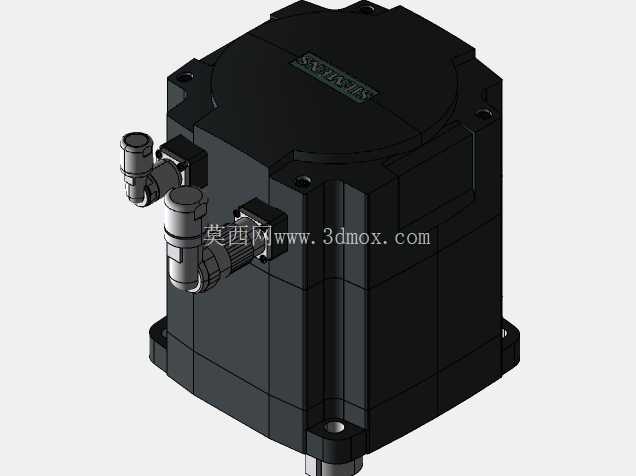

　　柱塞杆与驱动单元的输出端采用浮动接头连接，可补偿柱塞杆与针筒的同轴度误差，避免密封件的偏磨，延长密封件的使用寿命，密封件采用耐腐的四氟复合材料，可适配水性溶剂、低粘度油剂、弱酸碱类液体的输送，不会出现溶胀、漏液的问题。驱动部分采用单伺服电机配合凸轮分动结构，底部的伺服电机输出端连接凸轮分配轴，通过凸轮轮廓控制各个工位柱塞杆的升降时序，可实现多工位同步灌装动作，相比每个工位单独配置驱动的结构，大幅降低了控制成本与布线复杂度，凸轮曲线采用修正等速运动规律设计，柱塞杆上升吸液时速度平缓，避免针筒内产生气泡，下降注液时先快后慢，末端做减速停顿，可有效防止注液完成后出口处的滴液拉丝问题。

　　每个工位的出口端预留了标准的鲁尔接头安装位，可直接连接不同规格的灌装针头，针头的伸出长度可根据待灌装容器的高度做调整，适配不同瓶高的生产需求。在安装边界上，整套10工位的泵组整体宽度控制在450mm以内，深度320mm，高度根据选用的针筒规格在380mm到460mm之间，可直接安装在现有灌装机的料斗下方，进料端采用共用的分流料管，料管与每个针筒的进液口通过单向阀连接，吸液时进料单向阀打开、出料单向阀关闭，注液时进料阀关闭、出料阀打开，两个单向阀采用弹簧加载的锥面密封结构，开启压力稳定，反向密封无泄漏，可保证每次灌装的剂量误差控制在±0.5%以内，满足医药级灌装的精度要求。设计过程中充分考虑了日常维护的便利性，所有与液体接触的部件都采用快拆结构，无需专用工具即可完成拆卸清洗、消毒，符合食品医药行业的卫生要求，导柱表面做了硬铬镀层处理，耐磨耐腐蚀，导向部位采用无油润滑衬套，避免润滑油对灌装物料造成污染。整体结构的动平衡做了优化，凸轮轴两端配置了配重块，设备运行时的振动幅度控制在0.02mm以内，可适配高速灌装生产线的运行节拍，单循环最快可实现120次/分钟的灌装频次，可根据实际生产需求调整伺服电机的转速，匹配不同的生产线速度。
