2.4英寸Arduino用TFT触摸屏结构设计

做嵌入式开发、小型智能设备样机搭建的时候，选对显示交互部件能省不少结构适配的功夫，这款2.4英寸的TFT触摸屏，就是专门针对Arduino开发场景做的适配化结构设计，日常做小型控制终端、环境监测显示面板、简易交互操作装置的时候都能用上。从实际使用场景来看，这类小尺寸触屏常被用在桌面级小型实验装置、学生课程设计作品、小型工业现场的简易参数采集终端上，不需要大尺寸屏的冗余显示面积，刚好能放下参数数值、操作按钮、状态提示这些核心内容，不会占用过多设备内部的安装空间。

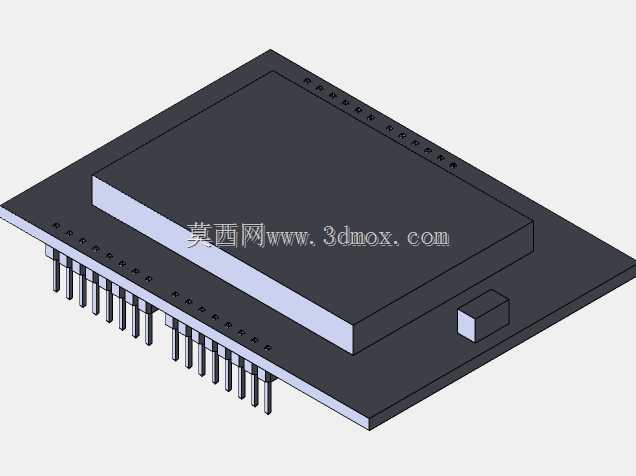

设计的时候首先考虑的是安装边界的适配性，整体采用分层叠装的结构，最上层是触控覆盖层与TFT显示面板的组合，厚度控制在常规小尺寸屏的通用区间，下层预留了PCB板的安装位，侧边突出的小凸台是排线接口的避让结构，避免安装时排线弯折角度过大影响信号传输，也防止结构件挤压排线造成接触不良。外形上做了规整的矩形切边，四个角预留了标准的安装孔位，孔位间距匹配市面上通用的2.4寸屏安装支架尺寸，不管是直接嵌装在设备面板上，还是通过铜柱固定在设备内部的安装柱上，都不需要额外做孔位的二次加工。

功能层面，集成了触控与显示的双重功能，不需要额外外接独立的按键模块，就能实现参数设置、页面切换、指令触发这些交互操作，显示区域的有效显示范围做了最大化处理，窄边框的设计在同尺寸屏里能提供更大的可视面积，实际装机的时候，面板开窗尺寸只要匹配屏体的外形轮廓，就能保证显示区域完全露出，不会出现边框遮挡显示内容的问题。结构设计的时候还考虑了不同安装方向的适配，不管是横向安装还是竖向安装，屏体的重心都在安装面的中心区域，不会因为重心偏移导致长期使用后出现固定松动的情况，侧边的接口位置做了下沉处理，接好排线之后，排线的出线高度不会超过屏体的总厚度，设备内部的层间间距只要预留够屏体厚度加排线弯折半径的尺寸，就能顺利完成装配，不会出现内部部件干涉的问题。

从结构工程师选型的角度看，这款屏的三维模型把所有的安装避让位、接口凸台、层间厚度都做了1:1的还原，做设备结构设计的时候直接调用，就能提前预判安装空间是否足够，避免后期打样的时候出现屏体装不下、接口被其他部件挡住的问题，尤其是做小型嵌入式设备的时候，内部空间本来就紧凑，精准的模型能大幅减少结构修改的次数，缩短样机开发的周期。
