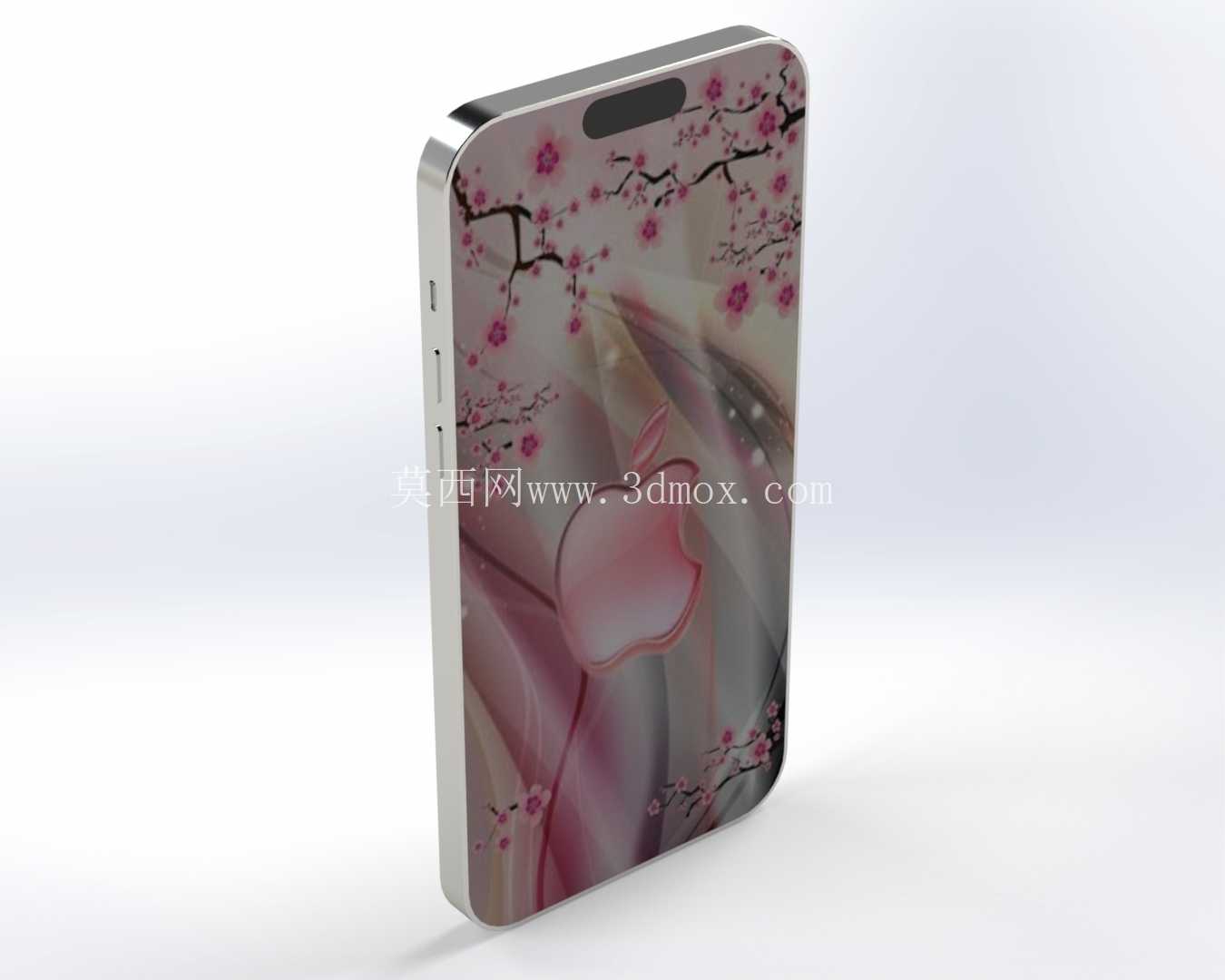

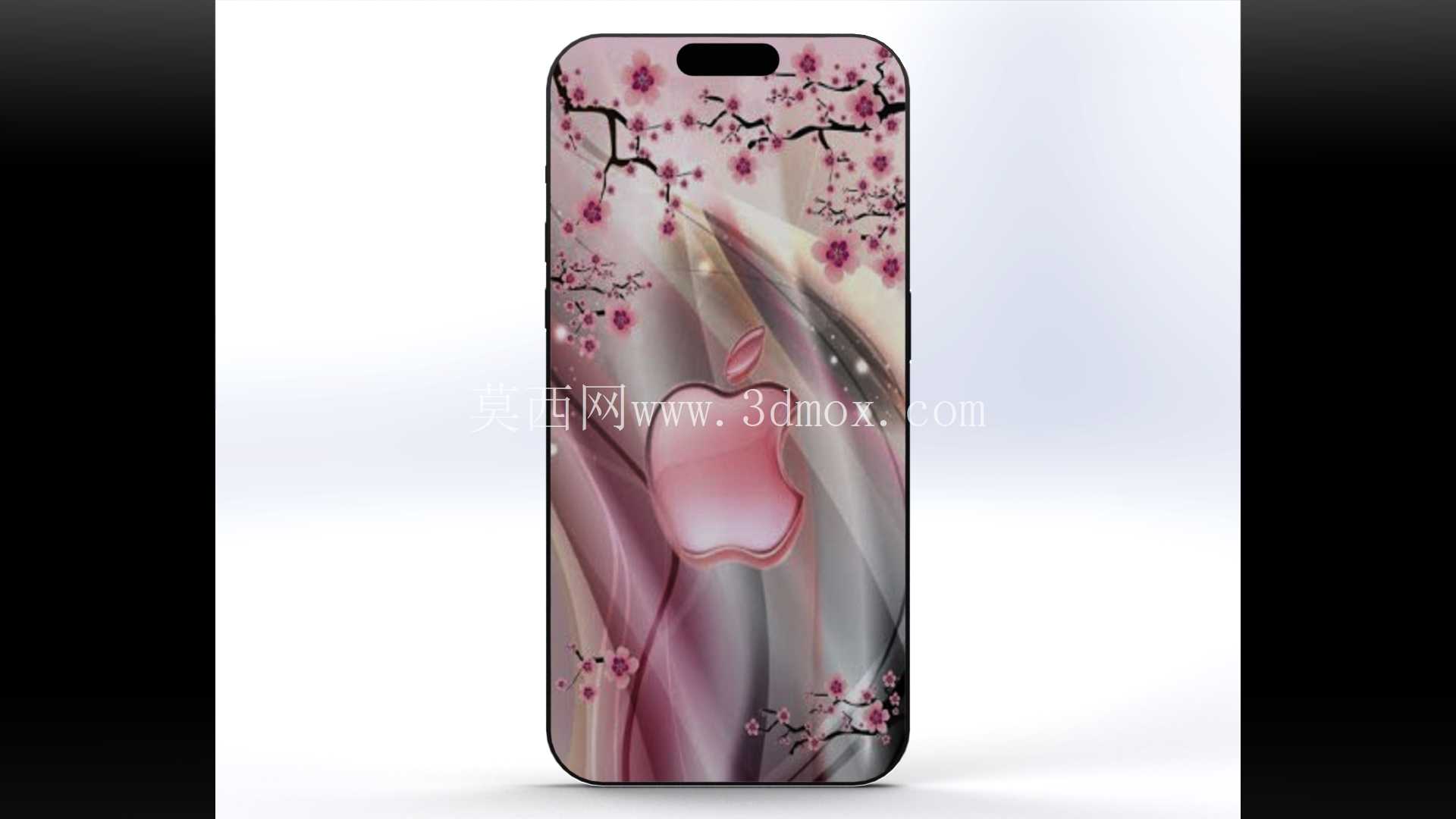

SolidWorks构建的iPhone14Pro外观结构数模

日常做消费电子结构建模练习时，这类旗舰手机的数模是很合适的练手载体，它的曲面过渡、零部件排布逻辑，能很好地训练对薄壁类消费产品的尺寸把控能力。从实际应用场景来看，这个数模可用于手机配件开发环节的结构匹配验证，比如保护壳开模前的贴合度校验、无线充电模组的对位公差模拟、外接镜头附件的安装位适配，都需要精准的机身外形数模作为基准，避免开模后出现装配干涉、贴合缝隙超差的问题。

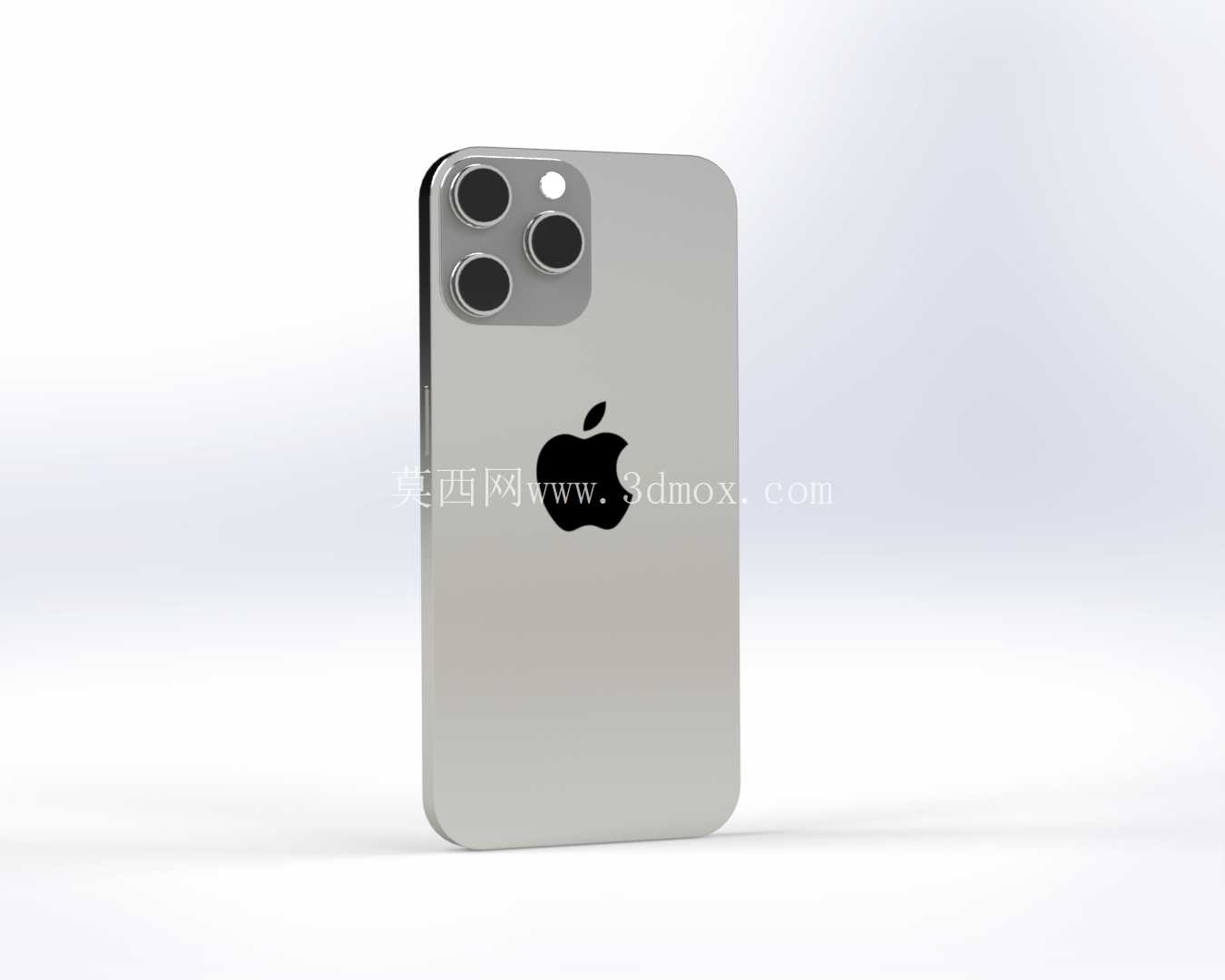

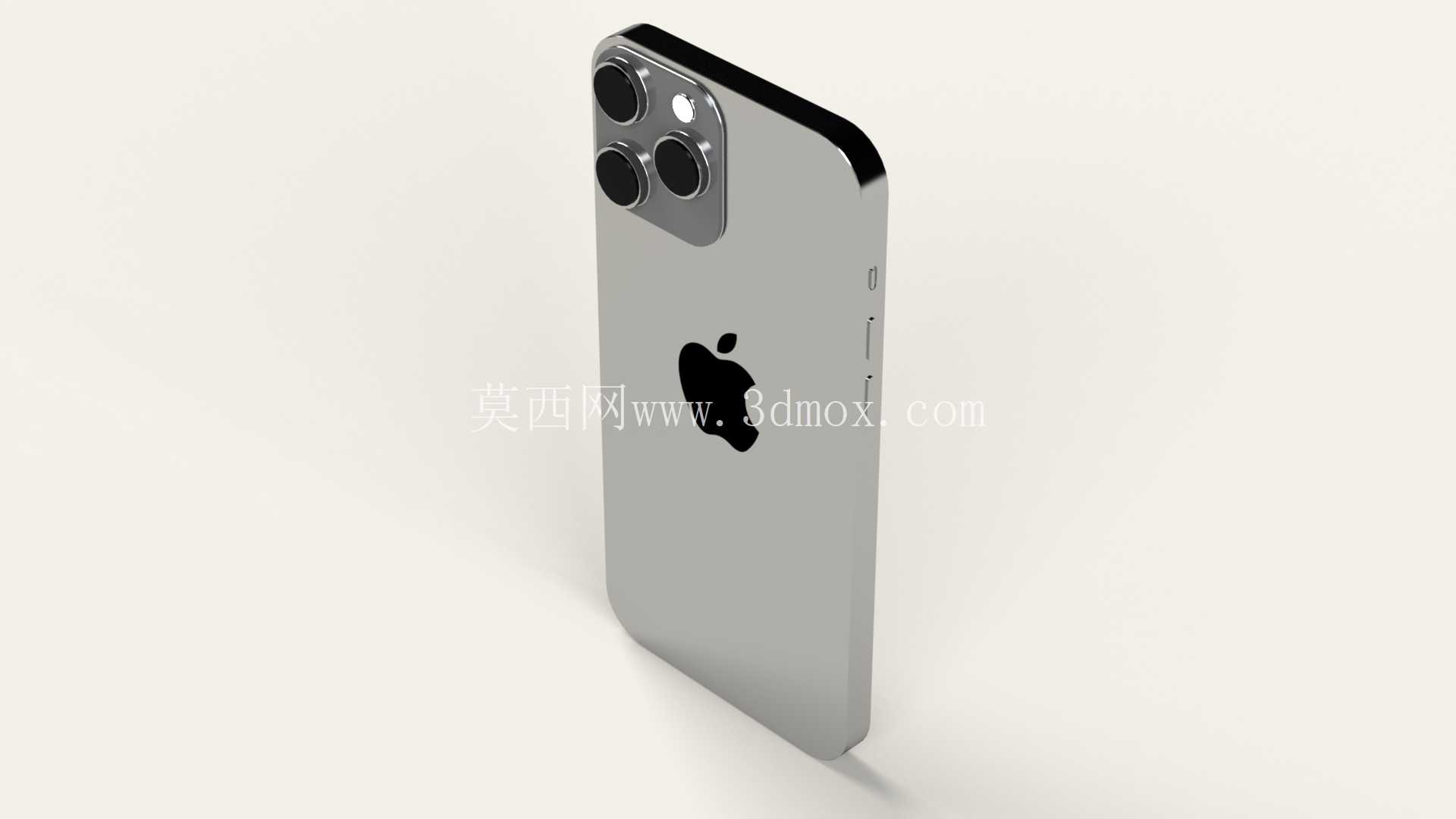

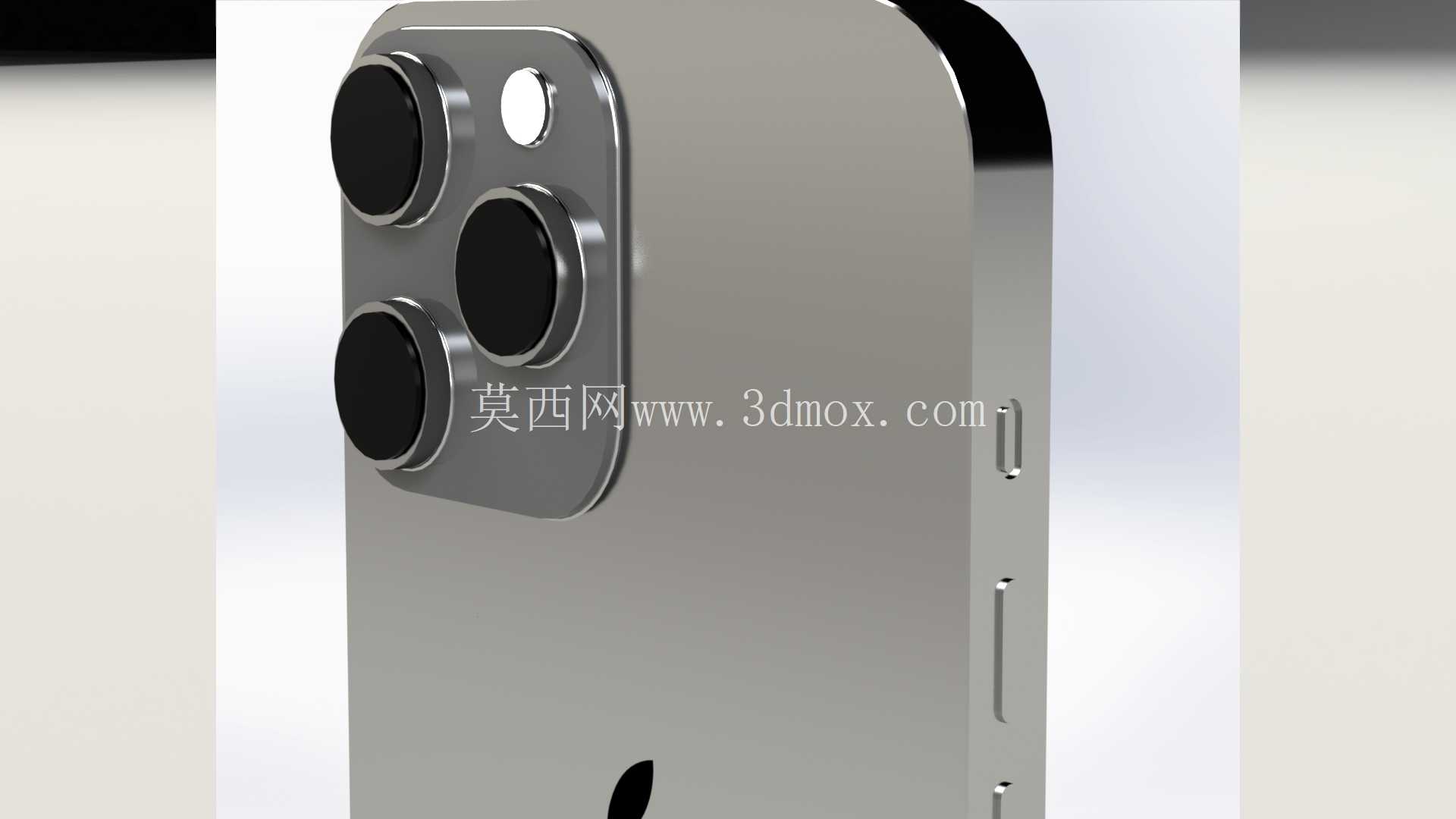

建模过程中首先要卡准的是整机的安装边界尺寸，机身厚度控制在7.85mm，整机长度147.5mm、宽度71.5mm，所有外轮廓的R角过渡要和实物保持一致，中框与玻璃背板的衔接处做0.15mm的倒角落差，既还原实物的握持触感，也给后续配件建模预留合理的公差间隙。摄像头模组区域是建模的重点难点，凸起部分的总高度为4.18mm，三个镜头孔位的相对位置度公差要控制在0.02mm以内，闪光灯、LiDAR传感器的开孔尺寸与排布位置严格对应实物布局，模组边缘的金属保护圈做0.3mm的凸台结构，还原实际的装配层级关系。

设计思路上采用自顶向下的建模逻辑，先绘制整机的外形骨架草图，把中框、前屏、背板、摄像头模组的基准面全部在骨架里定义清楚，后续拆分单个零件时直接关联骨架基准，避免后续调整尺寸时出现零件错位的问题。中框部分采用实体抽壳加侧边特征切除的方式完成，侧边的按键开孔、SIM卡槽位、静音拨片的位置都按照实际操作的人机工程尺寸定位，按键的凸起高度为1.2mm，按压行程预留0.3mm的间隙，和实际按键的活动空间匹配。背板的苹果Logo采用凹陷0.1mm的结构处理，边缘做微小的圆角过渡，还原实物的视觉质感同时避免建模时出现锐边破面。

从功能特性还原的角度，数模里预留了内部元器件的排布空间，主板区域、电池仓、无线充电线圈的安装位都按照实际堆叠尺寸做了占位处理，方便后续做内部结构拆解演示、散热仿真分析时直接调用。机身底部的扬声器开孔、麦克风开孔、Lightning接口的尺寸和孔位间距都严格对应实物标准，接口内部的卡扣结构也做了简化还原，能满足外接配件插拔模拟的需求。屏幕部分的黑边宽度控制在1.95mm，顶部灵动岛区域的开孔轮廓做了精准的曲面裁切，和前玻璃的过渡顺滑无折痕，渲染时能还原出玻璃面板的通透质感。

做这类消费电子数模的时候，最容易忽略的是各个配合面的公差预留，比如玻璃背板和中框的配合间隙，实际生产中会预留0.05mm的点胶空间，建模时如果完全做零间隙贴合，后续导入装配做干涉检查就会出现误报，所以在非外观面的配合位置，都要按照实际生产的工艺要求预留合理的间隙值。另外机身四个边角的R角不是统一的圆弧，是按照人体握持的触感做了变曲率过渡，建模时用样式曲线做轮廓约束，比单纯的倒圆角更能还原实物的轮廓手感，做出来的数模不管是用来做渲染展示，还是做配件开发的基准参考，都能满足精度要求。
