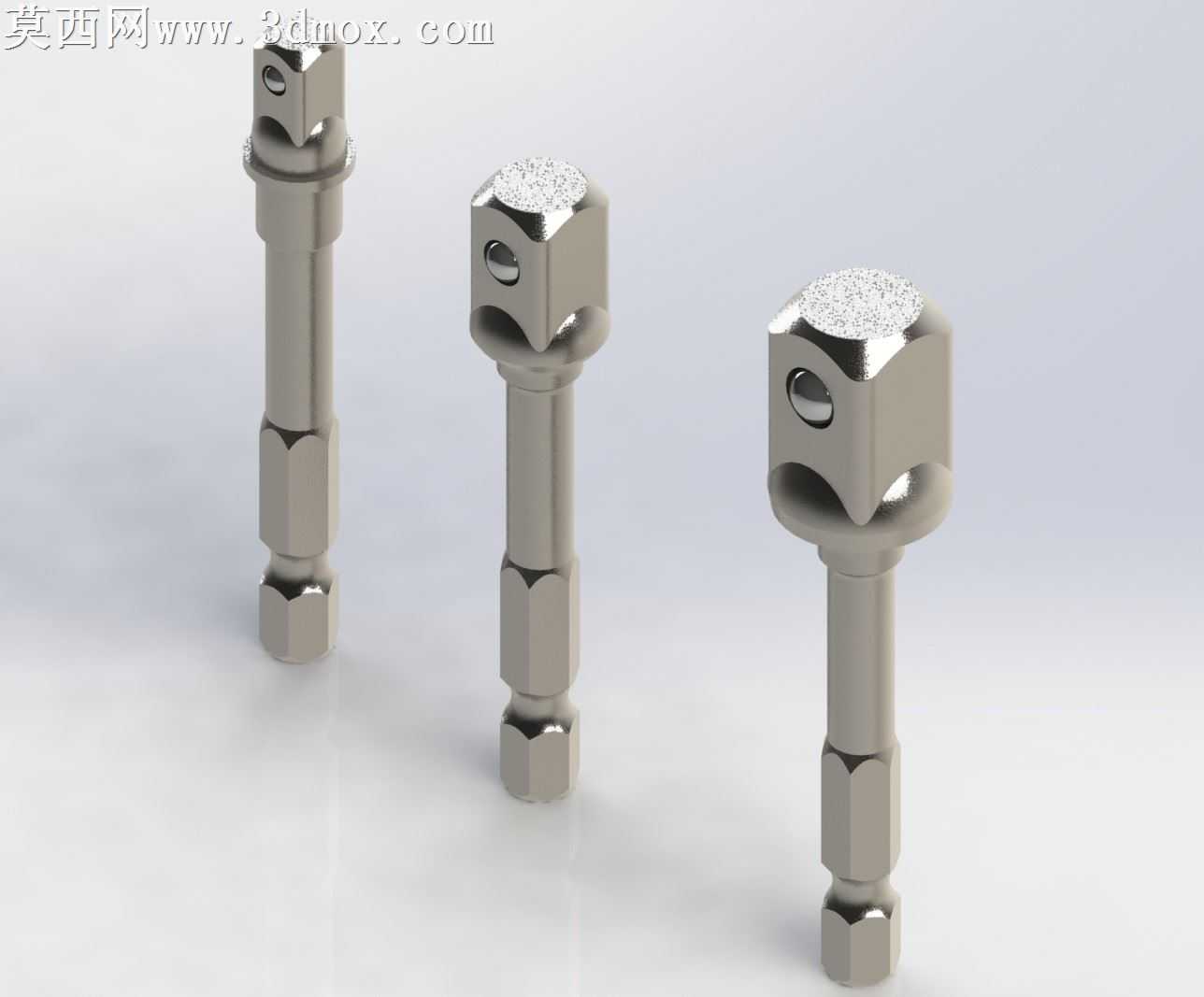

多款六角柄套筒扳手连接头三维结构设计

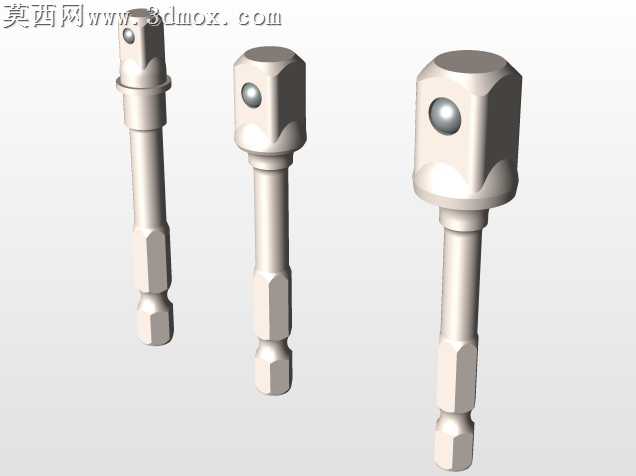

本次三维建模围绕多款六角柄套筒扳手连接头展开，在SolidWorks软件中完成全参数化建模流程，首先对不同规格连接头的结构尺寸进行统一梳理，明确六角驱动端、杆身过渡段、顶部连接座三个核心结构的尺寸公差与配合关系。建模过程中优先采用草图驱动特征的方式，先绘制六角柄的正六边形截面草图，通过拉伸特征生成标准六角驱动段，保证其对边尺寸符合通用电动工具、手动扳手的夹持标准，可适配常规1/4英寸驱动接口的工具设备。杆身部分采用多段式过渡设计，在六角柄与顶部连接座之间设置加粗承力段与缩颈避让段，通过旋转凸台特征生成杆身基础轮廓后，对棱边位置添加0.2-0.5mm的圆角过渡，避免应力集中导致的使用断裂问题。顶部连接座根据不同使用场景设计了三种差异化结构，分别为单孔销接式、侧孔快装式与宽座承力式，建模时对连接孔的位置度、孔径尺寸进行精准约束，保证与配套工具销钉、卡扣的装配兼容性。材质与渲染环节，为模型赋予哑光镍铬合金钢材质，调整金属材质的粗糙度参数至0.3，反射强度设置为0.6，还原五金工具表面的磨砂金属质感；对顶部连接座的端面位置添加轻微的磨损纹理贴图，模拟实际加工后的喷砂处理效果，提升模型的真实感。场景搭建采用纯白无影背景，添加三盏区域光分别从左前、右前、正上方向打光，消除模型结构缝隙处的死黑阴影，同时在金属表面形成柔和的高光带，清晰展现杆身的棱边结构与各段的直径变化。设计过程中充分考虑工具的实际受力场景，对杆身的过渡位置进行了壁厚优化，在保证整体重量轻量化的前提下提升抗扭强度，三款不同结构的连接头可分别适配冲击扳手、手动棘轮扳手、快换螺丝刀等不同工具，覆盖日常拆装、汽修维修、设备组装等多场景的使用需求，所有特征均保留完整建模历史，可根据实际使用需求快速调整尺寸参数生成对应规格的衍生模型。
