穿越机用TempestFC飞控电路板结构设计

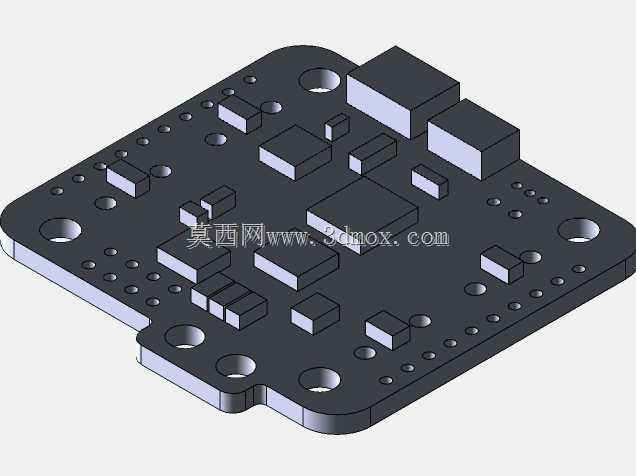

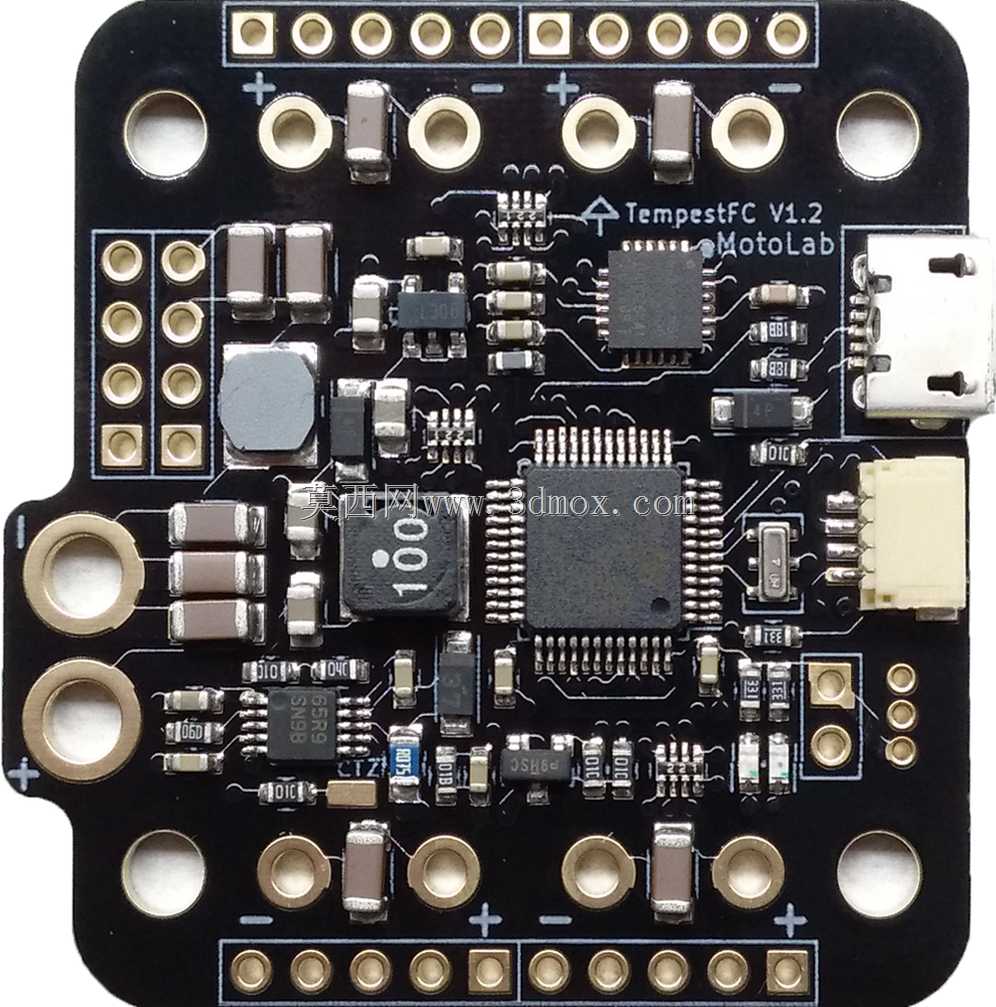

本次呈现的是专为小型穿越类航模飞行器设计的飞行控制器电路板结构，这类飞控是多旋翼航模的核心控制部件，主要应用于FPV竞速穿越机、小型航拍无人机、室内特技航模等场景，承担飞行器姿态解算、动力输出调控、飞行模式切换、遥控信号解析等核心功能，是保障飞行器稳定飞行、完成特技动作、响应操控指令的核心硬件载体。该飞控板采用紧凑型四层PCB布局设计，整体外形为带圆角的矩形结构，板体四周均匀布置了标准直径的金属化安装孔，可适配主流30.5mm*30.5mm飞控安装孔距标准，能够直接固定在绝大多数穿越机的飞塔堆叠结构中，无需额外定制安装支架，安装边界清晰，可兼容市面上绝大多数主流规格的电调、图传、接收机等航模配件的堆叠安装需求。板上集成了主控MCU、陀螺仪与加速度计六轴传感器、电源管理模块、信号接口排针、USB调试接口、蜂鸣器接口、LED指示灯驱动电路等核心功能单元，所有元器件布局严格遵循航模飞控的抗干扰设计逻辑，传感器单元布置在板体几何中心位置，尽可能降低电机震动对姿态采样精度的影响，电源回路与信号回路做了分层隔离设计，大电流供电线路做了加宽覆铜处理，可承载最高5A的持续供电电流，满足外接外设的供电需求。板边的排针接口采用统一间距的焊盘设计，支持直插排针焊接与焊线直连两种接线方式，USB接口采用侧置卧式MicroUSB座，不会占用飞塔上下堆叠的空间，调试时无需拆解整机即可连接电脑完成参数配置。整体设计充分考虑了航模飞行时的高震动、大电流、紧凑安装空间等实际使用工况，元器件选型全部采用工业级耐温器件，可在-10℃到60℃的工作环境下稳定运行，板体边缘做了露铜接地处理，可有效降低图传、电调等部件的电磁干扰对飞控传感器的影响，保障飞行过程中姿态数据采样的稳定性，避免出现失控、飘移等飞行故障。
