一体式光学指纹采集识别传感模组结构

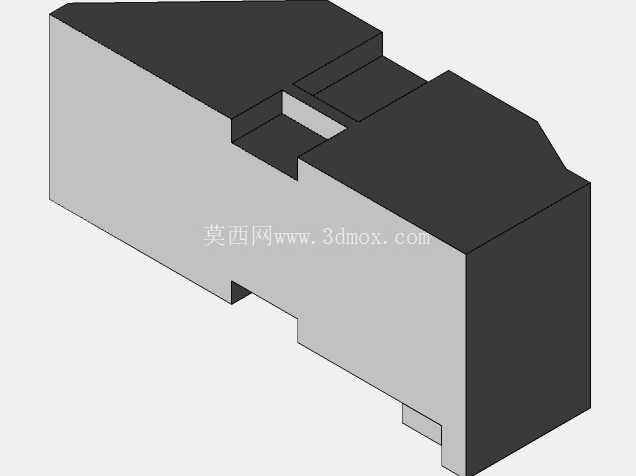

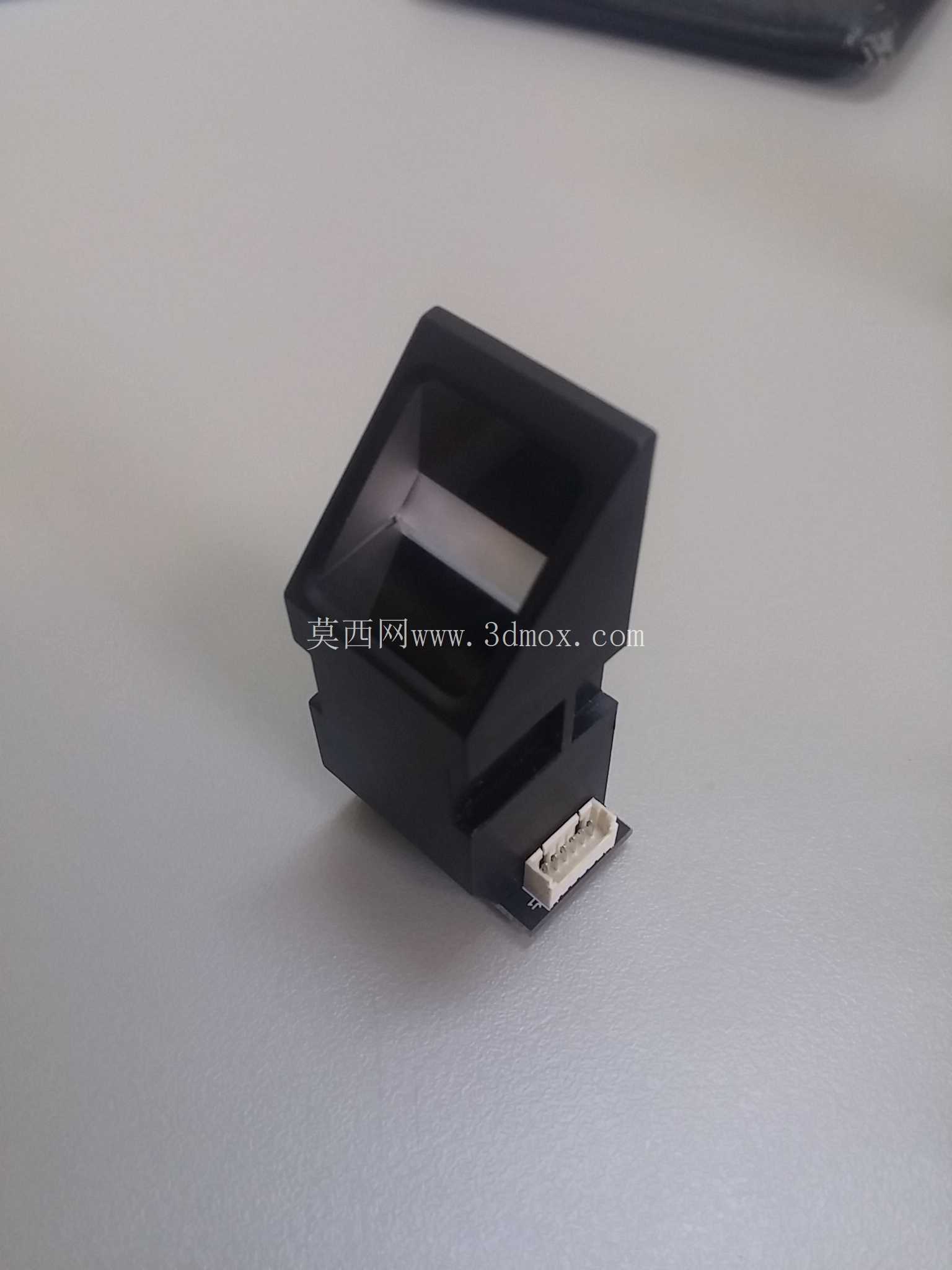

　　从结构设计来看，整个模组采用一体化塑壳封装，主体分为采集端与接线端两个功能区段，采集端的上表面预留了光学棱镜的安装窗口，窗口周边做了微倒角处理，避免长期使用过程中棱角磨损用户指腹，同时也能减少外壳边缘对指纹按压区域的遮挡，保证不同指型的用户都能将指纹核心区域完整对准采集面。接线端做了阶梯式收窄设计，端部预留了插接式接线端口的安装位，这种结构设计一方面可以缩减接线区域的横向占用空间，方便在终端设备内部的狭小布线空间内完成排线插接，另一方面阶梯状的壳体结构可以作为安装定位的止口，在组装终端设备时，直接将模组卡入预设的安装槽内，阶梯面即可抵住安装仓的内壁，限制模组向采集面方向的窜动，减少额外定位结构的使用。在智能门禁、考勤终端、嵌入式工控设备、消费类电子锁具的身份核验环节，这类指纹采集传感模组是核心的前端感知部件，承担指纹纹理图像采集、初步信号转换的功能，直接决定整套身份识别系统的识别通过率与防伪性能。不同于早期的刮擦式指纹采集头，这款一体式光学指纹传感模组采用面阵采集设计，用户只需将指腹平稳按压在采集窗口区域，即可一次性完成完整指纹纹理的图像捕获，无需滑动手指，大幅降低了使用门槛，也减少了刮擦过程中指纹纹理拼接错位导致的识别失败问题。

　　在安装边界的设计上，模组整体采用长方体基础构型，侧面没有突出的安装耳，依靠壳体侧面的摩擦力与端部止口完成固定，这种设计可以最大化压缩模组的整体占用体积，适合嵌入到厚度有限的终端设备中，比如超薄智能门锁、小型手持考勤终端、嵌入式保险柜解锁模块等对安装空间要求严苛的场景。壳体的分模线设置在模组侧面的中心位置，上下壳采用卡扣式连接，没有外露的螺丝孔，既可以提升模组外观的整体性，也能避免螺丝孔位置成为灰尘、水汽侵入的通道，提升模组在多尘、轻微潮湿的日常使用场景下的可靠性。

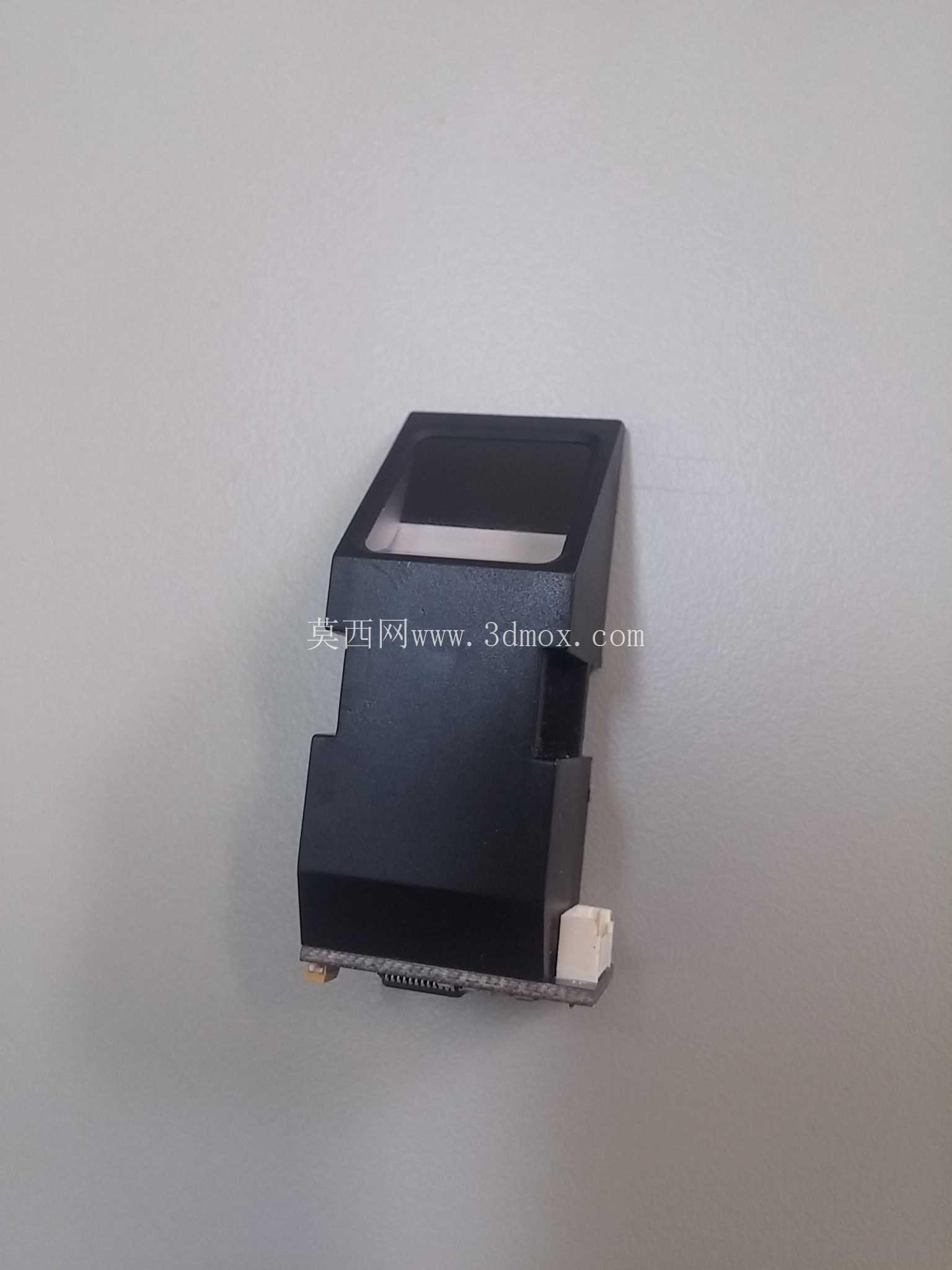

　　采集窗口的光学镜片安装位置做了下沉式设计，镜片表面比模组上表面低0.2mm左右，这种设计可以在用户按压指纹时，让指腹更贴合镜片表面，减少指腹与镜片之间的空气间隙，提升光学成像的清晰度，同时下沉的台阶可以阻挡部分从侧边漏入的杂散光，避免环境光线干扰光学成像质量，降低强光环境下的指纹图像过曝概率。在功能特性上，这款模组内部集成了光学成像组件、信号处理电路板与接口转换电路，输出的标准化数字信号可以直接对接终端设备的主控板，无需额外搭配信号转换板卡，简化终端设备的电路设计流程。模组的供电与信号传输共用同一组排线接口，接口引脚定义采用行业通用的串行通讯协议，方便设计人员直接套用成熟的驱动电路方案，缩短终端产品的开发周期。

　　从实际使用的适配性来看，这款模组的采集窗口尺寸可以覆盖绝大多数成年人的指腹按压范围，针对干手指、浅指纹的使用场景，光学成像组件做了对比度优化，能够清晰识别磨损较浅的指纹纹理，减少特殊人群的识别失败概率。在结构强度设计上，模组的外壳采用阻燃ABS材质注塑成型，壳体壁厚均匀，既可以承受日常按压过程中的垂直压力，也不会因为壁厚差异导致注塑过程中出现缩痕、变形等问题，保证壳体尺寸的一致性，方便批量组装时的快速适配。接线端的端口位置做了加强筋设计，避免插拔排线时端口受力开裂，提升组装与后期维护过程中的结构可靠性。在安装适配方面，这款模组可以兼容嵌入式安装与卡扣式安装两种方式，设计人员可以根据终端设备的壳体结构灵活选择固定方式，不需要额外修改模组的主体结构。针对户外使用的终端设备，这款模组的壳体接缝处可以加装薄型密封胶条，配合下沉式采集窗口的结构，实现基础的防水防尘能力，满足户外门禁、室外智能柜等场景的使用要求。
