适配M6螺杆的分体式钳架结构设计

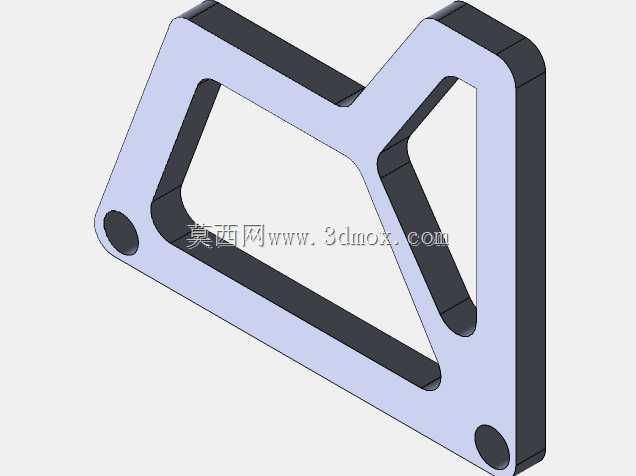

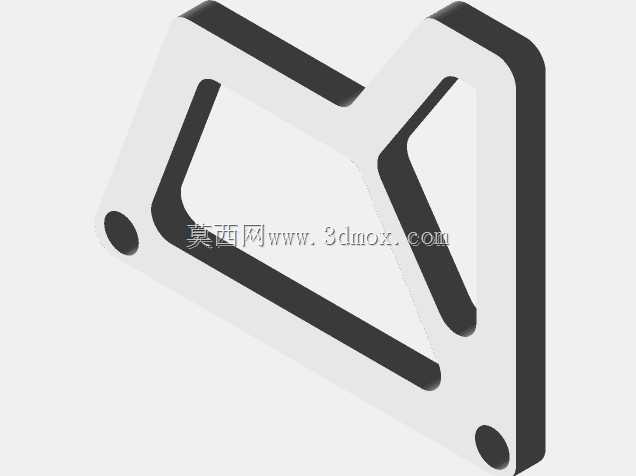

该钳架是手动夹持类工具的核心承载构件，主要适配小型工位夹持、桌面级工件固定、3D打印后处理辅助装夹等场景，在电子元件返修、小型塑料件修边、薄金属片定位等轻载夹持作业中，可作为钳体的主体支撑框架，配合螺杆、活动钳口组件完成稳定的工件夹持动作。从结构设计逻辑来看，整体采用一体化框型镂空结构，在保证整体结构刚性的前提下尽可能削减非受力区域的材料占比，既适配3D打印快速成型的加工特性，减少打印过程中的支撑材料用量，也能降低整体构件自重，方便手持操作或桌面固定使用。构件上预留的两个圆形安装孔位，分别对应钳架的固定铰接点与螺杆穿装位，其中穿装位适配标准M6规格螺纹件，无需额外加工非标螺纹孔，可直接采购标准件完成装配，大幅降低装配环节的加工成本与配件采购难度。从安装边界来看，钳架整体采用等厚板材切割成型思路，外轮廓无突出的尖锐棱角，所有转角位置均做了圆弧过渡处理，既避免使用过程中划伤操作人员，也能减少应力集中点，提升构件长期受交变载荷下的结构寿命。镂空区域的轮廓走向完全贴合受力传递路径，外侧框边承担夹持作业时的主要弯曲应力，内侧镂空分隔出的加强筋沿受力方向排布，在螺杆施加夹紧力时，可将作用力均匀分散到整个框体结构上，避免局部应力过大导致构件变形。在实际使用场景中，该钳架既可以单独配合3D打印的活动钳口组件组装成小型桌面台钳，用于固定小型加工工件，也可以作为模块化工装的夹持单元，集成到小型自动化测试工位、小件组装工位中，完成工件的快速定位夹紧。设计过程中充分考虑了不同加工工艺的适配性，除3D打印成型外，也可通过铝板激光切割、钢板线切割等工艺快速加工成型，无需复杂的铣削、钻孔工序，两个安装孔位可在切割工序中一次成型，孔位同轴度公差可控制在0.1mm以内，完全满足手动夹持工具的装配精度要求。构件的厚度方向无复杂曲面结构，加工时无需多面装夹，单次装夹即可完成全部轮廓加工，适合小批量快速生产或个人DIY制作使用。在夹持力传递设计上，钳架与活动钳口的接触位置做了平面贴合处理，夹紧过程中不会出现偏载滑移的问题，当M6螺杆施加额定拧紧力矩时，整体框型结构的变形量可控制在0.05mm以内，能够满足轻载夹持作业的精度要求，不会因为框架变形导致夹持工件松动或位置偏移。
