十米长距工业皮带输送设备结构设计

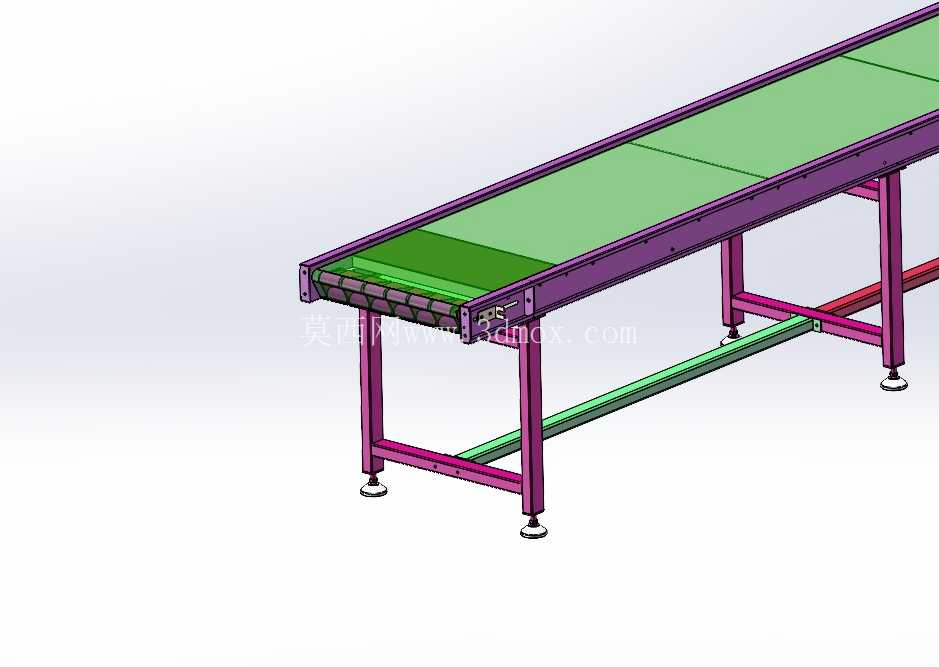

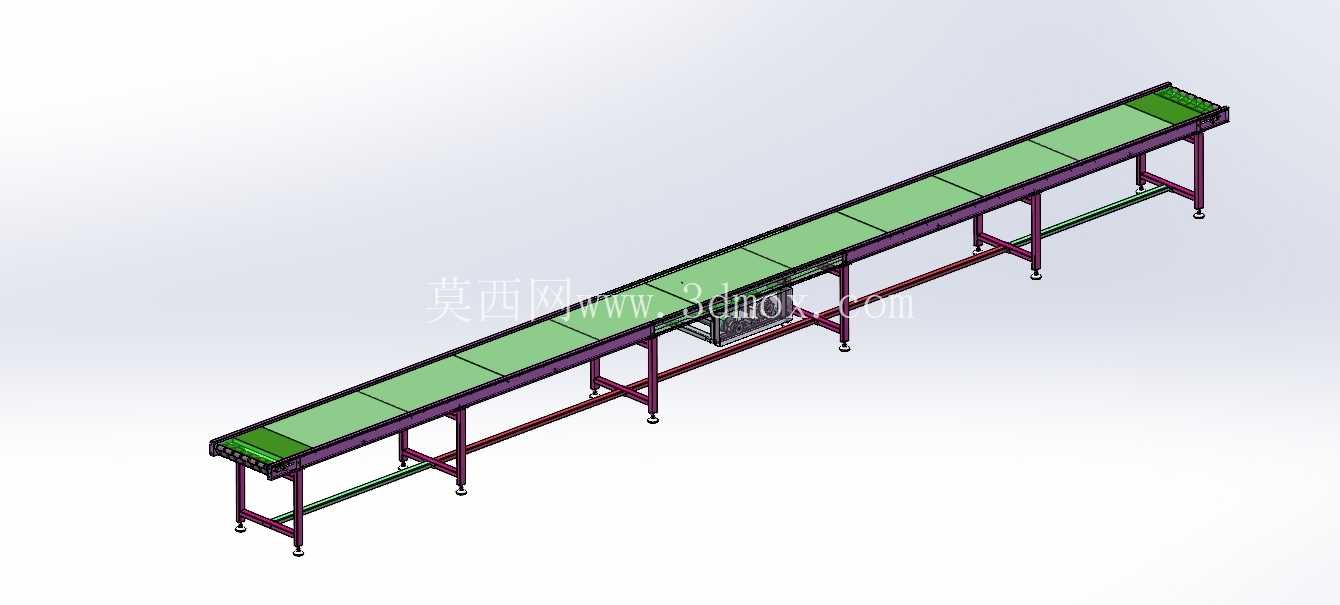

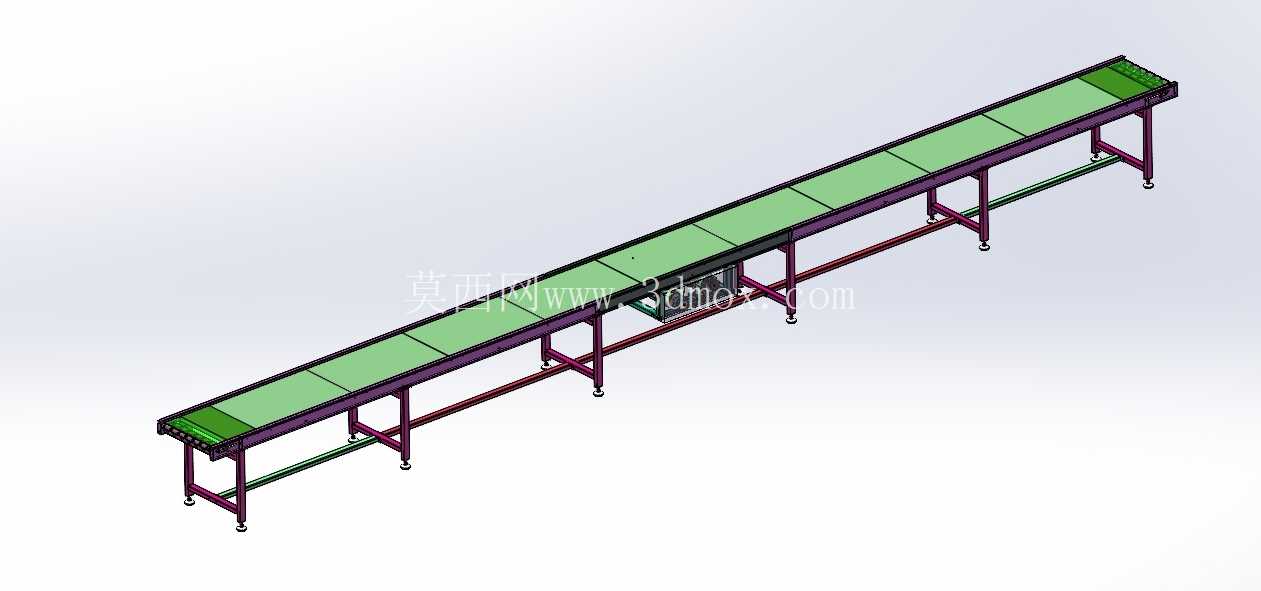

在车间物料转运、电商仓储分拣、轻工产品组装线、食品包装后段输送等场景中，长距离平直输送需求十分普遍，这款十米长度的皮带输送设备正是针对这类跨工位、长跨度的物料转运需求设计。不同于短段接驳类输送机，十米级的输送设备首先要解决的是长机架的挠度变形问题，设计时采用分段式型钢焊接机架拼接结构，每段机架长度控制在两米范围内，拼接处采用螺栓配定位销的连接方式，既保证现场安装的便捷性，也能避免长焊缝焊接带来的机架变形问题，支腿部分采用可调脚杯结构，可根据现场地面平整度调整高度，调整范围覆盖正负五十毫米，能适配多数车间的水泥地面安装条件，支腿与机架主梁之间加装斜向支撑筋，抵消长机架在满载状态下的中部下挠，保证皮带运行时的平面度。

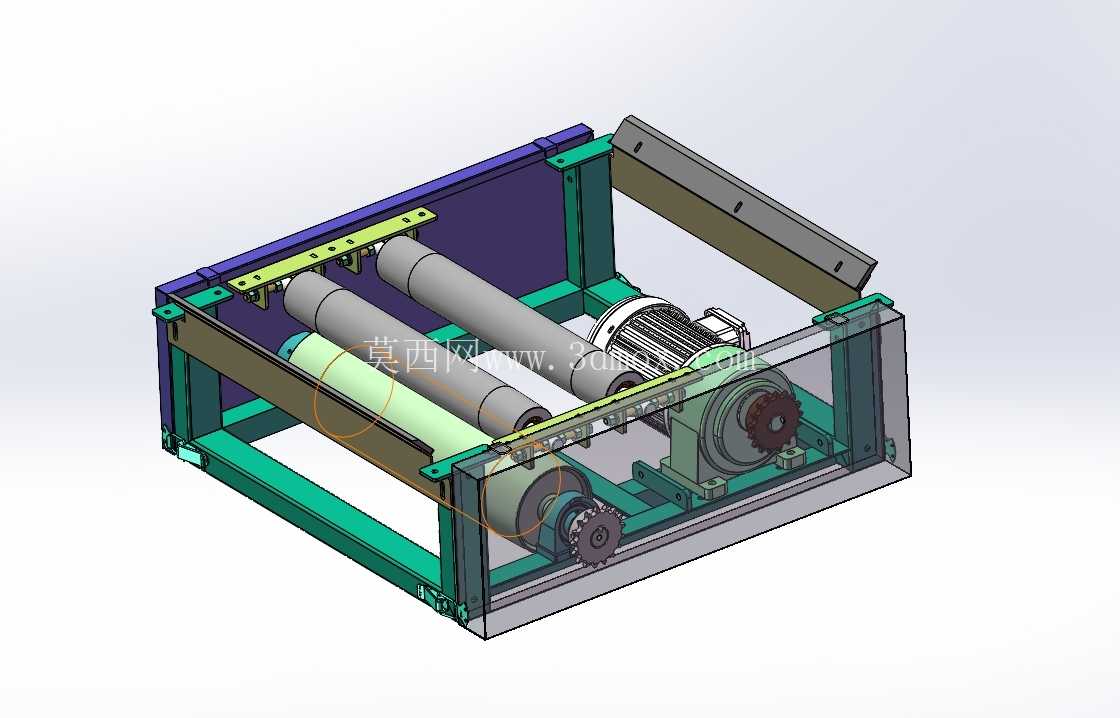

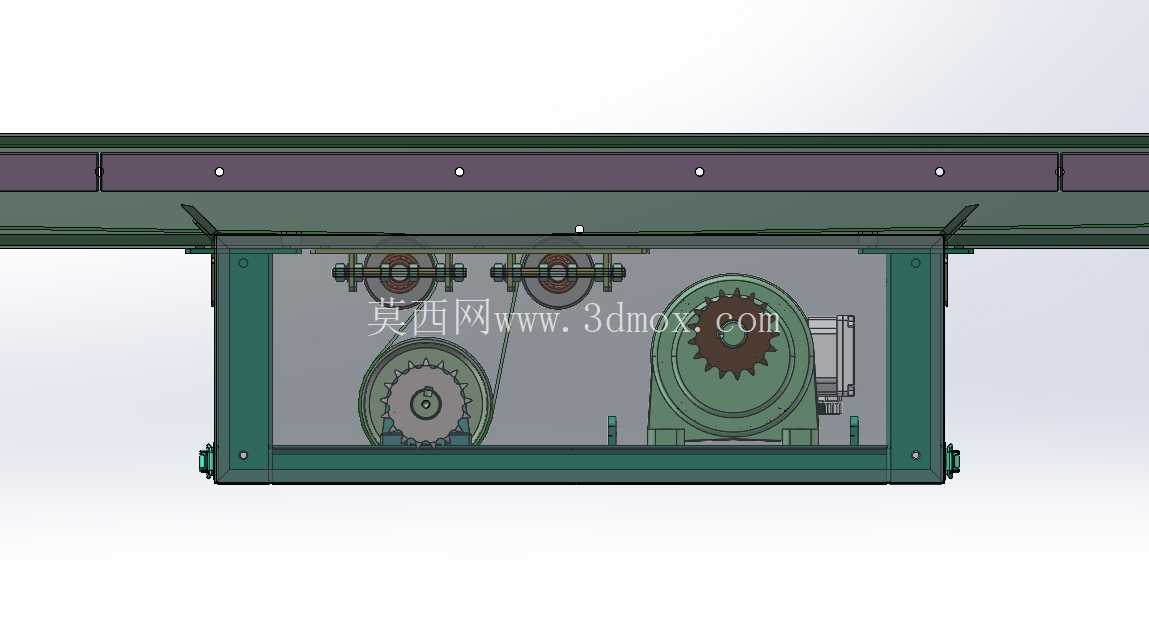

设备的驱动端布置在机架单侧的中部位置，而非传统的端部驱动，这种布局能缩短驱动轴的受力跨距，减少长距离输送时皮带的单边张力差，降低皮带跑偏的概率，驱动单元采用电机减速机直连驱动辊的结构，省去了链传动的中间环节，减少日常维护的润滑点，驱动辊表面做菱形滚花包胶处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题。从动端设置在机架两端，其中一端配置螺旋张紧结构，张紧行程预留一百二十毫米，既能满足皮带安装时的套入需求，也能补偿皮带长期运行后的拉伸变形，张紧装置的两侧采用同步调节结构，调整时可保证两端辊筒的轴线与机架中心线垂直，从安装根源上减少皮带跑偏的诱因。

皮带承载面下方每隔五百毫米设置一组无动力托辊，托辊采用直径五十毫米的无缝钢管配精密轴承结构，转动阻力小，能有效承托皮带上的物料，避免皮带在物料重力作用下出现凹陷撒料的问题，托辊的安装高度略高于机架侧边的皮带导向条，保证皮带运行时不会与机架金属结构直接摩擦，减少皮带的非正常磨损。机架两侧设置高度四十毫米的挡边结构，可防止输送过程中体积较小的物料从皮带侧边掉落，挡边与皮带表面预留五毫米的间隙，避免摩擦皮带造成运行阻力增大。

设备的整体宽度方向，皮带有效宽度为六百毫米，机架总宽度控制在七百二十毫米，安装时两侧预留三百毫米的操作维护空间即可满足日常巡检、皮带更换的需求，设备总高度可根据对接的生产线高度调整支腿长度，常规配置下的工作面高度为七百五十毫米，符合人工操作的人机工程学高度，也能对接多数自动化生产设备的出料口高度。考虑到不同场景的使用需求，机架底部预留了传感器安装位、急停按钮安装孔以及变频调速器的安装空间，用户可根据实际需要加装速度检测、物料到位检测等元件，也可通过变频器调整皮带运行速度，速度调节范围覆盖零点一米每秒到零点五米每秒，适配从轻工小件到中等重量包装箱的不同输送节拍需求。

设计过程中对机架的受力做了有限元校核，在每米承载五十公斤的满载工况下，机架中部的最大挠度控制在两毫米以内，远低于皮带输送设备允许的挠度标准，能保证长期满载运行时机架不会出现永久性变形。所有钢结构件表面都做了喷塑处理，防锈能力优于普通喷漆工艺，能适应车间内多粉尘、偶尔有切削液飞溅的使用环境，转动部件的轴承都采用密封型结构，避免粉尘进入轴承内部造成卡滞，延长设备的无故障运行时间。这款输送设备既可以单独作为长距离物料转运的载体，也可以多台拼接组成更长的输送线，还能与转弯输送机、提升机等设备组合，完成复杂路径的物料输送任务，在结构设计上充分考虑了现场安装、日常维护、易损件更换的便捷性，比如驱动辊、从动辊都采用快拆式轴承座结构，更换辊筒时不需要拆解整个机架，只需要拆除轴承座的固定螺栓即可抽出辊筒，大幅降低后期维护的时间成本。
