双频工业超声波清洗机结构设计

这款槽式双频清洗设备的结构设计，首先围绕工业场景的实际清洗需求展开，在五金加工、电子元器件制造、汽配维修、实验室器皿处理等场景中，这类设备承担着去除工件表面油污、切削残留、抛光蜡、氧化层的核心作用，相比单频清洗设备，双频设计可以适配不同材质、不同污损程度的工件处理需求，低频段侧重重污工件的强力剥离，高频段适配精密件的 gentle 清洗，避免对精密工件表面造成空蚀损伤。

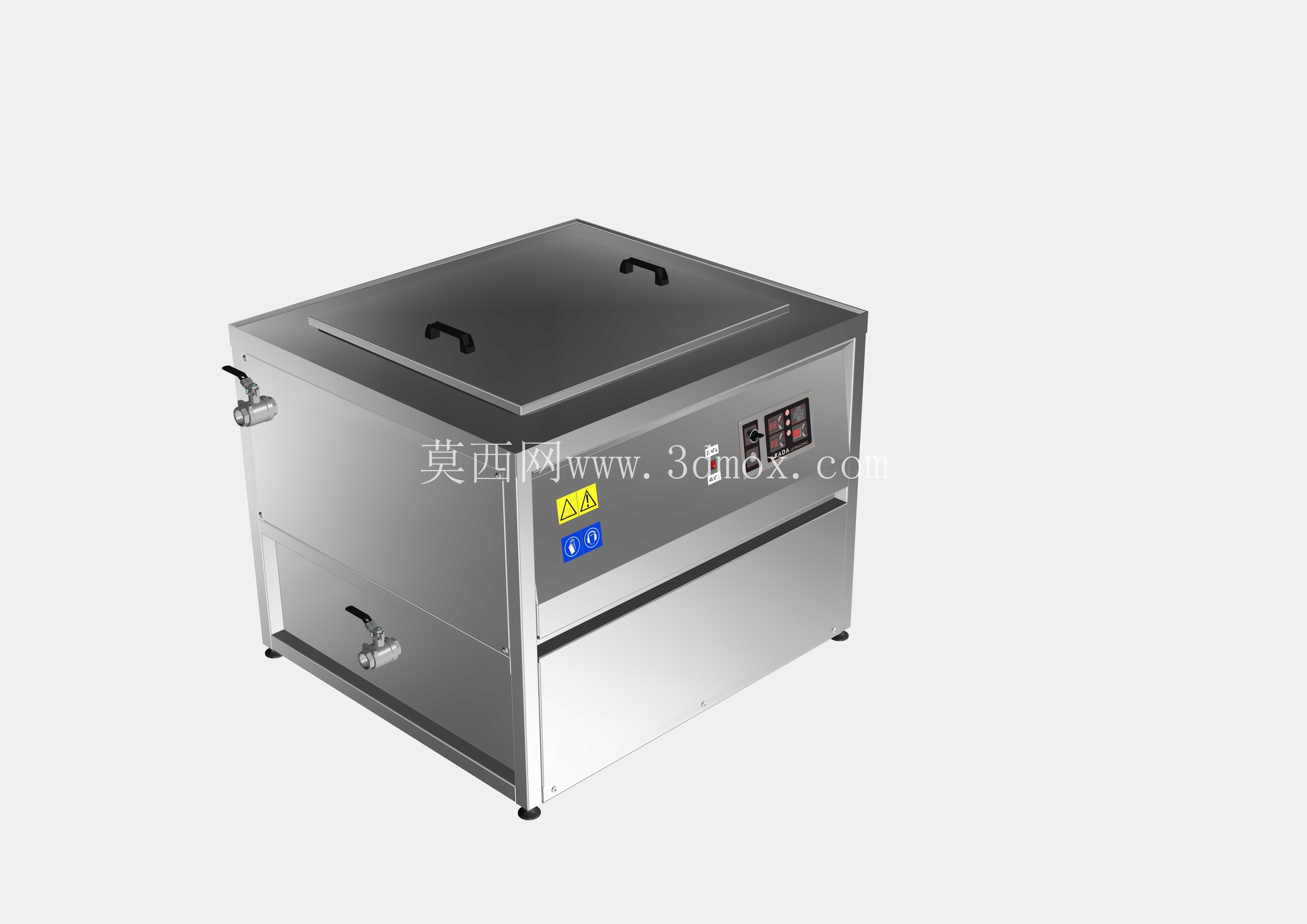

从整体结构布局来看，设备采用一体式落地设计，外壳与清洗槽体均选用304不锈钢材质，这种材质选择一方面是适配清洗过程中各类水基、溶剂型清洗剂的腐蚀耐受要求，另一方面不锈钢表面光滑易清洁，不会在长期使用中出现锈蚀脱落造成二次污染的问题。槽体顶部设置带双提手的密封盖板，盖板与槽体边缘做了折边贴合设计，清洗作业时盖上盖板可以减少清洗液的挥发损耗，同时降低空化作用产生的噪音外传，改善车间作业环境；槽体侧壁上下位置分别设置进出液阀门，上方阀门用于加注清洗液、溢流排除漂浮油污，下方阀门用于彻底排空槽内废液、清理槽底沉积的杂质，阀门位置的高度差设计充分考虑了日常操作的便利性，无需操作人员过度弯腰即可完成阀门操作。

设备正面的控制区域采用嵌入式安装设计，将控制按键、状态指示灯、参数调节模块集成在槽体正面右上方区域，操作高度符合站立作业的人体工程学要求，操作人员无需俯身即可完成频率切换、时间设置、温度调节等操作；控制区下方的警示标识位置，特意做了凸起的标识粘贴区，避免长期擦拭清理造成标识磨损脱落。设备底部设置可调式支撑脚，四个支撑脚均可独立调节高度，一方面可以适配车间地面不平整的安装场景，保证设备放置水平，避免槽内清洗液分布不均影响清洗效果，另一方面可以将设备底部抬离地面，避免地面积水长期浸泡设备底壳造成腐蚀。

在内部结构的设计思路上，超声换能器的布置采用槽底与侧部结合的方式，双频换能器分组排布，避免同频换能器之间的信号干扰，保证槽内声场分布均匀，减少清洗死角；槽体下部设置独立的电气仓，将超声发生模块、加热模块、控制电路与清洗槽体做物理隔离，中间设置隔热隔水层，避免清洗槽的热量、水汽渗入电气仓造成电路故障，电气仓门板做了散热孔与防水檐设计，既保证电路工作时的热量散出，又避免清洗过程中溅出的液体流入仓内。

从安装边界来看，设备整体为方正箱型结构，无外凸的易磕碰部件，安装时仅需在设备周边预留不小于300mm的操作与维护空间，侧面预留阀门操作空间，正面预留操作与上下工件的空间即可，无需额外的地基固定，放置在平整的硬化地面上调整支撑脚水平即可投入使用；设备的进出液接口均采用标准快接设计，可以直接对接车间的供液、排污管路，也可以采用人工加注、排空的方式使用，适配不同规模的车间使用条件。

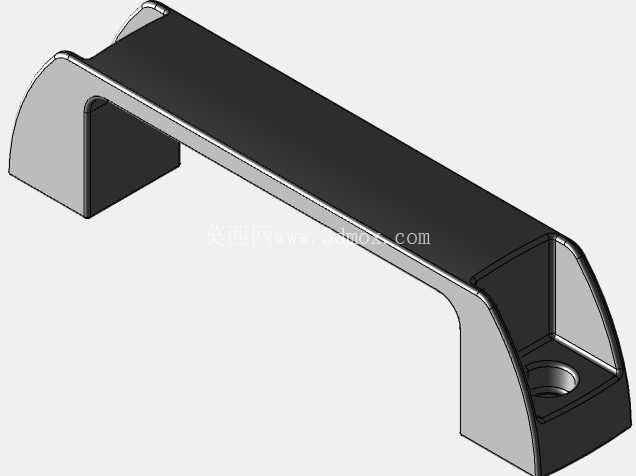

在功能细节设计上，槽体内部做了圆角过渡处理，没有直角卫生死角，方便定期清理槽内的沉积污垢；盖板提手采用隔热材质包裹，即使在加热清洗状态下开启盖板也不会出现烫伤风险；设备正面的液位提示标识做了蚀刻处理，不会因为长期接触清洗剂出现标识模糊，提醒操作人员加注清洗液时控制液位高度，避免液位过高溢出或者液位过低损坏换能器与加热模块。双频切换的功能设置，让同一台设备可以覆盖从粗洗到精洗的多工序需求，比如五金机加工件先使用低频段去除表面厚重的切削液与铁屑，再切换高频段做精洗去除表面残留的细微杂质，无需转序到其他清洗设备，减少工件周转的工作量，也节省车间的设备占地空间。
