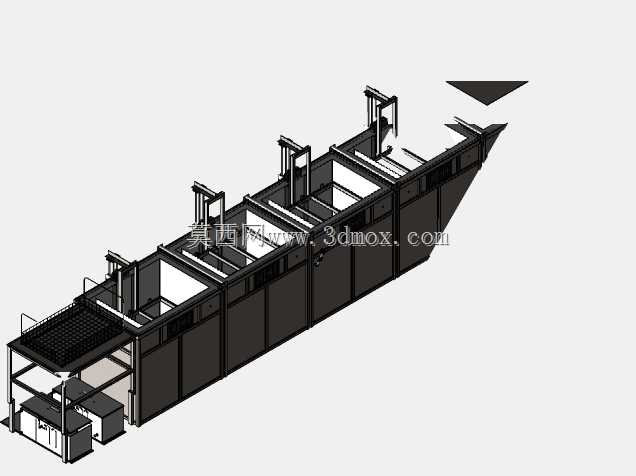

半自动输送式超声波清洗线结构设计

这款清洗线主要面向中小批量精密零件的表面除油、除屑、除污工序，常见于五金加工车间、汽配零件生产段、电子冲压件后处理工位，适配多工序连续清洗需求，可根据工件洁净度要求灵活调整各槽体的工艺参数，无需人工逐槽转移工件，降低作业人员接触清洗液的频次。设备整体采用长条形直线排布结构，主体框架由方通焊接后做表面喷塑处理，底部预留可调脚杯安装位，可适配车间地面不平整的安装场景，设备侧边预留维护检修门，内部管路、线缆均沿框架内侧走线槽排布，避免清洗液飞溅侵蚀线路。输送系统采用半自动运行逻辑，工件放置于专用清洗篮后，由顶部的升降平移机构带动料篮依次经过各工艺槽，每个槽位上方设置独立的升降导向架，保证料篮升降过程无偏摆，避免工件磕碰槽体。槽体部分根据清洗工艺依次排布，包含超声波清洗槽、漂洗槽、风切槽等功能区段，每个槽体设置独立的液位控制、温度检测接口，槽体边缘做翻边溢流设计，可及时排出液面漂浮的油污杂质，槽体底部设置倾斜排污口，方便定期排空槽液清理沉渣。设备进料端设置上下料工位，配置网格置物台，可临时放置待清洗与清洗完成的工件，工位旁预留操作按钮盒安装位，作业人员可在此完成料篮上料、工序启动的操作。设计过程中重点考虑了槽体的密封性能，所有槽体拼接处均做满焊处理后做渗漏测试，避免清洗液渗漏腐蚀车间地面，顶部平移机构的导轨做抬高安装设计，距离槽体液面预留足够安全距离，减少潮湿雾气对导轨传动部件的侵蚀。设备整体宽度控制在常规车间通道可通行的尺寸范围内，长度可根据实际工艺槽数量做模块化拼接，单段槽体可独立拆分运输，进场安装时无需破坏车间现有门体结构，外接水电接口均集中设置在设备尾部，方便车间管线对接，无需现场额外改管布线。
