工业精密工件超声波清洗成套设备结构

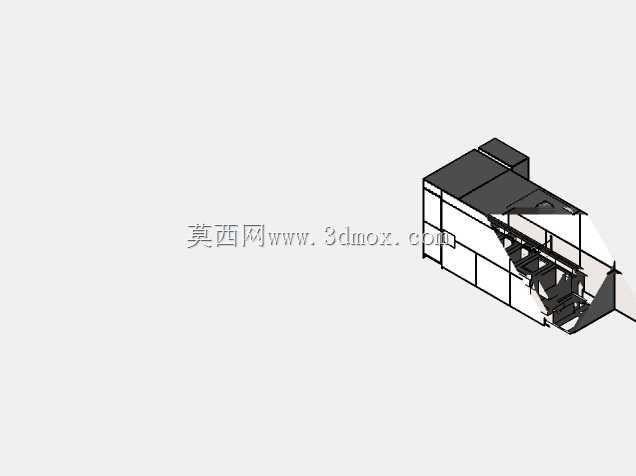

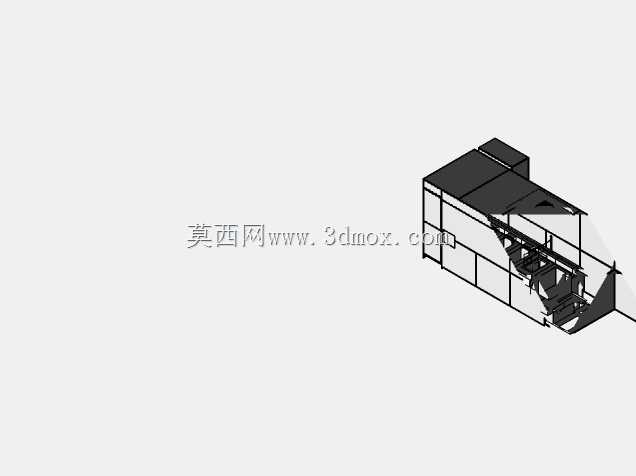

　　这套清洗设备的三维结构设计，首先要匹配精密机加工车间、电子元器件制造产线的实际工位排布需求，在做整体布局的时候，没有采用常规的一体式封闭槽体结构，而是拆分了上料工位、多段超声清洗槽位、沥水过渡区、下料接驳区几个独立模块，模块之间通过可调支脚做水平校准，相邻模块的连接面预留了密封胶条的安装槽，避免清洗液在工位流转过程中出现滴漏污染车间地面的问题。从实际应用场景来看，这类设备主要用来处理机加工后残留切削液的金属零件、SMT贴片前的PCB基板、镀膜前的光学玻璃组件，相比传统的人工刷洗或者高压喷淋清洗，超声空化作用可以深入到零件的盲孔、狭缝、螺纹牙底这些常规清洗方式无法触及的位置，

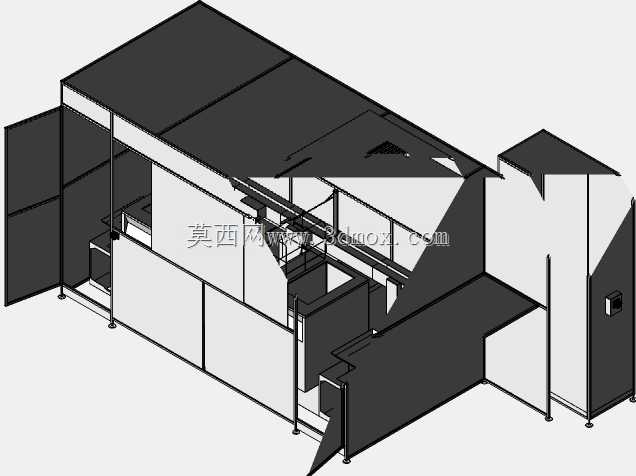

　　不会因为人工操作的力度差异导致零件表面出现划痕或者清洗不彻底的问题。在功能结构设计上，槽体部分采用了双层折弯的不锈钢板材焊接结构，内层槽壁的倾斜角度做了反复调整，一方面是方便超声换能器的安装固定，保证换能器的辐射面可以完全贴合槽底外侧，减少超声能量的传递损耗，另一方面倾斜的槽底也方便沉淀的金属碎屑、油污杂质顺着坡度流向排污口，不需要操作人员频繁钻进设备底部清理淤积的杂物。设备的外围防护框架采用了标准化的铝型材拼接结构，所有的型材连接位置都内置了角件和隐藏式螺栓，外表面没有突出的紧固件，既可以避免清洗过程中飞溅的液体在螺栓缝隙处积存腐蚀，也方便后期根据产线的清洗工艺调整，增减烘干槽、漂洗槽这类功能模块的时候不需要重新切割焊接框架。

　　上料和下料端都预留了和车间现有输送线对接的安装接口，接口的高度可以通过支脚的调节螺杆在100毫米范围内调整，适配不同高度的皮带线、滚筒线接驳需求，不需要额外做过渡转接台。设备顶部的封闭罩壳做了分段式的可拆卸设计，每一段罩壳都预留了观察视窗，视窗采用耐溶剂腐蚀的透明板材，操作人员在设备运行过程中可以直接观察各槽位的清洗状态，不需要频繁掀开罩壳影响槽内的温度和液位稳定；罩壳顶部还预留了废气抽排的法兰接口，可以直接对接车间的废气处理管道，把清洗过程中挥发的溶剂蒸汽统一抽走处理，避免车间内溶剂浓度超标影响操作人员健康。在操作侧的面板布局上，把液位显示、温度调节、超声功率调节、输送速度调节的控件都集中布置在站立操作的伸手可达范围内，

　　控件的安装高度距离地面1.2米，符合大多数操作人员的站立操作人机工程要求，不需要弯腰或者抬手操作，长时间值守也不容易产生疲劳。槽体内部的输送网带采用了耐酸碱腐蚀的高分子材质链板，链板的开孔率经过计算，既可以保证超声能量顺利穿透网带作用到工件表面，也可以支撑小尺寸的零件不会从网孔掉落，网带的张紧机构布置在设备的外侧，不需要排空槽内的清洗液就可以调整网带的张紧度，日常维护的效率提升很多。在安装边界的尺寸控制上，整套设备的总宽度控制在1.8米以内，长度可以根据工艺需求做模块化拼接，单段模块的长度不超过2米，方便通过车间的标准宽度货运电梯，不需要在设备进场的时候拆解成零散部件，进场之后只需要对接水电管路就可以完成安装调试。设备底部的支脚采用了防滑减震的橡胶垫脚，既可以调整水平，也可以隔绝超声换能器工作时产生的振动传递到车间地面，避免振动影响周边的精密加工设备的加工精度。另外在槽体的溢流结构设计上，采用了侧面多层溢流的方式，漂浮在清洗液表面的油污可以顺着溢流口流到集油槽，不会随着工件流转到下一个清洗工位，保证后续漂洗工序的清洁度，减少漂洗用水的更换频率。
