工业超声波清洗模块结构设计方案

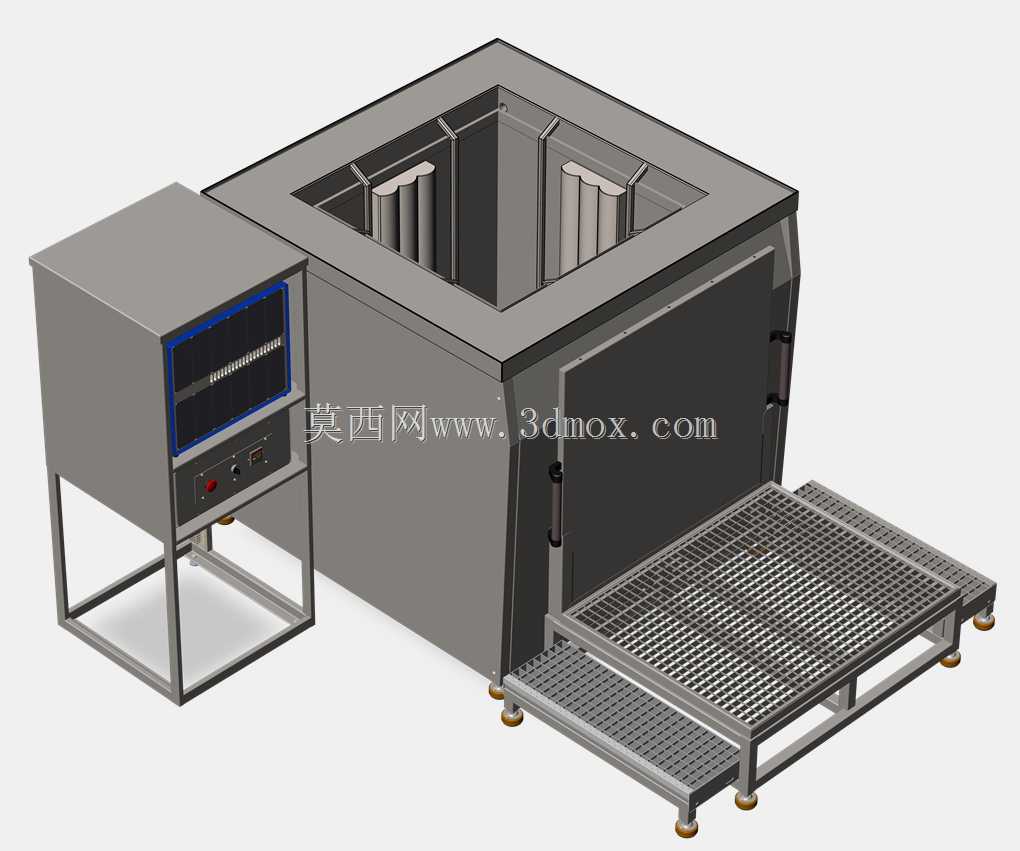

　　在精密零部件加工、电子组装、五金表面处理等生产场景中，工件表面附着的切削液残留、金属碎屑、助焊剂、抛光膏等杂质，往往会直接影响后续装配精度、表面处理附着力以及成品出厂合格率，传统的人工刷洗、高压喷淋要么存在清洗死角，要么容易对精密薄壁件、易刮花工件造成表面损伤，这时候适配生产线节拍的超声波清洗模块就成了前处理工序里的核心功能单元。这套超声波清洗模块的结构设计，首先围绕槽体的声学谐振特性做了核心考量，槽体内腔的尺寸匹配常用工业超声换能器的谐振频率要求，避免槽内出现声学驻波死区，保证放置在槽内不同位置的工件都能接收到均匀的空化作用能量，槽体底部采用加厚的不锈钢板材加工，换能器安装面做了精磨处理，保证换能器与槽底的贴合度，

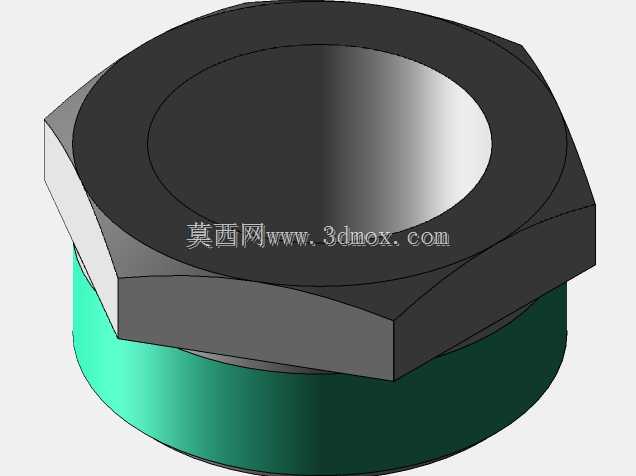

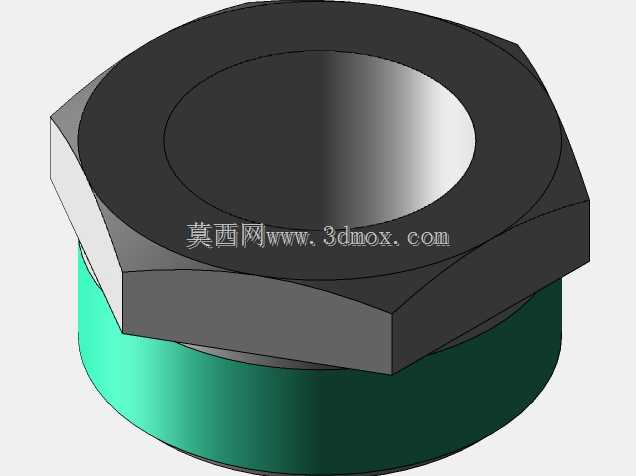

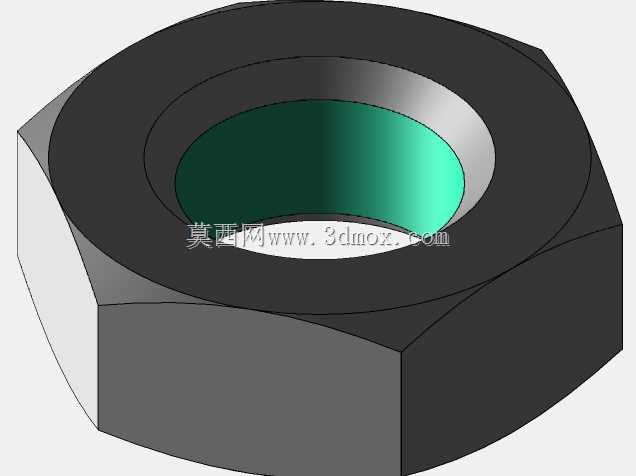

　　减少超声能量在传递过程中的损耗，同时槽体边角做了圆弧过渡处理，一方面避免应力集中导致长期受超声振动出现焊缝开裂，另一方面也减少杂质在槽体边角的沉积，降低日常排渣清理的难度。从安装边界来看，这套模块的外形尺寸适配常规的台式、在线式清洗设备的安装工位预留空间，槽体外侧预留了换能器接线、加热组件安装、液位传感器安装的固定位，不需要额外做大量的结构改制就能直接集成到现有清洗线的机架上，槽体顶部的翻边结构做了加宽处理，既可以作为槽体放置在机架上的承重支撑边，也能防止槽内液体飞溅到设备内部的电气元件区域，提升设备运行的安全性。功能设计上，模块预留了溢流口、排污口的标准接口位置，溢流口设置在槽体侧壁的标定液位高度处，

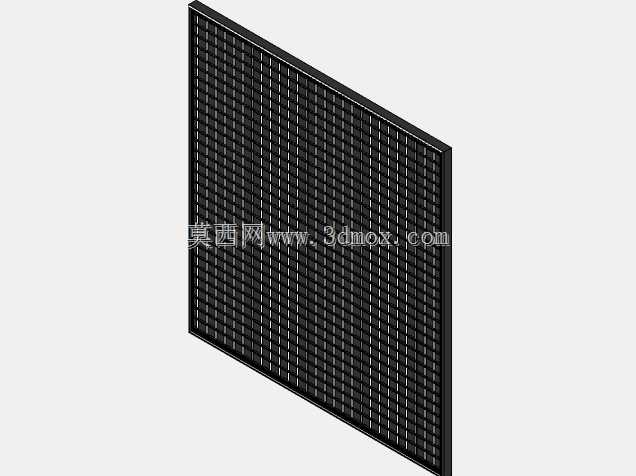

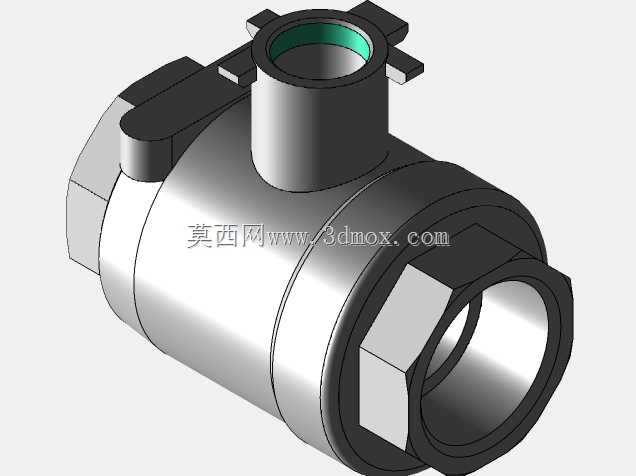

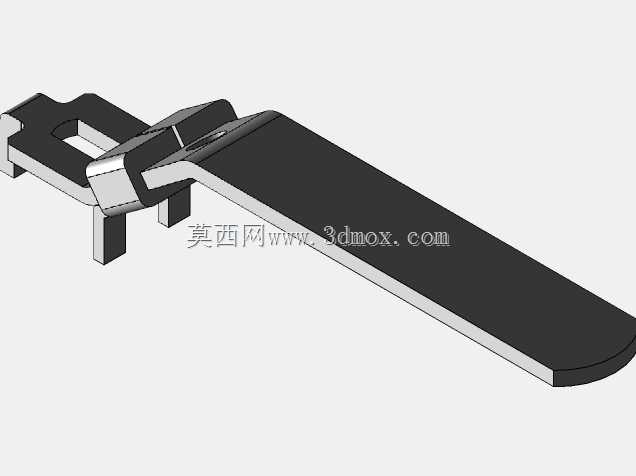

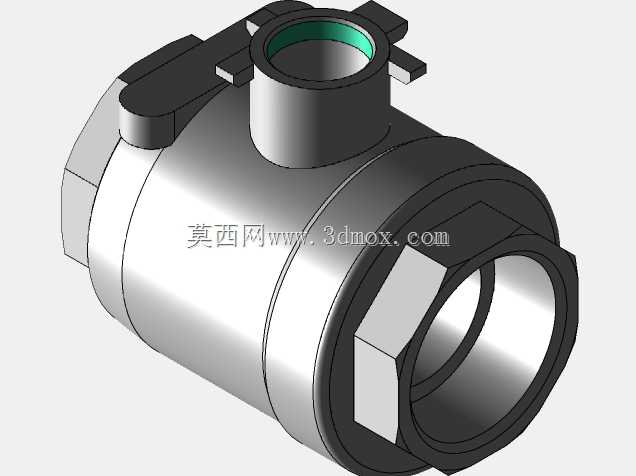

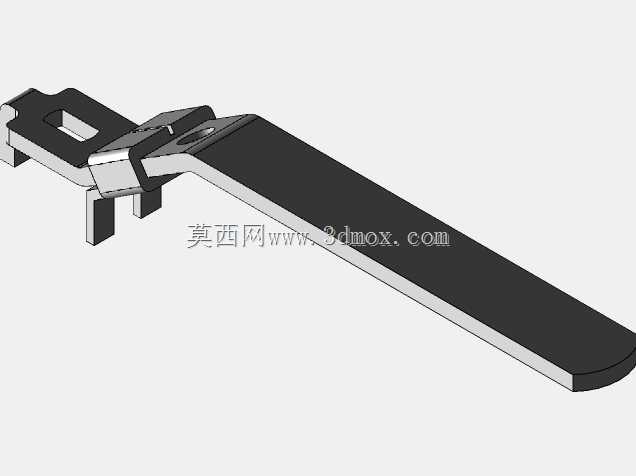

　　可配合循环过滤系统持续带走漂浮在液面的油污、浮渣，避免清洗完成提篮时工件表面二次沾附浮污，排污口设置在槽底的最低位置，配合倾斜的槽底结构，能在换液时完全排净槽内的清洗废液与沉积杂质，不需要人工掏槽清理。考虑到工业场景长时间连续运行的需求，槽体外侧预留了保温层安装的空间，可根据使用需求填充保温棉减少槽内加热后的液体热量散失，降低加热组件的能耗，同时模块的结构件全部采用耐清洗液腐蚀的材质选型，适配水基清洗剂、低浓度溶剂清洗剂等多种常用工业清洗介质，不会因为长期接触清洗介质出现锈蚀、溶胀等问题。在实际产线适配中，这套模块既可以单独作为台式清洗设备的核心槽体使用，搭配提篮完成小批量工件的离线清洗作业，也可以多组模块串联，分别对应预洗、精洗、

　　漂洗、烘干等不同工序，组成连续通过式的自动清洗线，适配不同产能规模的生产需求，结构上预留的传感器安装位，可以方便加装液位保护、温度控制组件，实现加热缺水保护、温度恒定控制等自动化功能，减少人工值守的工作量。设计过程中还针对超声振动带来的结构疲劳问题做了优化，槽体与外部机架连接的位置预留了减震垫安装槽，避免超声振动传递到整个设备机架，降低设备运行的噪音，同时也减少振动对机架上其他电气元件的影响，换能器的安装位置做了均匀排布，根据槽体的长宽尺寸调整换能器的间距，保证槽内各个区域的空化强度差控制在合理范围内，不会出现局部清洗力不足或者局部空化过强损伤工件表面的问题。对于需要处理不同尺寸工件的场景，槽体的深度尺寸预留了足够的工件放置空间，可适配不同高度的清洗提篮，不需要额外加高槽体就能满足大部分常规工业零件的清洗需求，槽口的尺寸也匹配常用的标准清洗篮尺寸，用户可以直接采购标准提篮配套使用，降低配套件的采购成本。
