直插式USB-A母头转接板结构设计

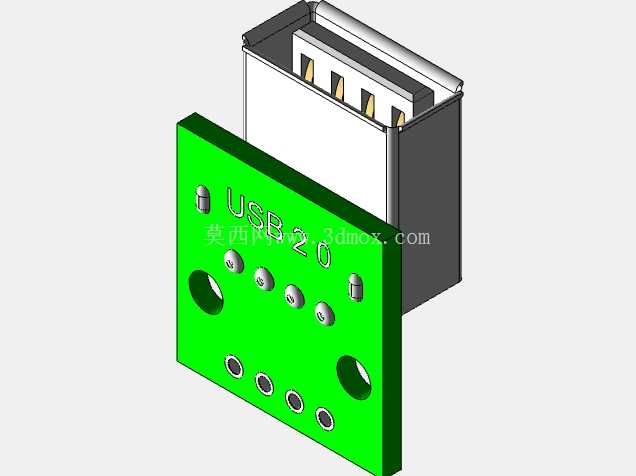

日常做嵌入式设备、小型工控板的接口扩展时，最常碰到的问题就是板载USB接口的位置适配——很多时候主控板预留的USB焊盘位置和设备外壳的开孔位对不上，要么飞线连接可靠性差，要么重新改板周期太长，这时候直插式的USB-A母头转接模块就能解决这类现场适配的痛点。这个模块的核心结构是把标准USB-A型母座直接焊接在一块小型FR-4玻纤板上，母座的金属外壳完全遵循USB-IF规范的尺寸要求，接口内部的四个接触弹片分别对应电源正、数据负、数据正、接地四个引脚，弹片采用镀金工艺处理，反复插拔的接触电阻能稳定控制在30毫欧以内，避免长期使用后出现接触不良、数据传输丢包的问题。

从安装边界来看，这块转接板的整体外形做了切角处理，板边预留了两个直径3mm的圆形安装孔，孔位中心距刚好匹配常用的铜柱安装规格，不需要额外做固定结构的修改，直接用M3铜柱就能把模块固定在设备外壳内部的预留柱位上。板上除了母座的焊盘之外，还引出了两排直插焊孔，一排是对应USB四个引脚的直连焊盘，另一排是预留的固定焊位，既可以直接插在杜邦线上做临时调试用，也可以焊接排针直接插在主控板的排母上，甚至可以直接用导线焊接引出，适配不同的接线场景。

设计的时候特意把USB母座的伸出长度做了精准控制，母座前端的金属外壳伸出板边的距离刚好是标准USB公头插入的咬合长度，当模块贴装在设备外壳内侧时，母座的接口端面刚好和外壳的开孔面齐平，不会出现公头插不到位、或者母座突出外壳太多容易被碰歪的问题。板上的丝印清晰标注了USB2.0的标识，还有每个引脚的定义标记，接线的时候不用反复查引脚定义，能减少现场接线的错误率。板上的四个白色定位标记是生产时的钢网定位点，用来保证SMT焊接时母座的位置精度，避免出现母座歪斜导致公头无法插入的问题。

实际应用场景里，这类模块除了用来做接口位置转接，还经常用在老旧设备的USB接口改装上——很多早期的工控设备没有预留USB接口，需要外接U盘做数据导出的时候，就可以在设备外壳上开一个标准USB开孔，把这个模块固定在开孔内侧，把四个引脚接到设备主控的USB引脚上，不用破坏原有设备的主板结构就能扩展出USB功能。还有做小型DIY电子项目的时候，比如做桌面USB集线器、小型USB测试治具，用这个模块不用自己画USB母座的封装，直接把模块集成到结构里就能省掉PCB打样的时间，缩短项目的开发周期。

结构细节上，母座的金属外壳和PCB板之间做了接地处理，金属外壳的两个固定脚直接焊接在PCB的接地焊盘上，既能增强母座的固定强度，避免反复插拔后母座从板上脱落，还能起到屏蔽电磁干扰的作用，保证USB2.0高速传输的时候不会因为外界电磁干扰出现传输速率下降的问题。PCB板的厚度采用1.6mm的标准厚度，和常规电路板的厚度一致，叠层设计里专门给电源和接地引脚做了加粗走线，能承载最大500mA的电流输出，满足U盘、USB鼠标、小型USB模块的供电需求，不会出现因为走线过细导致的供电压降过大、外接设备无法识别的问题。

在安装适配性上，板的边缘做了圆角处理，没有尖锐的毛刺，安装的时候不会划伤导线或者操作人员的手，两个安装孔的位置做了沉铜处理，焊接固定铜柱的时候能保证导电性，和设备外壳连接后可以实现接地屏蔽的效果。母座内部的塑胶挡片采用耐高温的LCP材质，过波峰焊的时候不会出现塑胶融化变形的问题，能保证批量生产时的良率。接触弹片的弹性经过校准，公头插入后的插拔力控制在15N到20N之间，既不会因为太松导致公头容易脱落，也不会因为太紧导致插拔困难，符合通用USB接口的使用手感要求。
