卧式单级淡水泵三维结构设计

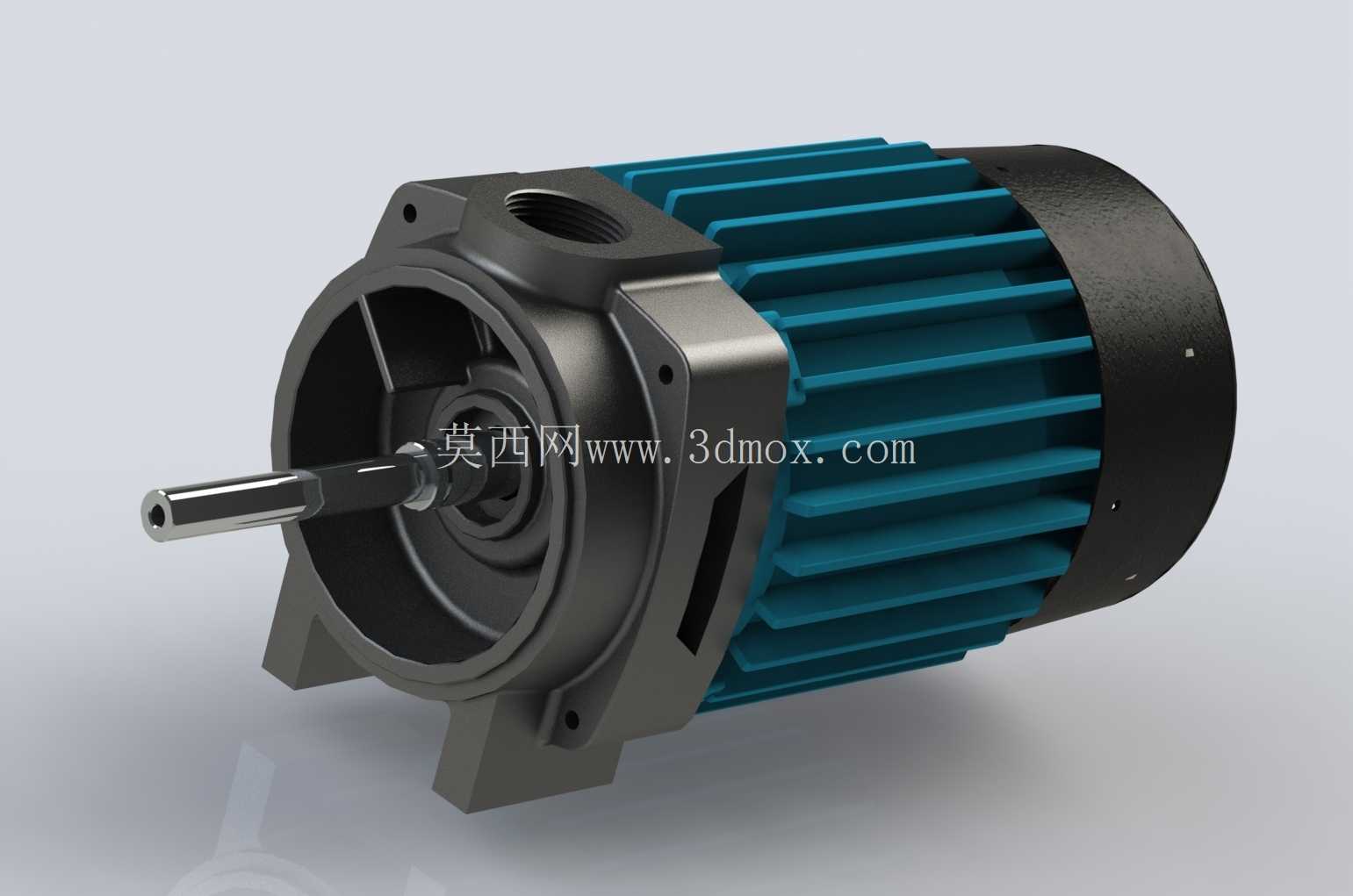

这款卧式淡水泵的结构设计，首先要匹配民用供水、小型工业循环水系统的实际安装工况，在做三维建模的时候，最先敲定的是安装脚的定位尺寸——毕竟这类泵大多是直接固定在混凝土基座或者设备机架的安装面上，四个安装脚的螺栓孔中心距、脚座底面的平面度公差都要留足安装调整余量，避免现场安装时出现孔位对不上、泵体倾斜导致轴封偏磨的问题。从结构布局来看，驱动端的电机壳体和泵头采用一体化同轴设计，省去了额外的联轴器对接结构，能大幅缩小整机的轴向安装尺寸，对于安装空间局促的小型设备配套场景，比如冷水机组内置循环泵、楼宇二次供水的小型增压单元，这种紧凑结构的适配性会更好。

泵体的流道部分在建模时做了圆弧过渡处理，进水口采用内螺纹接口设计，位置设在泵壳顶部偏侧的位置，这个布局是考虑到现场管路排布的便利性，不管是水平走管还是垂直走管，都能减少管路弯头的数量，降低沿程阻力损失。电机部分的外壳采用轴向散热筋结构，散热筋的高度、筋条间距都是按照连续运行的温升要求设计的，筋条顺着电机轴向排布，能配合电机尾部的风叶形成顺畅的散热风道，避免泵组长时间运行时电机绕组过热，毕竟这类泵很多场景都是24小时连续运转，散热结构的合理性直接影响设备的无故障运行时长。

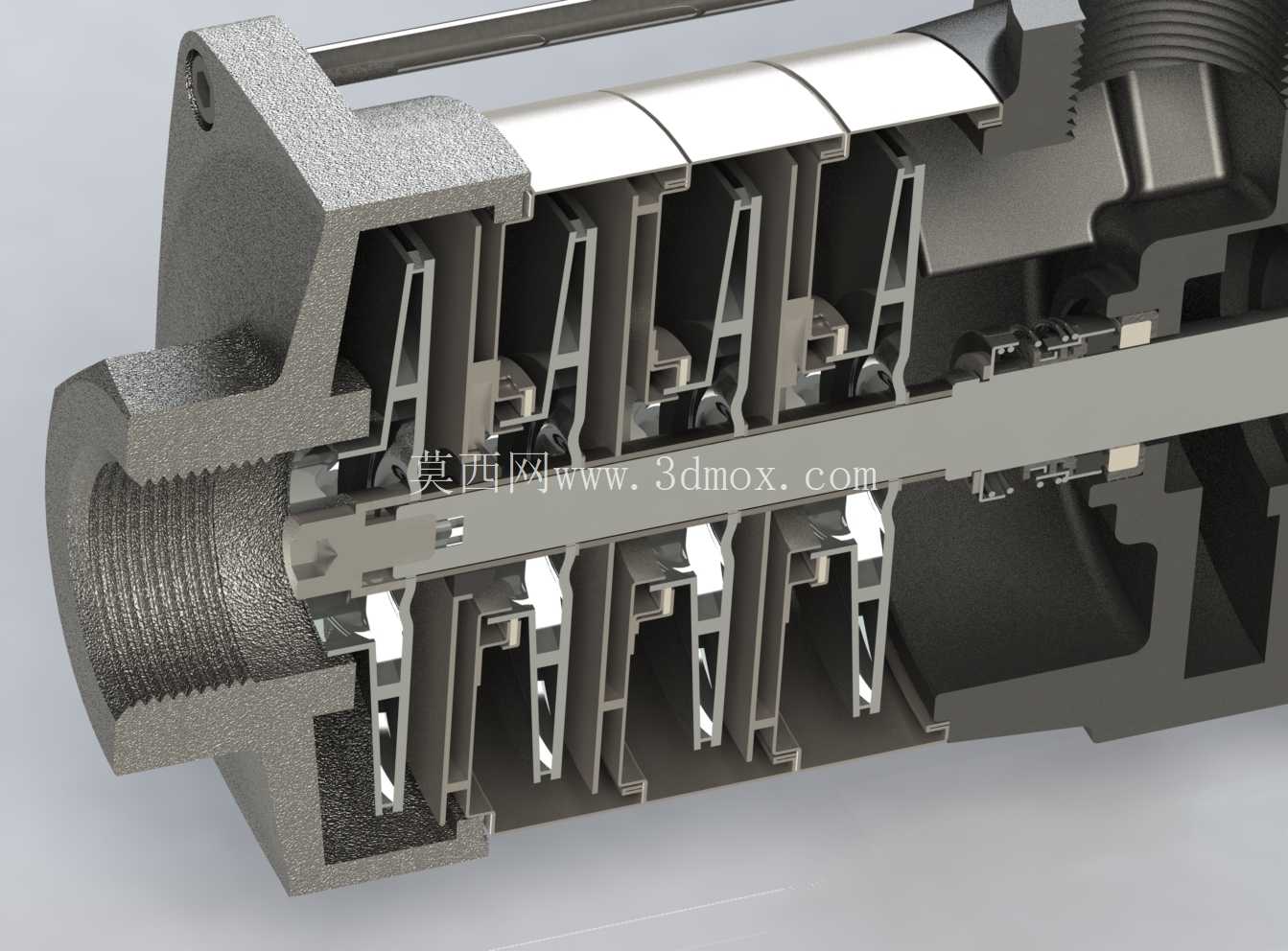

输出轴采用伸出式结构，轴伸端的直径、键槽尺寸都匹配标准的叶轮安装公差，轴和泵壳之间的密封腔预留了机械密封的安装空间，建模时特意留足了密封件的压缩量调整间隙，方便后期维护时更换不同型号的机封，不用对泵壳做二次加工。泵头的端盖和壳体之间采用止口定位结构，止口的配合公差选的是过渡配合，既能保证装配时的同轴度，降低叶轮运转时的径向跳动，也能方便拆解维护，不用借助专用拉马就能拆开泵头清理流道里的杂物。

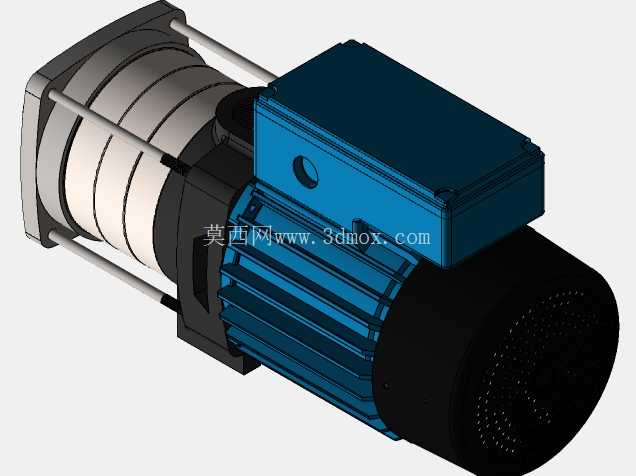

在做三维建模的过程中，特意核对了整机的外形边界：整机的最大径向尺寸是散热筋的外圆直径，这个尺寸要保证安装时机壳和周边设备的间隙不小于20mm，满足散热的通风要求；轴向尺寸从轴伸端端面到电机尾端盖的长度，要预留出接线盒的安装空间，接线盒的位置设在电机壳体的侧上方，避免管路漏水时滴到接线端子上引发安全隐患。安装脚的高度设计也做了考量，脚座底面到泵轴中心的高度，要匹配标准的管路中心高，减少现场安装时的管路调整工作量，同时脚座上的螺栓孔做成长圆孔形式，允许安装时有少量的位置调整量，抵消基础施工的尺寸误差。

从功能特性来看，这款泵主要针对淡水介质的输送，过流部件的结构没有做复杂的抗腐蚀设计，适合输送常温的清水、物理性质和水接近的中性液体，在小型给排水系统、设备冷却循环、农业小型灌溉场景都能适配。建模时所有的配合面都做了公差标注，比如轴承位的圆柱度、轴伸的径向跳动公差，都是按照通用泵的制造精度要求设定的，既能保证运转时的稳定性，降低运行噪音，也不会因为精度要求过高抬升制造成本。另外，泵体的吊重位置也在结构里做了隐含设计，电机壳体和泵头连接的加强筋位置，刚好是整机的重心附近，吊装时挂在这个位置不会出现泵体倾斜的问题，方便现场的安装搬运。

在结构细节上，电机壳体和泵头连接的法兰位置做了加厚处理，这个位置是整机的应力集中区，泵运转时的振动、管路传递的附加应力都会集中在这里，加厚的法兰结构加上三角形的加强筋，能提升整机的结构刚性，减少运行时的共振问题。散热筋的根部做了圆角过渡，避免应力集中导致筋条在振动工况下出现断裂，同时圆角结构也方便铸造时的脱模，降低铸造工艺的难度。泵壳上的进水口螺纹采用标准管螺纹，和市面上通用的管路配件完全适配，不用额外做转接头，能减少现场安装的配件成本和泄漏点。
