四级清水输送离心泵整机结构设计

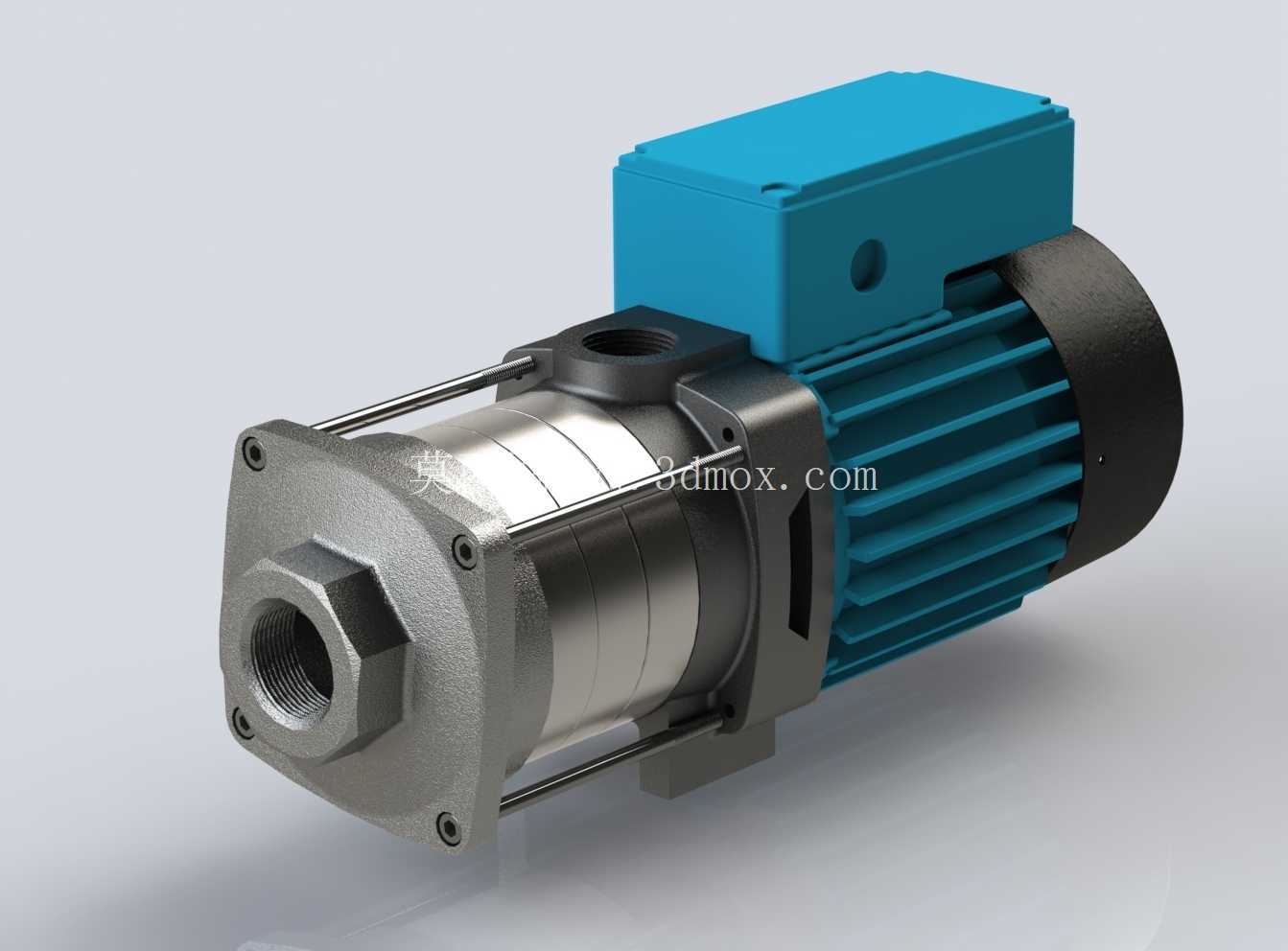

　　这款四级泵的三维结构完整还原了整机装配状态，覆盖从动力端到流体端的全部核心零件，可直接用于民用供水、实验室纯水输送、小型净水系统的配套选型参考，也能作为流体设备结构设计的教学拆解案例。从实际应用场景来看，这类泵主要适配新鲜水、蒸馏水等低杂质、无强腐蚀性的洁净流体输送工况，常见于小型纯水制备装置、家用供水增压、实验室循环水系统、小型冷却循环回路中，因为输送介质不含硬质颗粒，过流部件的磨损速率远低于污水泵、渣浆泵类产品，设计上更侧重密封可靠性与运行静音表现。

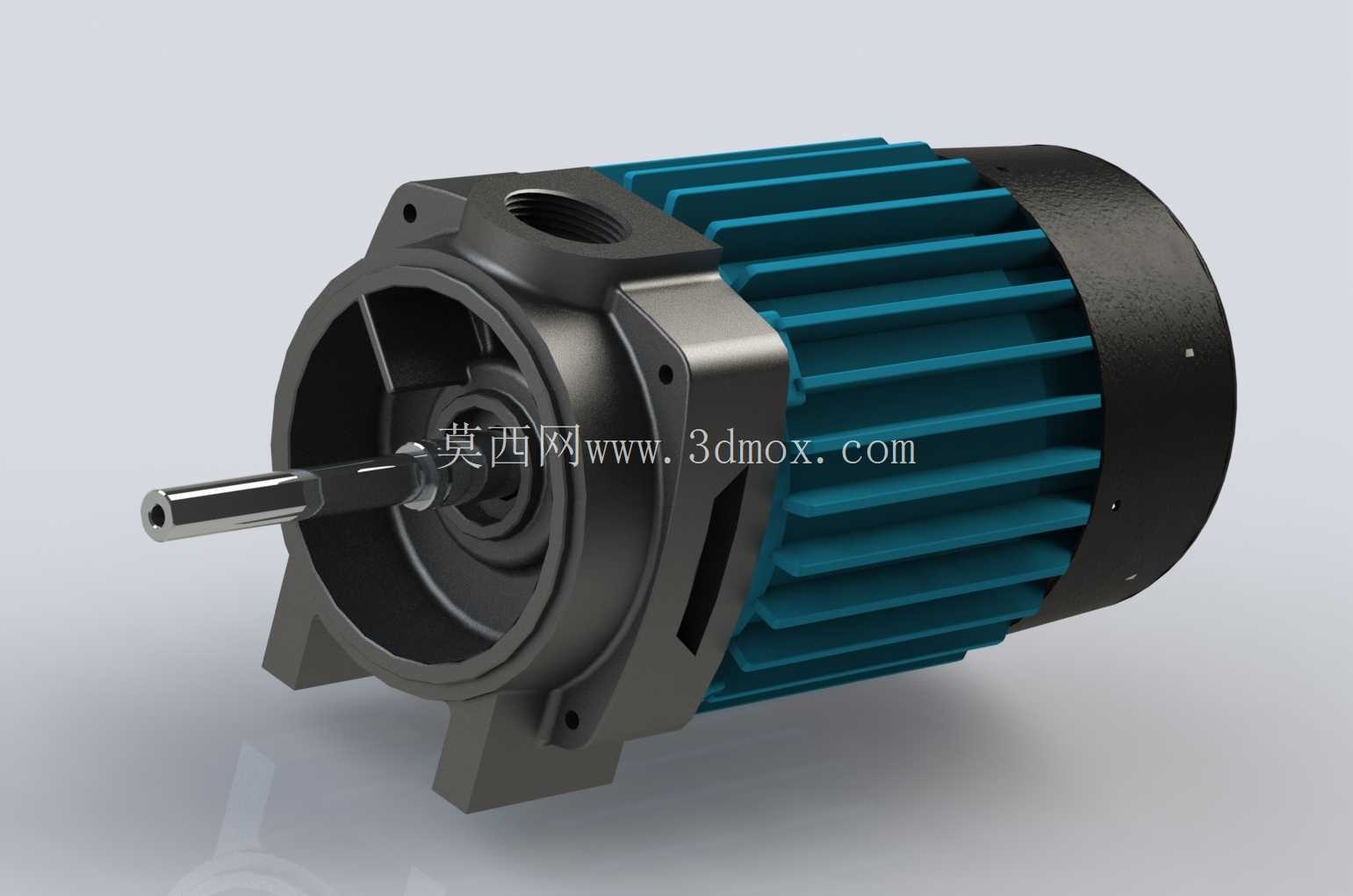

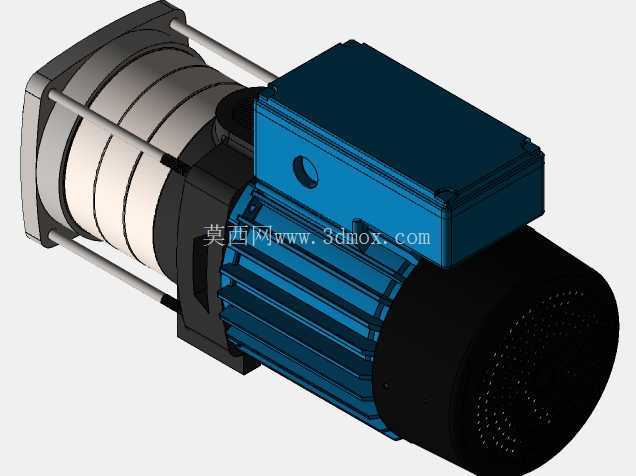

　　从结构设计逻辑来看，整机采用电机与泵体同轴集成的布局，动力输出轴直接穿入泵腔连接叶轮，省去了联轴器等中间传动部件，既压缩了整机轴向尺寸，也减少了传动环节的功率损耗与对中校准工作量。电机外壳采用轴向散热筋结构，筋条沿电机筒体周向均匀排布，凸起的筋条大幅增加了外壳与空气的接触面积，即便在连续运行工况下，也能通过自然对流带走绕组产生的热量，不需要额外加装独立散热风扇，进一步降低了整机运行噪音与零件数量。端盖与电机筒体采用止口定位配合，装配时可以直接保证轴承位的同轴度，减少装配过程中的调整工作量，端盖上预留的安装脚采用一体化铸造成型，脚座上的安装孔做了沉台设计，螺栓锁紧后头部不会突出脚座平面，安装时可以直接贴合安装基准面，不需要额外加工避让槽。

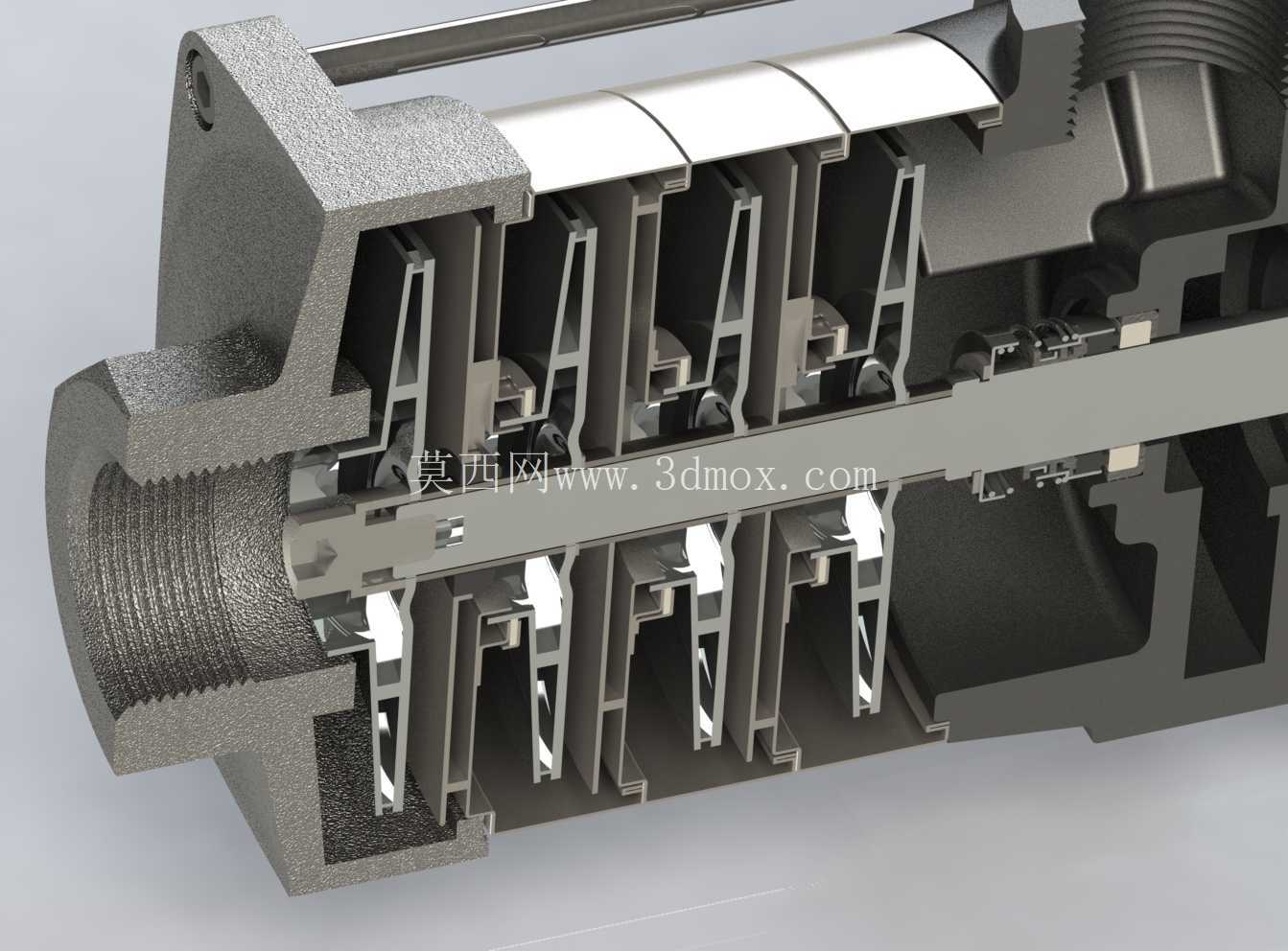

　　流体端的结构设计充分考虑了洁净水输送的需求，过流腔的内壁做了圆弧过渡处理，没有直角死区，避免流体滞留滋生杂质，也能减少流体在腔体内的湍流损失。叶轮采用闭式结构，叶片的型线按照低比转速离心泵的水力模型设计，四级叶轮的串联结构可以在较低转速下实现较高的输出扬程，不需要把电机转速拉到过高区间，既降低了叶轮的汽蚀风险，也延长了机械密封的使用寿命。机械密封安装在轴穿入泵腔的位置，静环固定在泵体的密封座上，动环随轴转动，密封副采用耐磨陶瓷与石墨配对，适配洁净水的润滑工况，不会出现干磨快速失效的问题；密封位置外侧还预留了泄压通道，一旦密封出现微量渗漏，渗出的液体会顺着通道排出泵体，不会渗入电机腔损坏绕组。泵体上的进出水接口采用内螺纹结构，接口位置的壁厚做了加厚处理，拧紧管路接头时不会因为应力集中导致壳体开裂，接口的轴线与电机轴线垂直，管路连接时不需要弯折过长的管线，现场安装的管路布局更灵活。

　　从安装边界尺寸来看，整机的重心落在安装脚的支撑范围内，卧式安装时不需要额外加装支撑结构，四个安装孔的孔位按照通用小型离心泵的安装尺寸设计，可以直接替换同功率等级的老旧同类型泵，不需要重新加工安装基座。轴伸端的尺寸按照标准泵轴尺寸设计，输出轴的轴端做了倒角处理，后续如果需要外接联轴器或者额外的叶轮，不需要二次加工轴端。整机的所有内部零件都做了干涉检查，包括垫圈、垫片、衬套、定距件这类细小的标准件与结构件，装配关系完全符合实际生产的装配顺序，拆解时可以按照从端盖到叶轮、从密封件到定距套的顺序逐步拆分，每个零件的配合公差都在模型里做了对应预留，比如轴承与轴的配合采用基孔制过渡配合，密封件与轴的配合预留了合适的压缩量，定距套的长度尺寸刚好可以压紧轴承内圈，不会出现轴向窜动的问题。

　　在实际选型参考时，这款模型可以直观展示四级泵的内部零件排布，设计人员可以直接参考其密封结构的布置方式、散热筋的尺寸比例、安装脚的加强筋结构，优化自身设计的泵类产品结构；设备维护人员也可以通过模型拆解，快速掌握这类泵的拆装顺序，避免维修时因为拆装顺序错误损坏密封件或者叶轮。需要注意的是，这类泵因为过流部件没有做耐磨处理，绝对不能用来输送含固体颗粒的污水或者有腐蚀性的化学流体，否则会快速磨损叶轮和密封副，导致泵的性能下降甚至出现泄漏问题。
