DN250法兰式软密封蝶阀结构设计

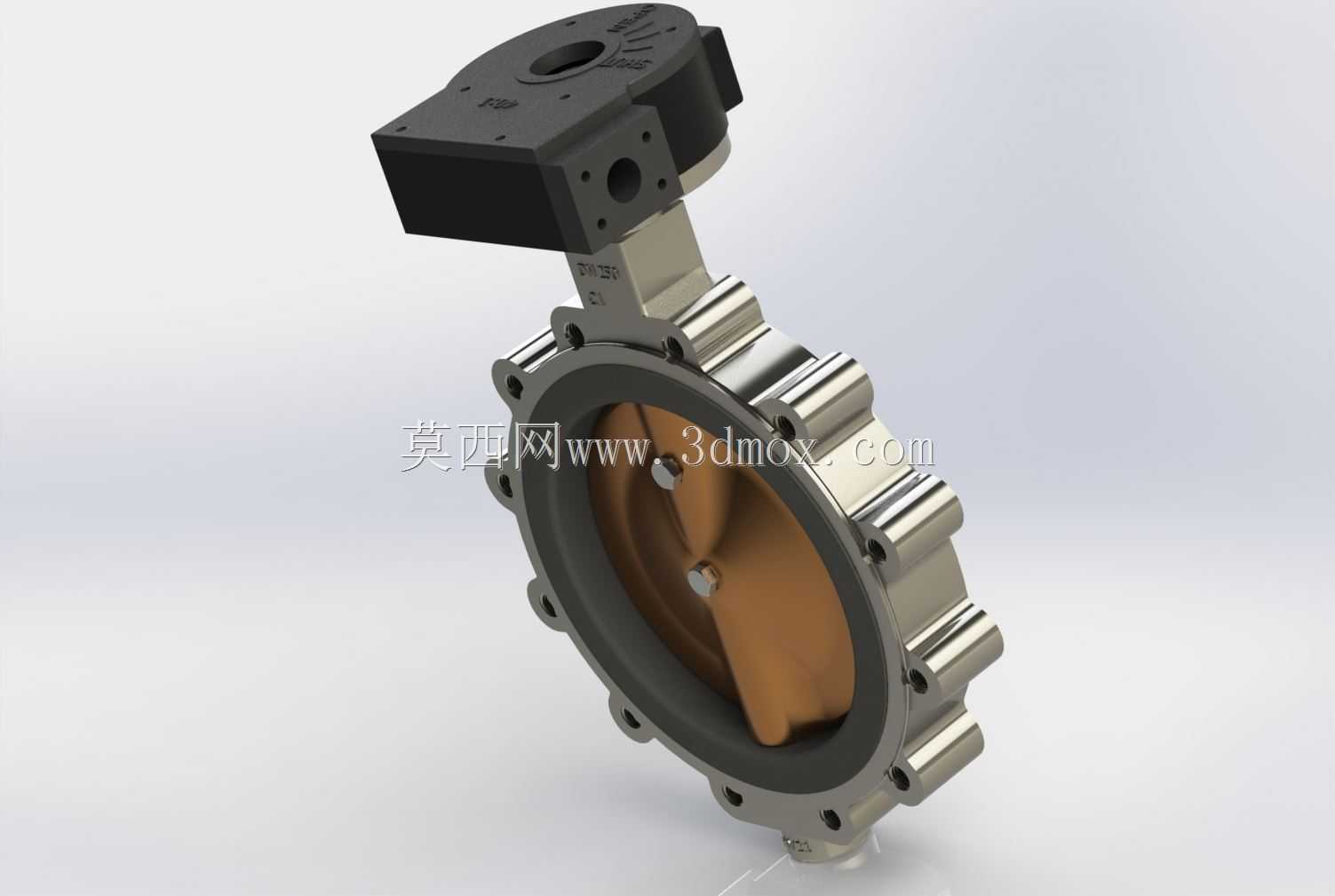

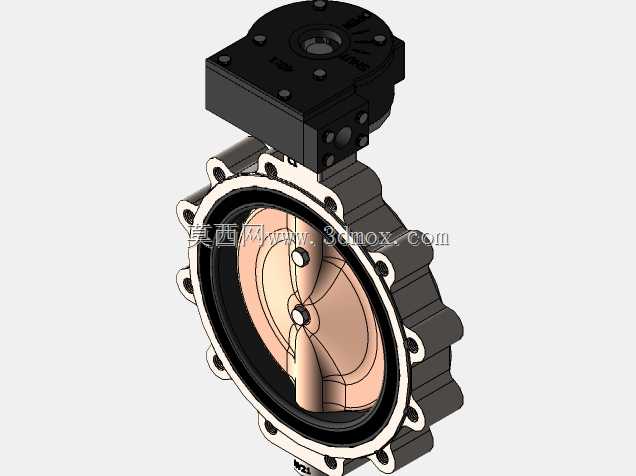

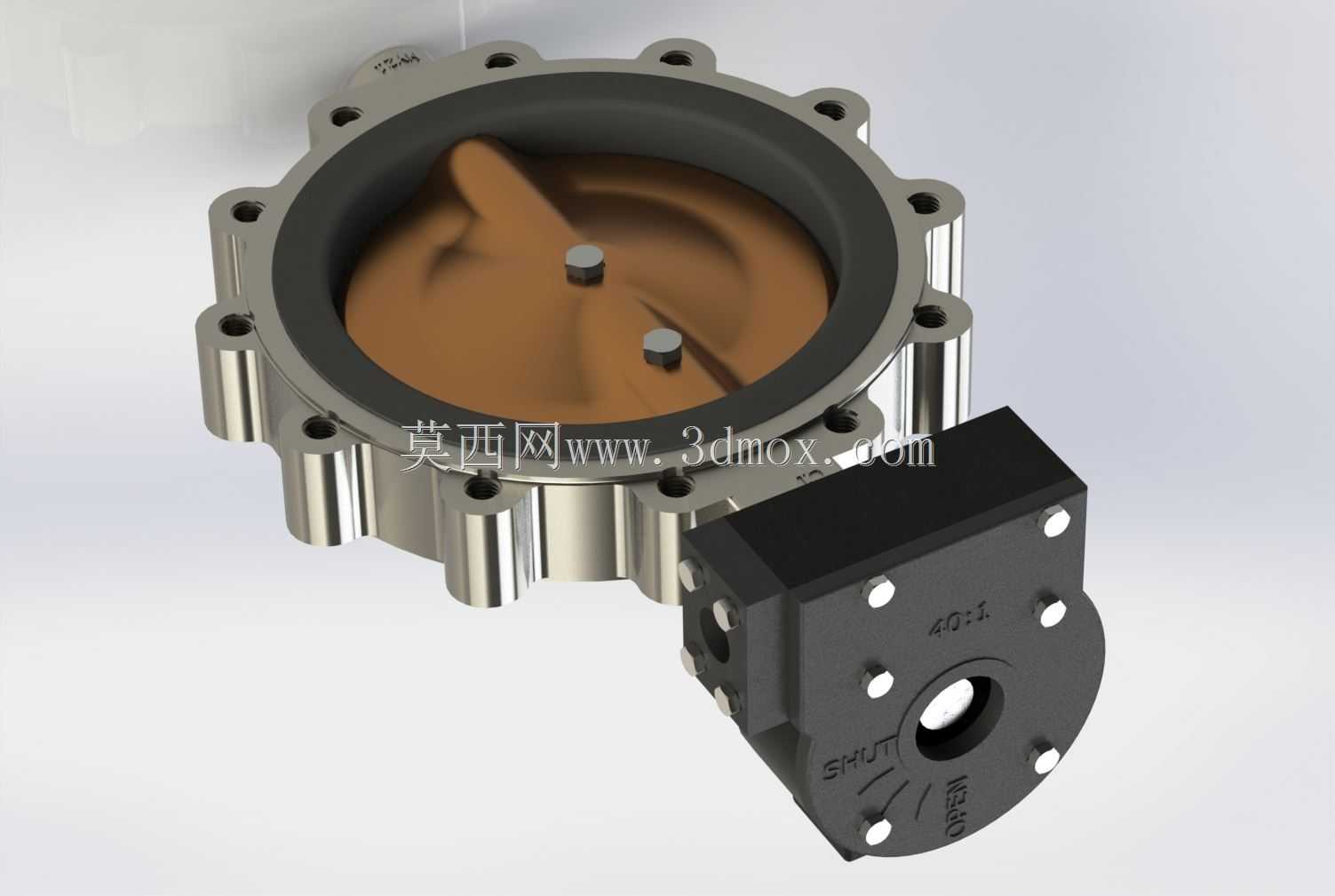

这款DN250规格的蝶阀，主要面向市政给排水、暖通循环水、化工流体输送等中大口径管路的通断与流量调节场景，相比同通径的闸阀、截止阀，它结构长度更短，安装占用空间小，启闭扭矩低，很适合在管廊排布紧凑、操作空间有限的工况下使用。从结构设计来看，采用对夹法兰式连接结构，阀体周边均匀布置螺栓孔，适配PN10/PN16压力等级的标准法兰，安装时直接夹持在两端管路法兰之间，同轴度找正后穿入螺栓紧固即可，无需额外焊接工序，现场安装效率较高。密封部分采用橡胶材质的阀座嵌装在阀体内壁，阀板为流线型球面结构，启闭过程中阀板与橡胶阀座的接触压力均匀分布，既能在低压工况下实现零泄漏，也能避免阀座局部磨损过快，延长密封件的更换周期。配套的气动执行器采用齿轮齿条传动结构，气源接口设置在执行器侧面，可适配电磁阀、限位开关等附件，实现远程自动控制，执行器与阀杆的连接采用方轴配合，无间隙传动，启闭位置重复精度高，适合需要频繁动作的自动化管路系统。建模过程中，先确定公称通径250mm对应的法兰螺栓孔分布圆直径、螺栓孔数量与孔径，绘制阀体的回转截面后旋转生成基体，再切除出阀座安装槽、阀杆装配孔；阀板部分先绘制流线型的截面轮廓，旋转生成主体后，切除出与阀杆配合的定位槽，注意阀板边缘的圆弧过渡要与阀座密封面完全贴合，避免建模时出现干涉；执行器部分先搭建齿轮齿条的传动副结构，再绘制壳体的安装孔位，保证执行器输出轴与阀杆的同轴度公差在0.1mm以内，最后装配时检查阀板90度启闭行程内无卡滞，所有连接螺栓的孔位与标准法兰完全匹配，满足实际安装的尺寸边界要求。
