隐藏式U型金属铰接合页结构设计

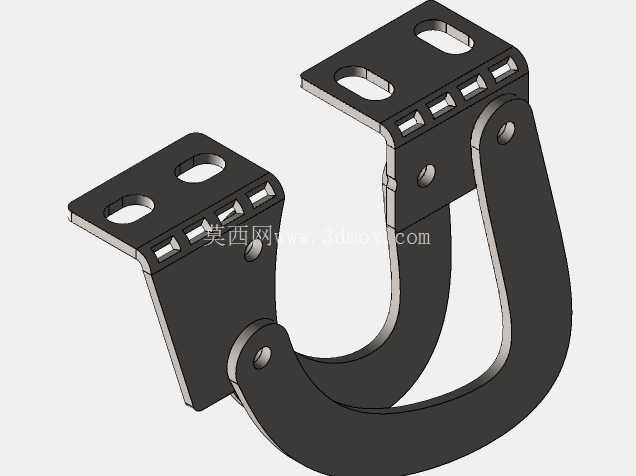

日常做柜体、设备舱门的结构选型时，明装铰链的外露凸台始终是影响外观整体性的核心痛点，尤其是对外观平整度要求高的嵌入式柜体、特种设备侧开检修门、改装车内饰隐藏舱门场景，外露的铰接件不仅会破坏外观的连续感，还容易在开合过程中勾挂线缆、织物等附属物件，存在一定的使用隐患。这款隐藏式铰接结构的设计，正是针对这类需要铰接件完全藏于安装面内侧、外部无突出部件的使用需求开发，整体采用U型弯臂的主体构型，两个安装翼板分别对应固定侧与活动侧的安装基面，铰接转轴设置在弯臂的两端，实现活动侧绕固定侧的定角度回转。

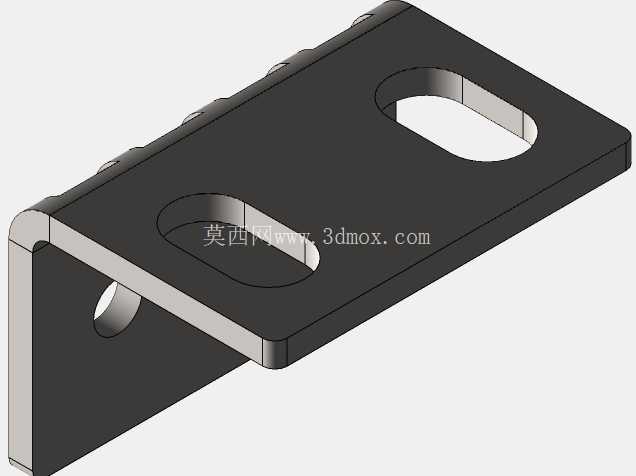

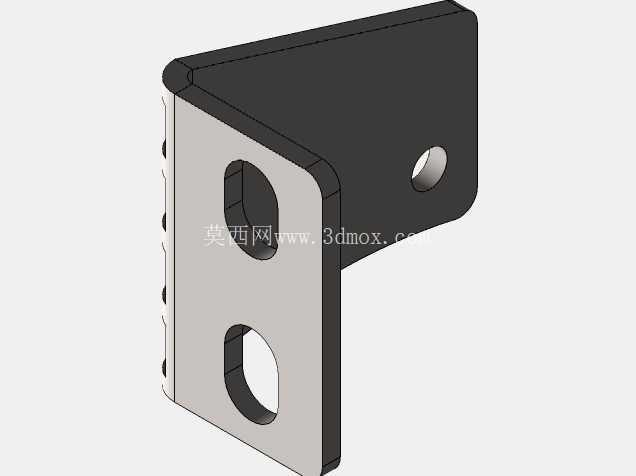

从实际安装边界来看，两个安装翼板上均开设了长圆形的调节安装孔，这类孔型的设计并非随意选择，而是充分考虑了现场安装时的位置公差补偿需求——实际钣金加工或者板材裁切过程中，安装孔位的位置度误差很难完全控制在零偏差，长圆孔可以允许安装时沿孔长方向调整3-5mm的位置偏差，不需要二次扩孔或者补焊打磨，大幅降低现场安装的调整难度。翼板上的冲压定位凸点，是为了安装时与安装面上的预冲定位窝配合，实现快速预装定位，拧紧紧固件的时候不需要额外扶持铰链对位，单人即可完成安装作业，这一点在批量柜体装配的产线上能有效提升装配效率。

功能特性层面，这款铰链的弯臂采用了大弧度的U型构型，开合过程中活动侧的转动轨迹完全处于两个安装面的内侧间隙中，不会与安装面的边缘发生干涉，常规的18mm厚度板材安装时，开合过程中门板边缘与柜体侧板的间隙可以控制在2mm以内，不需要额外做门板的倒角避空，适配市面上绝大多数的板式家具、薄钣金设备舱门的安装尺寸。铰接位置采用了铆接式的转轴结构，转轴与弯臂、翼板的配合间隙控制在0.05mm以内，既保证了转动的顺滑度，又不会出现旷量晃动，长期开合使用后也不会出现转轴松脱的问题，对比普通的穿轴式铰链，铆接结构的抗疲劳强度更高，能够承受更频繁的开合工况。

设计思路上，这款结构没有采用市面上常见的多连杆隐藏铰链的复杂构型，而是用单U型弯臂的极简结构实现隐藏铰接的功能，零件总数仅包含两个安装翼板、一个U型弯臂、两个铆接转轴，没有多余的弹性件或者调节螺丝，结构可靠性更高，生产加工的难度也更低：翼板和弯臂都可以采用钣金冲压+折弯工艺成型，不需要复杂的机加工工序，适合批量冲压生产，成本控制优势明显。表面采用黑色喷塑处理，既可以提升金属基材的防锈能力，也能适配深色内饰、黑色设备柜体的配色需求，安装后内侧的铰链不会因为颜色突兀影响内部观感。

实际选型应用时，需要注意安装面的内侧预留足够的弯臂回转空间，U型弯臂的回转半径对应的空间区域不能布置其他结构件或者线缆，避免开合过程中发生碰撞干涉。这款铰链的承重能力主要依托U型弯臂的板材厚度与材质强度，常规2.0mm厚度冷轧钢材质的构型，单副铰链可以承受15kg以内的门体重量，单扇门配置两副该款铰链即可满足常规柜体门的承重需求，如果是更重的金属门或者实木门，可以适当增加铰链的配置数量，或者选用更厚板材的同款构型。对比明装铰链，这款隐藏式结构安装完成后，门体关闭状态下从外部完全看不到铰接部件，整体外观更加简洁流畅，同时铰接的转动副全部藏于内侧，不容易积灰或者被外力磕碰损坏，使用寿命更长，也减少了日常维护清理的工作量。
