实验室传感器测试用双层承载台架结构

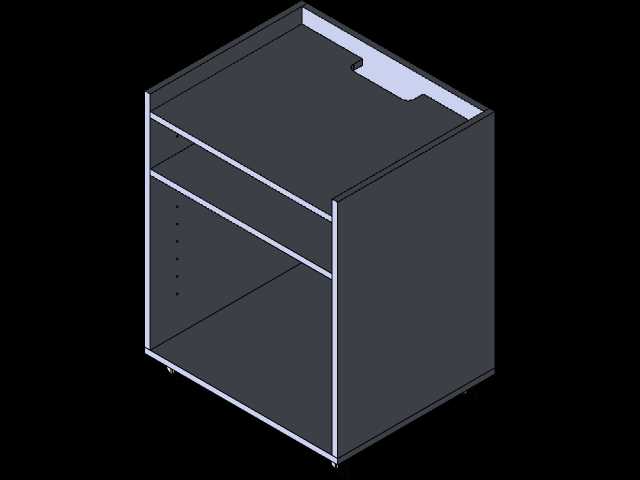

　　这款台架结构主要面向实验室传感器性能验证、小批量试装测试的场景使用，日常作业中可承载测试用电源、信号采集模块、待测传感器组、配套接线工装等不同类别的测试物料，替代传统零散堆叠的桌面摆放方式，让测试工位的布线、物料取放更具条理。从结构设计逻辑来看，整体采用封闭式侧板加后置挡板的框架形式，三面围合的结构可以避免测试过程中外界磕碰对台面上精密测试部件的干扰，顶部预留的缺口结构是专门为测试线束的穿出设计，无需在台架侧面额外开孔走线，多组测试线缆可以顺着顶部缺口规整引出，连接外部的测试主机或者供电设备，减少线束弯折、缠绕的概率。台架内部设置一层水平分隔板，将内部空间划分为上下两个独立的置物区间，上层空间高度适配常规信号调理器、

　　小型数据采集卡的摆放高度，下层空间预留更大的垂直高度，可放置体积稍大的直流电源、负载模块等测试配套设备，分隔板与侧板之间采用可拆卸的连接结构，后期如果需要放置更高尺寸的测试设备，可以快速拆除分隔板拓展内部垂直使用空间。侧板内侧预留了一排等距排布的安装孔位，这些孔位一方面可以用来调整分隔板的安装高度，适配不同高度的测试设备放置需求，另一方面也可以用来固定理线夹、小型接线端子排等辅件，方便台架内部的线束整理。台架底部预留了脚轮安装位，日常使用时可以选配静音脚轮实现整个测试台架的灵活移动，满足不同测试工位之间的转场需求，不需要反复拆装台面上的测试设备，转场后直接接通电源和信号线即可快速开展测试作业。从安装边界尺寸来看，

　　整体框架采用等厚的金属板材折弯成型，所有边角位置都做了折弯翻边处理，既提升了整体框架的结构刚性，避免薄板焊接带来的变形问题，也能消除锋利的板材边角，防止操作人员取放设备时被划伤。框架的拼接位置采用内藏式的连接结构，外部没有突出的螺丝头或者焊接凸点，整体外观整洁，也不会勾挂测试线束或者操作人员的工作服。台架的顶面采用整板铺设，平面度控制在满足测试设备放置的精度范围内，不会因为台面凹凸导致放置的精密测试设备出现倾斜、受力不均的问题。在实际使用过程中，这类台架不需要做特殊的地基固定，依靠自身框架的重量和底部的防滑垫（或者脚轮的锁止结构）就可以保持稳定，测试过程中操作人员插拔接线端子、调整传感器位置时，台架不会出现明显的晃动，

　　能够满足常规传感器静态测试、标定作业的稳定性要求。设计过程中特意简化了多余的装饰结构，所有结构特征都服务于实际使用功能，没有冗余的造型设计，既降低了加工制造的难度，也减少了后期清洁维护的死角，日常使用中只需要擦拭台面和侧板表面即可完成清洁，适合实验室这类对整洁度有一定要求的使用场景。
