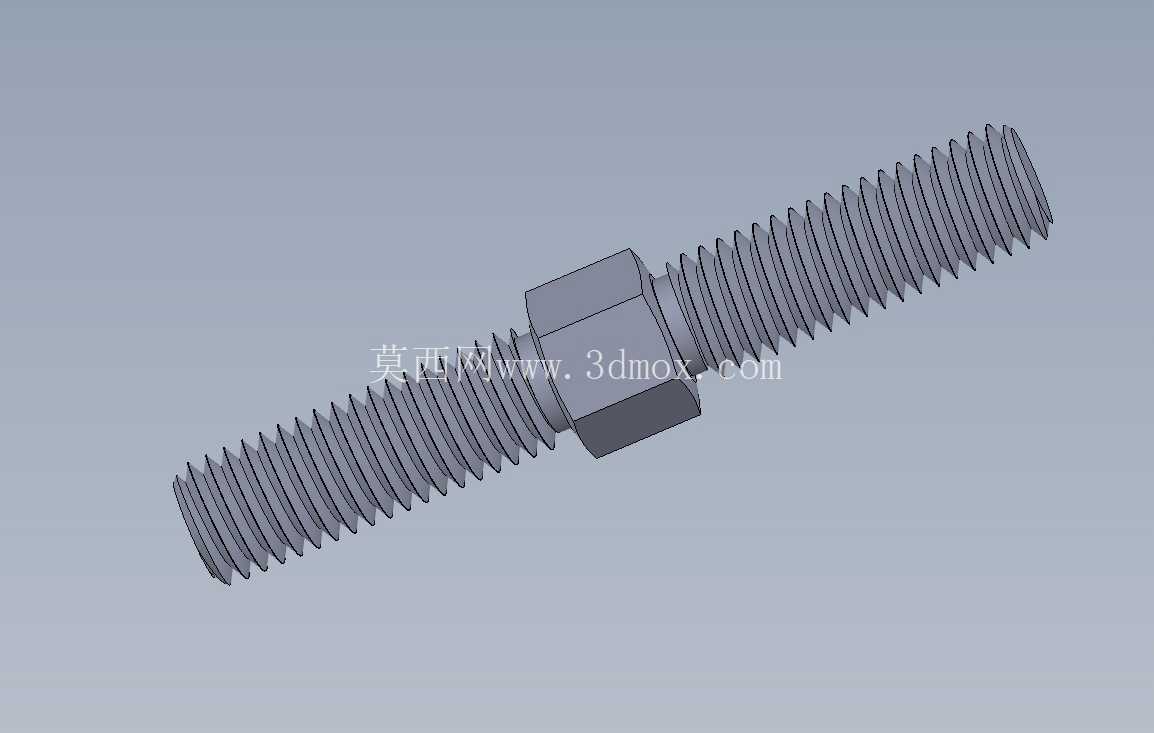

M10M6左右旋螺纹端杆螺钉结构设计

在需要双向张紧、防松调节的机械装配场景中，这类带六角中部的左右旋螺纹端杆螺钉是非常实用的连接件，和普通单头螺栓、等螺距双头螺柱不同，它两端分别加工左旋和右旋外螺纹，中间预留六角施力结构，转动中间六角段时，两端连接的部件会同步靠近或者远离，不需要两端分别拧动螺母，就能快速实现张紧度、间距的调节，在通讯设备安装支架、小型工装夹具、输送线张紧机构、五金家具调节结构里都有大量应用。

从实际使用的需求出发，这个零件的设计首先要明确两端螺纹的旋向区分，避免装配时出现旋向错配导致的调节失效，M10和M6两种螺纹规格分别适配不同负载的连接端，M10端通常用于连接固定基座侧，承担主要的结构载荷，M6端用于连接活动调节侧，适配小尺寸的安装孔位。中间的六角结构尺寸是按照标准扳手开口尺寸设计的，不需要定制专用工具，用普通活动扳手或者对应规格的呆扳手就能施加扭矩，调节时不会出现打滑、施力不便的问题，六角段的厚度也经过校核，保证施加额定调节扭矩时不会出现六角棱边变形、崩裂的情况。

螺纹部分的设计要兼顾传动顺畅度和连接强度，牙型采用普通公制三角螺纹，牙型角60度，配合间隙控制在标准公差范围内，既保证转动调节时没有卡滞，也不会因为间隙过大出现连接松旷。螺纹的收尾部分做了合理的退刀结构，避免螺纹末端出现不完整牙型，拧入对应螺纹孔或者螺母时不会出现卡牙、乱牙的问题，两端螺纹的有效长度也经过匹配计算，保证在整个调节行程范围内，两端的螺纹啮合长度都能满足强度要求，不会出现啮合牙数不足导致的螺纹滑牙、脱开风险。

从安装边界来看，这个零件的整体径向最大尺寸就是中间六角的对边尺寸，在设计安装空间时，只需要预留出扳手转动所需的操作空间即可，不需要额外预留两端拧动的操作位，相比普通双头螺柱能大幅节省安装空间，适合在结构紧凑、操作空间有限的设备内部使用。零件的轴向总长度是固定的，两端螺纹的长度分别对应最大调节行程，装配时可以先将两端分别旋入对应连接件的螺纹孔内，初始旋入深度保持两端大致相等，再通过转动中间六角段来微调间距，直到达到所需的张紧度或者安装尺寸，调节到位后可以在两端螺纹处加装锁紧螺母，防止设备运行过程中因为振动导致螺钉自转、位置偏移。

在实际选型使用时，需要注意两端螺纹的旋向要和对应连接件的内螺纹旋向完全匹配，安装前要清理螺纹表面的铁屑、杂物，涂抹少量润滑脂降低调节时的摩擦阻力，避免长时间静置后螺纹锈蚀咬死，后续维护时无法调节。这类螺钉相比普通的调节螺杆，最大的优势就是调节效率高，只需要单处施力就能完成双向同步调节，在需要频繁调整间距、张紧度的工位上，能大幅降低装配和维护的操作时间，同时中间的六角结构也能作为扭矩施加的基准，方便控制预紧力大小，避免因为施力过大导致螺纹过载损坏。

建模过程中，螺纹特征的处理要符合实际加工工艺，左旋和右旋螺纹的螺旋方向要准确区分，不能出现旋向错误，中间六角和两端螺杆的衔接处要做合理的倒角过渡，减少应力集中，避免在承受交变载荷时出现衔接处断裂的问题。零件的所有棱角处都做了小倒角处理，既去除加工毛刺，也避免装配时划伤操作人员或者相邻的零部件，整体结构没有复杂的异形曲面，采用常规的车削、铣削工艺就能完成加工，加工成本低，互换性好，适合批量应用在各类需要调节连接的机械结构中。
