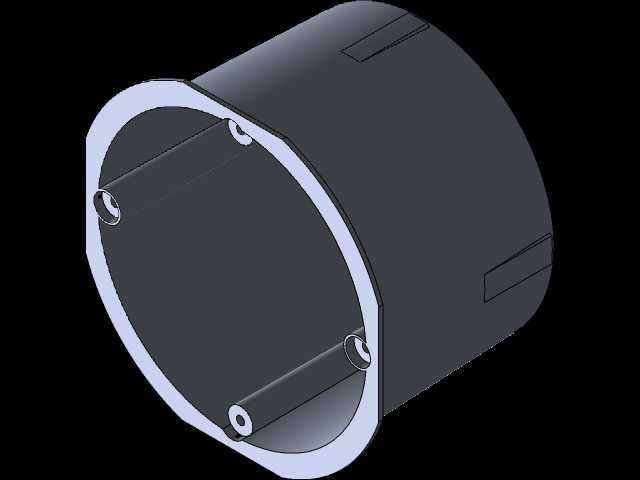

施耐德IMT35150电流感应元件三维结构

　　在低压配电系统的电流监测、回路保护场景里，这类感应元件是配电柜体内部不可或缺的核心检测部件，主要承担回路电流信号采集、过流触发联动的基础功能，常配套塑壳断路器、智能配电模块使用，在工业厂房配电、楼宇动力柜、设备进线端等场景都有广泛部署。做这类元件的三维结构设计时，首先要匹配柜内安装的空间边界，该元件整体为圆柱式壳体结构，直径68mm、轴向高度45mm，防护等级满足IP20要求，意味着其仅能防止手指大小的异物触及内部带电部件，适配封闭柜体内部的安装环境，无需应对户外淋水、粉尘侵入的恶劣工况，因此壳体表面没有额外的密封槽、防水胶圈安装位，结构设计更偏向紧凑化、轻量化。从结构细节来看，壳体采用圆筒式主腔体设计，

　　端面预留三个带安装孔的固定柱，安装孔的位置做了局部加厚处理，避免螺丝锁附时出现柱体开裂的问题，固定柱的伸出长度刚好匹配柜内安装板的避让间隙，锁附后元件端面与安装板之间预留2mm左右的走线间隙，方便内部采样线束的引出与排布。壳体外侧设计有两道对称的轴向定位凸筋，凸筋高度1.2mm，主要作用是在元件嵌入安装位时起到导向防呆作用，避免安装时出现周向转动，保证内部采样绕组的位置与主回路导体的相对位置固定，减少因安装偏移带来的采样误差。设计过程中需要重点考虑内部绕组的容纳空间，筒体内径要匹配绕组的绕制外径，预留0.8mm的绝缘衬垫安装间隙，避免绕组与金属壳体直接接触造成绝缘击穿；端面的固定柱位置特意避开了内部绕组的排布区域，

　　防止螺丝锁附时顶伤绕组绝缘层。这类元件的安装方式属于嵌入式+螺丝固定的组合形式，不需要额外的安装支架，直接在配电模块的安装面板上开出对应直径的圆孔，将元件嵌入后通过三个固定柱锁附即可，安装效率较高，适合批量柜体的装配作业。从实际工程应用的角度出发，这类感应元件的结构设计不需要做复杂的曲面造型，所有特征都服务于功能实现：圆柱外形适配绕组的环形绕制工艺，降低绕组绕制的难度；IP20的防护等级匹配柜内使用场景，省去不必要的密封结构，压缩整体制造成本；定位凸筋的设计减少了装配时的对位调整时间，降低一线装配人员的作业难度；固定柱的加厚设计提升了结构的抗冲击性能，在柜体运输、搬运过程中遇到振动时，不会出现固定柱断裂、元件移位的问题。

　　在做配套柜体的三维布局时，需要注意该元件的轴向安装深度，要在元件后方预留至少10mm的线束弯折空间，避免采样线束被过度弯折导致线芯断裂；同时元件周边30mm范围内不要布置强电母排，避免强电磁场对采样信号造成干扰，影响电流检测的精度。另外，壳体的壁厚设计为2mm，采用阻燃PC材质注塑成型，足够的壁厚保证了壳体的结构强度，同时阻燃材质满足配电柜体的防火要求，在出现局部过热时不会出现熔融滴落的问题。端面的开孔除了三个固定孔之外，没有多余的镂空结构，既可以防止柜内的金属碎屑、螺丝头等杂物落入元件内部造成短路，也能减少外界粉尘在绕组表面的堆积，降低长期使用后绝缘性能下降的风险。
